梁リストパラメータ

パラメータ

概要

詳細



梁断面

矩形、断面形状、または円弧

梁の設定ダイアログボックスで定義されている梁の組み立て法。


梁傾斜角度

梁の傾斜角度。

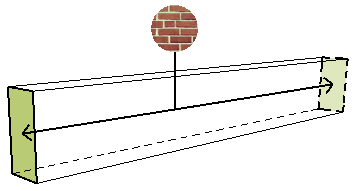

終端面積

梁の両端に割り当てられた材質の名前

梁の設定で定義(ビルディングマテリアル、または[モデル]パネルの上書きを使用)


押し出し材質

梁押出に割り当てられた材質の名前。

押出の全ての側面で1つの材質を使用する、丸められた断面形状梁とともに使用します (左側材質パラメータと同じ値)。

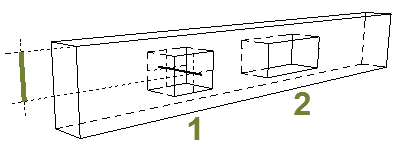

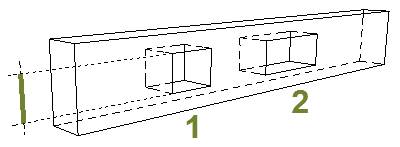

穴高さ

梁に最初に配置した穴の高さまたは直径

[梁ツールの設定]の[穴]パネルにある[穴高さ]または[直径]と同じ値

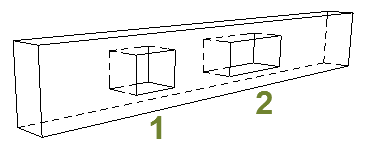

穴数

梁の穴の総数




基準線からの穴位置

梁の基準線から最初に配置した穴の中心点までの距離。

[梁ツールの設定]の[穴]パネルにある[位置]と同じ値

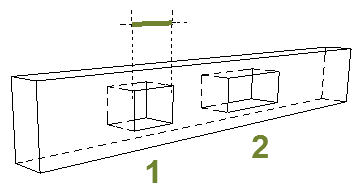

穴幅

梁に最初に配置した穴の幅。

[梁ツールの設定]の[穴]パネルにある[穴高さ]と同じ値


穴の辺の表面積

全ての梁の穴の辺の総面積。

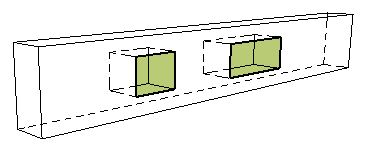

穴表面積

全ての穴の2D面の総面積。梁の片面で計算されます。

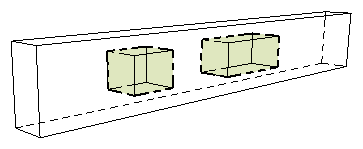

穴体積

梁の全ての穴の総体積

梁の幅に穴面積を乗算

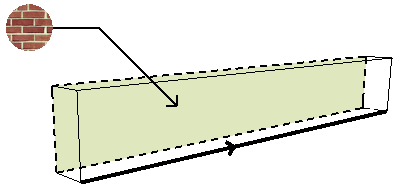

左側材質

梁の左側に割り当てられた材質の名前

梁の設定で定義(ビルディングマテリアル、または[モデル]パネルの上書きを使用)。

「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です。


左長さ

左側の梁の長さ。

「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です。

梁の基準長さを一覧表示するには、3D長さパラメータ(一般カテゴリ)を使用します。



右長さ

右側の梁の長さ。

「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です。

梁の基準長さを一覧表示するには、3D長さパラメータ(一般カテゴリ)を使用します。

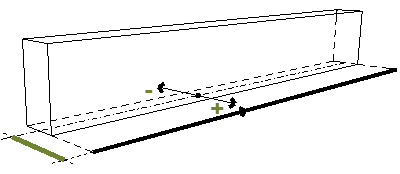

オフセット

基準線からの梁オフセット距離。

デフォルトでは、この値はゼロです。オフセット値を入力すると、梁が基準線からオフセットされます。


右側材質

梁の右側に割り当てられた材質の名前

梁の設定で定義(ビルディングマテリアル、または[モデル]パネルの上書きを使用)

「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です。

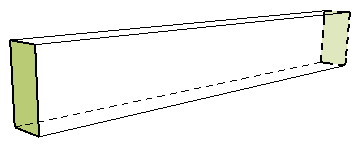

梁両端の表面積

梁の両端の面積。

梁の両端の面積。

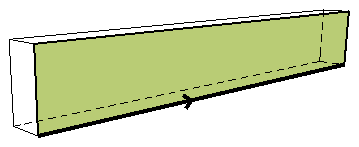

梁右側の表面積(正味)

梁の右側の表面積。

ソリッド編集/穴によって減算されます。

「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です。

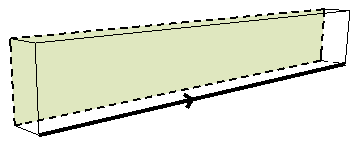

梁左側の表面積(正味)

梁の左側の表面積。

ソリッド編集/穴によって減算されます。

「左」/「右」は梁の基準軸の方向に基づいて決まります。軸方向は、移動して梁を描画するときのカーソルの方向です。
