カーテンウォールフレームリストパラメータ

パラメータ

概要

詳細



カーテンウォールフレーム傾斜角度

カーテンウォールの平面でのフレームの傾斜角度

例:直角に配置されたフレームの場合は0または90°、斜めフレームの場合はその他の角度(カーテンウォール自体の角度は無関係)。



フレームクラス

境界、マリオン、コーナー、トランザムまたはカスタム

フレームクラスを割り当てるには、[カーテンウォールシステム設定]の[スキーム]ページの[グリッドパターンとプレビュー]パネルにある[プレビュー]ウィンドウでフレームをクリックします。

「カスタム」クラスのフレームは、フレームの設定を使用して個別にカスタマイズされています。これにはカーテンウォールの編集モードからアクセスできます。

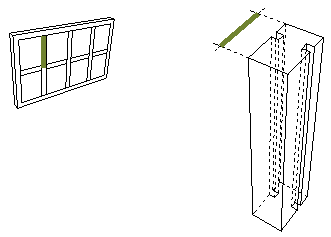

フレーム奥行き

フレーム断面形状の奥行き

カーテンウォールフレームの設定の[フレームタイプおよび形状]パネルで定義します。


フレーム長さ

フレーム長さ。





フレームタイプ

フレームタイプ(バックマリオン、一般など)

カーテンウォールフレームの設定の[フレームタイプおよび形状]パネルで定義します。

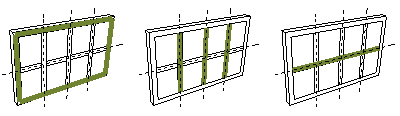

保存先

カーテンウォールに関連するフレームの位置:輪郭、垂直、水平、または対角線。




断面形状高さ

フレーム断面形状の高さ

フレームタイプが断面形状要素(断面形状バックマリオンフレームなど)の場合。



断面形状幅

フレーム断面形状の幅

フレームタイプが断面形状要素(断面形状バックマリオンフレームなど)の場合。



断面形状 幅x高さ

フレーム断面形状の幅と高さの寸法。

フレームタイプが断面形状要素(断面形状バックマリオンフレームなど)の場合。

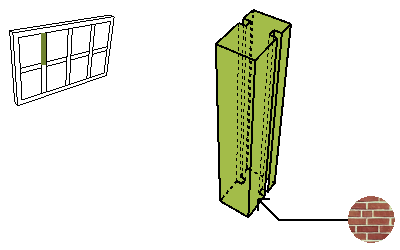

材質

フレームに割り当てられている材質。

フレームのビルディングマテリアルから。カーテンウォールフレームの設定で上書きすることができます。
