引出し線を修正

引出し線のスタイルを選択するには、線形寸法の設定を使用します。

引出し線の形式」を参照してください。

全ての引出し線の長さを編集

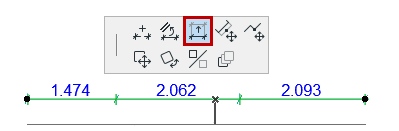

1.寸法列全体を選択します(寸法線上の任意の場所をクリックします)。

2.ペットパレットから[引出し線の長さを編集]コマンドを実行します。

3.カーソルを目的の位置に移動します。



動的な引出し線は、寸法が記入された要素の基準節点を越えて伸びることはありません。

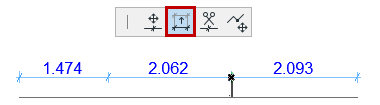

単一の引出し線の長さを編集

1.寸法点を選択します。

2.ペットパレットから[引出し線の長さを編集]を選択します。


3.選択した寸法点の選択した引出し線を新しい位置にドラッグします。
