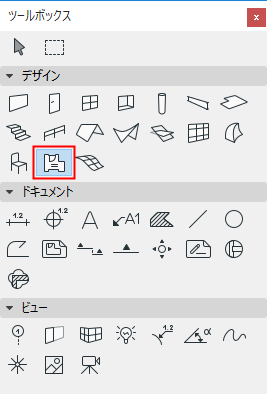

ゾーンツールの設定

ツールボックスの全てのツールに共通の一般的な設定については、「ツール設定ダイアログボックス内での作業」を参照してください。

ゾーンは、平面図表現がゾーンの塗りつぶしおよびゾーンスタンプで構成される3D要素です。


詳細は、「ゾーン」を参照してください。

ゾーンの[名前と位置]パネル


[ゾーンカテゴリ]:[オプション]→[属性設定]→[ゾーンカテゴリ]で定義されているゾーンカテゴリを選択します。ここでは、カテゴリ名、コード、色とゾーンスタンプ、およびパラメータのセットなどが定義されています。

詳細は、「ゾーンカテゴリ」を参照してください。

[ゾーン名と番号]:各ゾーンの関連フィールドに名前と番号の値をそれぞれ入力します。

デフォルト:

ゾーン上部は、1階上のフロアにリンクされます。

配置フロアが現在のフロアです。

ゾーン下部がリンクしているフロアは配置フロアと呼ばれますが、この下部はいずれの方向にもオフセットすることができます。

これらの値を変更する場合や、ゾーン要素の形状および複雑性を定義する場合には、このパネルのコントロールを使用します。

[ゾーン上部]:配置フロア(配置フロア+1、配置フロア+2など)を基準にゾーンを上部リンクする場合や、固定高さのゾーンを作成する(「リンクなし」を選択する)場合には、このコントロールを使用します。

プロジェクトに含まれるフロアの位置や高さを後で修正すると、その修正に従ってリンクされているゾーンの高さが自動的に調整されます。

オプションとして、上部リンクされたフロアからのゾーン上部のオフセットを定義することができます(ゾーンの高さが適宜変化します)。このオフセット値には、正の値、負の値、またはゼロを指定できます。

ゾーンに上部リンクがない場合は、オフセットフィールドを使用できません。

[ゾーン高さ]:ゾーンの合計高さの値を入力します (上部リンクされたゾーンの場合、このフィールドを編集することはできません)。

上部および下部オフセットがある場合、ゾーン高さ値はこれらの影響を受けます。上部リンクされたゾーンの上部オフセットまたは配置フロアからの下部オフセットを変更すると、この変更は高さ値に反映されます。

[サブフロアの厚さ]:オプションとして、[サブフロアの厚さ]の(正または負の)値を入力できます。ゾーンの下部がオフセットされます。この値は、ゾーンスタンプマーカーで使用する場合があります。

ゾーンに上部リンクがある場合、ゾーンボディの下部は、[サブフロアの厚さ]の値と[配置フロアオフセット]の値によって異なります(ゾーンボディの上部は定位置から動きません)。

ゾーン上部に[リンクなし]が設定されている場合は、ゾーンボディ全体が[サブフロアの厚さ]の値によって上下に移動します。

配置フロア

配置フロア」を参照してください。

オプションとして、配置フロアからのゾーン下部のオフセットを定義することができます(上部リンクされている場合、ゾーンの高さが適宜変化します)。サブフロアの厚さは一定のまま変わりません。

ゾーン下部は、配置フロアに物理的にリンクされています。(例えば、フロアレベルを再定義するなど)後で配置フロアの位置を修正する場合は、ゾーンの位置が変更されます(定義されているオフセットは、順守されます)。

[基準レベルからの]下部高度

基準レベルから測定したゾーンの高さです(デフォルトでは、この基準レベルはGLです)。必要に応じて、ポップアップ矢印をクリックして基準レベルを変更します。

コメント:

基準レベルは、[オプション]→[プロジェクト設定]→[基準レベル]で定義されます。

これは計算値であり、リンクではありません。基準レベルを変更しても、ゾーンの下部の位置は変更されません。

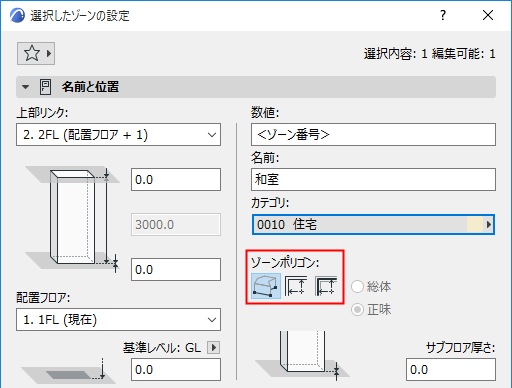

ゾーンポリゴン

アイコンを1つクリックすると、ゾーンを作成するための手法を[手動][内側]、または[基準線]から選択できます。


[情報ボックス]アイコンを使用して、[ポリライン]、[矩形]、または[回転矩形]の3つの手動方式にアクセスします。

詳細は、「ゾーンの作成」を参照してください。

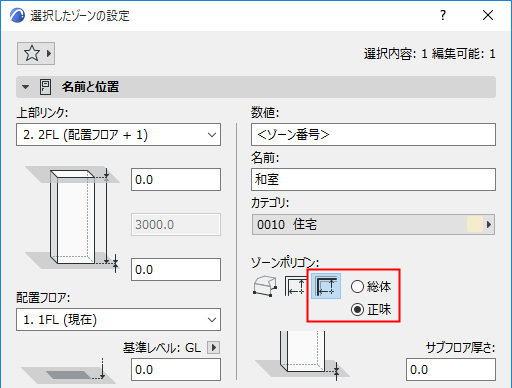

[ゾーンポリゴン]の表示設定([総体]/[正味]):これらのオプションを使用して、基準線法で作成されたゾーンの平面図表示を設定します。


[正味]:ゾーンのポリゴンは境界壁の内面を越えて表示されません。

[総体]:ゾーンポリゴン全体が表示されます。

いずれのオプションを選択してもゾーン面積は変更されず、ポリゴンの表示のみが変更されます。

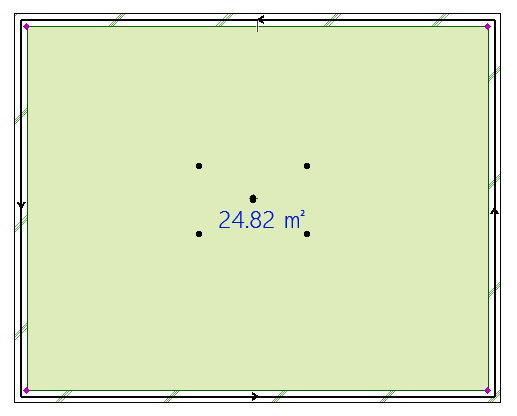

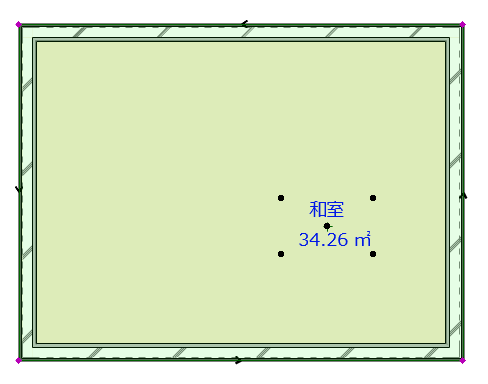

NetPolygon.png   ZonePolygonGross.png

ゾーンポリゴン(正味)と ゾーンポリゴン(総体)

ゾーンの[平面図]パネル

[平面図]パネルでは、平面図上のゾーンの塗りつぶしの表示を定義します。

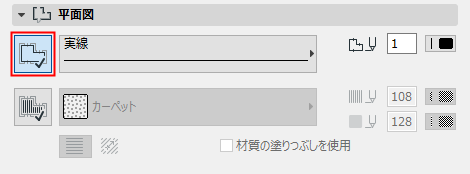

ゾーンの塗りつぶし輪郭

ボタンをクリックすると、ゾーンの塗りつぶしに輪郭を設定できます。


線種と輪郭の色を[線種]および[ペンカラー]のポップアップパレットから選択します。

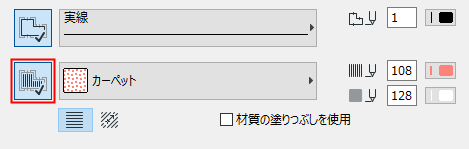

ゾーン(表面)塗りつぶしパターン:

ボタンをクリックすると、[塗りつぶし]ポップアップから、表面塗りつぶしパターンおよび背景を選択できます。


注記:ここでは、[オプション][属性設定][塗りつぶし]で開く[表面塗りつぶし]ダイアログボックスで定義されている塗りつぶしだけを使用できます。

詳細は、「表面塗りつぶしの割り当て」を参照してください。

[材質の塗りつぶしを使用]チェックボックス:平面図上のゾーン塗りつぶしは、ゾーンの[モデル]パネルの3D表示の設定と同じ上面ハッチを表示します。

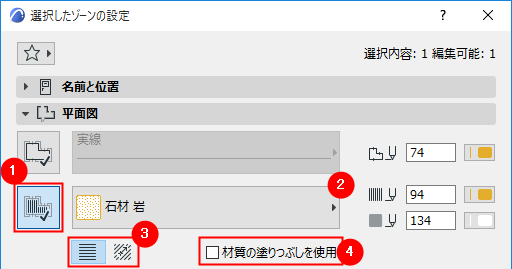

[塗りつぶし向きをリンク]:ベクトル表面塗りつぶしの表示方法を選択します。


詳細は、「ベクトル塗りつぶしまたはシンボル塗りつぶしのパターンの向きの設定」を参照してください。

[ゾーンスタンプ]パネル

これらのコントロールを使用して、平面図でのゾーンスタンプの外観を設定します。


最初のフィールドには、ゾーンスタンプの名前が表示されます。ここに別のゾーンスタンプは割り当てられません。表示されるゾーンスタンプは、[名前と位置]パネルで選択したゾーンカテゴリに連動します。

注記:各カテゴリに割り当てられるゾーンスタンプは、[オプション]→[属性設定]→[ゾーンカテゴリ]の設定で決まります。

統一スタンプペン

このボックスをチェックすると、別の場所でこのマーカーに設定されたカスタムカラーに関係なく、マーカーシンボルの全ての部分にこのペンカラーが使用されます。

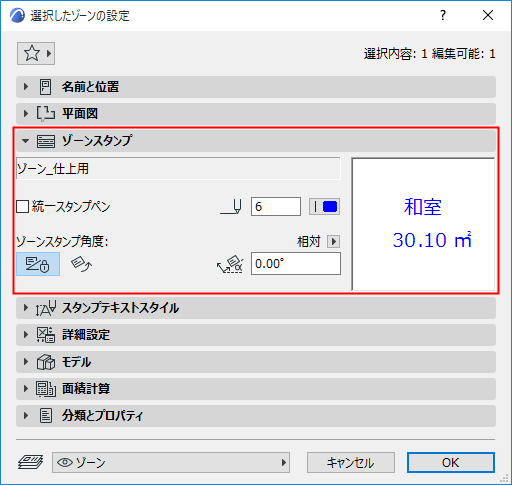

ゾーンスタンプ角度

ゾーンスタンプの回転角度を入力します。

2つのアイコンを使用して、要素を配置するときにこの角度値をどのように解釈するかを定義します。

画面に対する固定角度

[モデルに対する固定角度]:ゾーンスタンプはビューに沿って回転します。

方向の設定」を参照してください。

ゾーンスタンプの詳細については、「[ゾーンスタンプ]パネル」を参照してください。

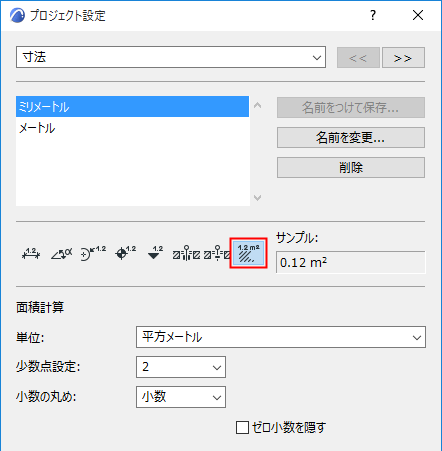

注記:このゾーンスタンプのゾーン面積の表示単位を設定する場合は、[オプション]→[プロジェクト設定]→[寸法]を使用して面積計算の単位を選択します。


注記:ゾーンのカテゴリを変更すると、カスタマイズされたゾーンスタンプのパラメータは失われます。パラメータは、そのゾーンカテゴリ属性で保存されている値に戻ります。

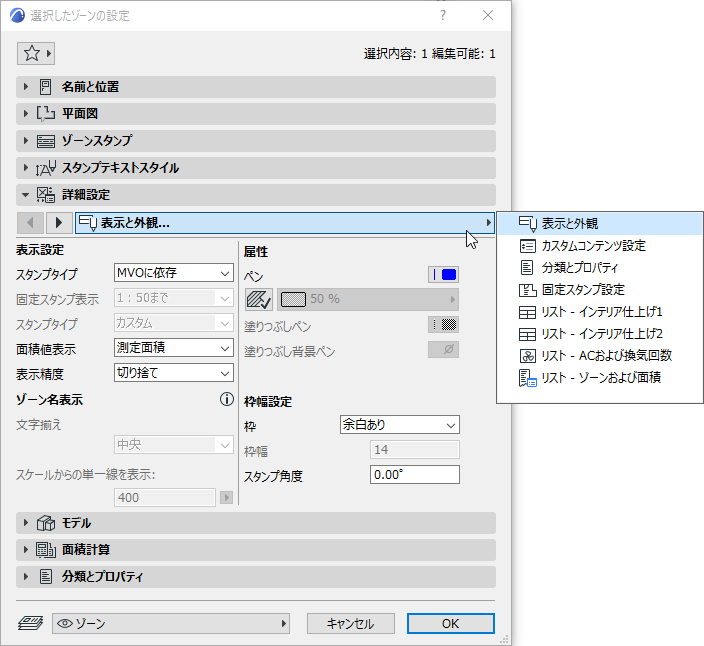

ゾーンの[カスタム設定]パネル

このパネルには、ゾーンスタンプにリンクされた追加の選択肢が含まれています。


ゾーンの[モデル]パネル

[モデル]パネルでは、材質の選択や切り取りのオプションを含め、ゾーンの3D表現を制御します。

ポップアップを使用して材質を選択し、このゾーンを表示します。

[全てのゾーン表面にこの材質を使用]:このオプションをクリックすると、3Dゾーン形状の全てのゾーン表面を上のポップアップで選択した単一の材質で表示できます。

[境界の壁とクロップ要素の材質を受け継ぐ]:このオプションをクリックすると、ゾーンの個々の表面ポリゴンに境界壁の対応する材質やゾーンをクロップした要素の材質を継承させられます。

注記:材質にテクスチャがある場合、テクスチャはゾーンの最も長い辺に合わせて自動的に整列されます。

関連トピック

ゾーンを別の要素に合わせてクロップする

ゾーン空間の3D表示

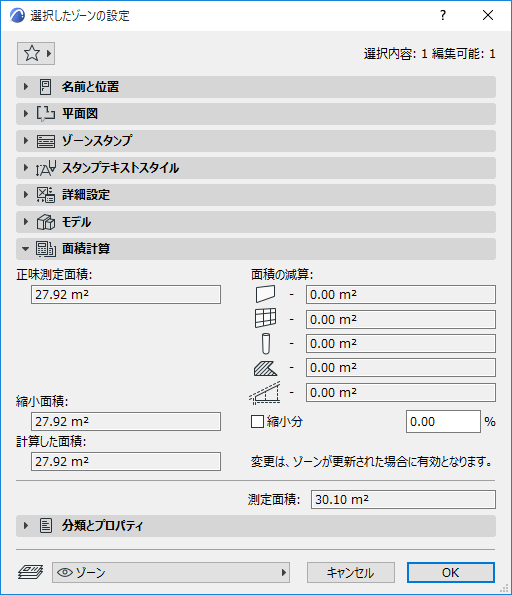

[ゾーン面積の計算]パネル

このパネルのコントロールを使用すると、ゾーンの測定面積を確認し、オプションで計算値を調整できます。

注記:ゾーン計算設定の変更の影響を確認するには、[デザイン]→[ゾーンを更新]コマンドを実行する必要があります。

ゾーンを更新する」を参照してください。


測定正味面積

正味測定面積は、関連付けされた状態の壁の内側までのゾーンポリゴンのみです (これに対して、測定面積には関連付けされた状態の壁のその基準線までの全ての面積が含まれます)。

ゾーンとの関連が「ゾーン境界」に設定されている場合、測定面積と比較すると、正味測定面積では、ポリゴンの内側にある壁、柱、および/またはカーテンウォールがさらに減算されます。

縮小された面積

縮小面積は、ゾーンの環境設定に従って、正味測定面積から特定の要素の面積を減算して算出されます。

ゾーンとの関連が「ゾーン面積のみ削減」に設定されている場合、ポリゴンの内側にある壁、柱、および/またはカーテンウォールの面積を減算します。

これらの壁、カーテンウォール、および柱の面積の減算は、ゾーンの環境設定に従います。

その「塗りつぶし面積の削減」オプションが有効な場合、塗りつぶし面積を減算します。

ゾーンの環境設定で定義されている下がり天井と壁のくぼみの面積を減算します。

計算した面積

指定した任意のパーセントで縮小面積を縮小する場合は、[縮小分]チェックボックスをオンにします(入力フィールドには目的のパーセント値を入力)。その結果が[計算した面積]に表示されます。

面積の減算

これらの読み取り専用フィールドには、ゾーン内部の要素またはゾーンと交差する要素に応じて、ゾーンの元の面積のどの程度が減算されるかが表示されます。

壁、カーテンウォール、柱

[オプション]→[プロジェクト設定]→[ゾーン]の設定に応じたこれらの要素の減算面積を表示します。

塗りつぶし

面積の減算値には、[ゾーンからの塗りつぶしの減算]オプションに従って減算された面積が表示されます ([一般設定]パネルの塗りつぶし設定でオンまたはオフ)。

下がり天井

ゾーンが屋根またはシェルで切り取られる場合、[オプション]→[プロジェクト設定]→[ゾーン]の設定の結果として減算される面積が表示されます。

関連トピック

ゾーン面積およびゾーン体積を計算する
