외부참조 파일을 프로젝트에 첨부할 때, Archicad는 사용하는 DXF/DWG 변환기의 설정을 따릅니다. 이 변환기는 외부참조 파일 첨부 대화상자에서 선택할 수 있고 그 설정값을 검토할 수 있습니다.
참조 외부참조(XREF) 첨부.

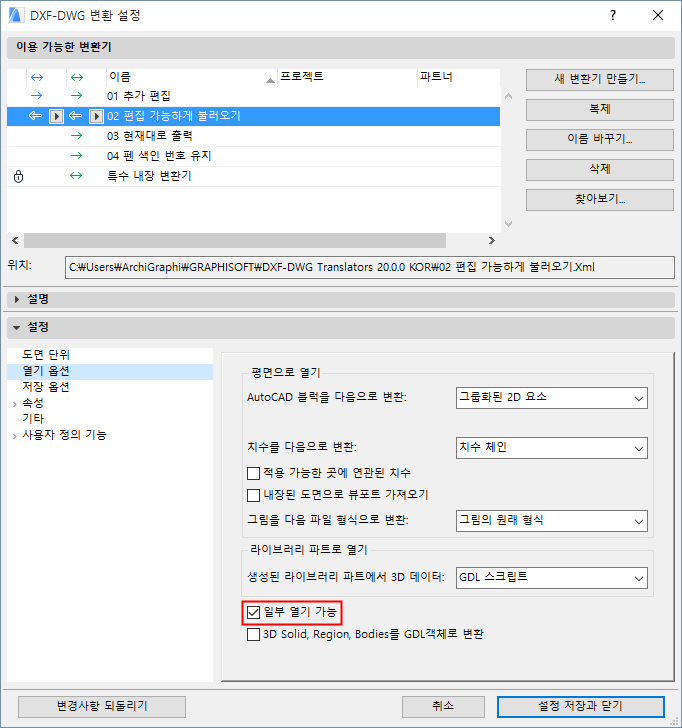

이러한 변환기 옵션 중 하나가 변환기 설정 부분의 열기 옵션에 있는 “ 부분 열기 활성화" 입니다:
이 설정이 활성화되면, 외부참조 파일을 첨부할 때마다, 부분 열기 대화상자가 화면에 나타나서 드로잉과 함께 첨부하고자 하는 레이어를 선택하게 합니다.
열기 옵션 (DXF/DWG 변환 설정) 에서 “부분 열기 활성화” 참조.
첨부된 외부참조(XREF) 파일 레이어
외부 참조 파일을 Archicad 프로젝트에 첨부할 때, 그것에 대한 레이어가 생성될 것 입니다.
예외: 부분 열기 설정(위의 설명 참조)을 활성화하고 그 레이어 이름을 부분 열기 대화상자에서 체크해제하면, 그 레이어는 Archicad 프로젝트에서 생성되지 않을 것입니다.
결과로 생긴 레이어는 다음의 형식을 가지게 됩니다:
‘외부 참조_이름 | 레이어_이름’.
예를 들어, 외부 참조 이름 3D_STUFF을 가진 프로젝트에 첨부되었던 DWG 파일의 PEN_56 레이어는, 레이어 3D_STUFF|PEN_56 가 됩니다.

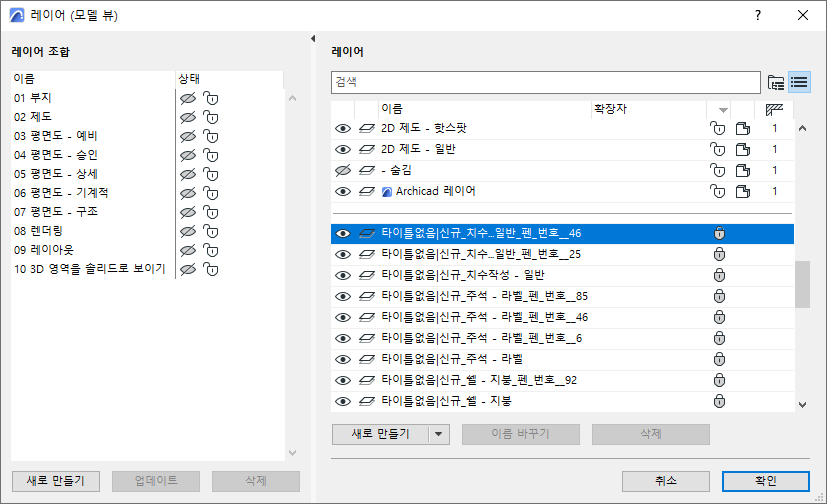

Archicad 레이어 설정에서 첨부된 XREF의 레이어는 레이어 목록 맨 아래에 별도로 나열됩니다.
외부참조 레이어는 사용자 인터페이스의 다른 부분들에 있는 레이어 선택 팝업에서 (예, 도구 설정 기능창 과 정보 상자) 사용이 불가능합니다. 그러나, 외부참조 요소가 마지막 선택에서 포함되면, 그것의 외부참조 레이어는 - 정보 목적으로만 (이탤릭체로) - 레이어 선택자 팝업에 나타납니다.

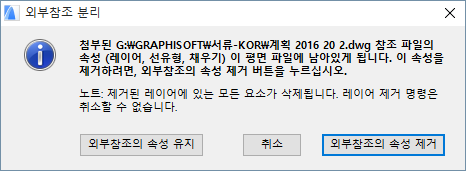

외부참조는 분리될 때, 기능창에서는 레이어, 선유형, 채우기를 포함하여, 분리된 외부참조의 속성을 제거하던지 아니면 유지하던지 선택하도록 합니다.
