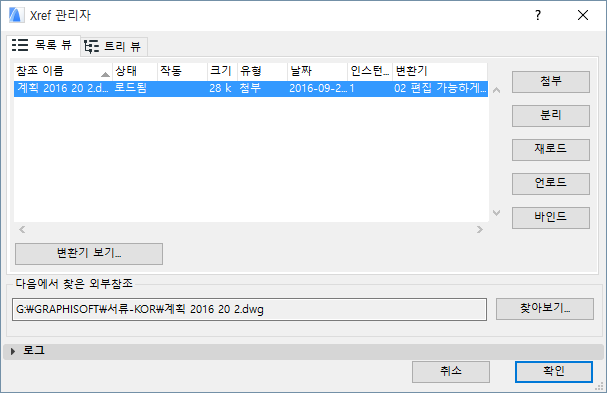

이 대화상자를 이용하려면, 파일 > 외부 내용 > 외부 참조 관리자.
대부분의 외부 참조 관련 기능은 이 대화상자에서 완료될 수 있습니다.
이 항목에 대한 개요는, XREF로 작업하기 참조.
대화상자 왼쪽 상단 코너에 있는 두 버튼은 첨부된 외부 참조 파일의 목록이 어떻게 나타나는지 컨트롤합니다.
•왼쪽 버튼은 모든 외부 참조 파일을 첨부된 순서로 나타냅니다.
•오른쪽 뷰 모드 버튼은 첨부된 외부 참조 파일을 계층적 트리 구조로 나타냅니다. 외부 참조로 사용된 DWG 파일은 추가 외부 참조를 포함할 수도 있기 때문에, 네스팅(내포)이 발생할 수 있습니다. 이 내포는 몇 단계 아래로 내려가는, 복잡한 것일 수 있습니다.
계층적 뷰 모드로 사용자는, 외부 참조 파일을 첨부할 때 어떤 것이 프로젝트에 로드되는지 나타내며, 어떤 파일이 다른 외부 파일을 참조하는지 볼 수 있습니다. 첨부된 파일이 다른 파일을 참조하면, + 표시가 그것의 왼쪽에 나타납니다. + 표시를 클릭하면 결합된 파일의 이름이 나타납니다.
외부 참조 목록: 이 목록은 첨부된 파일에 대한 정보를 포함합니다. 필요한 만큼 기둥 폭을 수정하기 위해 헤더에서 나누기 바를 클릭합니다 목록 모드에 있다면, 다음을 포함하여, 각 파일에 대한 데이터를 볼 수 있습니다:
•참조 이름: 일반적으로 첨부된 파일의 이름과 같은, 참조의 이름.
•상태: 각각의 실행이 영향을 준 후, 파일의 정확한 상태. 예를 들어, 로드됨, 첨부됨, 재로드됨, 언로드됨 또는 바운드.
•크기: 참조한 파일의 크기.
•유형: 외부 유형 참조하기, 첨부든지 아니면 오버레이든지.
•날짜: 파일이 수정된 마지막 날짜.
•Insts (인스턴스): 프로젝트에 첨부된 어떤 외부 참조 파일의 인스턴스 개수. 라이브러리 파트와 같이, 하나의 외부 참조를 프로젝트 파일에 여러 번, 다양한 위치에 (레이어, 다른 평면 등) 첨부할 수 있습니다.
•변환기: 각 배치된 외부참조(XREF)에 대해, 이 항목은 변환기가 그것을 배치하는데 사용되었음을 보여줍니다, 그것은 그것을 업데이트하는데도 또한 사용될 것입니다. 만약 인스턴스가 다른 변환기와 함께 여러번 배치되었다면, 이러한 인스턴스는 개별적으로 변환기 별로, 나타내집니다.
아래의 파일 경로는 선택된 외부참조(XREF) 파일의 위치를 보여줍니다.
첨부
이 버튼을 클릭하여 외부참조 첨부 대화상자를 나타냅니다.
추가 정보는 외부참조(XREF) 첨부 참조.
첨부된 외부참조(XREF)에 대한 명명 옵션 정보는, 다음 참고: 드로잉을 다음에 배치: DXF-DWG 변환기 설정에 대한 섹션에 있음
분리
이 버튼을 클릭하여 드로잉에서 외부 참조를 분리합니다: 대화상자를 닫아 그것을 프로젝트 파일에서 삭제합니다. 다시 사용하길 원하면, 다시 첨부해야 합니다. 상태 열은 이러한 “분리됨” 상태를 반영합니다.
외부참조는 분리될 때, 기능창에서는 레이어, 선유형, 채우기를 포함하여, 분리된 외부참조의 속성을 제거하던지 아니면 유지하던지 선택하도록 합니다.
외부 참조로 사용된 DWG나 DXF가 수정되었고, 최근의 변경 사항을 Archicad 프로젝트 파일에 나타내고자 하면, 재로드 버튼을 클릭하면 실행이 가능합니다. 프로그램은 파일 전체를 Archicad에 다시 로드하여, 최근의 상태를 나타냅니다. 또한, 프로젝트에서 외부 참조를 언로드했다면, 재로드 버튼으로 그것을 다시 로드할 수 있습니다. 대화상자의 상태 열은 이 단계를 반영합니다.
참고: 재로드하는 과정은 입력 매개변수를 지정하는 옵션 대화 상자를 표시하지 않습니다. 그것들은 데이터베이스에 있습니다: 첨부 명령으로 먼저 지정된 것과 같은 데이터가 사용됩니다.
이 버튼을 클릭하여 선택된 외부 참조 파일을, 메모리에서 언로드하는 동안, 프로젝트 파일에 첨부된 채로 유지합니다. 파일의 내용은 평면에 나타나지 않습니다. 프로젝트와 외부 참조 관리 파일 목록에서 파일을 삭제하는, 분리와 대조적으로, 언로드 명령은 그것을 첨부된 채로 유지합니다. 재로드 버튼을 클릭하면 그것이 다시 나타납니다. 이러한 변화들은 대화상자의 상태 열에 반영됩니다.
참고: 외부 참조를 언로드하면 외부 참조의 삽입 지점에 이 사실을 알리는 텍스트가 나타납니다. 예를 들어, 외부 참조 파일 “WALLS”을 언로드하면, ‘언로드된 외부참조 “WALLS” 라는 메세지가 그 외부 참조 대신 평면에 나타납니다.
바인드 버튼을 클릭하면 외부 참조의 내용을 프로젝트에 합치고, 목록에서 파일에 대한 외부 참조를 삭제할 수 있습니다.
참고: 결합은 프로젝트의 참조 파일 부분의 모든 인스턴스를 만들 수 있습니다. 외부 참조 파일의 한 인스턴스만 결합하는 것은 불가능합니다.
외부 참조를 결합할 때, 외부 참조의 레이어 이름이 그 변경에 반영되고, 다음의 형식을 취하게 됩니다:
‘XREF_NAME $ NUMBER $ LAYER_NAME’.
예를 들어, 이름이 “WALLS” 인 외부 참조 파일의 PEN_5 레이어는, 그것이 첨부되는 동안, 레이어 WALLS|PEN_5 로 바뀝니다. 그것이 프로젝트 파일에 결합될 때, 이름은 자동으로 WALLS$36$PEN_5 가 되고, 여기서 숫자 “36” 는 레이어의 목록에 있는 번호입니다.
이 버튼을 클릭하여, 선택된 외부 참조가 가리키는 (외부 참조가 발견되는) 파일을 변경할 수 있는, 디렉토리 대화상자를 엽니다. 다른 파일을 선택하고 외부 참조 관리 대화상자로 되돌아간 후, 변경 내용이 효력을 가지려면 재로드 버튼을 클릭해야합니다. 확인 버튼으로 대화상자를 나온 후, Archicad는 새로운 파일을 다시 로드하고, 이것은 주어진 외부 참조 이름에 연결됩니다.
이 기능은 원본 파일이 변경되고 새로운 이름으로 저장된 프로젝트에, 외부 참조를 가지고 있을 때, 특히 유용합니다.
예를 들어, 이름이 “Floor Plan990728.DWG”이고, 인테리어 디자인 프로젝트에 첨부된, 평면이 있습니다. 나중에, 평면이 변경됨에 따라, 그것은 “Floor Plan 0801.DWG” 으로 저장됩니다. 찾아보기 버튼을 클릭하고 이 새로운 파일을 선택하면, 이 최근 버전의 평면 창과 링크를 결합시켜, 인테리어 디자이너가 빨리 그것을 업데이트하고 나중 작업에 사용할 수 있도록 합니다.
이 버튼을 클릭하여, 외부 참조 관리 대화상자를 밑으로 확장하여, 외부 참조 관리 대화상자의 현재 세션에서 수행된 모든 단계의 목록을 보여줍니다.
이 로그로 확인 버튼을 클릭하면 프로그램이 어떤 기능을 수행하는지 볼 수 있습니다.
로그 숨기기를 클릭하여 뷰에서 로그를 숨깁니다.
목록에서 선택한 외부참조(XREF)의 DXF-DWG 변환기 설정을 보려면 이 버튼을 클릭합니다. 나타나는 대화상자는 보기 전용입니다.
첨부된 외부참조(XREF)에 대한 명명 옵션 정보는, 다음 참고: 드로잉을 다음에 배치: DXF-DWG 변환기 설정에 대한 섹션에 있음
