Za pomocą tej funkcji możesz obrócić cały widok na ekranie i ustawić go w żądanym położeniu.
Zobacz Przywróć orientację, poniżej.
Możesz zmienić ułożenie okna Rzutu, Obszaru 2D i Dokumentów 3D. Wartość orientacji zostanie zapamiętana jako część wartości “Powiększenia” każdego zapisanego widoku, a także na opublikowanym wydruku utworzonym dla tego widoku.
Ustawienie orientacji widoku nie powoduje obrócenia elementów widoku; współrzędne projektu pozostają niezmienione. Powoduje to jedynie obrócenie zawartości okna, tak aby była ona wyświetlana na monitorze pod wygodniejszym kątem.
Uwaga: W Ustawieniach widoku dostępne jest pole zaznaczenia: Przy otwieraniu tego widoku ignoruj powiększenie i orientację. Jeśli to pole jest zaznaczone, w wyświetlonym widoku nie będzie wykorzystana zapisana wartość powiększenia, a ostatnio używana wartość powiększenia dla tego okna. Tym samym, obrócenia również nie będzie widać. Należy odznaczyć to pole aby zobaczyć zapisaną wartość powiększenia okna, wraz z obróceniem. (Widoki wstawione na arkuszach będą zawsze wyświetlane w zapisanej wartości powiększenia/obrócenia.)
Obróć do najbliższego ortogonalnego położenia

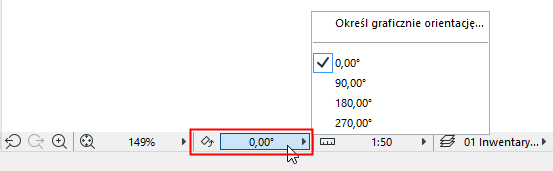

1.Kliknij przycisk rozwijany Orientacja w dolnej części ekranu lub użyj skrótu Określ orientację.
2.Wybierz wartość z listy skonfigurowanych lub ostatnio używanych wartości orientacji.
Uwaga: Archicad zapisuje ostatnie cztery własne wartości orientacji w pliku Preferencji (zapisane wartości nie są właściwe dla projektu, ale zostają zapisane w pliku projektu). Skonfigurowanie kolejnej (piątej) orientacji spowoduje nadpisanie jednej z zapisanych wartości.

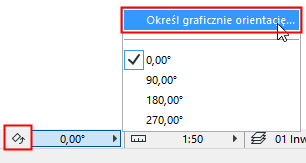

1.Kliknij przycisk Określ orientację lub polecenie rozwijane Określ graficznie orientację.
2.Na ekranie, narysuj wektor obrotu za pomocą dwóch kliknięć.
3.Przeciągnij mysz, aby obrócić zawartość ekranu pod żądanym kątem lub wprowadź numeryczną wartość kąta obrotu przy pomocy palety Podręcznych współrzędnych. Kliknij po raz trzeci, aby zakończyć operację.
Dwie strzałki znajdujące się w lewym dolnym rogu okna również pokazują obrót.
Obróć do najbliższego ortogonalnego położenia
1.Kliknij przycisk Określ orientację lub polecenie rozwijane Określ graficznie orientację.
2.Przesuń kursor do krawędzi elementu.
3.Naciśnij przycisk Ctrl+kliknij na krawędź.
4.Zawartość okna zostanie obrócona do najbliższego położenia ortogonalnego.

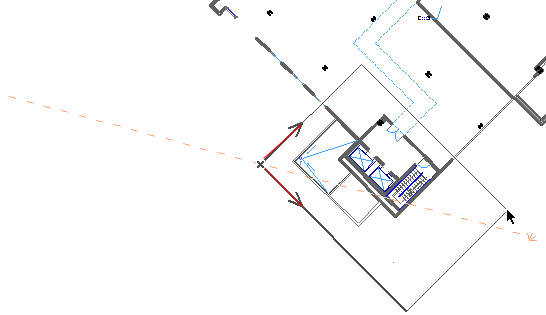

Aby obrócić widok i jednocześnie powiększyć/zmniejszyć:
1.Kliknij ikonę Powiększenia, znajdującą się w dolnej części ekranu.
2.Wciśnij klawisz Ctrl.
3.Trzema kliknięciami narysuj prostokąt powiększenia na ekranie pod żądanym kątem.
Po zakończeniu prostokąta, widok zostanie powiększony/zmniejszony i jednocześnie obrócony.
Jeśli siatka na ekranie była początkowo ortogonalna, po obrocie pozostanie ortogonalna. Jeśli Siatka była obrócona, zostanie obrócona wraz z widokiem, aby współrzędne projektu pozostały takie same po obrocie.
Blokach tekstowych
Zachowanie Bloku tekstowego w obróconym widoku można określić za pomocą Ustawień Narzędzia tekst w panelu Formatowanie bloku tekstowego.
Zobacz Panel Formatowanie bloku tekstowego (narzędzie Tekst).
Etykiety tekstowe
Zobacz Panel Etykiety tekstowej.
Tekst wymiarowania
Tekst wymiarowania zostanie automatycznie dostosowany, aby pozostał czytelny niezależnie od orientacji widoku. (Jeśli ustawisz własny kąt dla tekstu wymiarowania, obowiązywał będzie ten kąt.)
W przypadku wymiarów, których tekst zostanie skonfigurowany (Ustawienia narzędzia Wymiarowanie) jako “Poziomo”, tekst pozostanie poziomy w odniesieniu do ekranu, niezależnie od obrócenia widoku.
Zobacz Ustawienia narzędzia Wymiarowanie.
Tekst powierzchni wypełnienia
Zawsze będzie wyświetlany poziomo na ekranie, niezależnie od orientacji widoku.
Zobacz Dodaj do wypełnień opisu powierzchni.
(Jeśli ustawisz własny kąt dla tekstu obszaru wypełnienia, obowiązywał będzie ten kąt.)
Tekst obiektów GDL w Obróconym widoku
Elementy typu Obiekt DGL mogą zawierać tekst, który ulegnie zmianom w przypadku obróconej orientacji. Przykładowo, opcje dla Orientacji tekstu na symbolu obejmują:
•Czytelne: W miarę obracania widoku, tekst obiektu również obraca się, jednak zostanie odpowiednio obrócony aby był czytelny.
•Wyrównaj z symbolem: Tekst obraca się wraz z symbolem, nie zostaje dostosowany.
•Zawsze poziomo: Tekst zachowuje położenie poziome, niezależnie od orientacji widoku.
Tekst znacznika w Przekroju/Elewacji/Detalu/Obszaru 2D

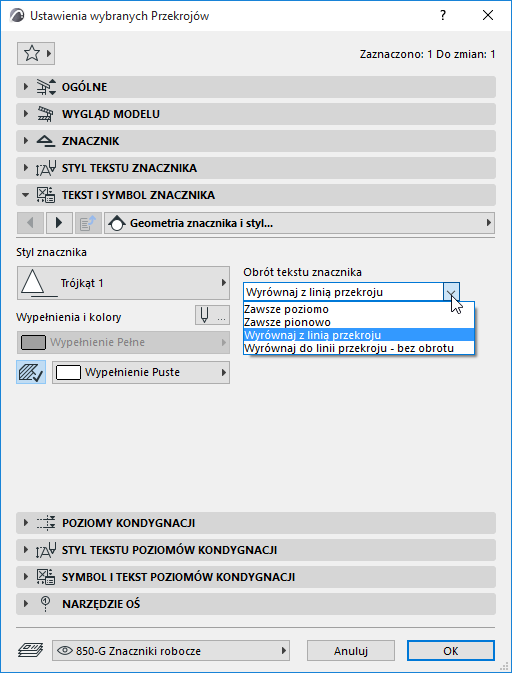

W oknie dialogowym Ustawień (Panel Znacznika) zastosuj parametr Obrót tekstu znacznika. W zależności od rodzaju znacznika może to obejmować następujące wartości:
•Wartości Zawsze poziomo i Zawsze pionowo będą powodowały wyświetlanie tekstu poziomo/pionowo na ekranie, niezależnie od orientacji widoku.
•Wybranie opcji Wyrównaj z linią przekroju spowoduje, że po każdym obróceniu widoku, tekst wyświetlany będzie wzdłuż Linii przekroju oraz odwrócenie tekstu, jeśli będzie nieczytelny.
•Wyrównaj z Linią przekroju - Bez odwrócenia spowoduje, że po każdym obróceniu widoku tekst wyświetlany będzie wzdłuż Linii przekroju, jednak nie zostanie on odwrócony nawet jeśli będzie nieczytelny.
Tekst znaczników Drzwi/Okien
W zależności od rodzaju znacznika, parametr orientacji tekstu może obejmować następujące wartości:
•Standard: Tekst jest zawsze równoległy do ściany i jest zawsze czytelny (tzn. jest automatycznie odwracany po obróceniu widoku).
•Wyrównaj z Linią znacznika: Tekst pozostanie stały, równo z linią znacznika i jest automatycznie czytelny.
•Poziomo/Pionowo: Teksty Szerokości/Wysokości/Parapetu/Odporności ogniowej/Izolacyjności akustycznej są automatycznie czytelne.
