Przykładowe Etapy przebudowy

Poniżej przedstawiono przykładowe Etapy przebudowy i ich wpływ na wyświetlanie projektu.

1.Zmień plan: W tym przypadku, istniejące elementy są wyświetlane w trybie domyślnym ("Pokaż”), natomiast elementy projektowane i elementy do rozbiórki podświetlone są przy użyciu zdefiniowanych dla nich Zastępczych ustawień grafiki (tutaj czerwone i żółte).

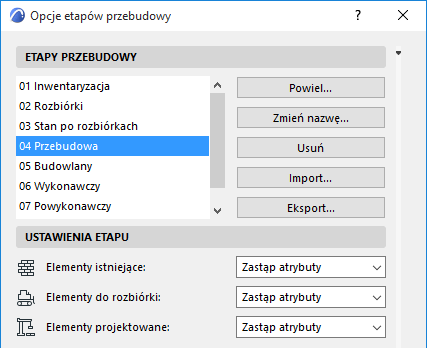

NewConstructionFP.png     NewConstruction.png

2.Stan projektowany: Przy zastosowaniu tego filtra, “Nowe” elementy są ukryte. Pozostałe elementy (“Istniejące” lub “Do rozbiórki”) są wyświetlane z użyciem wybranych dla nich ustawień. W rzucie stanu projektowanego brak jest informacji o rozbiórkach.

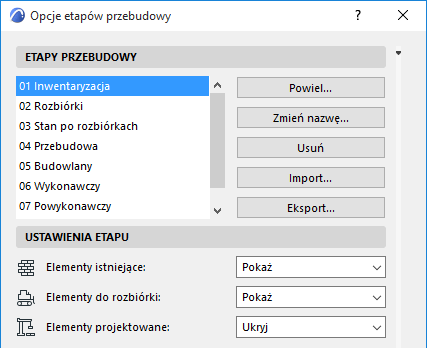

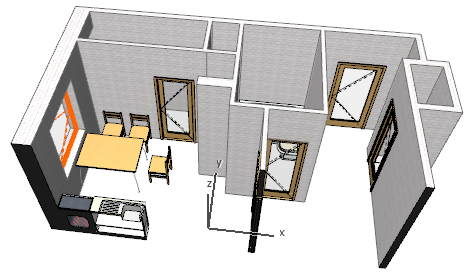

Existing3D.png     ExistingPlan.png

3.Rozbiórki: W tym przypadku, elementy “Do rozbiórki” są wyświetlane w trybie Zastąpienia, a więc na pierwszy rzut oka widać, które elementy są przeznaczone do rozbiórki, a które do pozostawienia. (Elementy “Projektowane” nie są wyświetlane - dla projektowanych elementów wybrane jest ustawienie “Ukryj”).

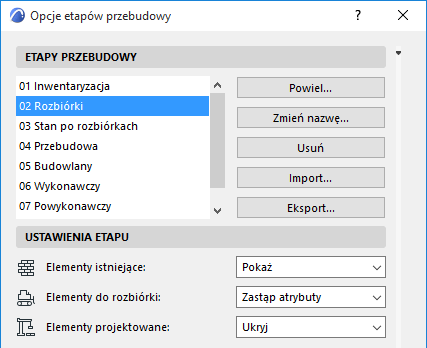

Demolition3D.png     DemolitionOptions.png

4.Stan po rozbiórkach: Rzut jest bardzo podobny do rzutu "Rozbiórki", ale brak na nim elementów “Do rozbiórki”. Wyświetlane są tylko elementy istniejące.

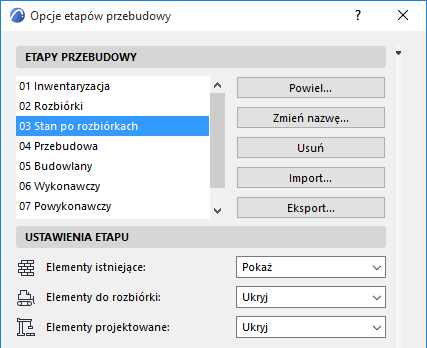

PostDemolition3D.png     PostDemolitionOptions.png

Narzędzie to jest przydatne do wyznaczenia całkowitej ilości materiałów budowlanych nowych i pozostałych po rozbiórce.

Zobacz Zestawienie ilości materiałów do projektów przebudowy.

5.Stan projektowany: Umożliwia wyświetlenie ostatecznego wyglądu projektu. Elementy projektowane i elementy istniejące są wyświetlane w trybie domyślnym (“Pokaż”). Elementy rozebrane nie są wyświetlane (“Ukryj”).

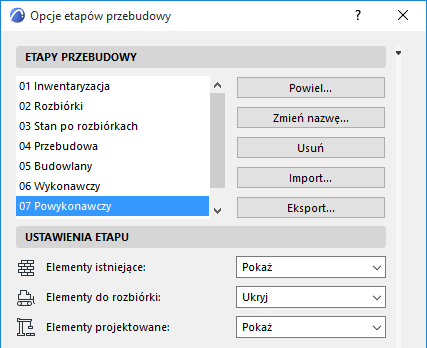

Planned3D.png     PlannedOptions.png
