Dotyczy ściany, belki, słupa, dachu, powłoki, kształtu.
Okno Granica widoczności dostarcza opcji skonfigurowania zakresu, w jakim element powinien być wyświetlony.
Opcja ta jest dostępna tylko jeśli Reprezentacja na rzucie elementu ustawiona jest jako “Rzut” lub “Rzut i Pozawidokowe”.
Wyjątek: W przypadku elementów Kształtów, opcje Granicy widoczności dostępne są niezależnie od Reprezentacji na rzucie.
Cały element
Cała projekcja będzie pokazana na odpowiednich kondygnacjach.
Czasami zachodzi jednak potrzeba aby nie wyświetlać całego elementu.
W takim przypadku masz dwie dodatkowe opcje wyświetlania dostępne w menu rozwijanym Granica wyświetlania:
Względny Zakres Widoczności
Pokaż element w pewnym zakresie kondygnacji (bieżąca kondygnacja i wskazana liczba kondygnacji powyżej i poniżej oraz opcjonalnie Wzniesienie)

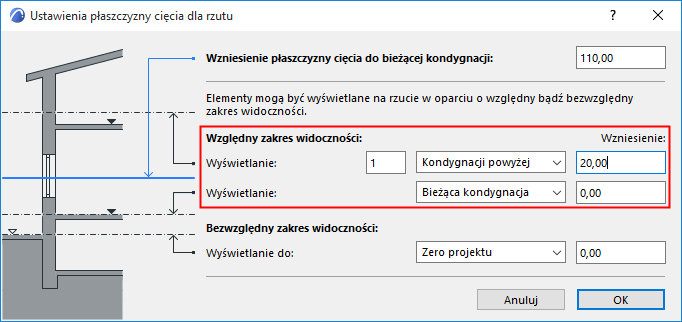

Ten element będzie wyświetlany na kondygnacjach zdefiniowanych jako Względny zakres widoczności (tj. liczba kondygnacji w obu kierunkach, na których element będzie widoczny) w menu Dokument > Płaszczyzna Cięcia dla Rzutu.
Bezwzględny zakres widoczności
Opcja ta ustanawia dolną granicę widoczności (domyślnie jest to Zero projektu) a następnie wyświetla wszystkie fragmenty elementu ponad tą granicą.
Dzięki opcji Bezwzględny Zakres Widoczności można zapewnić, że Rzut piętra nigdy nie będzie wyświetlany jako część modelu wykraczającego poniżej poziomu określonego w kategoriach warunku bezwzględnego (niezależnie od poziomów kondygnacji).
Przykładowo, można wprowadzić poziom podłoża lub poziom wody, aby na Rzucie piętra nie wyświetlać niczego poniżej tego poziomu. Aby wyświetlić taras na dachu nie pokazując znajdującego się pod nim garażu, należy wprowadzić poziom tarasu jako Bezwzględny Zakres Widoczności.

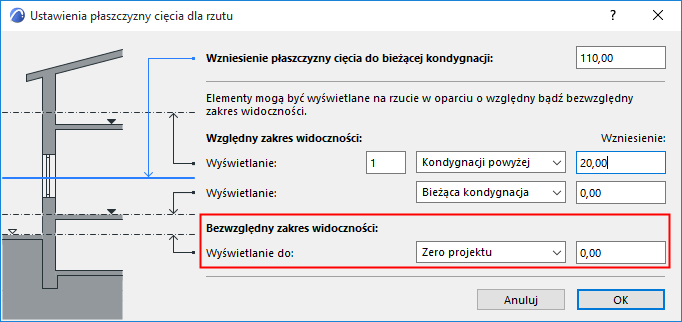

Gdy wybierzesz tę opcję, Bezwzględny Zakres Widoczności zdefiniowany w Ustawieniach Płaszczyzny Cięcia dla Rzutu będzie stanowił dolną granicę wyświetlania elementu.
W szczególnych sytuacjach, ustawienia bieżącej Płaszczyzny Cięcia dla Rzutu oraz Względnego Zakresu Widoczności mogą wchodzić w konflikt:
•Gdy poziom Płaszczyzny Cięcia znajduje się poza bieżącym Zakresem Widoczności (np. bardzo mała wysokość kondygnacji zestawiona z domyślnym poziomem Płaszczyzny Cięcia). W takim przypadku, Płaszczyzna Cięcia zostanie automatycznie przeniesiona do górnej granicy Zakresu (lub do dolnej granicy, gdyby Płaszczyzna Cięcia wypadła poniżej dolnego limitu).
•Gdy dolny Zakres widoczności znajduje się ponad górnym limitem. W takiej sytuacji, dolny Zakres będzie traktowany jak oba Zakresy widoczności (dolny i górny). Spowoduje to również zrównanie poziomu Płaszczyzny Cięcia, co opisano powyżej.
