Przekrój i obrysy (Ustawienia elementów)
Dotyczy ściany, stropu, dachu, powłoki, kształtu, siatki, belki, słupa.
Przekrój
Skonfiguruj atrybuty wyświetlane dla powierzchni w przekroju w oknach Przekroju i na Rzucie.
•Dla elementu podstawowego:
◦Określ linię i pióro dla przekroju
•W przypadku elementu podstawowego, warstwowego lub o złożonym profilu:

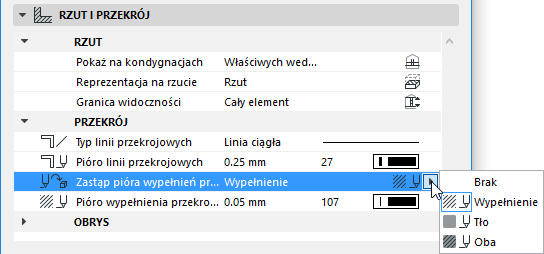

◦W razie potrzeby, należy zastąpić pióra pierwszego planu/tła tego elementu (określone domyślnie w Materiałach budowlanych). W tym celu, należy wybrać Pierwszy plan, Tło lub Oba z okna Zastąp pióro wypełnień przekrojowych, aby otworzyć odpowiednie opcje.
Użyj tych ustawień, aby zdefiniować linie i kolory piór do konturów elementów, które znajdują się powyżej (Pozawidokowe) i poniżej (Widokowe) płaszczyzny cięcia rzutu.
•Linie pozawidokowe będą wyświetlane, jeżeli wybrana została taka opcja z rozwijanego menu "Reprezentacja na rzucie" lub "Wszystko jako Pozawidokowe".
•Linie widokowe będą wyświetlone jeśli w oknie Reprezentacji na rzucie wybrano ustawienie “Rzut” lub “Tylko obrys.”
