Archicad umożliwia wyświetlanie modelu w perspektywie i w widokach aksonometrycznych (równoległych).
Widok aksonometryczny automatycznie umieszcza cały model w centrum okna. Natomiast perspektywę określa się na podstawie położenia punktu patrzenia (Kamery) oraz celu.
Przy aktywnym Oknie 3D, paleta Podglądu Nawigatora wyświetla miniaturę widoku całego projektu. Umożliwia to szybką modyfikację Parametrów widoku 3D zarówno perspektywy jak i aksonometrii; możesz zmieniać kąt widoku lub ustawienia aksonometrii, zachowując ogląd na cały projekt.
Zobacz Podgląd nawigatora (3D).
Aby otworzyć te ustawienia, należy wykonać jedną z następujących czynności:
•Użyć menu kontekstowego z okna 3D lub paska zadań
•Użyć paska narzędzi Wizualizacja 3D lub 3D Podstawowe
•Użyć poleceń w menu Widok > Tryby wyświetlania 3D
Nazwa i zawartość okna dialogowego zależą od typu projekcji (widoku):

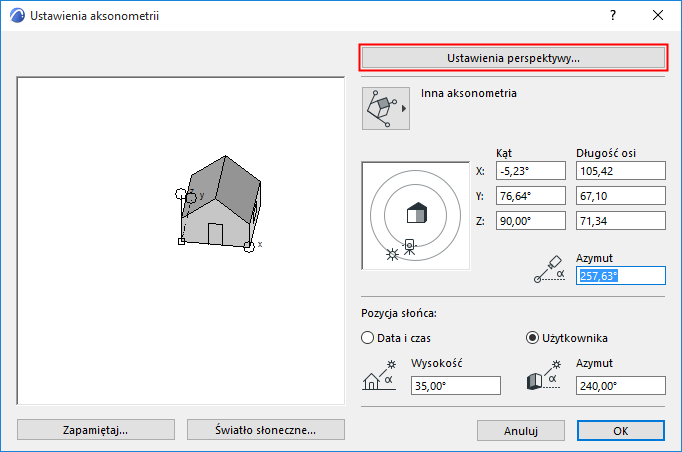

Przycisk znajdujący się w prawym górnym rogu okna Ustawień projekcji, umożliwia łatwe przełączanie pomiędzy tymi ustawieniami.
Jak przechodzić pomiędzy Perspektywami i Aksonometriami
Skorzystaj z jednej z poniższych procedur:

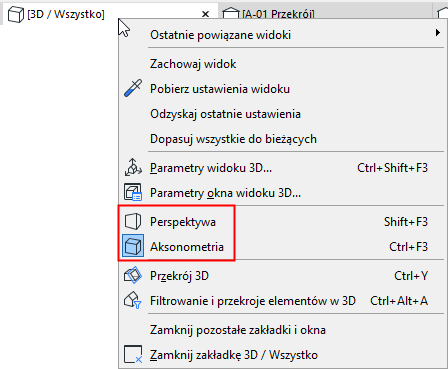

•Użyć paska zakładek okna 3D
•Domyślne Skróty:
Ctrl+F3 = Aksonometria
Shift+F3 = Perspektywa

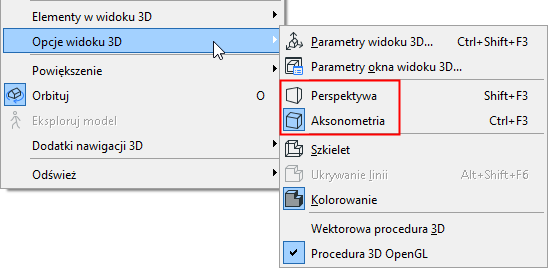

•poleceń dostępnych w menu Widok > Opcje widoku 3D:
•paska narzędzi Wizualizacja 3D:

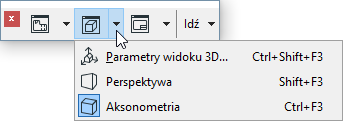

•paska narzędzi Mini-Nawigator

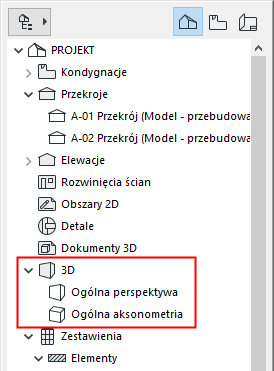

•Nawigator:
Aby zachowywać projekcje ustawione w Oknie 3D można:
•Użyć zwykłego polecenia Zachowaj widok z menu kontekstowego palety lub paska zakładek Nawigator. Spowoduje to utworzenie widoku (perspektywy lub aksonometrii) w oparciu o bieżące ustawienia projekcji w Oknie 3D. Nowy widok zostanie dodany do Mapy Widoków Nawigatora.
•Dodać bieżącą perspektywę do Mapy Widoków, używając polecenia Widok > Dodatki Nawigacji 3D > Ustaw Kamerę na Ścieżce. Dodatkowo na Rzucie pojawi się obiekt Kamera ustawiony zgodnie z zachowanym widokiem perspektywy.
Zobacz także Kamery.
•Dodać bieżącą projekcję do zestawu domyślnie ustawionych widoków aksonometrycznych, korzystając z polecenia Widok > Dodatki Nawigacji 3D > Dodaj bieżącą projekcję.
Zobacz także: Zapamiętane projekcje oraz: Dodatki Nawigacji 3D.
