Narzędzie Detal jest przeznaczone do tworzenia Detali - Widoków Projektu, które są tworzone poprzez wstawienia Znacznika Detalu do jednego z następujących okien: Rzut Przekrój Elewacja Rozwinięcia Ścian Dokument 3D Obszar 2D Detale. Narzędzie to może być także wykorzystywane do wstawiania połączonych Znaczników Detali, jako odniesień do dowolnych Widoków Projektu, Widoków bądź Rysunków.
Wygląd Znacznika Detalu (Obiektu GDL) uzależniony jest od ustawień dokonanych w oknie dialogowym Ustawień detalu. Możliwe jest także tworzenie Niezależnych Detali ze Znacznikiem lub bez.

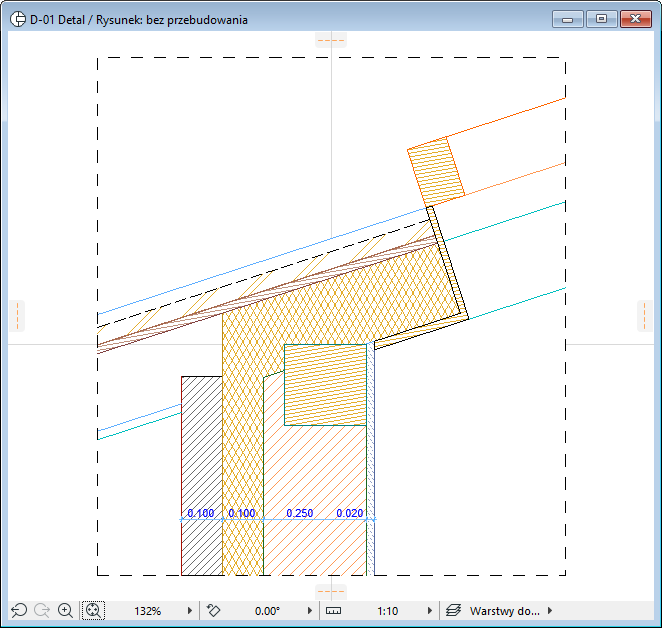

Szczegółowe widoki projektu wyświetlane są w odpowiednim oknie Rysunek detalu i wyszczególnione w Mapie projektu Nawigatora.
Detale, których Widoki Projektu zostały wygenerowane na podstawie istniejących elementów Projektu, zawierają dwuwymiarowe kopie tych elementów. Ich zawartość może być aktualizowana, tak by odzwierciedlała aktualny stan Projektu. Rysunek Detalu może zawierać dodatkowe elementy 2D, bloki tekstowe, etykiety oraz obiekty.
Przed publikacją może zajść potrzeba dostosowania Rysunku Detalu. Rozbite elementy 2D wygenerowane na podstawie modelu mogą często zawierać zbędne elementy (zbędne lub nakładające się linie i wypełnienia), które utrudniają dalszą edycję rysunku. Dogodnym rozwiązaniem jest skorzystanie z funkcji Optymalizacji Linii i Wypełnień.
Szczegóły - zobacz Optymalizuj Linie i Wypełnienia w oknach rysunkowych.
Aby otworzyć Rysunek Detalu w oddzielnym oknie, należy dwukrotnie kliknąć jego nazwę w Nawigatorze.
