Wyświetlanie Linii Zasięgu Znacznika
Po narysowaniu linii odniesienia lub wielokąta za pomocą dowolnego narzędzia typu znacznik lub narzędzia Korekta linie te pozostaną na ekranie po umieszczeniu znacznika. Elementy Zasięgu Znacznika obejmują:
•Linie Przekrojów, Elewacji, Rozwinięć Ścian
•Linie Zasięgu Przekrojów i Elewacji (dla Przekrojów i Elewacji o ograniczonym Zasięgu)
•Odległa linia (dla Przekrojów i Elewacji z wykorzystaniem Zanikania odległych elementów)
•Linie Zasięgu Rozwinięć Ścian
•Wieloboki definiujące obrysy Detali i Obszaru 2D
•Wieloboki definiujące obrysy Korekt
Te elementy są elementami tylko dla wyświetlania (ekranowymi); nigdy nie są widoczne na wydrukach.
Możesz włączyć lub wyłączyć wyświetlanie Zasięgu Znaczników za pomocą polecenia Widok > Opcje wyświetlania > Zasięg Znaczników.

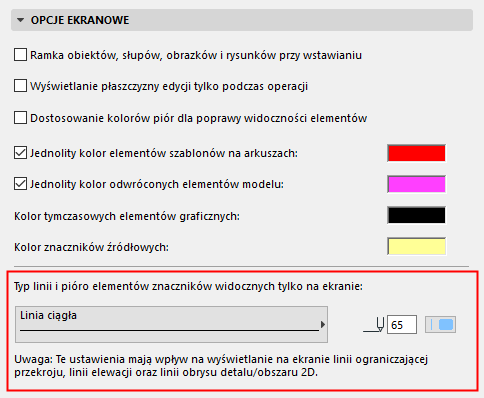

Aby dostosować kolor i typ linii tych elementów, skorzystaj z opcji w oknie Opcje > Środowisko pracy > Opcje ekranowe.
