Okno Ustawień Płaszczyzny Cięcia dla Rzutu

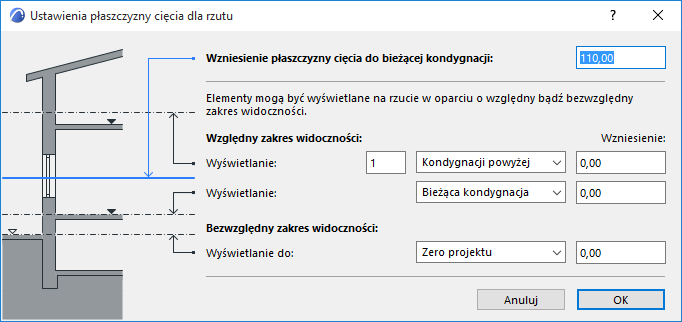

Użyj polecenia Dokument > Płaszczyzna Cięcia dla Rzutu aby otworzyć okno dialogowe Ustawień Płaszczyzny Cięcia dla Rzutu.
Wzniesienie płaszczyzny cięcia do bieżącej kondygnacji
Wpisz wartość wysokości na jakiej krojone będą elementy wyświetlane na rzucie.
Pozostałe opcje dostępne w tym oknie dialogowym - Względny Zakres Widoczności oraz Bezwzględny Zakres Widoczności - odnoszą się do elementów konstrukcyjnych, których “Granica wyświetlania” (w oknie Ustawień) określona jest jednym z tych dwóch parametrów. Parametry te określają zakres wyświetlania elementu na bieżącej kondygnacji.
Względny zakres widoczności
Ustawiony zakres będzie odnosić się do elementów konstrukcyjnych korzystających z tego parametru.
Wyświetlanie: Wpisz ilość kondygnacji ponad bieżącą, na których wyświetlany będzie dany element.
Wzniesienie: Opcjonalnie wprowadź dodatnią lub ujemną wartość wzniesienia, do której należy przesunąć granicę zakresu widoczności "Wyświetlanie".
Rozwijana lista kondygnacji: możesz wybrać Bieżąca kondygnacja lub, jeżeli element ma być wyświetlany na innych kondygnacjach Kondygnacji powyżej.
Wyświetlanie do: Wpisz ilość kondygnacji poniżej bieżącej, na których wyświetlany będzie dany element.
Wzniesienie: Opcjonalnie wprowadź dodatnią lub ujemną wartość wzniesienia, do której należy przesunąć granicę zakresu widoczności "Wyświetlanie".
Rozwijana lista kondygnacji: możesz wybrać Bieżąca kondygnacja lub, jeżeli element ma być wyświetlany na innych kondygnacjach Kondygnacji poniżej.
Bezwzględny zakres widoczności
Ten parametr określa bezwzględną wartość (dolną) widoczności elementów konstrukcyjnych korzystających z tego parametru. Działanie tego parametru nie zależy od bieżącej kondygnacji.
Wyświetlanie do: Wpisz wartość dolnej powierzchni, do której elementy konstrukcyjne będą rzutowane. (Domyślnie jest to Zero projektu.)
Wzniesienie: Opcjonalnie wprowadź dodatnią lub ujemną wartość wzniesienia, do której należy przesunąć granicę bezwzględnego zakresu widoczności "Wyświetlanie do".
