Opcje reprezentacji modelu dla Elementów konstrukcyjnych

Opcje elementów konstrukcyjnych

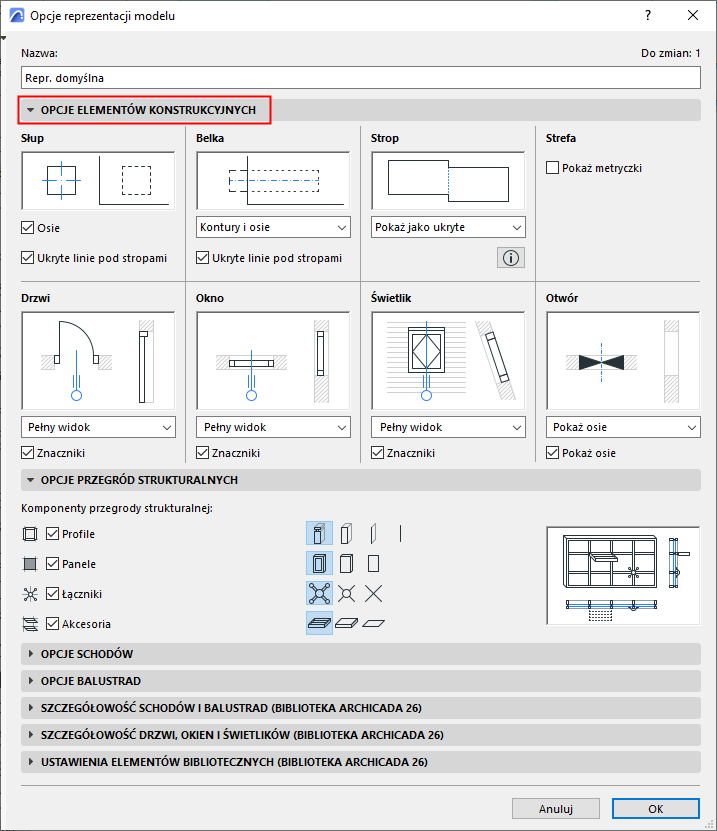

Otwórz panel w oknie Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.

Szczegóły - zobacz Opcje reprezentacji modelu.

Okno podglądu znajdujące się obok każdej grupy ustawień przedstawia wynik.

Słup

•Zaznacz Osie, aby wyświetlić symbol wybrany w Ustawieniach słupa (panel Rzut i przekrój > Parametry symbolu) dla każdego słupa.

•Ukryte linie pod stropami: Zaznacz, aby wyświetlić słupy pod stropami, przy użyciu ukrytej linii. (Określ atrybuty Ukrywania linii w Ustawieniach słupa.)

Belka

•Kontury i osie

•Tylko oś

•Tylko kontury

Uwaga: Możesz zastąpić parametry osi/obrysów dla poszczególnych belek w oknie Ustawień (panel Rzut i przekrój).

•Ukryte linie pod stropami: Zaznacz, aby wyświetlić belki pod stropami, przy użyciu ukrytej linii. (Określ atrybuty Ukrywania linii w Ustawieniach belki.)

Strop

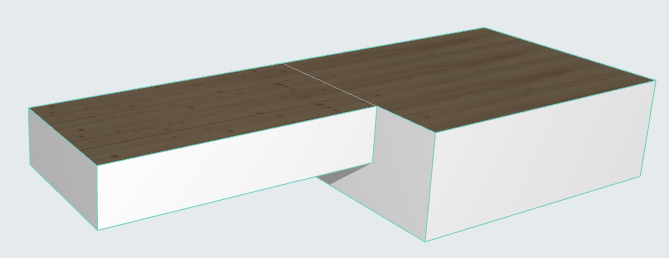

Do dołączania stropów (o identycznej powierzchni górnej na tej samej płaszczyźnie):

Wybierz opcję wyświetlania lub ukrycia linii podziału.

•Pokaż krawędzie

•Usuwa linie

•Pokaż jako ukryte

Okno/Drzwi

Określ te opcje oddzielnie dla drzwi i okien.

•Pokaż całe drzwi/okno: Drzwi/okna będą wyświetlane z odpowiednim symbolem na rzucie i w widokach przekrojowych.

Znaczniki: Wyświetla również znaczniki okien (jeżeli zostały przypisane w oknie Ustawień).

•Tylko otwór: Wyświetlone zostanie tylko miejsce osadzenia drzwi/okien (a nie same drzwi/okna), zarówno na Rzucie piętra, jak i w Przekroju.

Krawędzie ściany: Otwory drzwiowe/okienne pokazane na Rzucie będą zawierały kontury drzwi.

•Ukryj na Rzucie: Wszystkie wstawione drzwi/okna lub otwory drzwiowe/okienne zostaną ukryte. (W widokach przekrojowych pokazane będą tylko otwory.)

Świetlik

•Pełny widok: Świetliki będą wyświetlane na Rzucie i w widokach Przekroju, zgodnie z preferencjami Reprezentacji na rzucie głównego Dachu lub Powłoki.

ze znacznikami: Wyświetla również znaczniki świetlików (jeżeli zostały przypisane w oknie Ustawień świetlików).

•Tylko otwór: Wyświetlone zostanie tylko miejsce osadzenia świetlika (a nie same świetliki) w postaci otworów w ścianach, zarówno na Rzucie piętra jak i w Przekroju.

•Ukryj na Rzucie: Wszystkie wstawione świetliki lub otwory świetlikowe zostaną pokazane na rzucie. (W widokach przekrojowych pokazane będą tylko otwory.)

Otwór

•Pokaż osie: Otwory wyświetlone na Rzucie i w widokach Przekroju, wraz z symbolami.

•Tylko otwór: Symbol nie będzie wyświetlony

•Ukryj: Otwory ukryte we wszystkich widokach (w tym na Rzucie, 3D i Przekroju)

Strefa

•Pokaż metryczki stref: Zaznacz to pole, aby wyświetlić metryczki stref w projekcie. (Opcja domyślnie wyłączona. Zamiast tego, strefy wstawiane są wraz z powiązanymi etykietami).
