Okno dialogowe Filtrowanie i przekroje elementów w 3D

Otwórz to okno dialogowe przez:

•Widok > Elementy widoczne w 3D > Filtrowanie i przekroje elementów w 3D

•Ustawienia widoku (panel Tylko 3D)

•Przycisk paska Wizualizacji 3D, pozwalający otworzyć to okno dialogowe.

•Ustawienia dokumentu 3D, pozwalające przedefiniować kryteria filtrowania dla Dokumentu 3D.

Uwaga: Czasami zachodzi potrzeba wyświetlenia Stref 3D w trybie Kolorowanie, przy równoczesnym przełączeniu pozostałych elementów do trybu Szkielet. Aby osiągnąć ten efekt (było to domyślne ustawienie we wcześniejszych wersjach Archicada), zastosuj przygotowaną Kombinację warstw: “Pokaż Strefy 3D jako bryły".

Zobacz Ustawienia Dokumentu 3D.

Kondygnacje widoczne w 3D: Określa, które kondygnacje będą pojawią się w oknie 3D:

•Nieskończony: Wyświetlona zostanie zawartość wszystkich kondygnacji.

•Ograniczony: Pozwala określić zakres wyświetlanych kondygnacji (od/do kondygnacji).

• Przytnij elementy zgodnie z zakresem kondygnacji: Opcja ta powoduje, że elementy zostaną docięte do granic kondygnacji. Jeśli to pole nie jest zaznaczone, wyświetlony zostanie każdy element przypadający choćby częściowo wewnątrz zakresu kondygnacji.

Działanie obszaru zaznaczenia: Jeżeli określiłeś narzędziem obszar zaznaczenia fragment modelu, który ma zostać wyświetlony w 3D, opcje zawarte w tej sekcji pozwalają określić, która część projektu ma zostać pokazana.

•Wewnątrz obszaru zaznaczenia: Wyświetlone zostaną elementy znajdujące się wewnątrz obszaru.

•Na zewnątrz obszaru zaznaczenia: Wyświetlone zostaną elementy znajdujące się na zewnątrz obszaru. Pozwala to na np. wyświetlenie w 3D tylko otoczenia bez budynku. Obszar zaznaczenia może obejmować wiele kondygnacji.

Jeżeli na rzucie zdefiniowany został Obszar Zaznaczenia, w tytule okna 3D wyświetlony zostanie napis Obszar zaznaczenia oraz ustawiony zakres uwzględnionych kondygnacji.

Wyświetlenie przekroju: Użyj tych opcji, aby określić wykończenia i pióra krawędzi wewnętrznych oraz krawędzi Przekrojów 3D.

•Użyj atrybutów elementu: Kliknij ten przycisk, aby użyć istniejących Wykończeń i Kolorów/Grubości piór do zaznaczenia krawędzi i powierzchni przekroju elementów w 3D. Powierzchnie przekroju elementów konstrukcyjnych będą mieć przypisany ten sam kolor/wykończenie, co krawędzie widokowe (zgodnie z ustawieniami wprowadzonymi w odpowiednich oknach dialogowych).

•Własne: Przypisuje powierzchniom przekroju wszystkich przeciętych w 3D elementów, to samo wykończenie oraz Kolor pióra.

Rozwijana paleta wykończeń: Wybierz wykończenie dla powierzchni przekrojowych.

Powierzchnie przekroju Elementów bibliotecznych będą miały atrybuty zgodne z parametrami określonymi w oknie Ustawienia Okna/Drzwi/Obiektu. Jeżeli Element biblioteczny posiada wewnętrzne definicje dotyczące wykończeń, pierwsze wykończenie wymienione w skrypcie zostanie użyte jako wykończenie dla powierzchni przekroju. Funkcja Przekroju 3D nie uwzględnia wyświetlania struktur warstwowych. W celu uzyskania przekroju zawierającego te warstwy użyj narzędzia Przekroju/Elewacji.

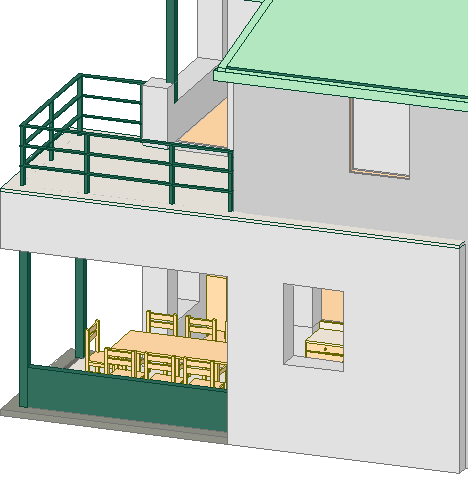

Rodzaje elementów widocznych w 3D pozwala na wł./wył. wyświetlania w 3D poszczególnych typów elementów konstrukcyjnych. Wyłączenie Okien i Drzwi powoduję, że są one wyświetlane w postaci pustych otworów. Opcja Wszystkie typy automatycznie zaznacza pola wszystkich typów.
