Ustawienia Drzwi/Okna i otworu
Poniżej opisano stronę Ustawień Drzwi/Okna i Otworu panelu Własne parametry dla Ustawień Drzwi/Okna z biblioteki INT Archicada.
W tej zakładce można ustawić wszystkie główne parametry.

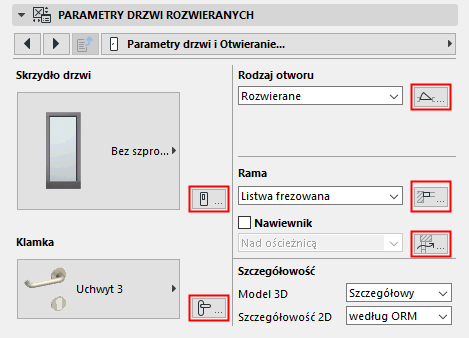

Aby ustawić bardziej dokładne parametry dla dowolnych komponentów (np. Skrzydło, Rama), kliknij ikonę znajdującą się po prawej stronie ustawień, aby otworzyć odpowiednią stronę, na której dostępne będą dodatkowe parametry.
Skrzydło drzwi i uchwyt
Za pomocą menu rozwijanych wybierz styl Skrzydła oraz Otworu dla drzwi.
Aby ustawić więcej parametrów, kliknij ikonę znajdującą się po prawej stronie odpowiednich menu rozwijanych, aby przejść do zakładki Typu skrzydła drzwi.
Typ otworu
Z okna rozwijanego wybierz typ otwarcia dla każdego komponentu otworu. (Dostępne opcje zależą od elementu bibliotecznego.)
Aby określić więcej parametrów, kliknij ikonę po prawej stronie i przejdź do strony Typu otworu oraz Kąta.
Zobacz Typ i kąt otwarcia (Drzwi/Okno).
Styl profilu: Wybierz jeden z trzech stylów profili.
Uwaga: Jeśli wybrane drzwi są dwuprzejściowe, automatycznie zastosowany zostanie najprostszy blok. Żadne inne opcje nie będą dostępne.

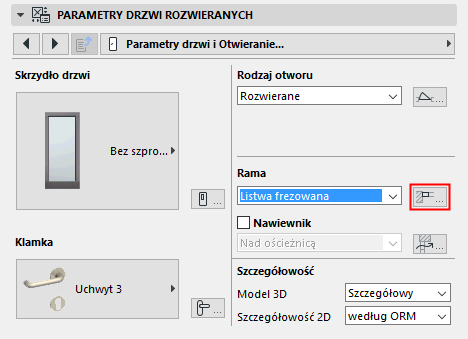

Aby określić więcej parametrów ramy, kliknij ikonę po prawej stronie i przejdź do strony Styl ramy oraz Wymiary.
Wentylacja grawitacyjna Zaznacz to pole, jeśli otwór wykorzystuje wentylację grawitacyjną, a następnie wybierz “nad ramą” lub “nad szkleniem”.
Aby ustawić więcej parametrów wentylacji, kliknij ikonę znajdującą się po prawej stronie i przejdź do strony Wentylacja grawitacyjna.
Zobacz Wentylacja grawitacyjna.

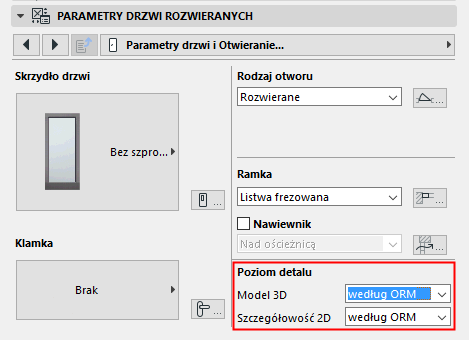

Wybierz opcje dotyczące poziomu wyświetlania detali otworu w widoku 2D i 3D.

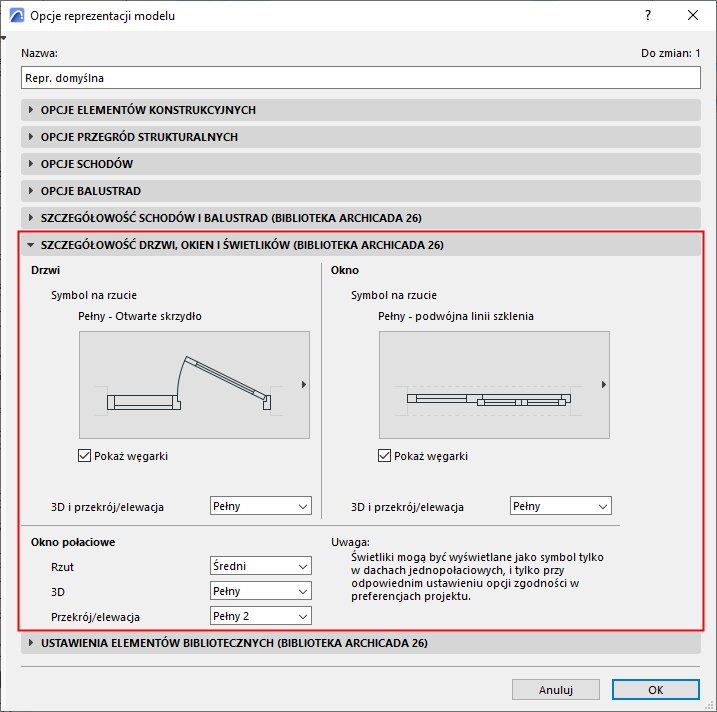

Domyślne ustawienia dla poziomu detali 2D i 3D to Według ORM. Odpowiada to opcjom skonfigurowanym w Opcjach reprezentacji modelu (Dokument > Reprezentacja modelu > Opcje reprezentacji modelu):
Poziom szczegółowości 3D
Aby zastąpić ustawienia Opcji reprezentacji modelu (ORM) dla danych Drzwi/Okna: Wybierz Schematyczne, Uproszczone, lub Pełne.

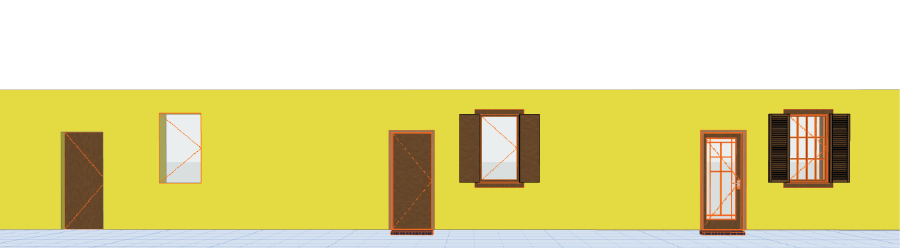

Od lewej: Schematyczne, Uproszczone, Pełne
Jeśli wybierze opcję Wył., pokazany zostanie pusty otwór.
Poziom szczegółowości 2D
Zależny od skali: Poziom detalu zależy od skali projektu.
W przeciwnym razie możesz ustawić ilość widocznych detali na danym poziomie (np. 1:200), lub go wyłączyć (wtedy żaden symbol 2D otworu nie będzie wyświetlony).
