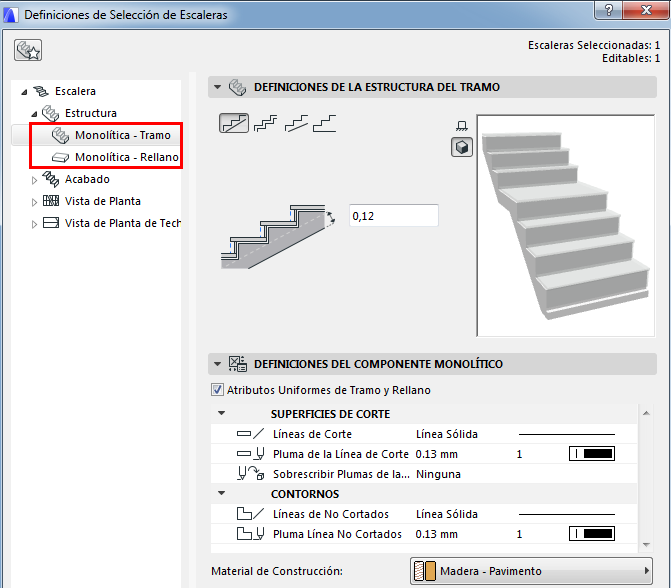

Estructuras Monolíticas de Tramo y Rellano

Estas definiciones están disponibles si elige un tipo de Estructura Monolítica para el Tramo y/o el Rellano.

Ver Elegir el Tipo de Estructura.

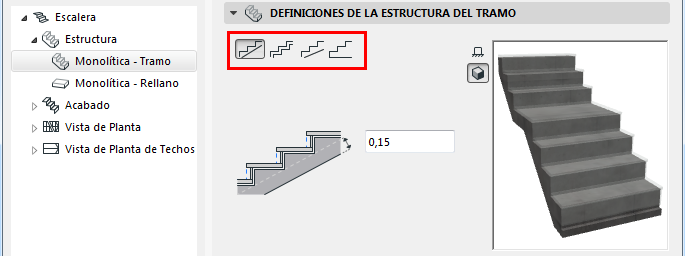

Estructura de Tramo Monolítica: Elegir Forma

Use los cuatro botones para elegir una forma para el soporte inferior de un tramo Monolítico. Desde la izquierda:

•Plano

•Escalonado

•Espesor Variable (en cada extremo)

•Relleno

Debajo, inserte los valores para las variables de espesor/desplazamiento aplicables. Observe el resultado visual en la ventana de Previsualización.

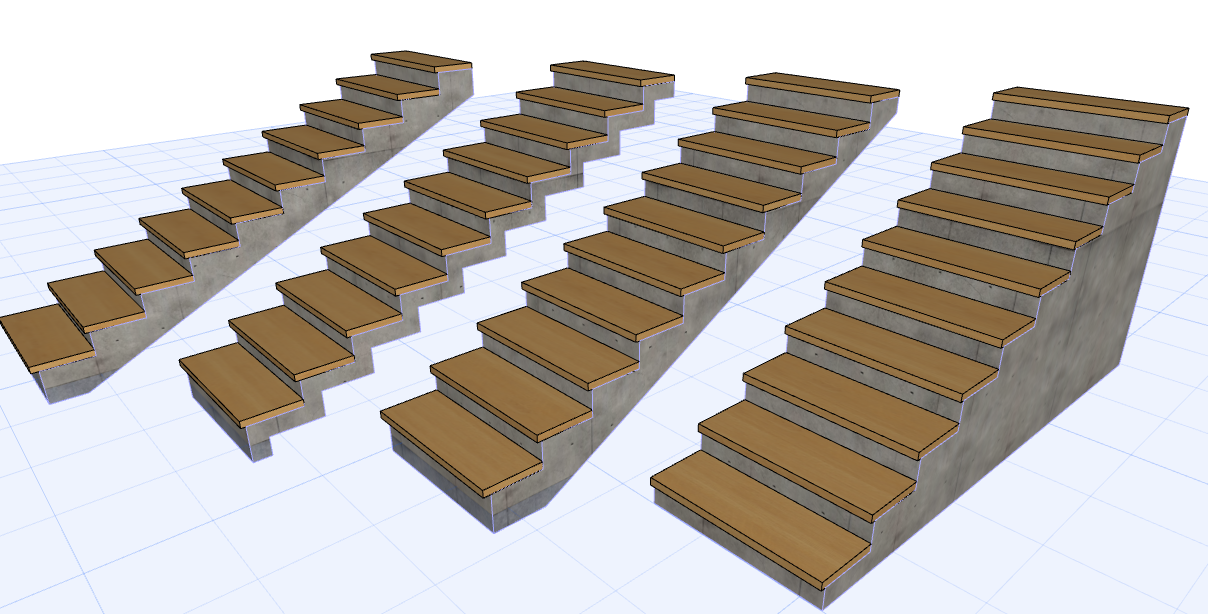

Formas del Tramo Monolítico

Definiciones de Componentes del Soporte Monolítico

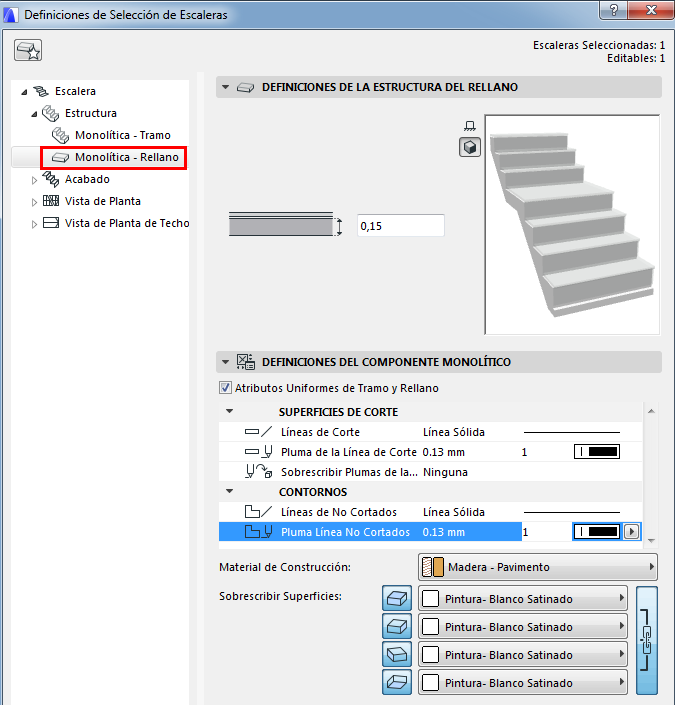

Use este panel para definir atributos, incluyendo el Material de Construcción, para el Tramo Monolítico/Rellano Monolítico.

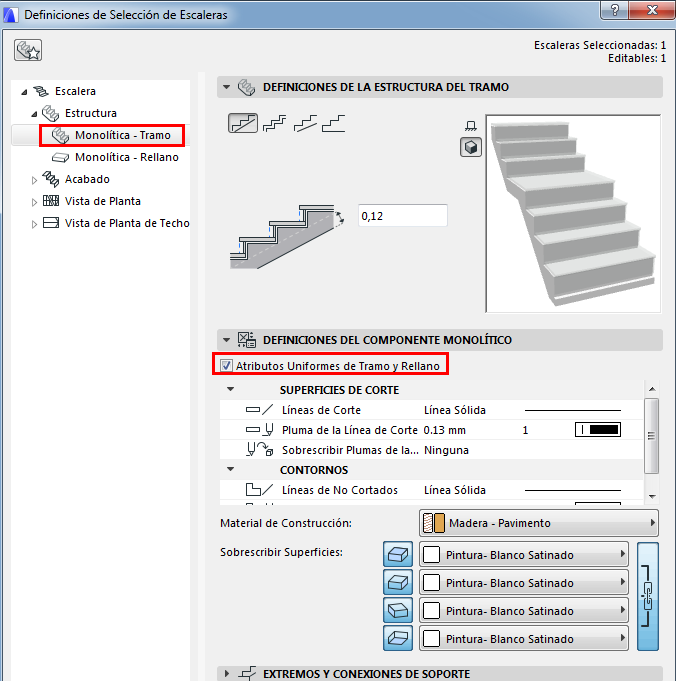

Active Atributos Uniformes de Tramo y Rellano para aplicar los mismos atributos a ambas estructuras Monolíticas (Tramo y Rellano).

Nota: La casilla de “Atributos Uniformes” afecta solo a los atributos de la Estructura, no a su espesor.



Drenaje en Tramo/Drenaje en Rellano

Este panel solo está disponible para las Estructuras Monolíticas.

Active Drenaje para colocar un Drenaje en la parte derecha y/o izquierda de la estructura de la Escalera (disponible para Tramo y Rellano).


Active Definiciones del Drenaje Uniformes en Tramo y Rellano para aplicar las definiciones en ambas estructuras de la Escalera.

Para Drenaje en Tramo:

•Elija Tipo de Drenaje (Plana o Escalonado) para el Tramo y Conexiones. Este ajuste será usado para el Drenaje en Rellano, si hay alguno.

Defina los valores de anchura y profundidad del Drenaje, y un desplazamiento opcional.

Si es necesario, aplique una sobrescritura de Superficie al Drenaje.

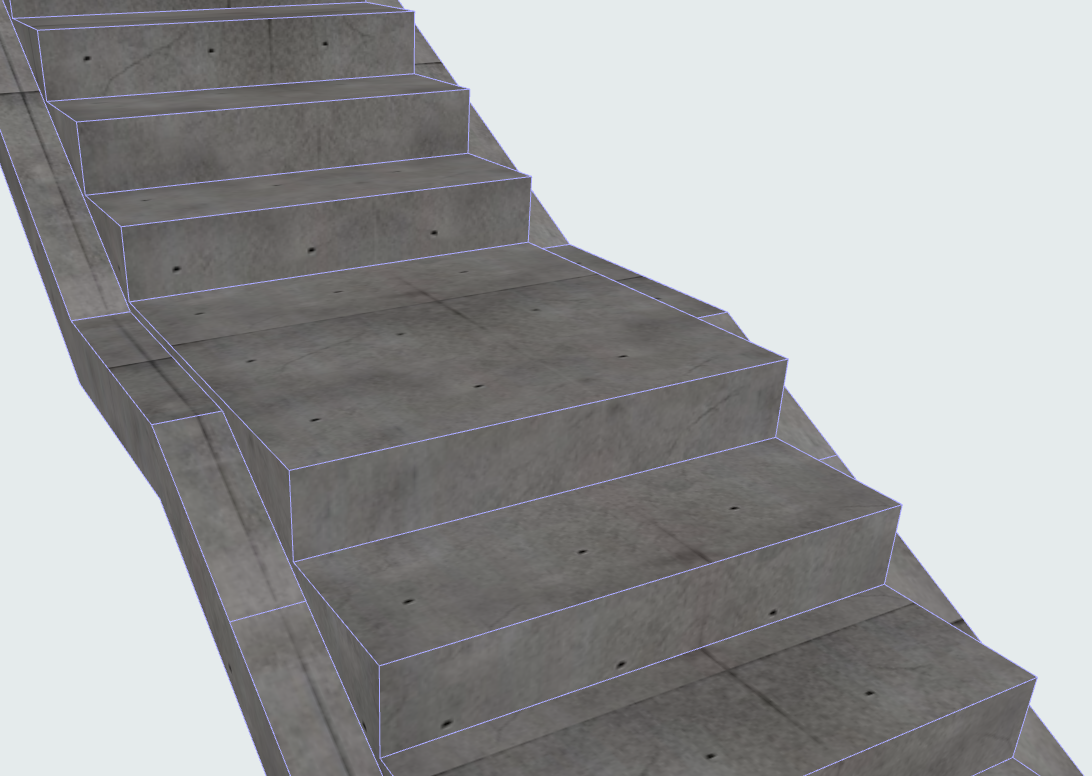

Escaleras Monolíticas con Drenaje En Ambos Lados
