Estructura Volada en Tramo y Rellano

Estas definiciones están disponibles si elige un tipo de Estructura Volada para el Tramo y/o el Rellano.

Ver Elegir el Tipo de Estructura.

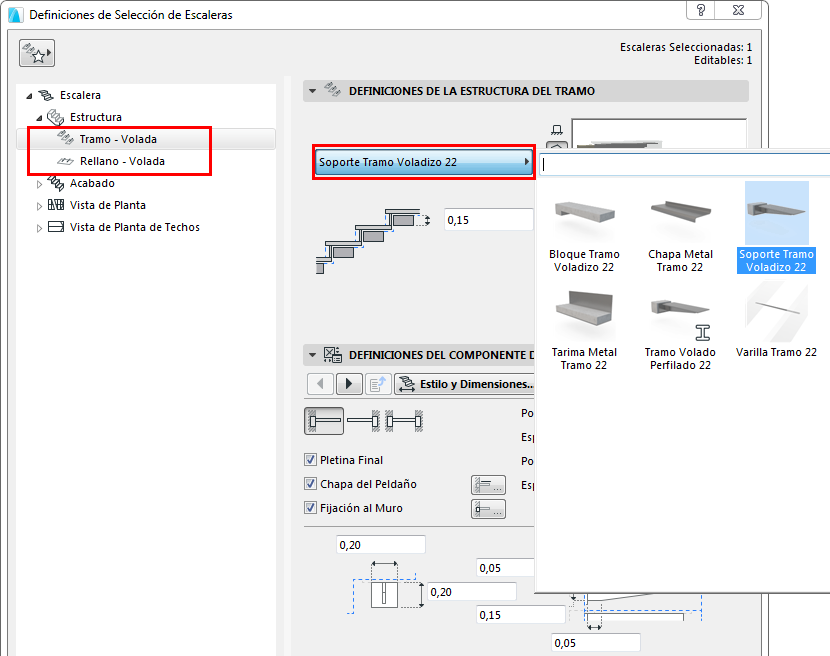

Elija un tipo de Componente de Volada - p. ej. Soporte o Bloque.

Use el Panel de Componente de Volada para configurar la estructura elegida:

•Definir la estructura volada en lado izquierdo, derecho o en ambos lados de la Escalera

•Añadir una Pletina de Peldaño adicional


Utilice el Modo Edición para agregar una Fijación al Muro opcional para el Tramo o el Rellano, como se muestra a continuación:

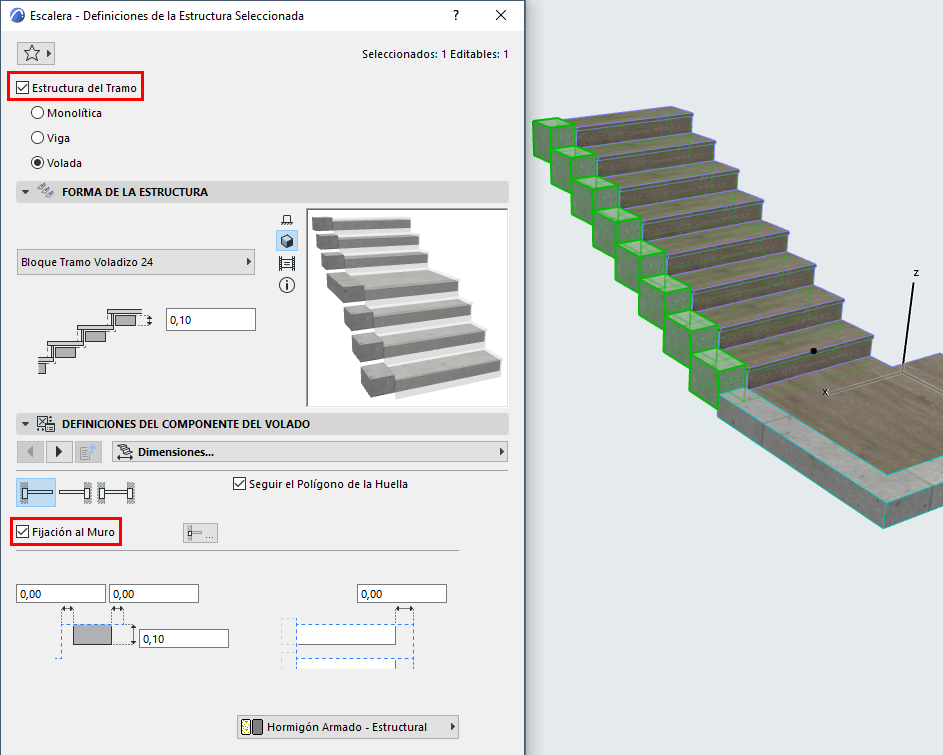

Añadir Fijación al Muro al Tramo Volado (Seleccione y Edite la Estructura del Tramo en Modo Edición)


Añadir Fijaciones Lineales a los Segmentos de Rellano Volado (Seleccione y Edite la Estructura del Rellano en Modo Edición)
