Extremos y Conexiones de Escaleras

Las Escaleras no son asociativas a otros elementos 3D. Para unir una Escalera a un Forjado o a un Muro, use Operaciones de Elementos Sólidos.

Ver ejemplo en Operaciones de Elementos Sólidos.

Sin embargo, puede usar las Definiciones de Escaleras (Estructura del Tramo):

•para definir los extremos de las estructuras de la Escalera

•para crear conexiones entre los Tramos y Rellanos de una Escalera. Puede usar diferentes conexiones dentro de una misma escalera.

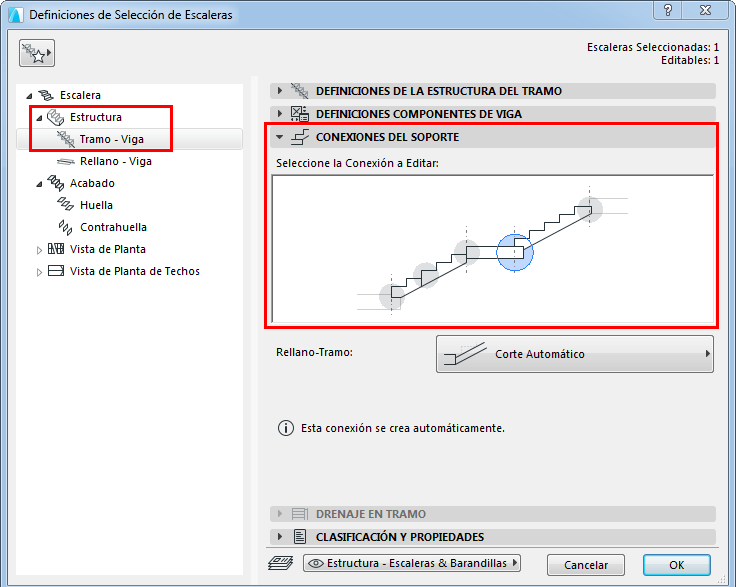

Para definir Extremos y Conexiones para la Escalera, vaya a la página de Definiciones de la Estructura del Tramo, y en el Panel de Conexiones de Soporte. Este panel está disponible en las Definiciones de la Escalera (Estructura del Tramo) y para una Estructura de Tramo seleccionada en el modo Edición.

•Todas las conexiones y extremos de Tramos y Rellanos de Escaleras se manejan aquí:

–Tramo-Arranque

–Tramo-Desembarco

–Tramo-Rellano

–Rellano-Tramo

–Tramo-Tramo

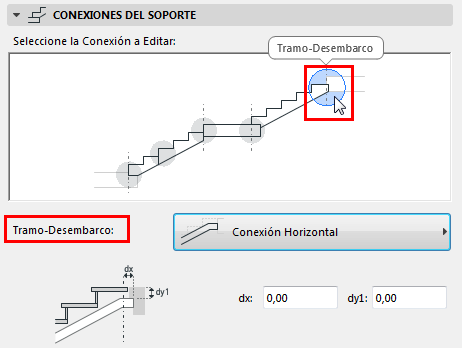

•En la Previsualización, pase por encima y haga clic para elegir la conexión o extremo que desea editar.

•Desde el desplegable, elija el tipo de Conexión deseada. Este es un conjunto fijo de opciones, el cual varía según el tipo de estructura y conexión.

•Las opciones Automáticas no requieren definiciones adicionales por parte del usuario.

Conexión Rellano-Tramo: Corte Automático

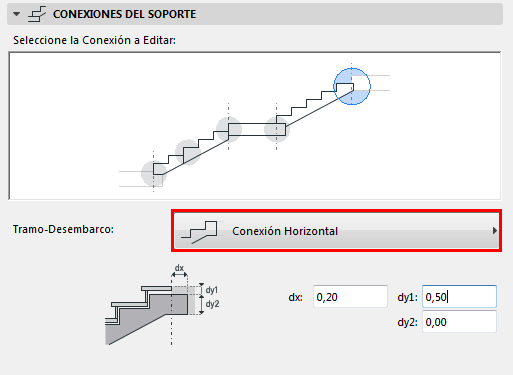

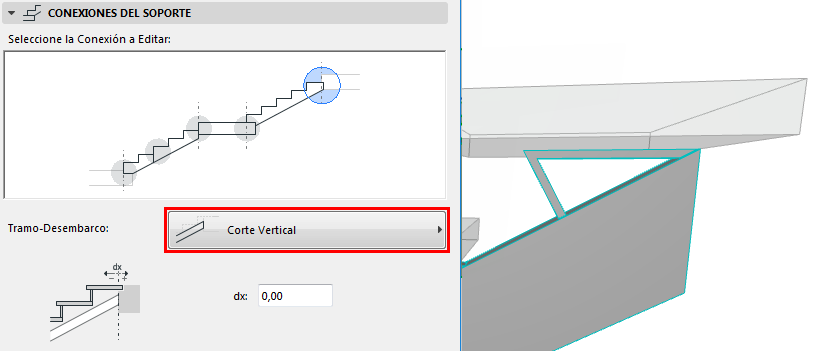

Extremos Viga Tramo: Horizontal y Vertical

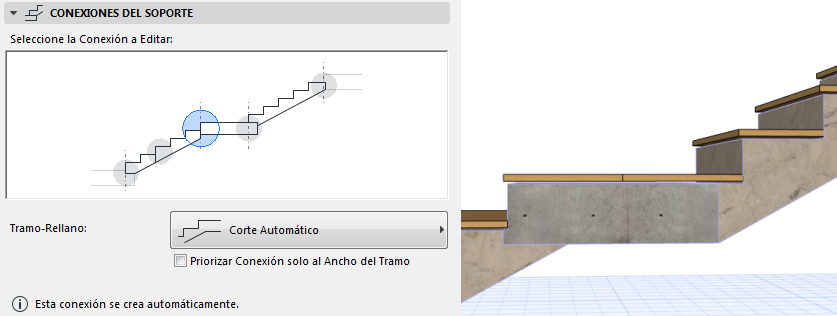

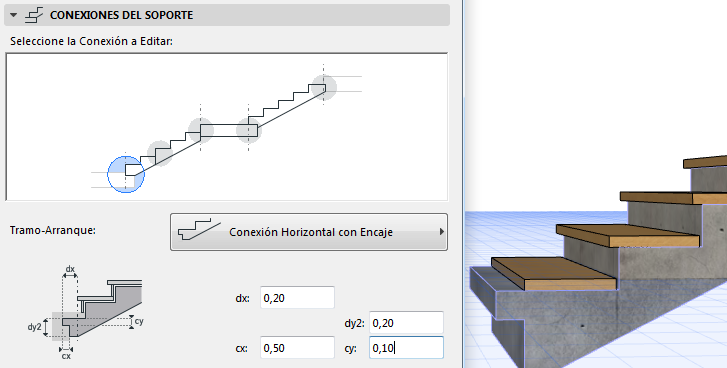

Extremo Tramo Monolítico: Horizontal con Marca de Rodamiento

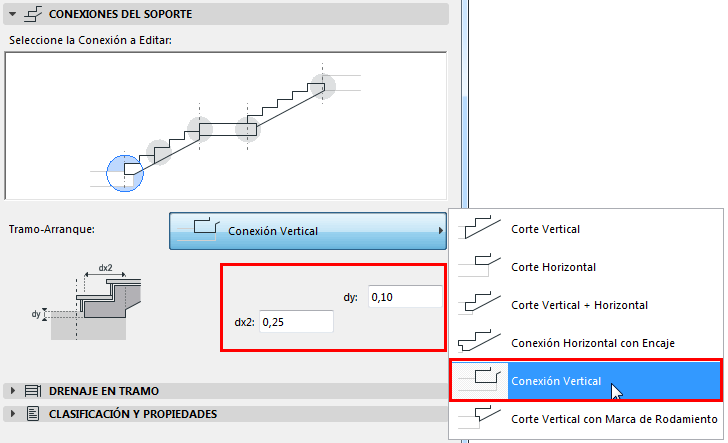

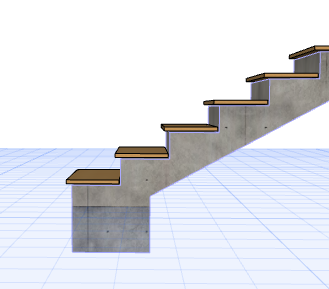

Extremo Tramo Monolítico: Ajustar Corte Vertical

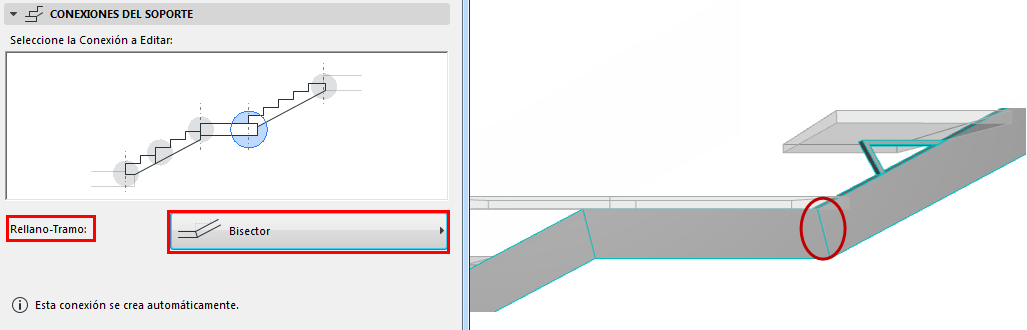

Conexión Rellano-Tramo: Bisector

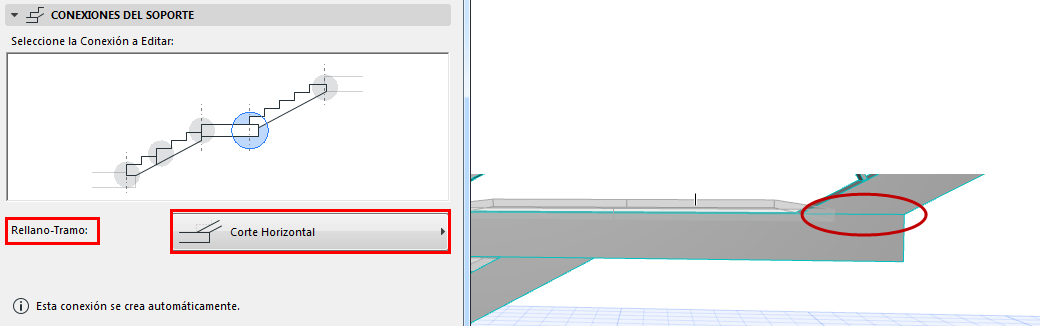

Conexión Rellano-Tramo: Horizontal

Use el siguiente tipo de conexión para crear un espacio para un elemento añadido (p. ej. un Pilar):

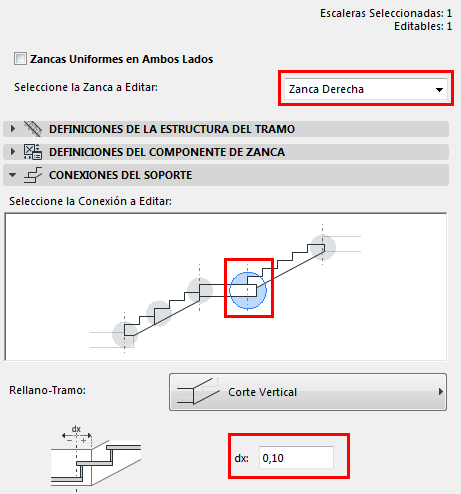

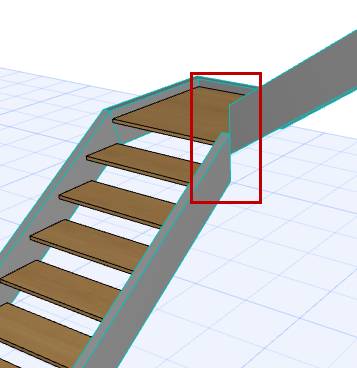

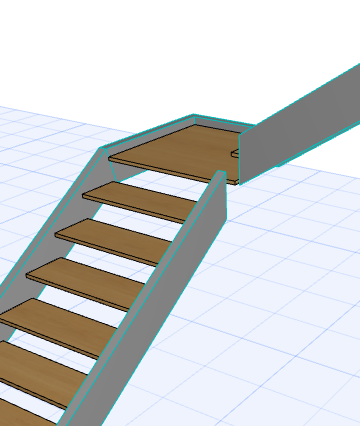

Conexión Zanca de Tramo-Rellano: Ajustar Corte Vertical para Añadir Hueco
