Zobrazení zón a informací o zónách

V Hyper-modelu můžete zobrazit 3D zóny.

Volbou Zobrazení zón v BIMx zobrazíte 3D zóny (vytvořené v Archicadu). Zóny se zobrazují jako průhledné prvky v barvě své kategorie zóny.

Viz Kategorie zón v nápovědě Archicadu.

Pokud zobrazíte zóny, získáte přístup k informacím o zónách a můžete zobrazit funkční plochy budovy už ve fázi konceptu, kdy ještě není hotová obálka budovy.



Zapnutí/vypnutí zobrazení zón

Zapnutí nebo vypnutí zobrazení zón:
  1. Otevřete menu u levého okraje obrazovky.
  2. Klikněte na tlačítko Nastavení.
  3. Přepínáním nastavení Zóny je můžete zviditelnit nebo skrýt.

Zobrazení zón ve 2D/3D

Přepnutí zobrazení zón z 2D na 3D:

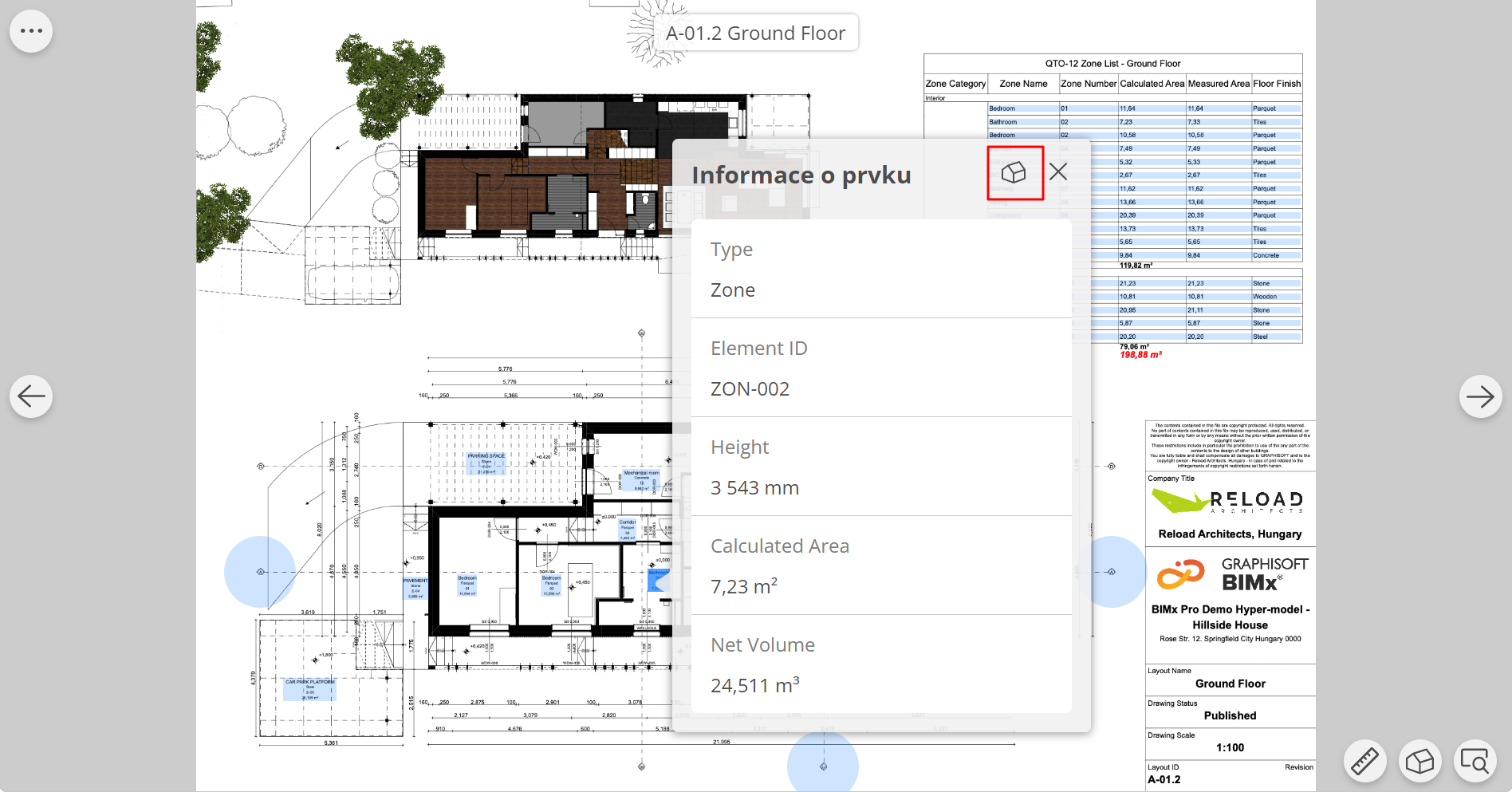

  1. Ve 2D dokumentu klikněte na popisku zóny a otevřete Informace o prvku
  2. Kliknutím na ikonu domečku v pravém horním rohu okna Informace o prvku otevřete a vyberte zónu ve 3D.

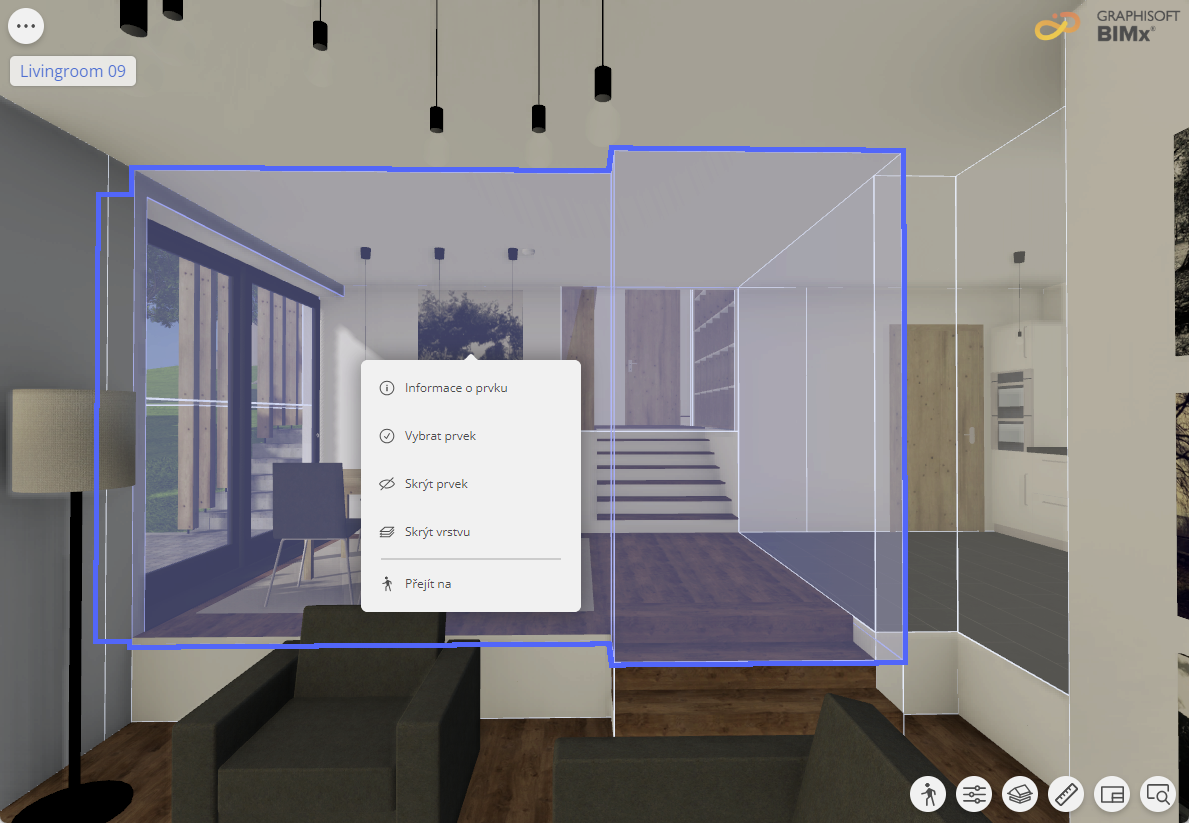

Chcete-li přepnout zobrazení zóny z 3D na 2D, klikněte na možnost Otevřít ve 2D v pravém dolním menu.
