Skrývání 3D prvků a vrstev

Ovládání viditelnosti 3D prvků a vrstev v BIMx

Poznámka: Funkce BIMx Pro. Nevidíte ji? Zjistěte, jak získat přístup k funkcím Pro v rámci BIMx Pro Licencování

Chcete-li vědět více o ovládání viditelnosti 3D prvků a vrstev v BIMx, viz Skrýt 3D prvky a vrstvy v BIMx.

Skrývání 3D prvků

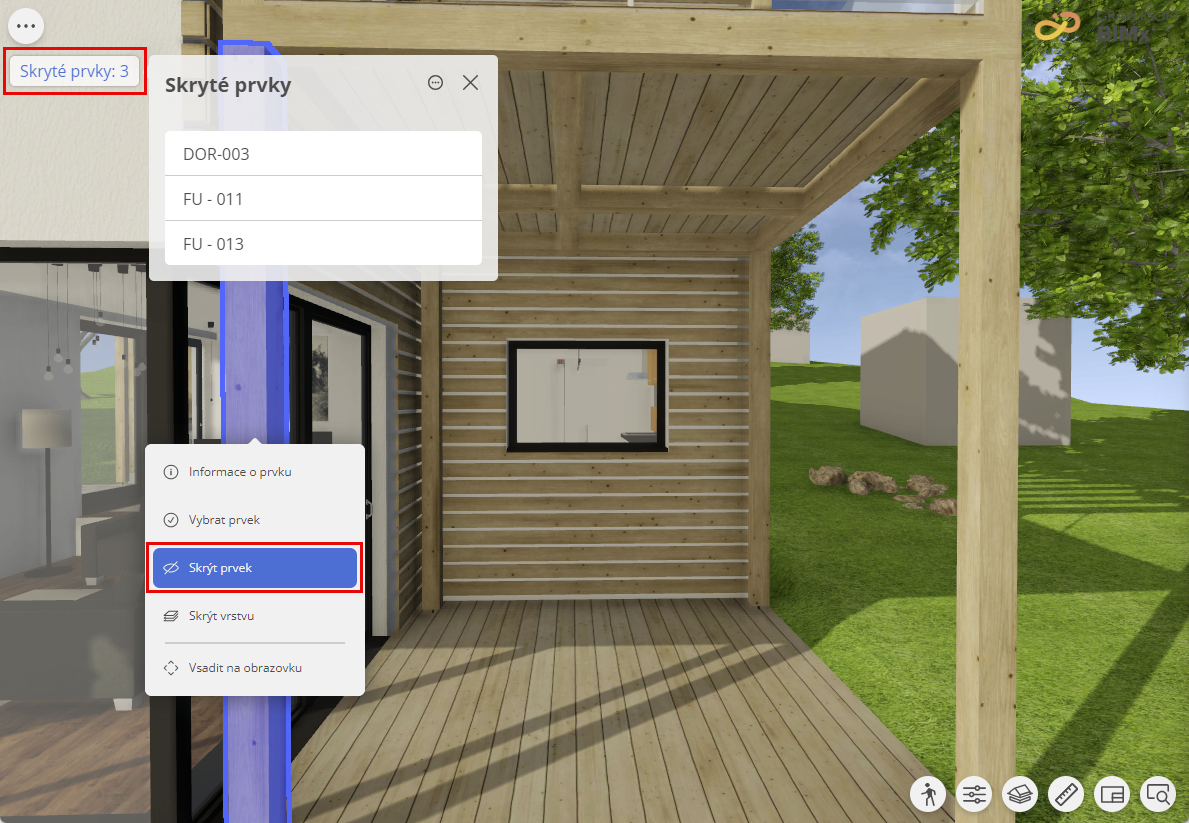

Vyberte a skryjte prvky pomocí funkce Skrýt prvky v BIMx výběrové paletce.

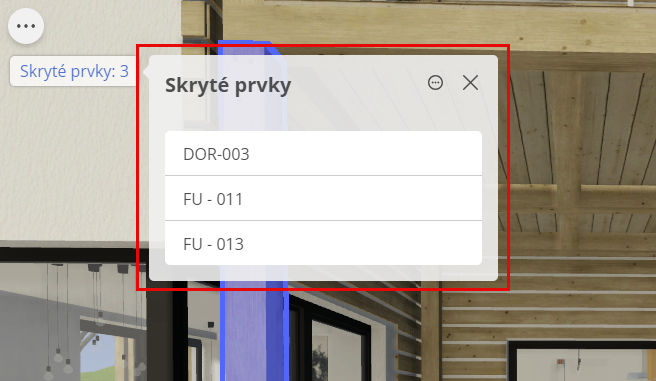

Paletka skrytých prvků



Tuto paletku otevřete kliknutím na popisek skrytých prvků.

Paletka zobrazuje skryté prvky v abecedním pořadí podle jejich ID Archicadu.

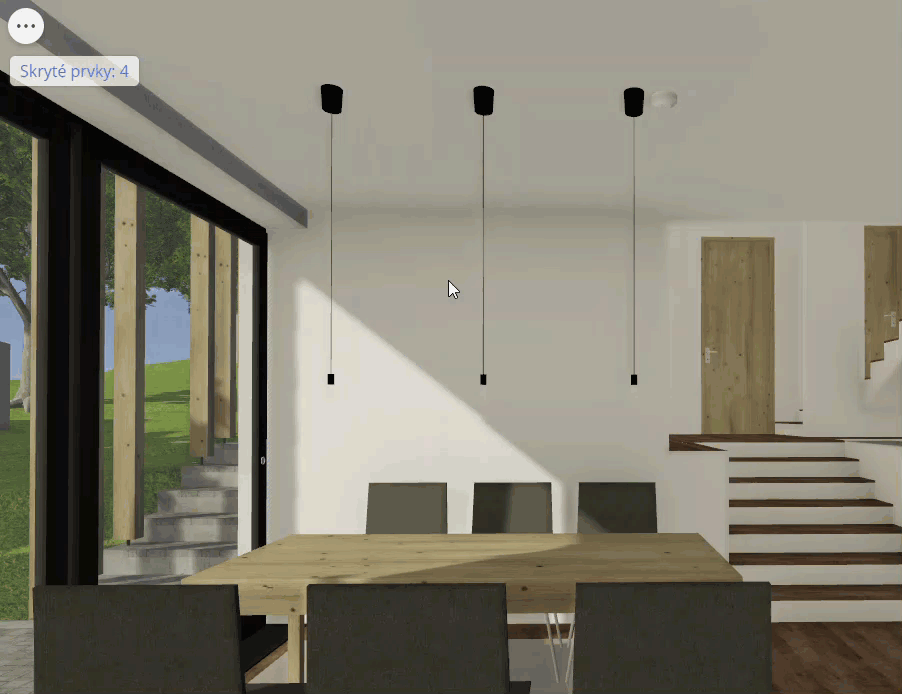

  1. Prvek zobrazíte kliknutím na jeho ID.

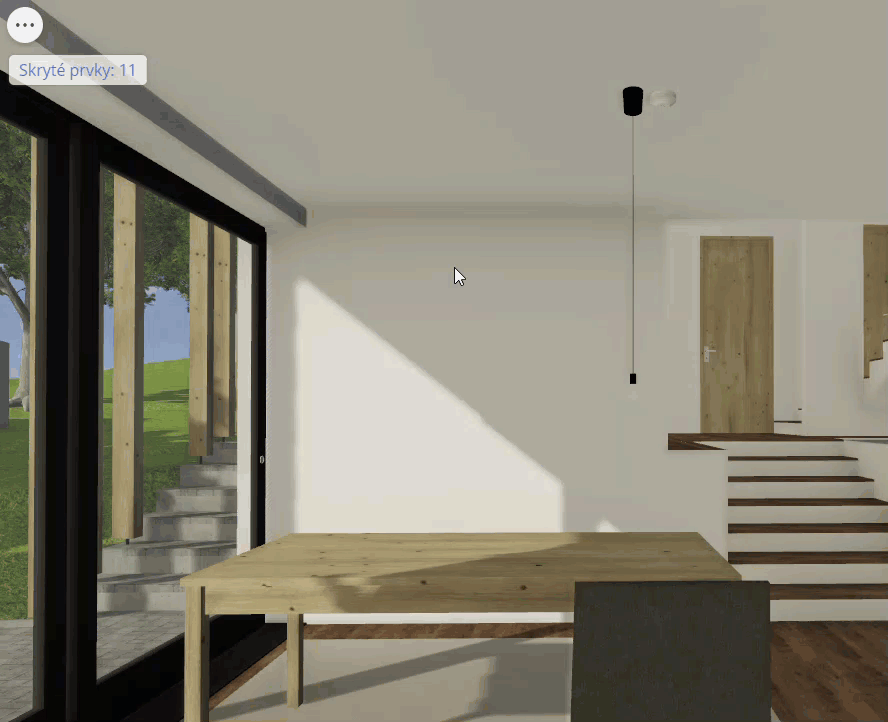

  2. Volbou Zobrazit vše všechny skryté prvky opět zobrazíte.

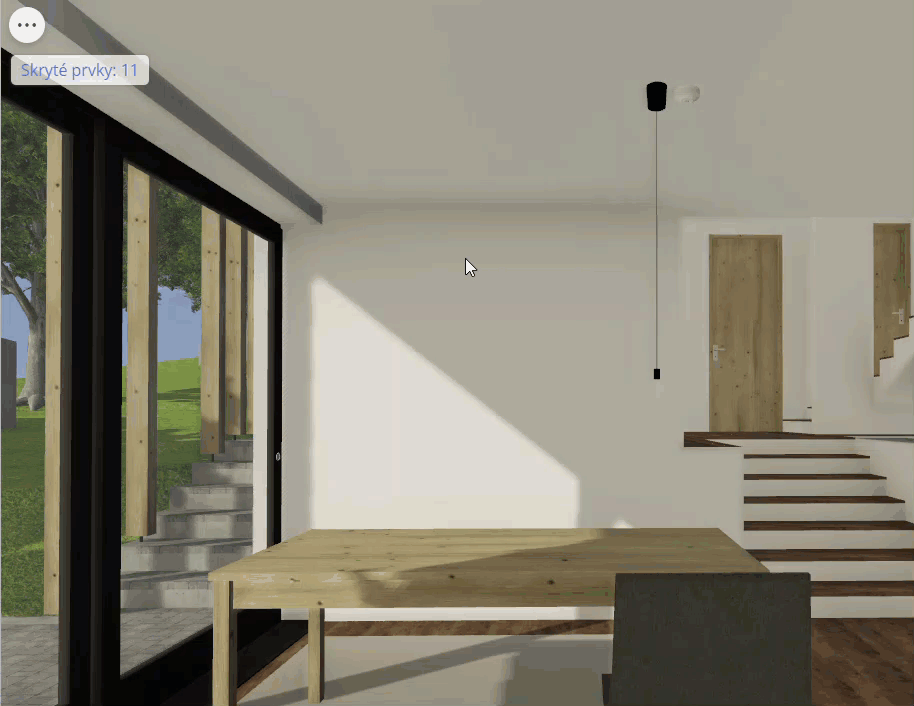

  3. Chcete-li rychle izolovat a zobrazit jeden nebo více skrytých prvků, invertujte zobrazení.

Skrytí vrstev

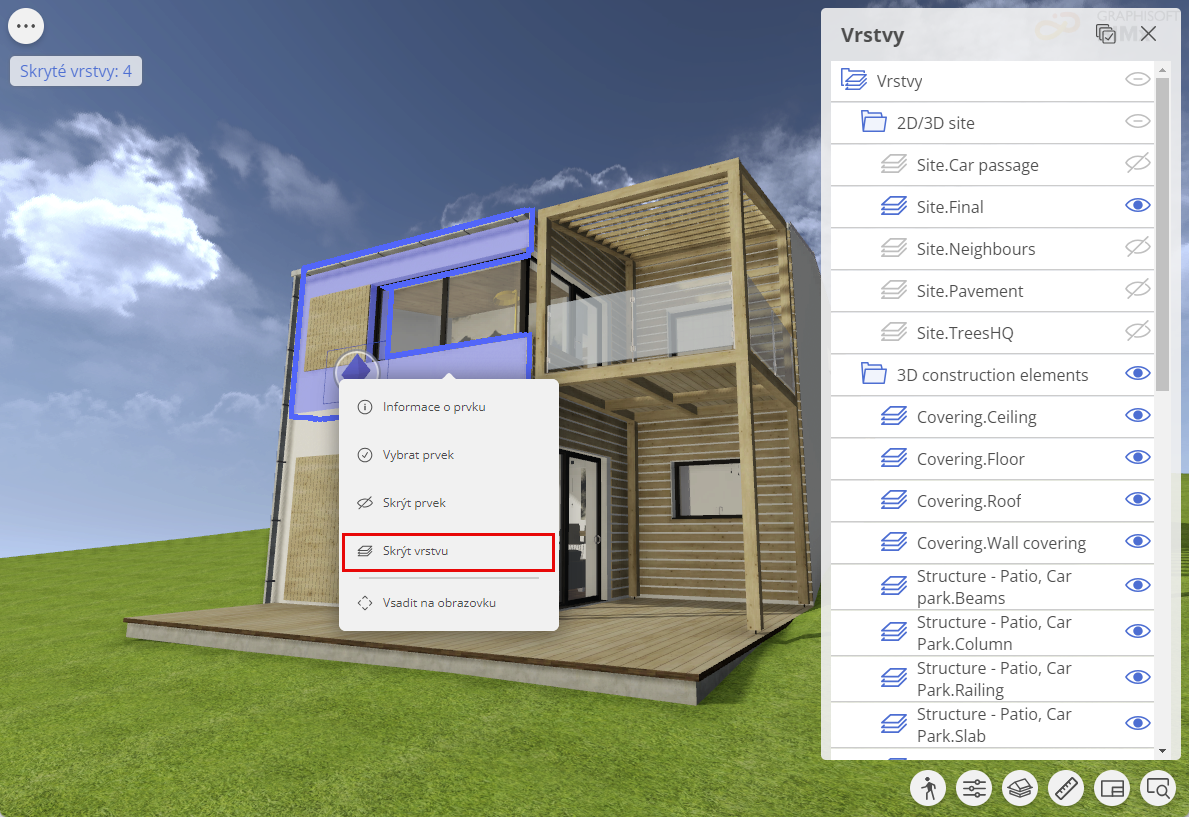

Chcete-li skrýt vrstvu, klikněte pravým tlačítkem na prvek a v kontextové nabídce zvolte příkaz Skrýt vrstvu.

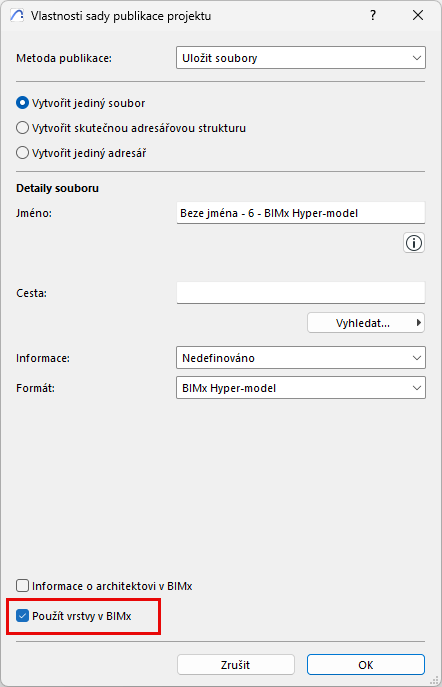

Poznámka: Chcete-li ve svém BIMx modelu používat vrstvy, musí být model z Archicadu publikován s touto aktivovanou volbou: ve vlastnostech sady publikace v Archicadu zaškrtněte před publikováním možnost „Použít vrstvy v BIMx“.

Tato volba je od verze Archicadu 28 dostupná a ve výchozím nastavení aktivní.

Paletka Skryté vrstvy



Kliknutím na popisek Skryté vrstvy v levém horním rohu otevřete paletku skrytých vrstev. Pomocí této paletky můžete:

  • Zobrazit konkrétní nebo všechny skryté vrstvy
  • Zobrazit počet skrytých vrstev a jejich ID
  • Otevřít paletku Vrstvy
  • Invertovat zobrazení a izolovat tak v zobrazení všechny prvky ve skrytých vrstvách

Paletka Vrstvy

Paletka Vrstvy zobrazuje hierarchickou strukturu vrstev projektu Archicadu.

Paletku Vrstvy můžete otevřít z rychlé nabídky Zobrazení nebo z paletky Skryté vrstvy. Pomocí této paletky můžete:

  • Skrýt nebo zobrazit vrstvy a složky vrstev klepnutím na ikonu oka
  • Klepnutím na jméno vrstvy identifikovat a zvýraznit všechny prvky ve vrstvě
  • Klepnutím na jejich jméno rozbalit nebo sbalit složky, podsložky nebo celou strukturu vrstev

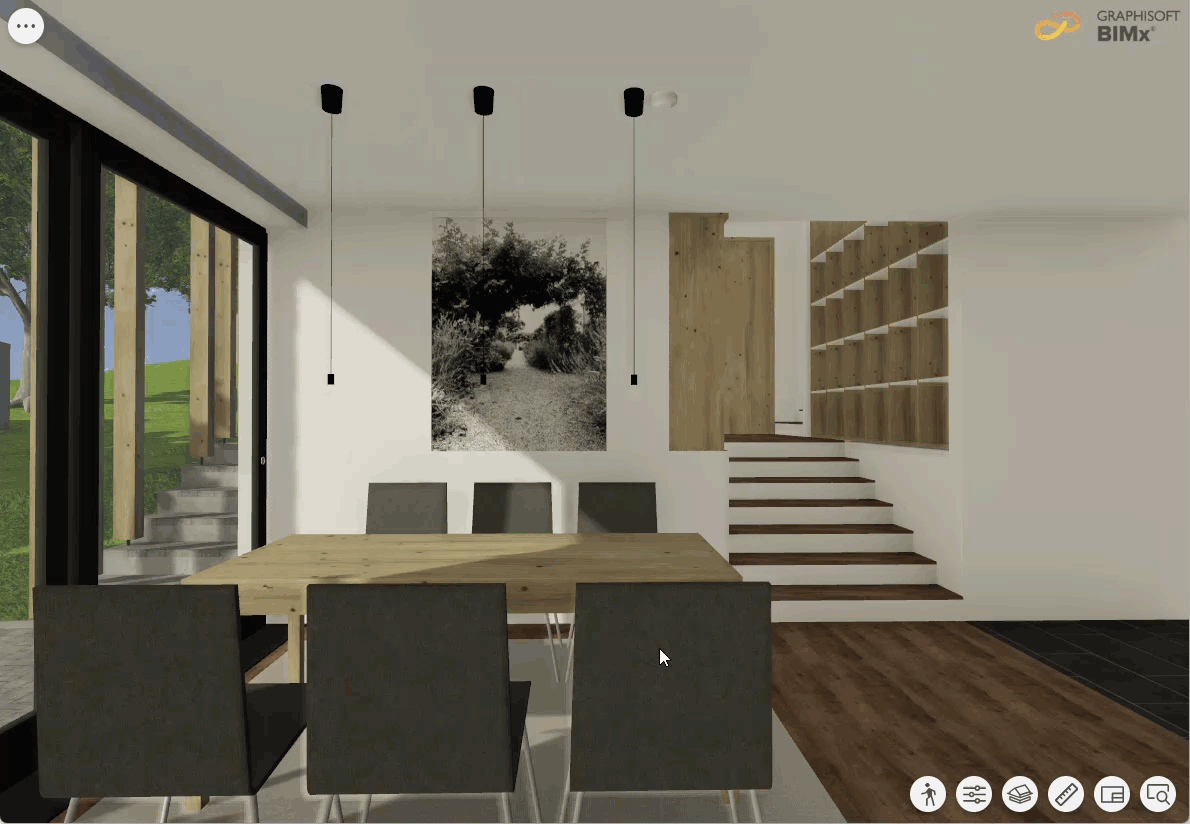

Kombinace vrstev jsou dostupné také v pravém horním rohu paletky Vrstvy Pomocí kombinací vrstev můžete snadno skrýt více vrstev a složek vrstev.

Poznámka:

Na rozdíl od Archicadu se při výběru jiné kombinace vrstev v BIMx nezobrazí prvky, které nejsou součástí původního 3D modelu Obsah BIMx Hyper-modelu musí být určen před publikováním.
