Zobrazení ve 3D: Výkres v kontextu 3D modelu

Zobrazení 2D výkresu v kontextu 3D modelu

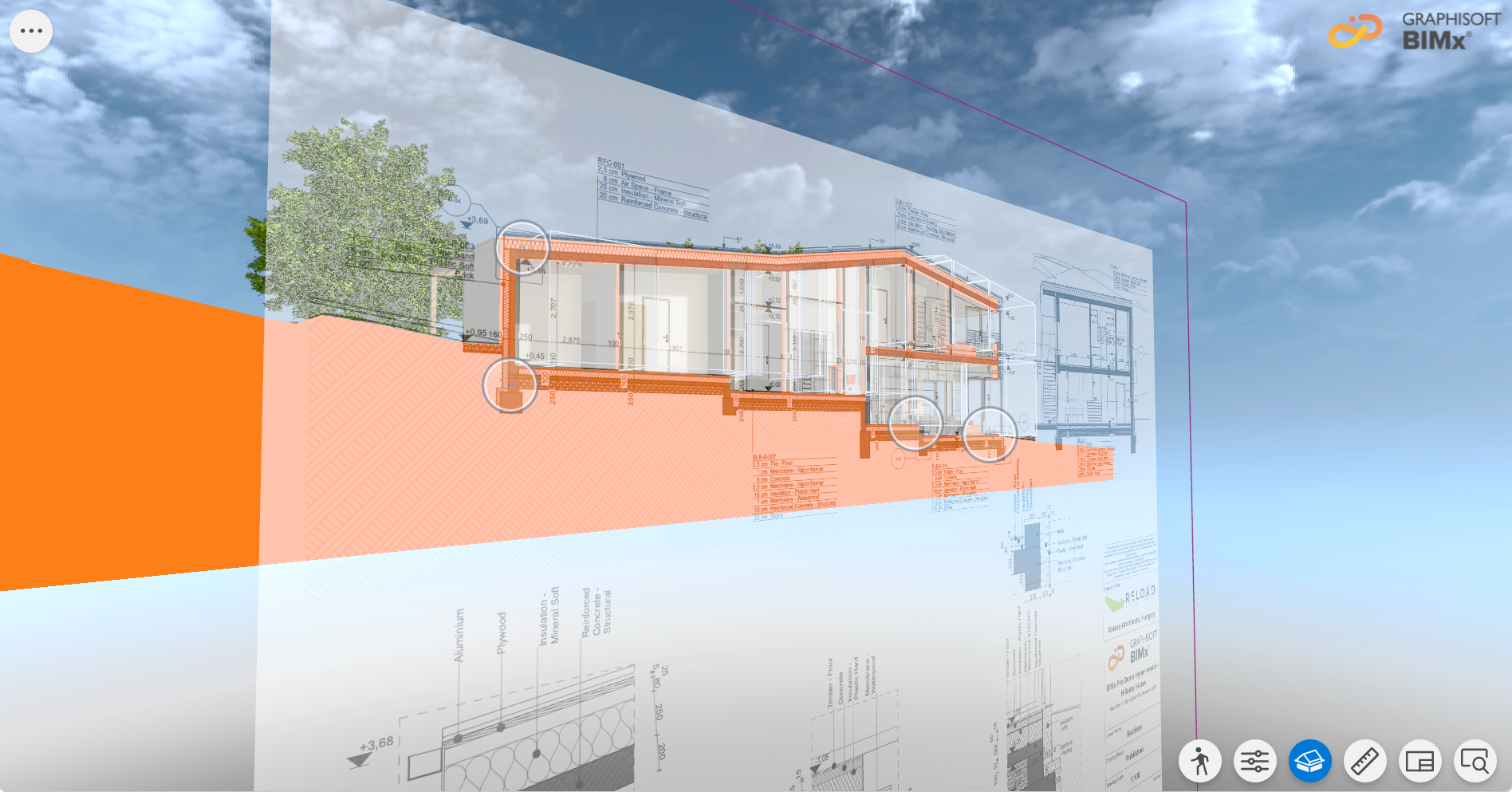

Klikněte na možnost Zobrazit ve 3D v seznamu cílů značky nebo na tlačítko Zobrazit ve 3D v levém dolním rohu.

Bude zobrazen 3D model s řezem ve vodorovné či svislé rovině dle zvoleného typu zobrazení na výkresu.

• Klikněte na výkres

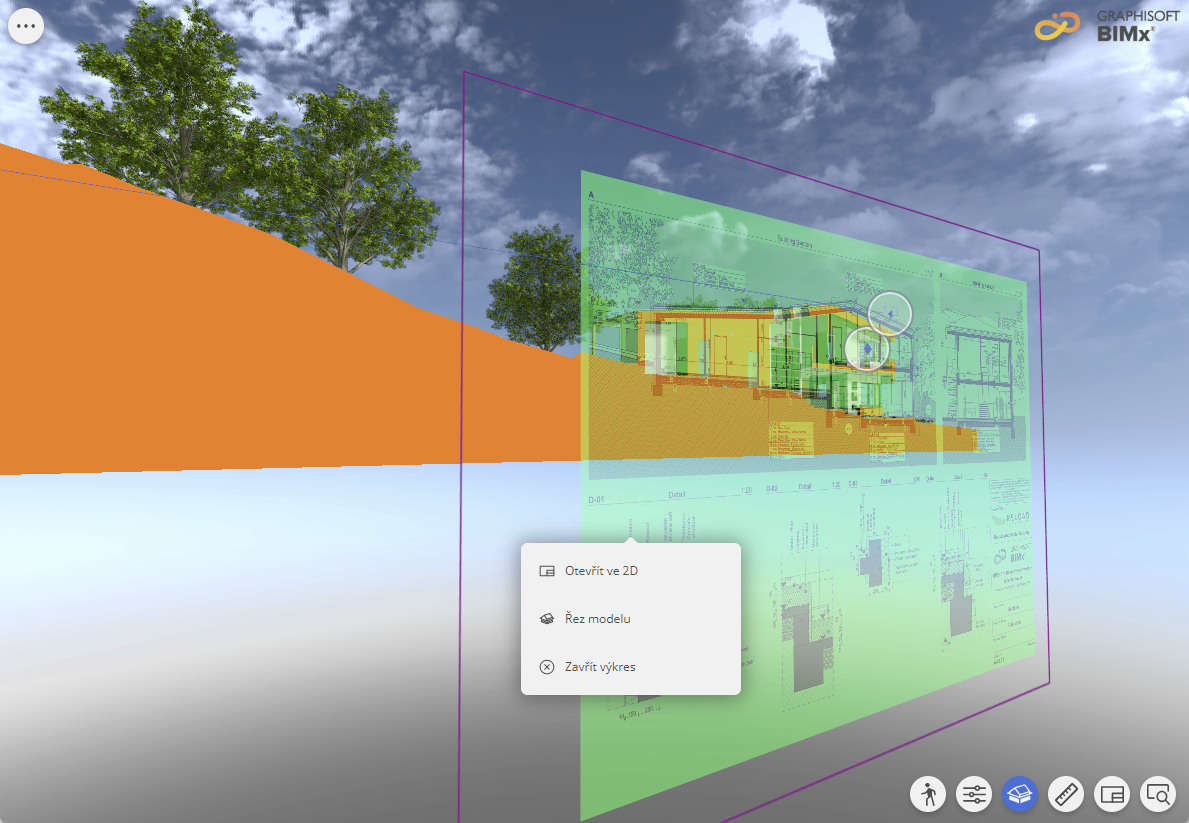

• Jakmile je zvýrazněný (zelený), můžete jej posouvat oběma směry
• Kliknutím pravým tlačítkem na zelený průsvitný výkres zobrazíte kontextovou nabídku:


  • Otevřít výkres ve 2D
  • Vytvořit řez pro vytvoření dočasné 3D roviny řezu
    Poznámka: Kliknutím na rámeček se vybere samotná rovina řezu (nikoli výkres). Kliknutím pravým tlačítkem myši otevřete kontextovou nabídku roviny řezu s příkazy Obrátit a Vypnout. Více informací o rovině řezu naleznete zde: 3D řez modelu (klávesová zkratka: C)
  • Zavřít výkres v tomto zobrazení
