Räume und Rauminformationen anzeigen

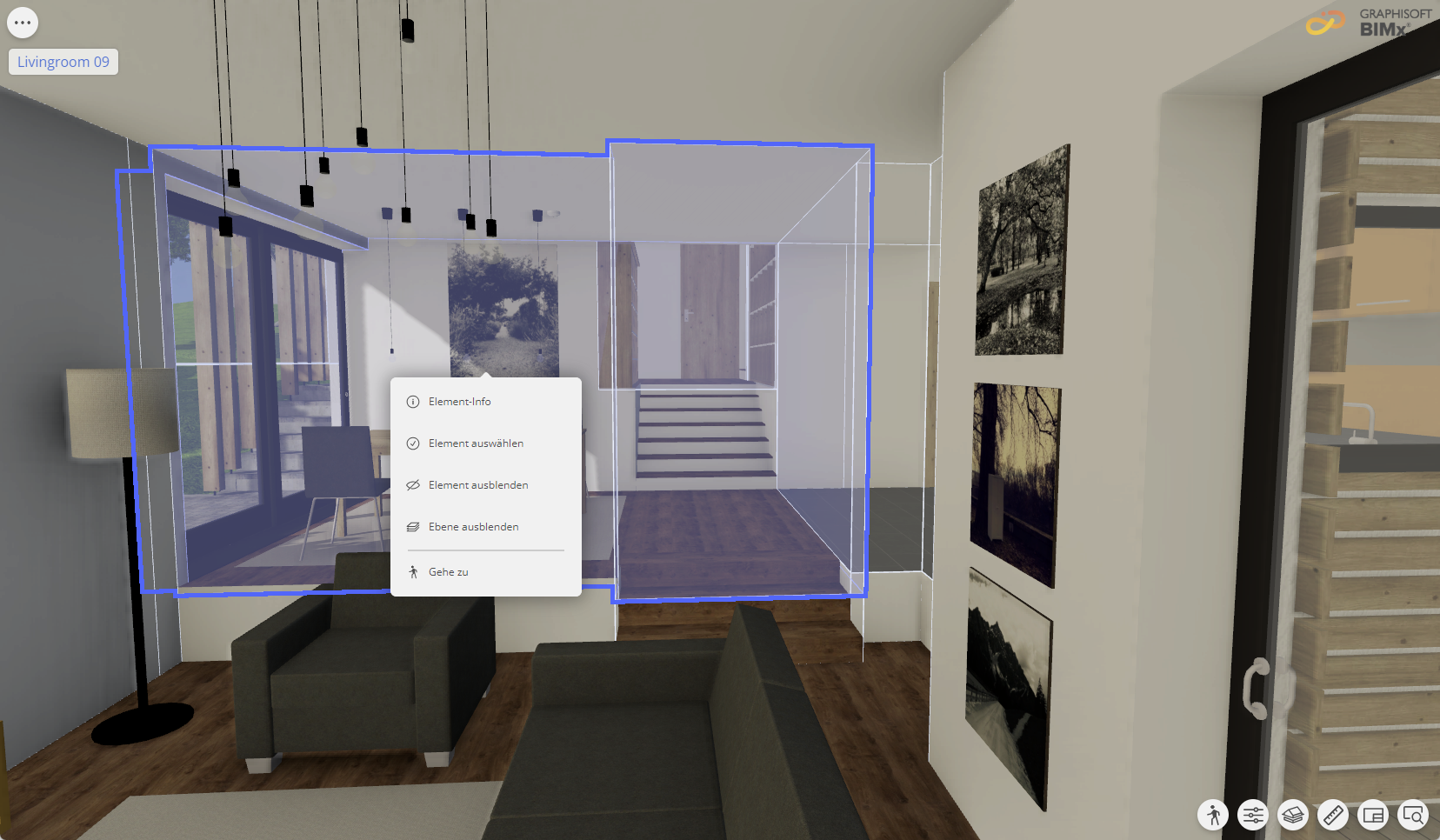

Anzeige von 3D-Räumen im Hyper-Modell

Drehen Sie die Raumanzeige in BIMx ein, um 3D-Räume (in Archicad definiert) zu sehen. Raumflächen werden als transparente Elemente in der Farbe ihrer Raumkategorie angezeigt.

Siehe Raumkategorien in der Archicad-Hilfe.

Durch die Anzeige von Raumflächen können Sie auf Raumflächendaten zugreifen und die Funktionsbereiche des Gebäudes darstellen, und zwar sogar in einem konzeptionellen Modell, dessen Gebäudehülle noch nicht vorhanden ist.



Raumdarstellung ein/aus

So schalten Sie die Raumdarstellung ein oder aus:
  1. Öffnen Sie das Menü vom oberen linken Rand des Bildschirms.
  2. Klicken Sie auf die Schaltfläche Einstellungen.
  3. Drehen Sie die Raumflächen um, um sie sichtbar zu machen oder zu deaktivieren.

Raum in 2D/3D anzeigen

Um die Anzeige einer Raumfläche von 2D auf 3D umzuschalten:

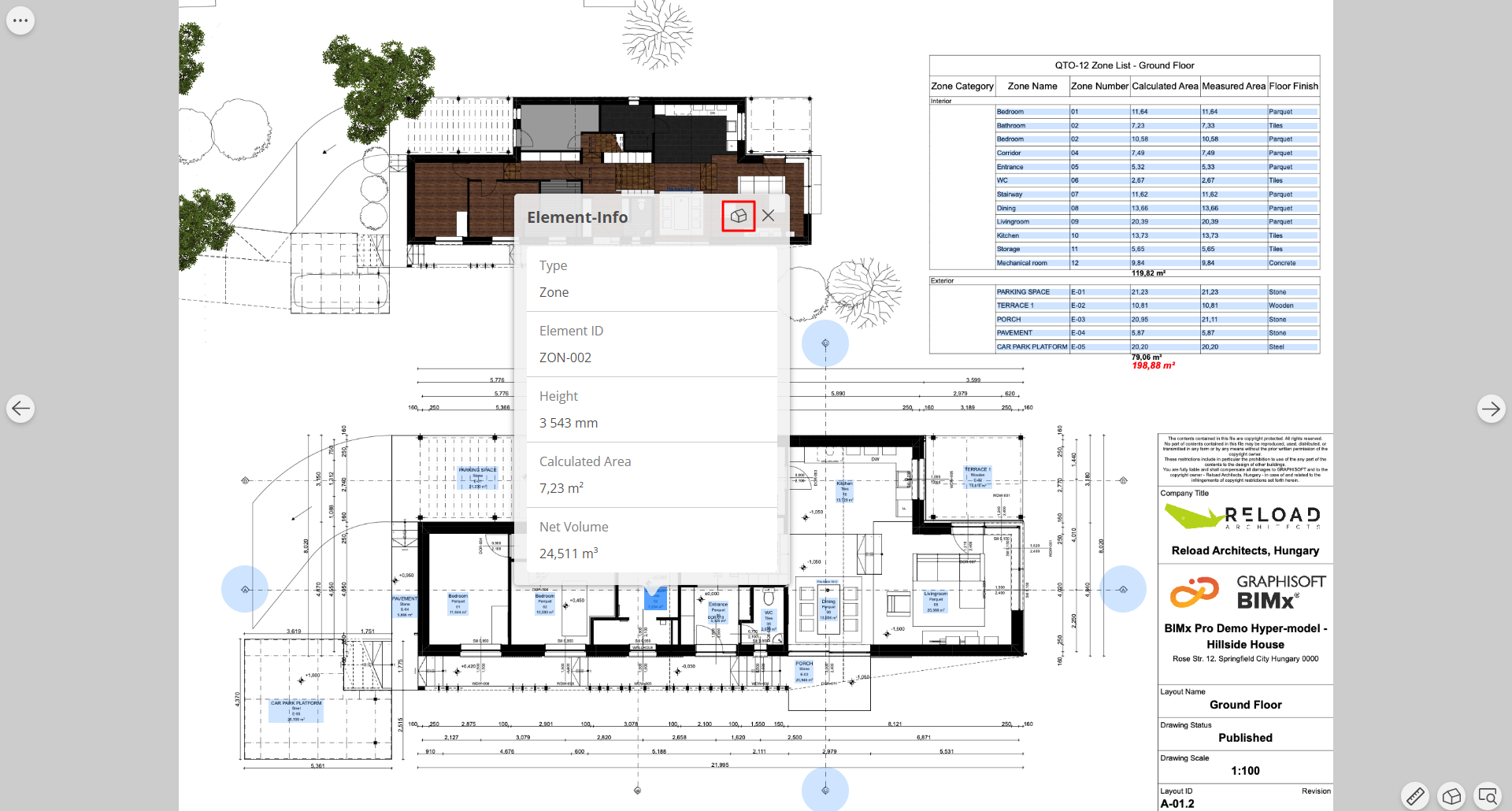

  1. Klicken Sie im 2D-Dokument auf ein Raumflächen-Etikett, um die Elementinformationen zu öffnen
  2. Klicken Sie auf das Haussymbol in der oberen rechten Ecke der Elementinfo, um die Raumfläche in 3D zu öffnen und auszuwählen.

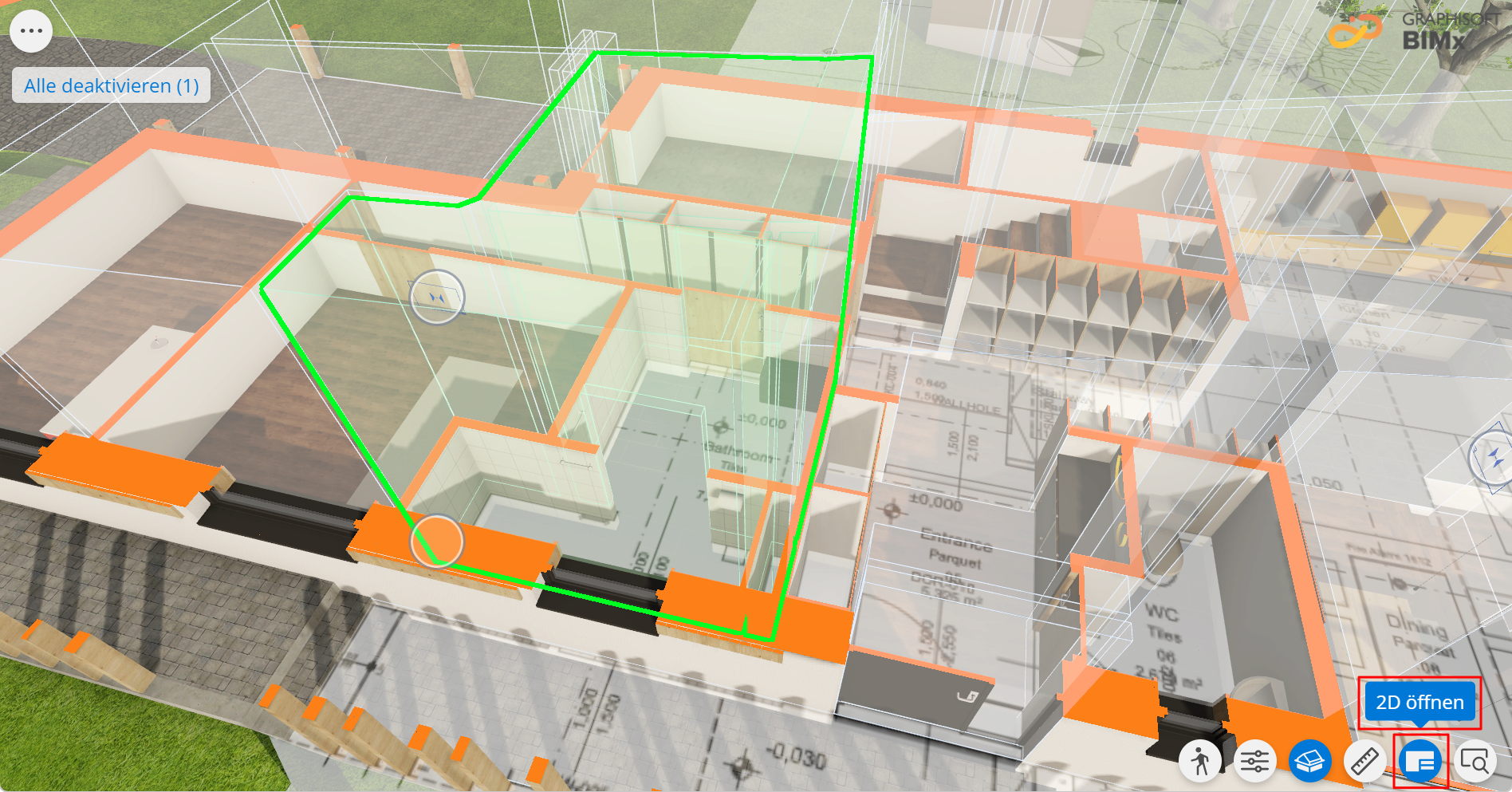

Um die Anzeige einer Raumfläche von 3D auf 2D umzuschalten, klicken Sie im Menü unten rechts auf den Befehl In 2D öffnen.
