3D-Elemente und Ebenen ausblenden

Sichtbarkeit von 3D-Elementen und Ebenen in BIMx steuern

Anmerkung: BIMx Pro-Funktion. Sehen Sie es nicht? Erfahren Sie unter BIMx Pro Licensing, wie Sie auf die Pro-Funktionen zugreifen können.

Weitere Informationen zur Steuerung der Sichtbarkeit von 3D-Elementen und Ebenen in BIMx finden Sie unter Ausblenden von 3D-Elementen und Ebenen in BIMx.

3D-Elemente ausblenden

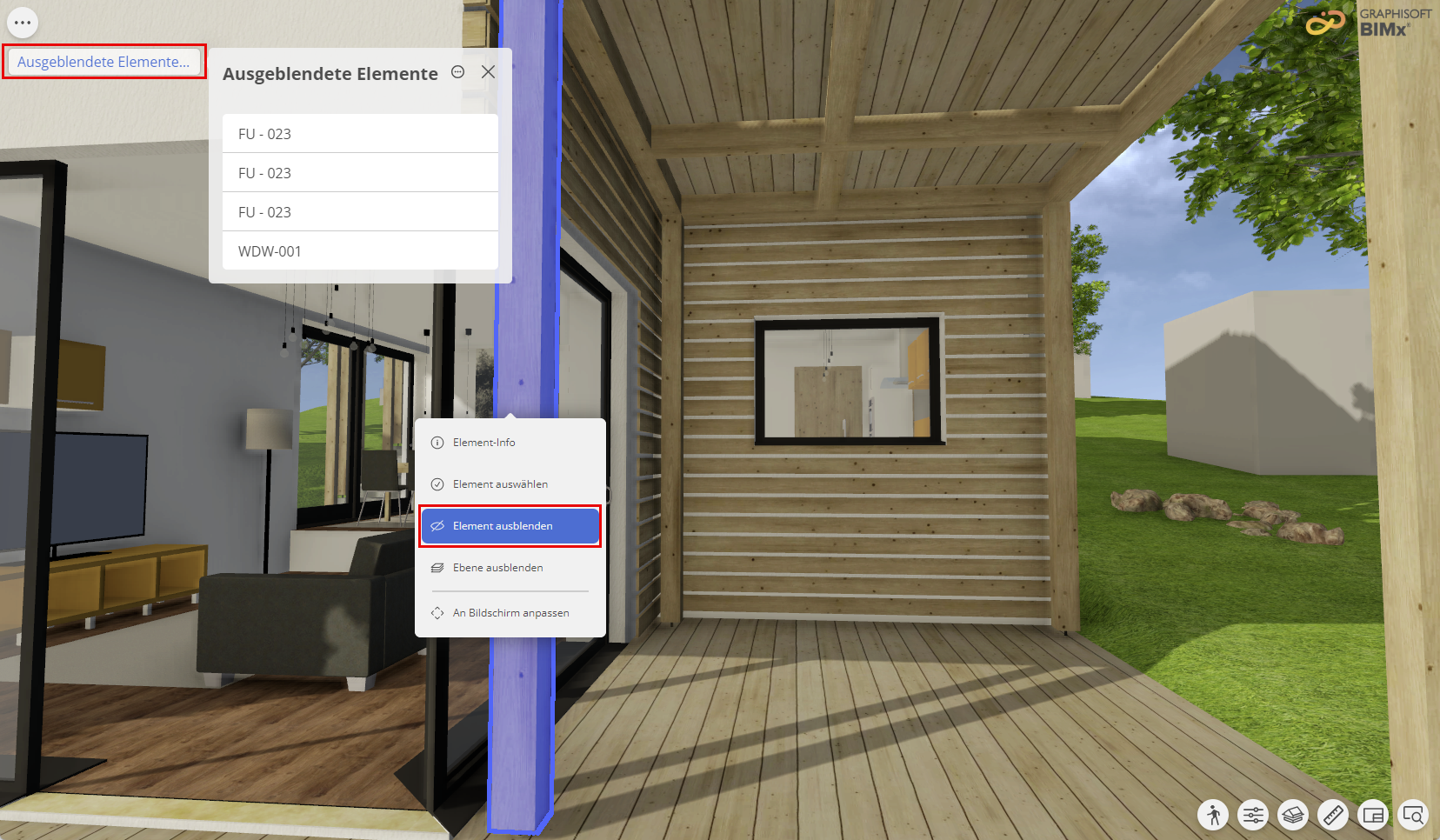

Wählen Sie Elemente aus und blenden Sie sie mit der Funktion „Elemente ausblenden“ in der BIMx-Auswahlpalette aus.

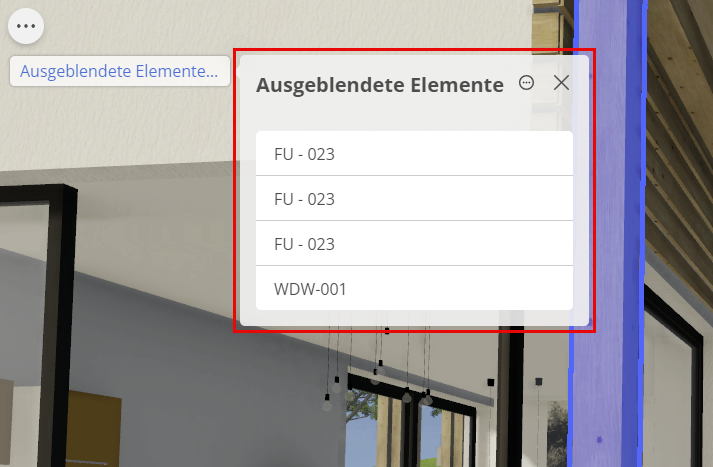

Palette der ausgeblendeten Elemente



Klicken Sie auf die Beschriftung der ausgeblendeten Elemente, um diese Palette zu öffnen.

Die Palette listet ausgeblendete Elemente in alphabetischer Reihenfolge nach ihrer Archicad-ID auf.

  1. Blenden Sie Elemente ein, indem Sie auf ihre ID klicken.

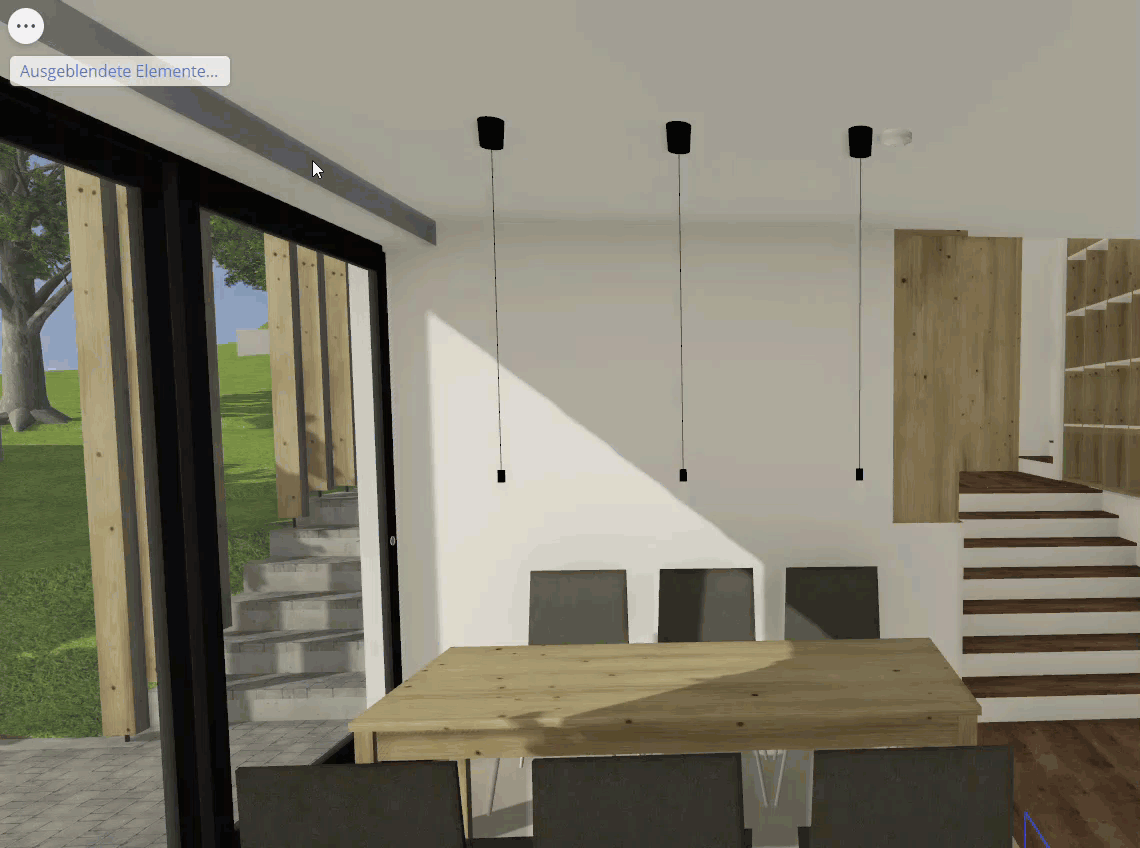

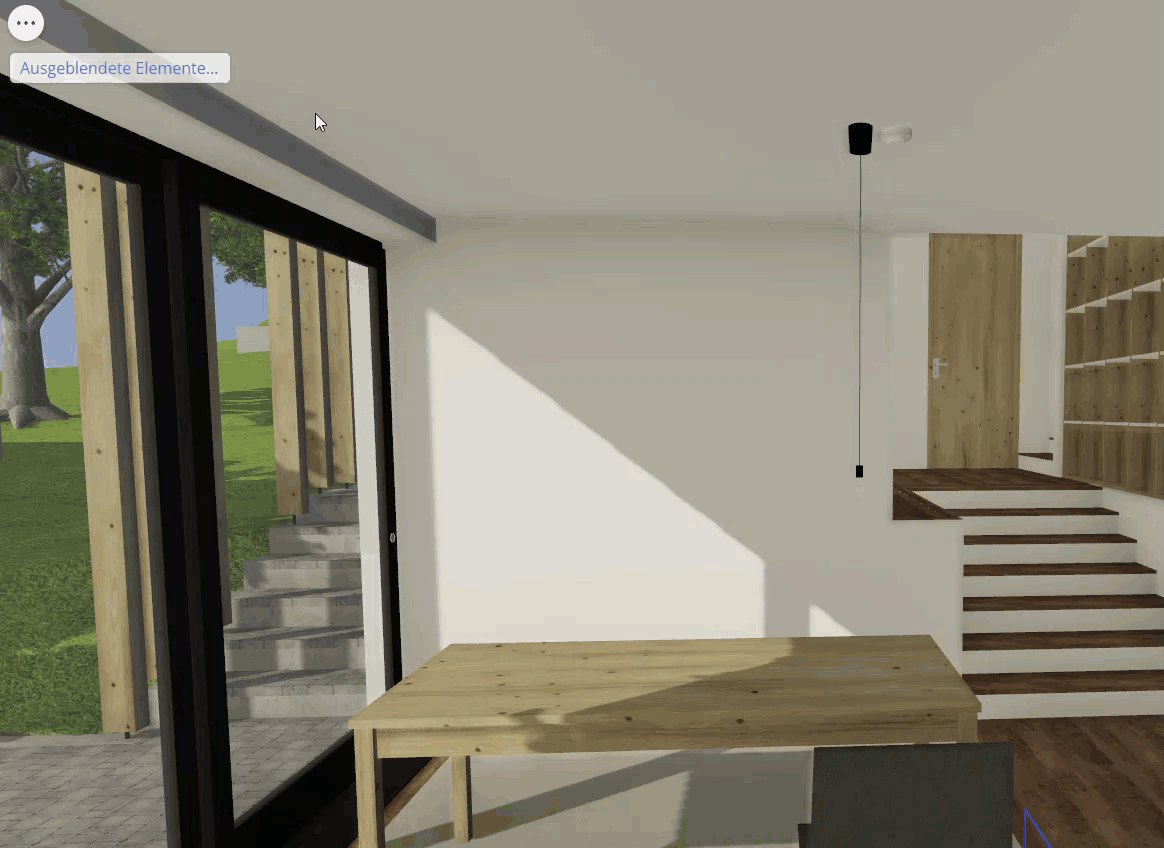

  2. Zeigen Sie alle an, um sie wieder sichtbar zu machen.

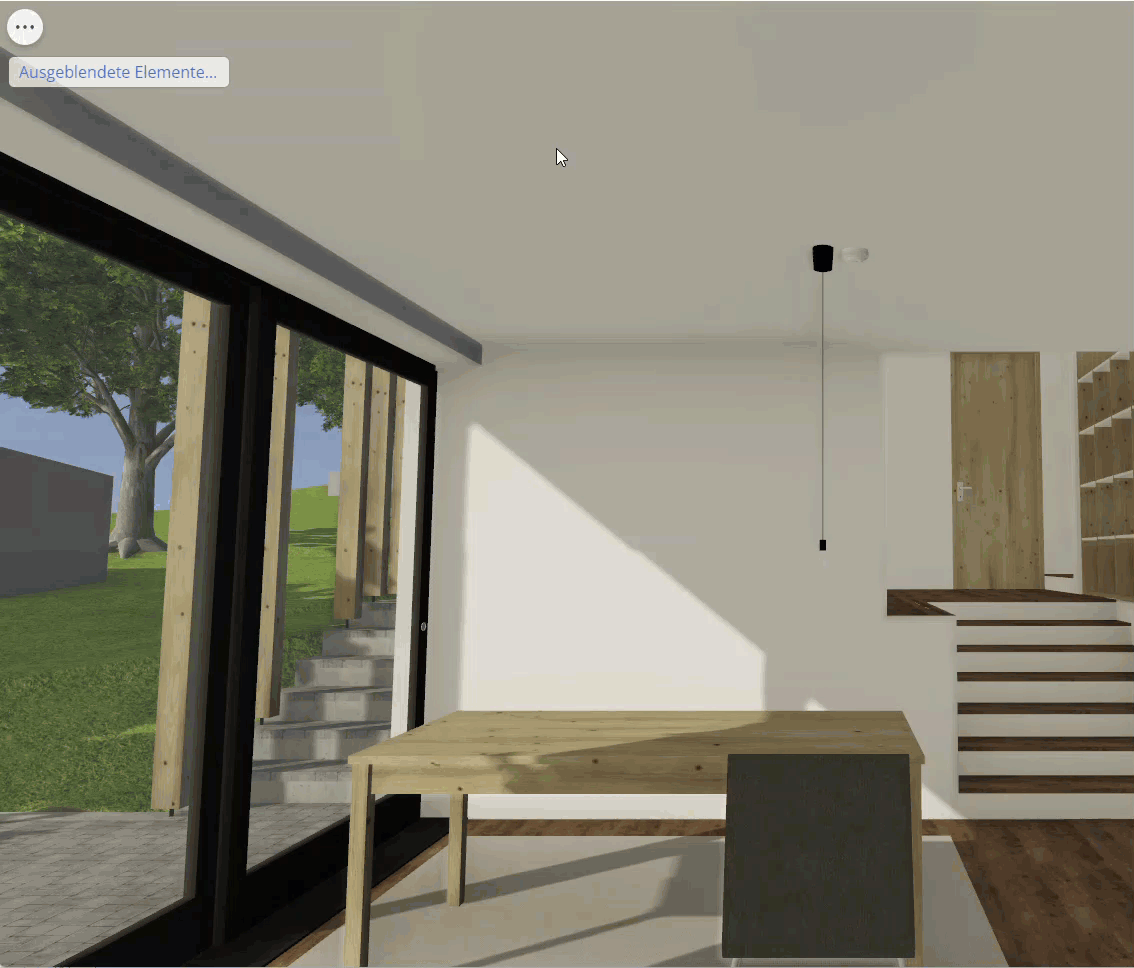

  3. Invertieren Sie die Ansicht, um schnell ein oder mehrere ausgeblendete Elemente zu isolieren und anzuzeigen.

Ebenen ausblenden

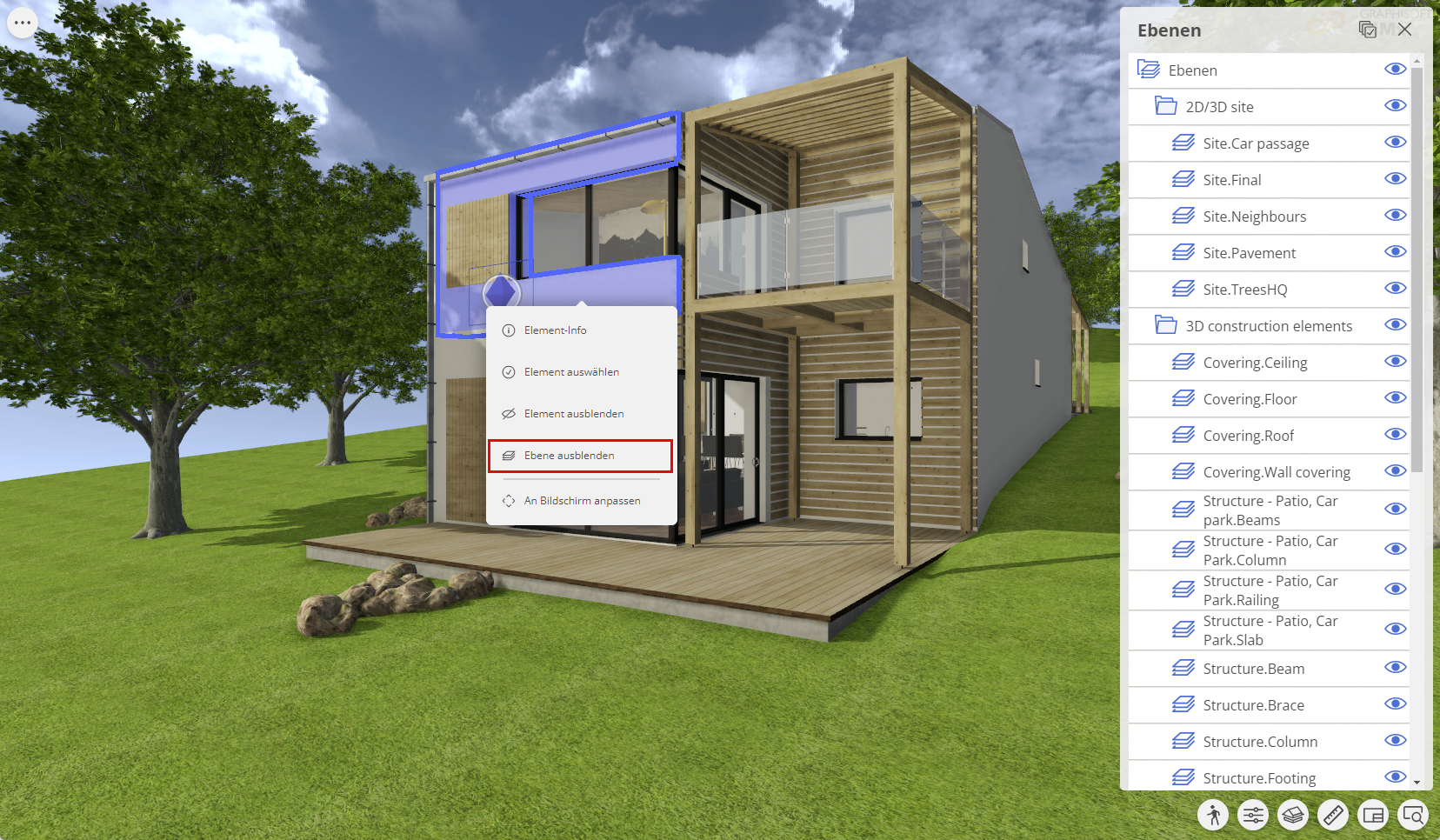

Um die Ebene eines Elements auszublenden, klicken Sie mit der rechten Maustaste auf das Element und wählen Sie im Kontextmenü Ebene ausblenden.

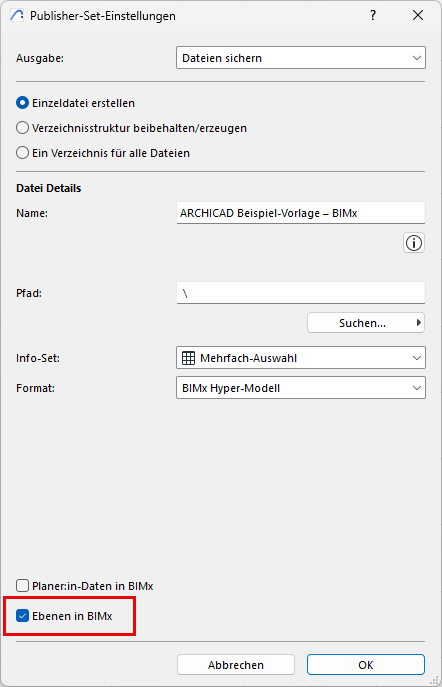

Anmerkung: Um Ebenen in Ihrem BIMx-Modell zu verwenden, muss das Archicad-Modell mit dieser Option veröffentlicht werden: Aktivieren Sie in den Eigenschaften des Archicad-Publisher-Sets vor der Veröffentlichung das Kontrollkästchen „Ebenen in BIMx verwenden“.

Diese Option ist ab der Archicad-Version 28 verfügbar und standardmäßig aktiviert.

Palette der ausgeblendeten Ebenen



Klicken Sie auf die Beschriftung Ausgeblendete Ebenen in der oberen linken Ecke, um die Palette Ausgeblendete Ebenen zu öffnen. Verwenden Sie diese Funktion zum:

  • Einblenden bestimmter oder aller ausgeblendeten Ebenen
  • Identifizieren der Anzahl der ausgeblendeten Ebenen und ihrer IDs
  • Öffnen der Ebenen-Palette
  • Invertieren der Ansicht, um alle Elemente der ausgeblendeten Ebene zu isolieren und anzuzeigen

Ebenen-Palette

Die Ebenen-Palette zeigt die Struktur der hierarchischen Ebenen des Archicad-Projekts.

Sie können die Ebenen-Palette über das Schnellmenü „Ansichten“ oder die Palette „Ausgeblendete Ebenen“ öffnen. Verwenden Sie diese Funktion zum:

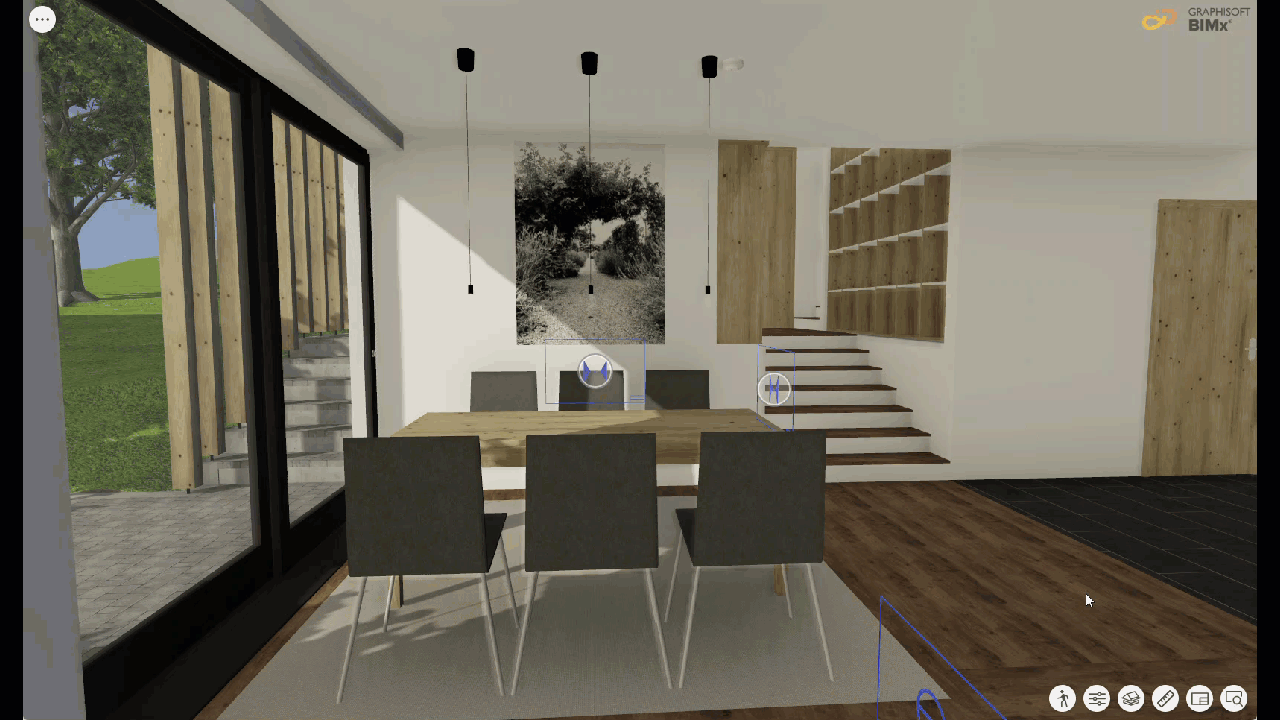

  • Aus- oder Einblenden von Ebenen und Ebenenordnern durch Tippen auf das Augensymbol
  • Identifizieren und Hervorheben aller Elemente in einer Ebene durch Tippen auf den Namen der Ebene
  • Erweitern und Reduzieren von Ordnern, Unterordnern oder sogar der gesamten Ebenenstruktur durch Antippen des Namens
Ebenenkombinationen sind auch in der oberen rechten Ecke der Ebenen-Palette verfügbar. Verwenden Sie Ebenenkombinationen, um mehrere Ebenen und Ebenenordner schnell auszublenden.

Anmerkung:

Anders als in Archicad werden bei der Auswahl einer anderen Ebenenkombination in BIMx keine Elemente angezeigt, die nicht im ursprünglichen 3D-Modell enthalten sind. Der Inhalt des BIMx Hyper-Modells muss vor der Veröffentlichung konfiguriert werden.
