Anzeigeeinstellungen
Definieren Sie für das 3D-Modell Einstellungen für Blickfeld, Parallelprojektion, Schattierung und Sonne.
Klicken Sie am unteren Bildschirmrand auf Anzeigeeinstellungen:
Blickfeld
Stellen Sie den Winkel des Kamerablickwinkels in 3D ein.

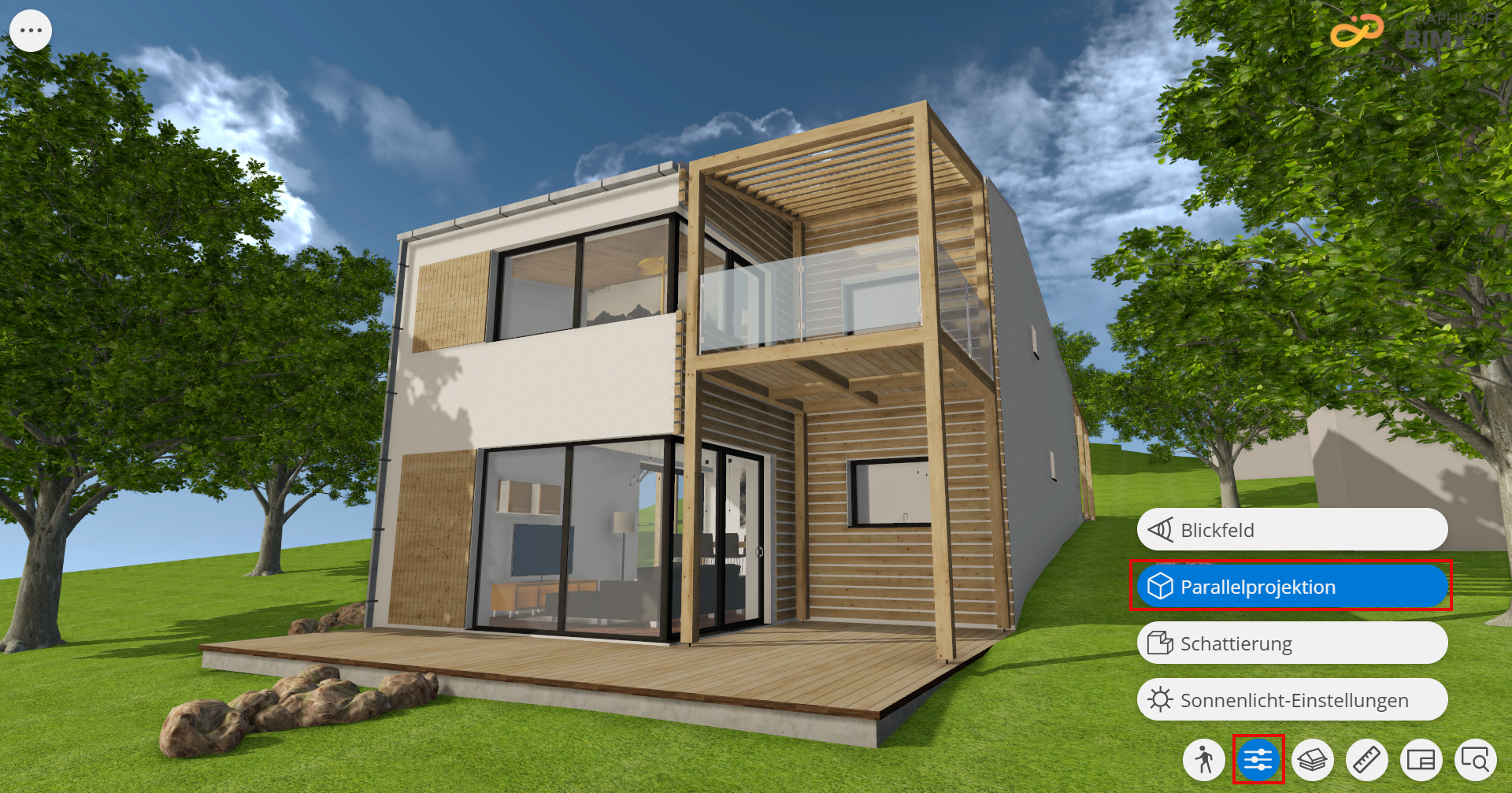

Parallelprojektion
Wechseln Sie in 3D zwischen Perspektive und Axonometrie. Die Parallelprojektion funktioniert mit der Orbit-Navigation und ermöglicht es Ihnen, das Gebäude von aussen zu betrachten.
Tipp: Durch Doppelklick oder Doppeltippen auf ein Element wird das Gebäude frontal angezeigt. Dies erleichtert die Erstellung von Ansichts- und Schnittdarstellungen in der Axonometrie. Sie können dies mit einer Schnittebene und verschiedenen Sonneneinstellungen nach Zeit kombinieren und Ihre Lieblingsansichten speichern.
Siehe auch BIMx-Einstellungen
Die Standardprojektion in BIMx hängt von den in Archicad definierten 3D-Ausschnitteinstellungen ab. Axonometrisch exportierte 3D-Modelle werden automatisch in Parallelprojektion geöffnet. Die Einstellungen für Schwerkraft, Cursor ausblenden, Joystick und Blickfeld sind in der Parallelprojektion deaktiviert.
Schattierung
Öffnen Sie das 3D-Modell und wählen Sie Schattierung.
Betrachten Sie Ihr Modell mit einer Vielzahl von Schattierungsoptionen!
Sonneneinstellungen und Projektlage
BIMx verwendet automatisch die reale Projektlage, basierend auf Ihren in Archicad eingestellten Standortdaten. Diese Ortsangaben werden in den BIMx-Einstellungen angezeigt, können aber bei Bedarf auch bearbeitet werden.
Definieren Sie die Sonneneinstellungen - entweder nach Datum und Uhrzeit oder durch Festlegen einer eigenen Sonnenposition. Auf diese Weise können Sie die genauen Schatten, die auf Ihr Gebäude und die angrenzenden Bereiche geworfen werden, anhand der Projektlage visualisieren.
Wenn Sie 3D-Ansichten oder Kamerapfade für BIMx mit Sonneneinstellungen für Datum und Uhrzeit (statt benutzerdefiniert) sichern, wird die Palette Sonneneinstellungen standardmäßig auf der Registerkarte "Datum und Uhrzeit" geöffnet.
Verwenden Sie den Schieberegler, um die Effekte von Sonnenaufgang bis Sonnenuntergang zu demonstrieren.
Siehe auch den Community-Artikel zum genauen Sonnenstand in BIMx Mobile.
Anti-Aliasing
Anti-Aliasing ist standardmässig aktiviert, um glattere Kanten in BIMx 3D-Ansichten zu gewährleisten.
Anti-Aliasing kann die Leistung beeinträchtigen. Wenn die Navigation langsamer wird, versuchen Sie, Anti-Aliasing im Menü Einstellungen zu deaktivieren.

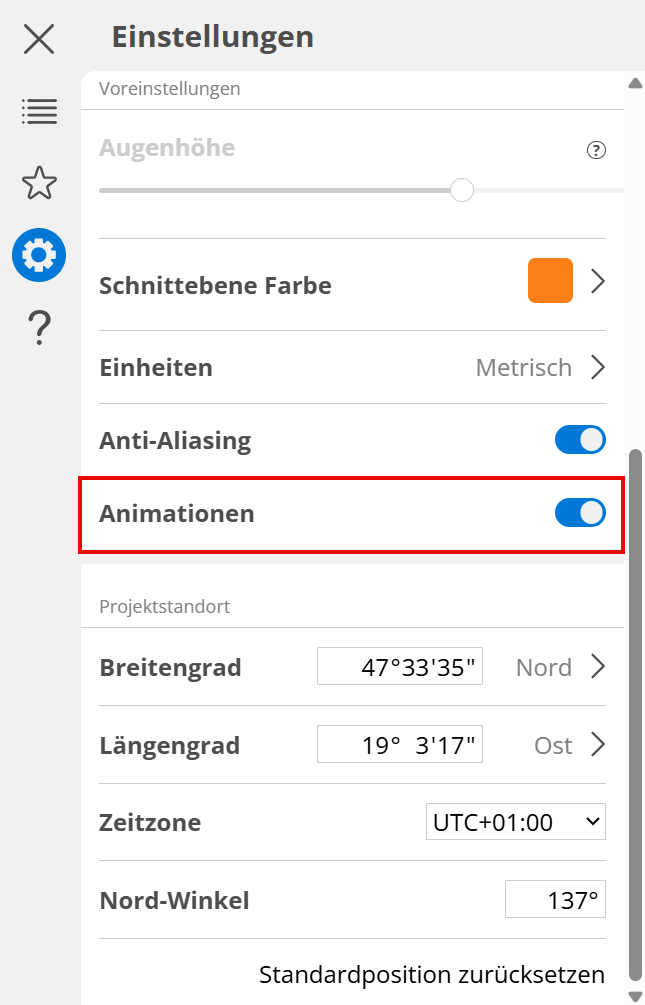

Animationen
Übergänge werden automatisch animiert, wenn Sie zwischen 2D und 3D wechseln, durch vordefinierte 3D-Ansichten navigieren (z. B. Favoriten, Galerieelemente oder im Befehl An Bildschirm anpassen) oder zwischen Parallelprojektion- und Perspektive umschalten.
Um Ihre Workflows zu beschleunigen und schneller zwischen den Darstellungen zu wechseln, schalten Sie die Option Animationen aus.
