Επίπεδο Κοπής σε 3D Μοντέλο (συντόμευση: C)

Εμφανίστε το εσωτερικό του κτηρίου χρησιμοποιώντας προσωρινά επίπεδα κοπής σε 3D

Για να δημιουργήσετε ένα επίπεδο κοπής:

1. Ανοίξτε το 3D Μοντέλο:

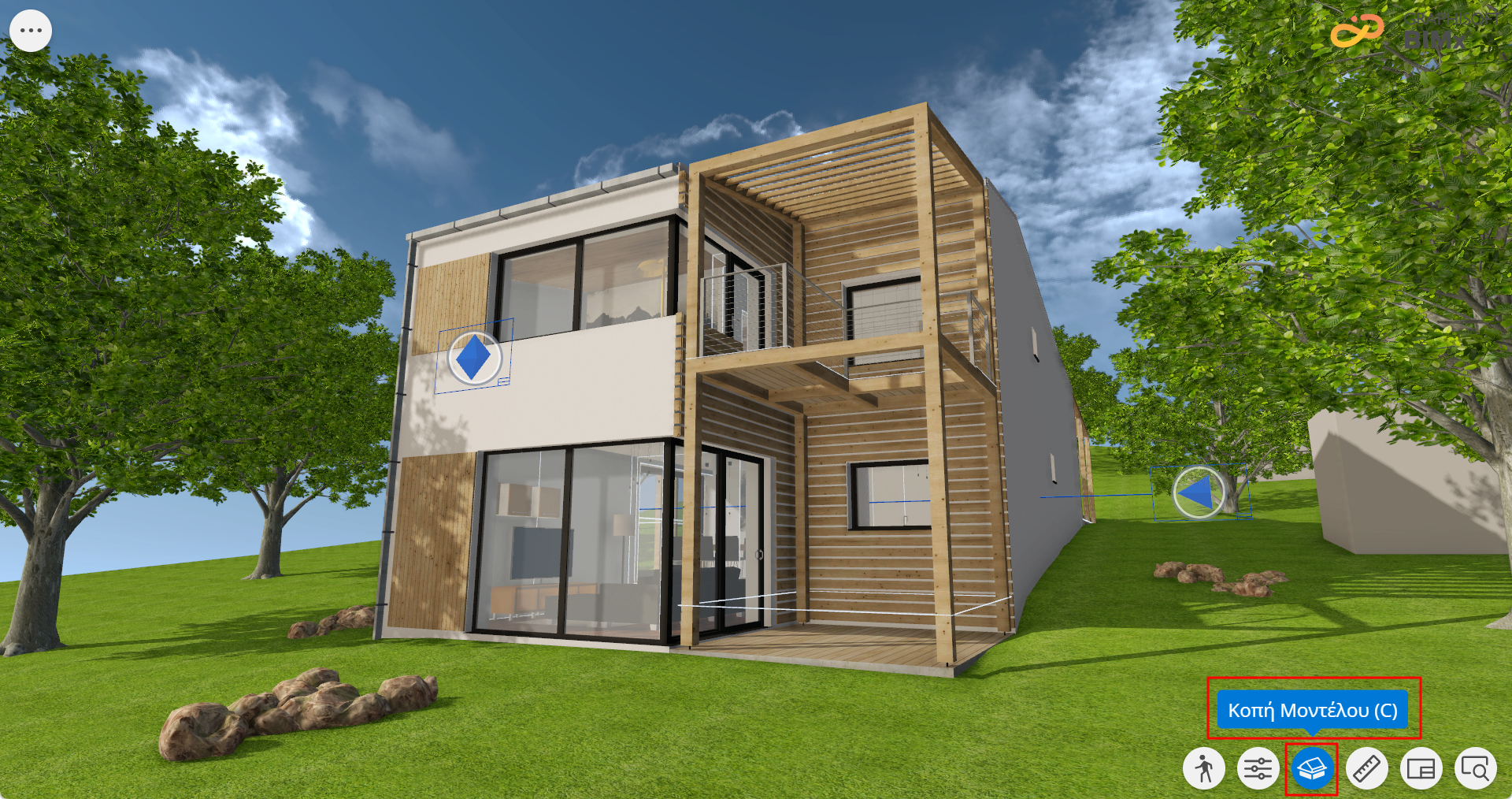

2. Κάντε κλικ στην εντολή Κοπή Μοντέλου στην κάτω δεξιά γωνία της οθόνης ή πατήστε C


3. Το μοντέλο κόβεται, εξ ορισμού, οριζόντια στο ύψος της τρέχουσας κάμερας. (Αυτό το ύψος κοπής απομνημονεύεται και χρησιμοποιείται όσο το 3D μοντέλο παραμένει ανοικτό.)
4. Κόψτε το μοντέλο οριζόντια ή διαγώνια αλλάζοντας το επίπεδο κοπής.
   Σημείωση:

   Το προσαρμόσιμο επίπεδο κοπής είναι ένα χαρακτηριστικό του BIMx Pro. Δεν το βλέπετε; Μάθετε πώς να αποκτήσετε πρόσβαση στις λειτουργίες του Pro στο Αδειοδότηση BIMx Pro

   Σημείωση: Για να μάθετε περισσότερα σχετικά με το Προσαρμοζόμενο επίπεδο κοπής, ανατρέξτε στην ενότητα Graphisoft Community Cut plane (Επίπεδο Κοπής)

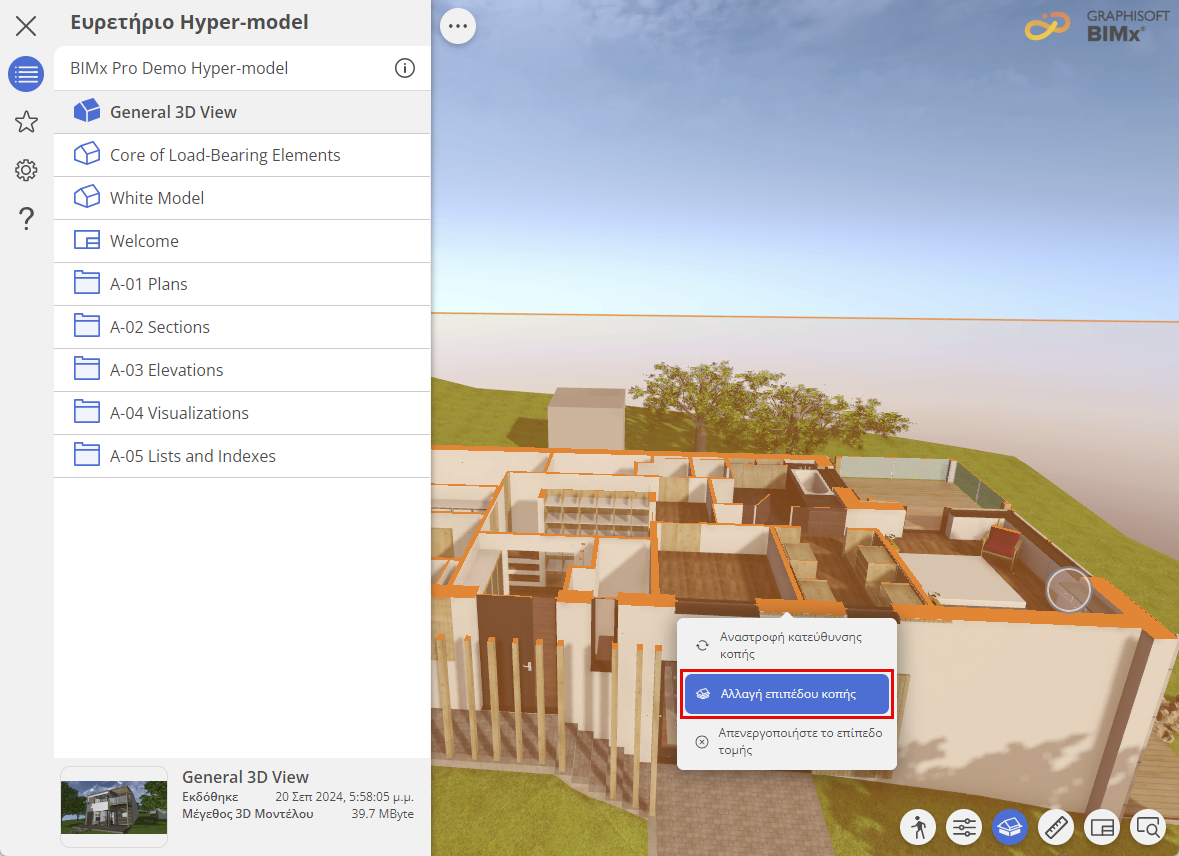

   1. Κάντε δεξί κλικ στην επιφάνεια κοπής, μετά την κοπή του μοντέλου

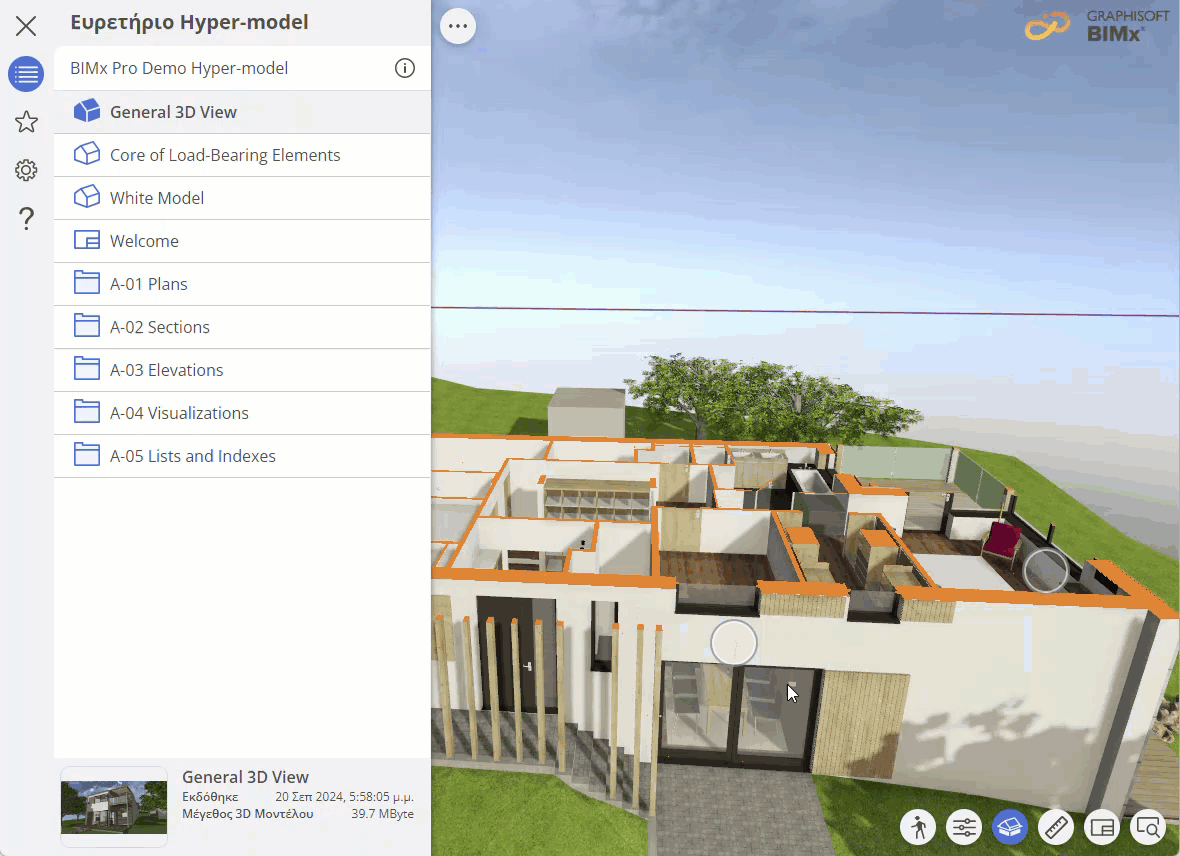

   2. Επιλέξτε Αλλαγή επιπέδου κοπής


   3. Μετακινήστε τον κέρσορα στην επιφάνεια στην οποία θέλετε να κόψετε παράλληλα.

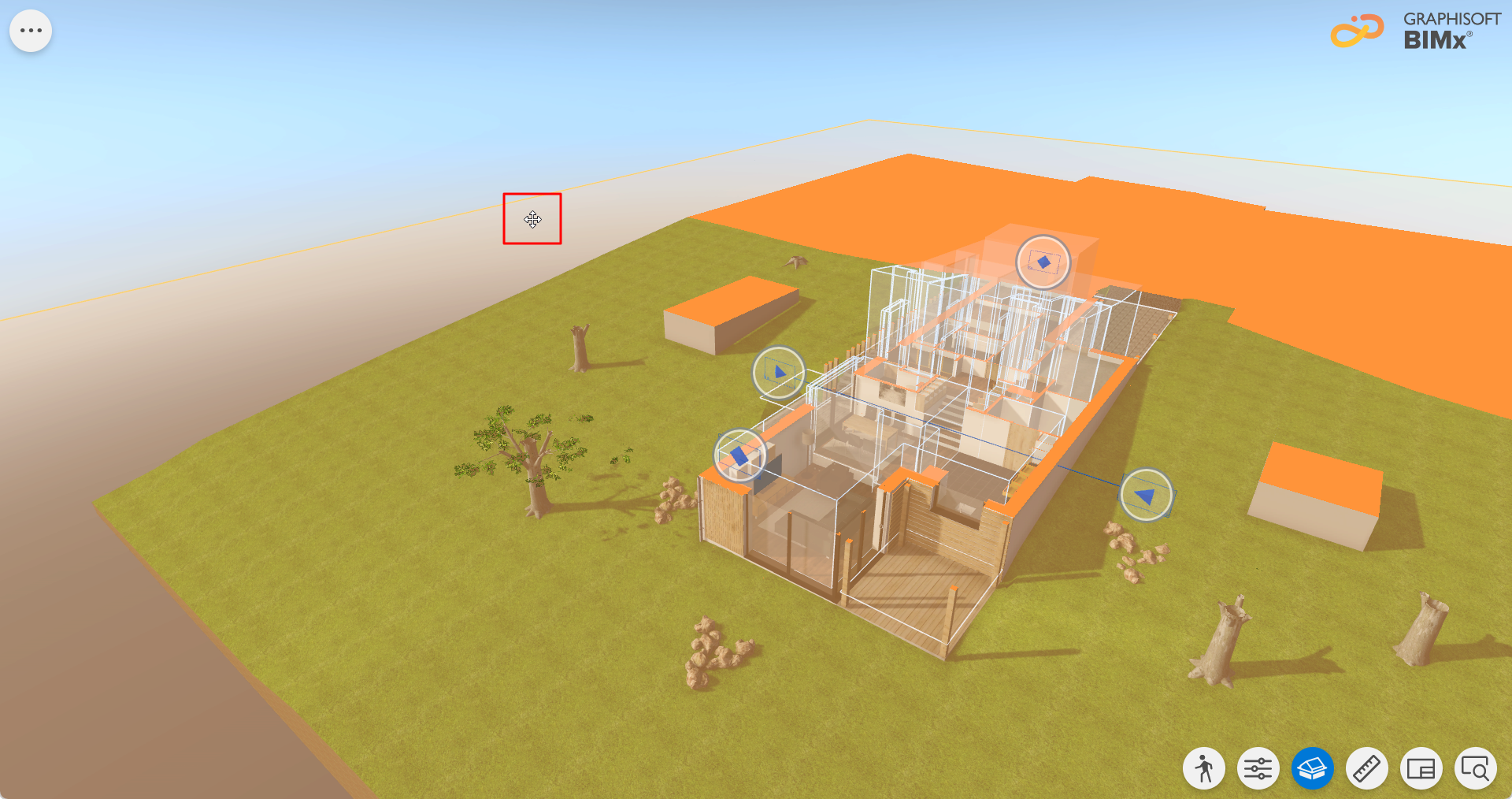

5. Περάστε με το ποντίκι πάνω από το πλαίσιο για να εμφανιστεί το Επίπεδο Κοπής. Μπορείτε να αλλάξετε το χρώμα του επιπέδου κοπής χρησιμοποιώντας τον Επιλογέα Χρώματος Επιπέδου Κοπής στις Ρυθμίσεις BIMx. Δείτε Επιλογέας Χρώματος Επιπέδου Κοπής


6. Κάντε κλικ και σύρετε το Επίπεδο Κοπής για να δείτε το μέρος του μοντέλου που χρειάζεστε.

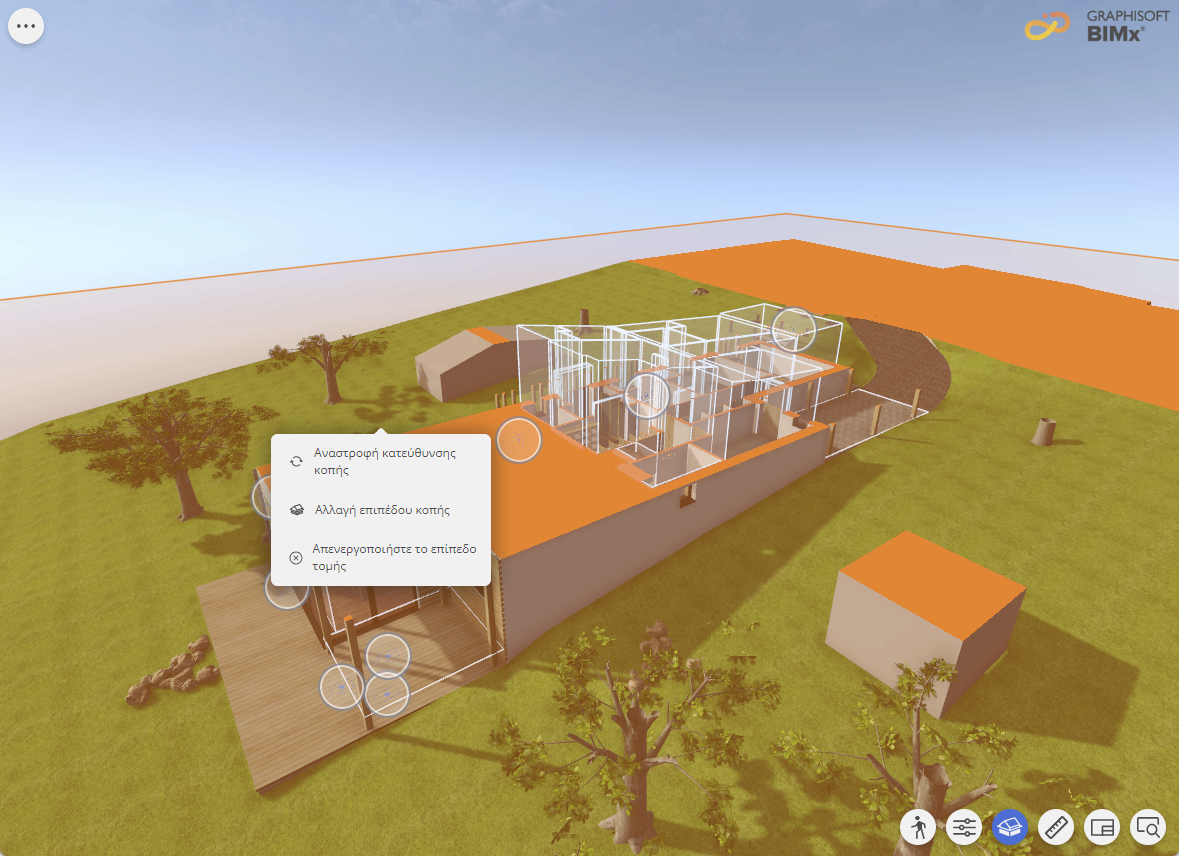

Κάντε δεξί κλικ οπουδήποτε στο επίπεδο κοπής για να δείτε το θεματικό μενού.

• Αναστροφή κατεύθυνσης κοπής, για να αναστρέψετε την κατεύθυνση της κοπής
• ΟΧΙ επίπεδο κοπής για να απενεργοποιήσετε το επίπεδο κοπής και να εμφανίσετε το πλήρες μοντέλο
• Αλλαγή επιπέδου κοπής για να αλλάξετε τον προσανατολισμό του επιπέδου κοπής.

Ή απενεργοποιήστε την εντολή Κοπή Μοντέλου, στην κάτω δεξιά γωνία της οθόνης (ή πατήστε C).

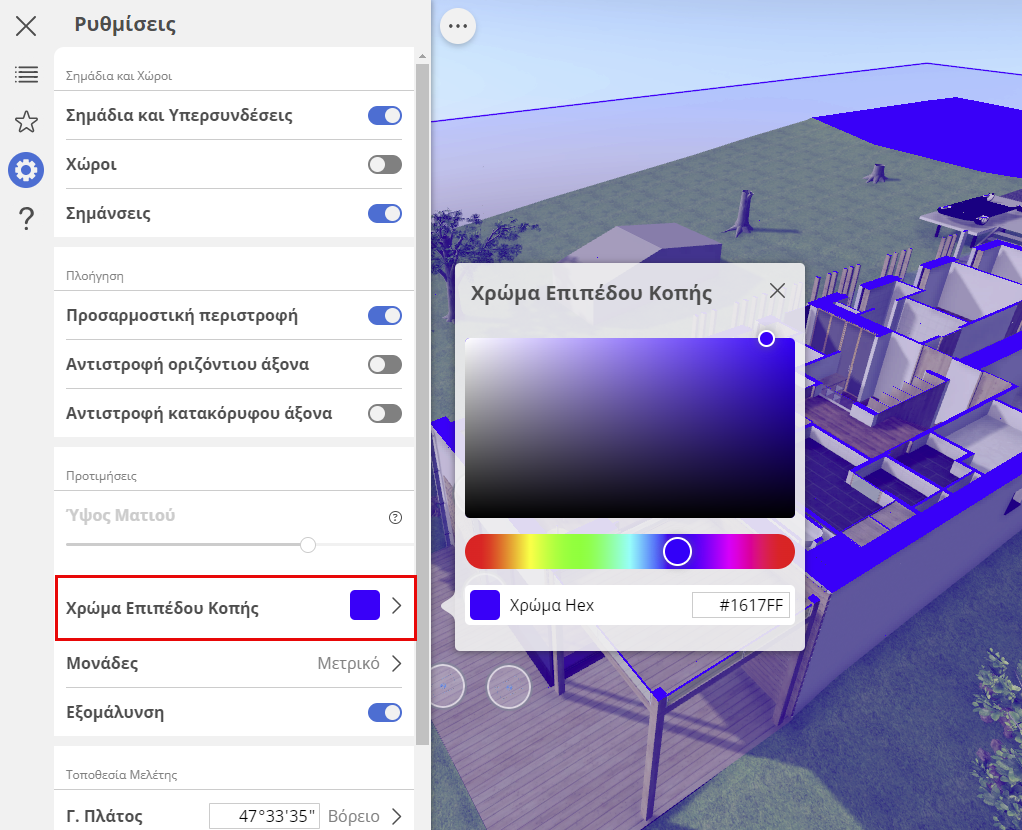

Επιλογέας Χρώματος Επιπέδου Κοπής

Προσαρμόστε την αναπαράσταση του 3D μοντέλου αλλάζοντας το χρώμα των κομμένων επιφανειών.

Χρησιμοποιήστε ένα ουδέτερο χρώμα για να διατηρήσετε την εστίαση στο σχέδιο ή υιοθετήστε την εταιρική σας ταυτότητα με τη δική σας χρωματική παλέτα. Χρειάζεται να επιλέξετε το εξειδικευμένο χρώμα σας μόνο μία φορά. Αποθηκεύεται στις Προτιμήσεις BIMx και εφαρμόζεται σε όλα τα μοντέλα σας.
