Απόκρυψη 3D στοιχείων και ριζόχαρτων

Έλεγχος ορατότητας 3D στοιχείων και ριζόχαρτων στο BIMx.

Σημείωση: Χαρακτηριστικό του BIMx Pro. Δεν το βλέπετε; Μάθετε πώς να αποκτήσετε πρόσβαση στις λειτουργίες του Pro στο Αδειοδότηση BIMx Pro

Για να μάθετε περισσότερα σχετικά με τον έλεγχο της ορατότητας των 3D στοιχείων και των ριζόχαρτων στο BIMx, ανατρέξτε στην ενότητα Απόκρυψη 3D στοιχείων και ριζόχαρτων στο BIMx.

Απόκρυψη 3D στοιχείων

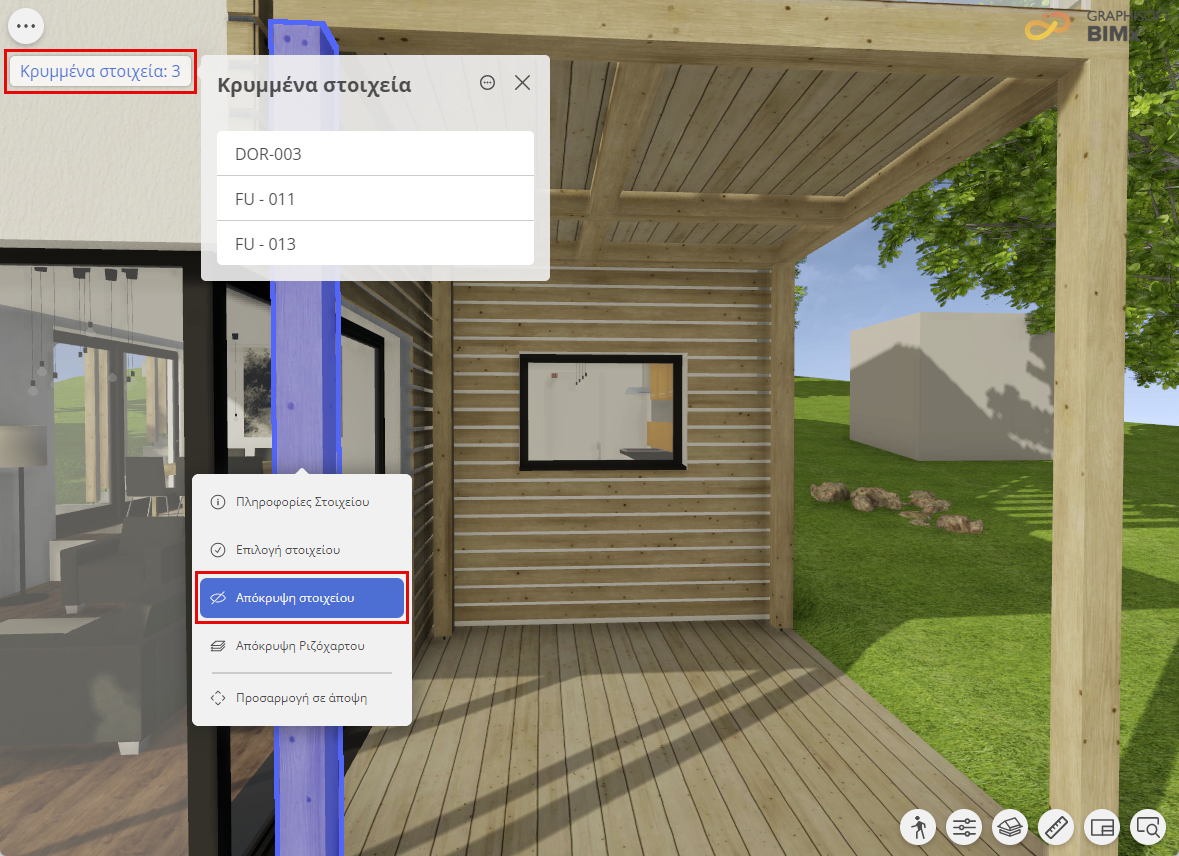

Επιλέξτε και αποκρύψτε στοιχεία, χρησιμοποιώντας τη λειτουργία απόκρυψης στοιχείων από την παλέτα επιλογής του BIMx.

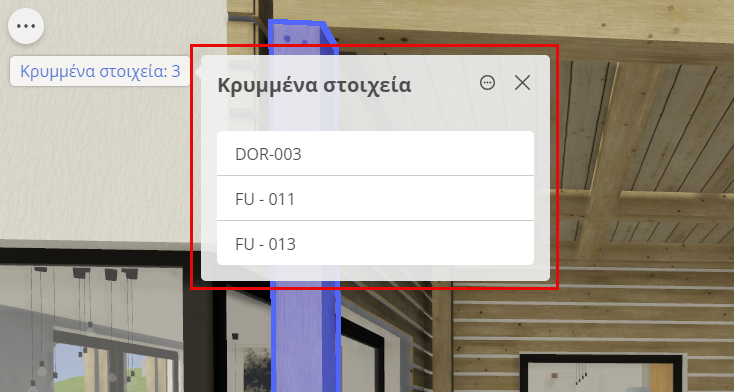

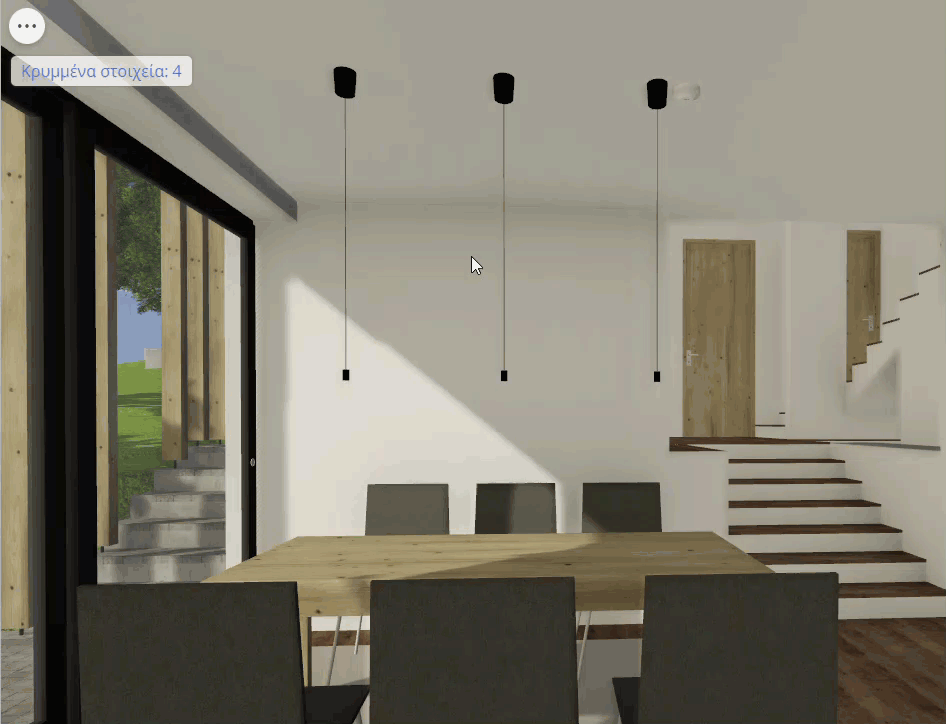

Παλέτα κρυμμένων στοιχείων



Κάντε κλικ στην ετικέτα κρυμμένων στοιχείων για να ανοίξετε αυτή την παλέτα.

Η παλέτα απαριθμεί τα κρυμμένα στοιχεία με αλφαβητική σειρά βάσει του Archicad ID τους.

  1. Αποκαλύψτε τα στοιχεία κάνοντας κλικ στο ID τους.

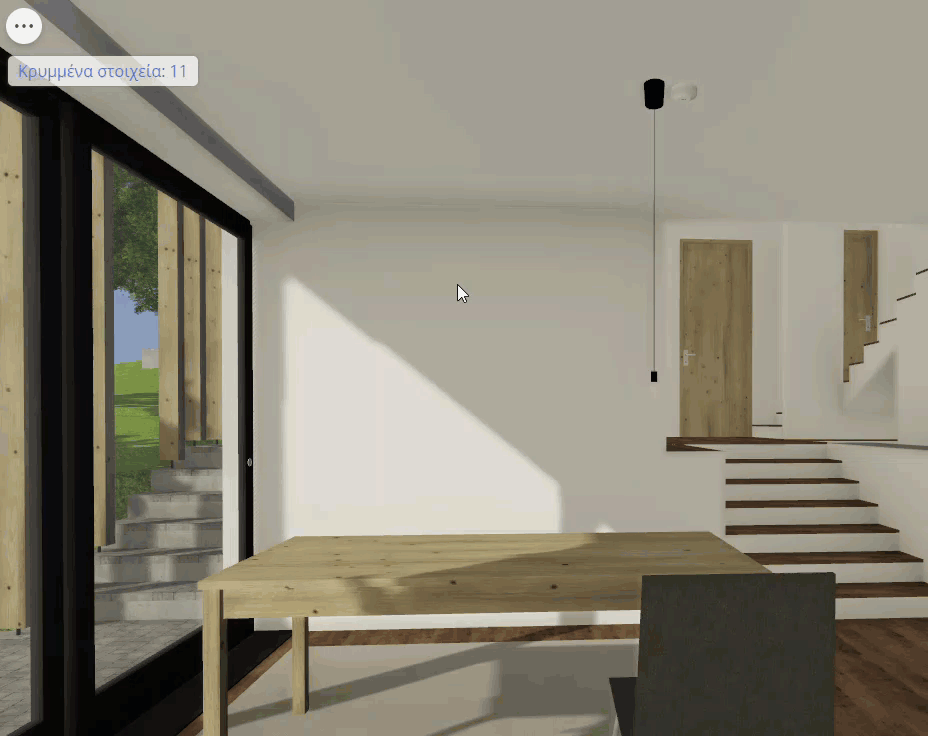

  2. Αποκάλυψη όλων για να τα κάνετε και πάλι ορατά.

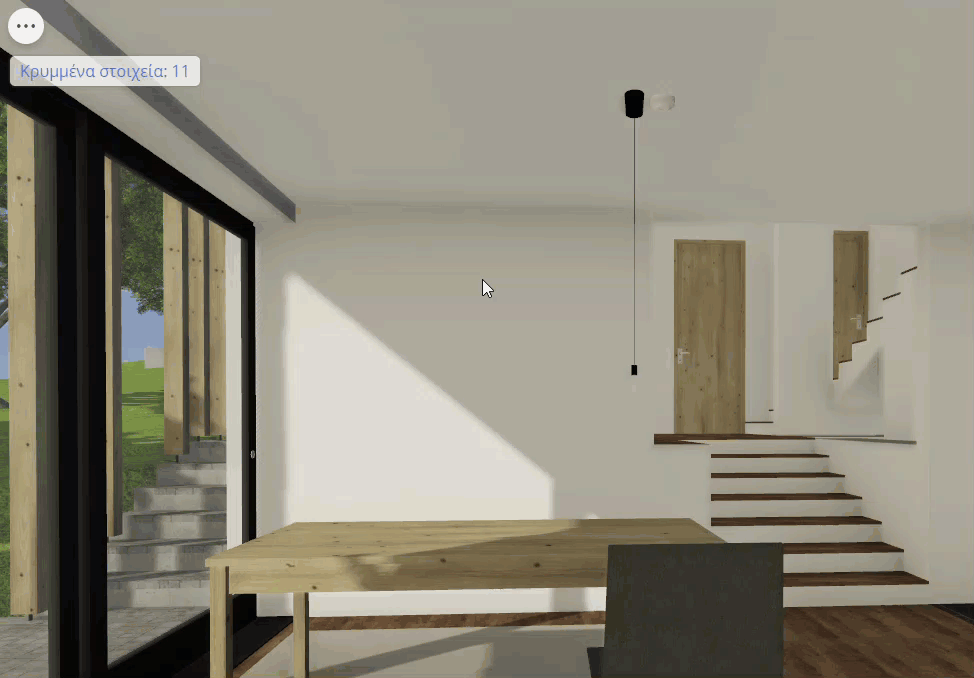

  3. Αντιστρέψτε την άποψη για να απομονώσετε και να δείτε γρήγορα ένα ή περισσότερα κρυμμένα στοιχεία.

Απόκρυψη Ριζόχαρτων

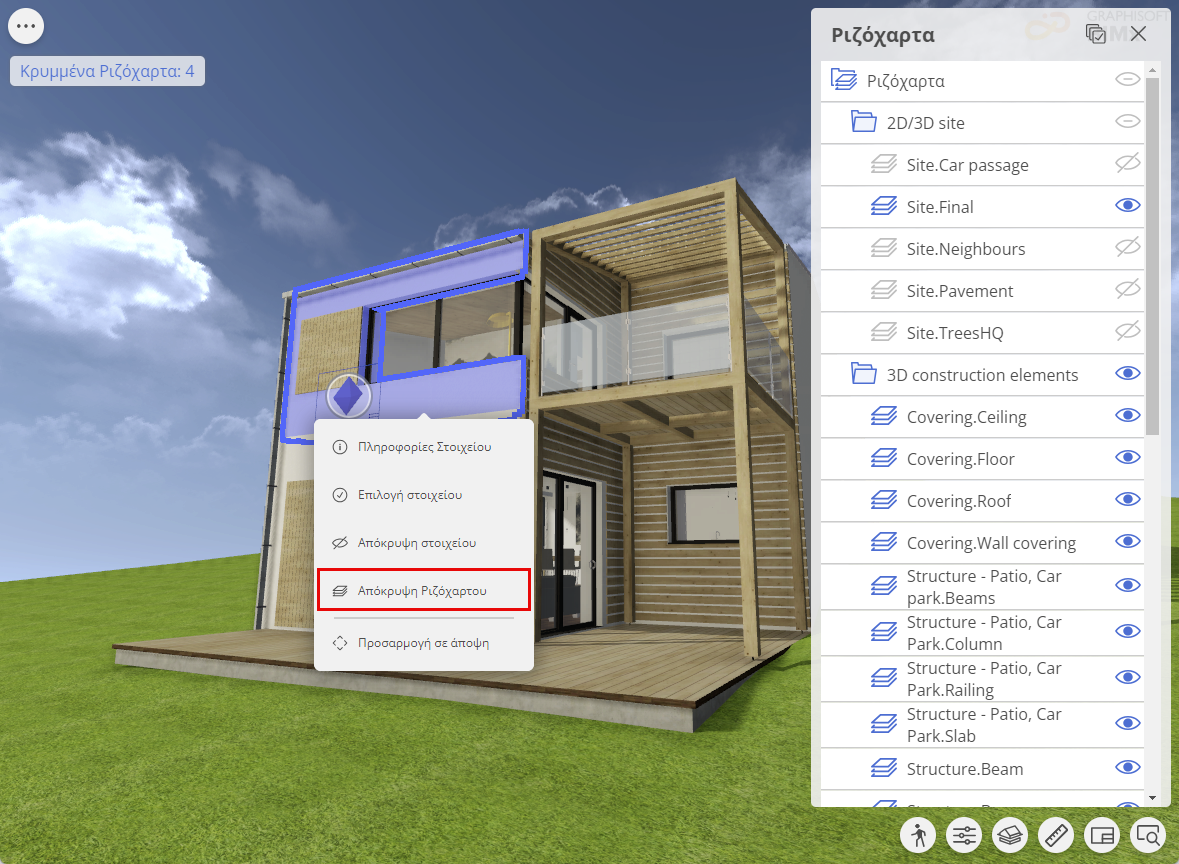

Για να αποκρύψετε το ριζόχαρτο ενός στοιχείου, κάντε δεξί κλικ στο στοιχείο και επιλέξτε Απόκρυψη Ριζόχαρτου στο θεματικό μενού.

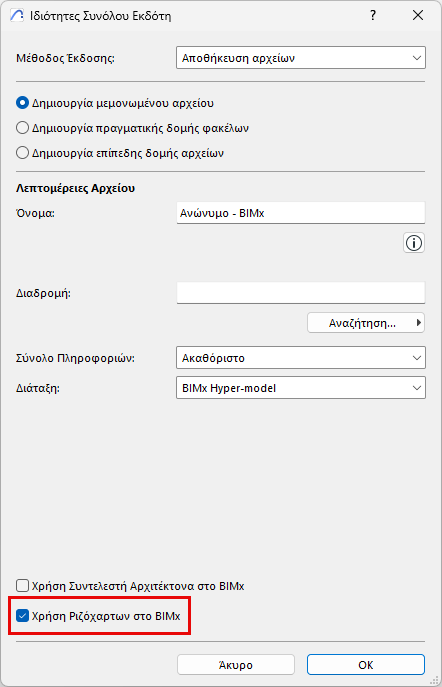

Σημείωση: Για να χρησιμοποιήσετε ριζόχαρτα στο μοντέλο BIMx, το μοντέλο Archicad πρέπει να εκδοθεί με ενεργοποιημένη αυτή την επιλογή: στο Ιδιότητες Συνόλου Εκδότη Archicad, πριν από την έκδοση, τσεκάρετε το κουτάκι "Χρήση Ριζόχαρτων στο BIMx".

Αυτή η επιλογή είναι διαθέσιμη και ενεργοποιημένη εξ ορισμού από την έκδοση 28 του Archicad.

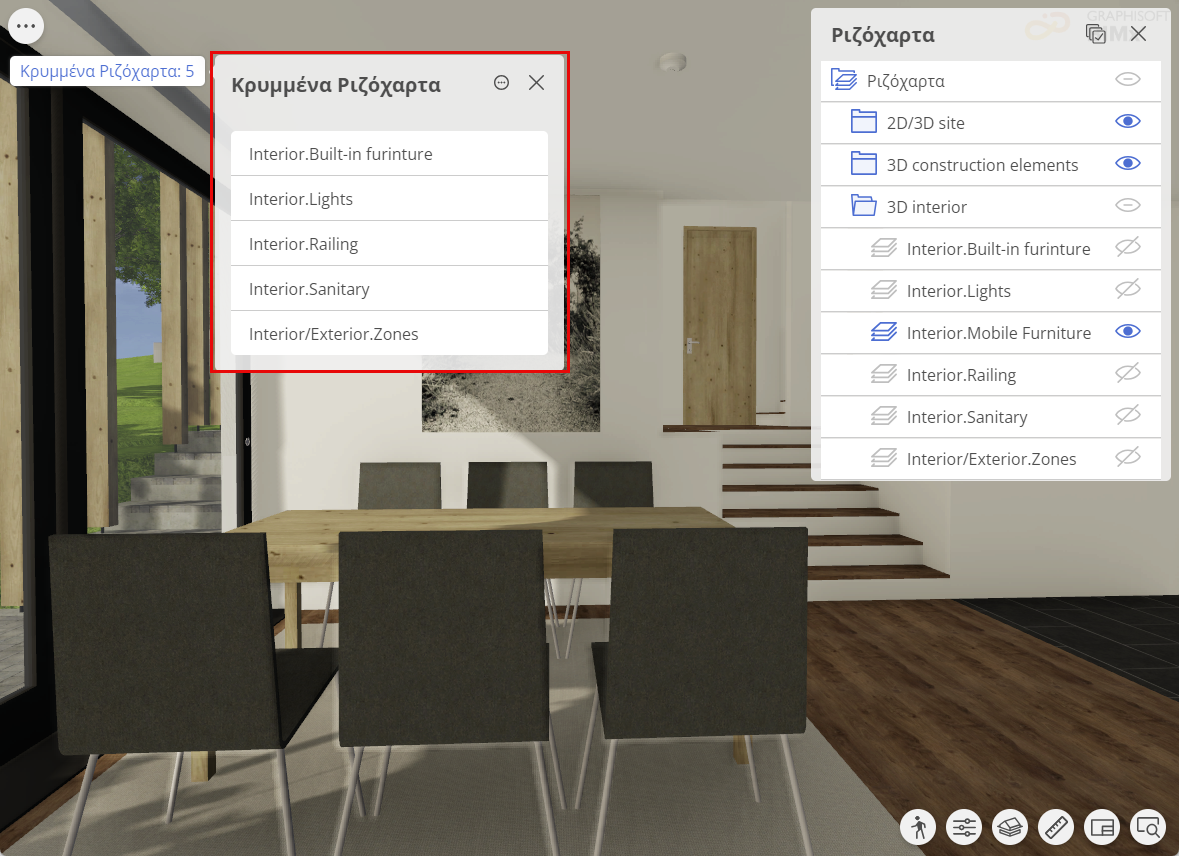

Παλέτα κρυμμένων ριζόχαρτων



Κάντε κλικ στην ετικέτα Κρυμμένα Ριζόχαρτα, στην επάνω αριστερή γωνία, για να ανοίξετε την παλέτα Κρυμμένα Ριζόχαρτα. Χρησιμοποιήστε την για:

  • Αποκάλυψη συγκεκριμένων ή όλων των κρυμμένων ριζόχαρτων
  • Ταυτοποίηση του αριθμού των κρυμμένων ριζόχαρτων και των ID τους
  • Άνοιγμα παλέτας Ριζόχαρτων
  • Αντιστροφή άποψης για απομόνωση και εμφάνιση όλων των στοιχείων κρυμμένων ριζόχαρτων

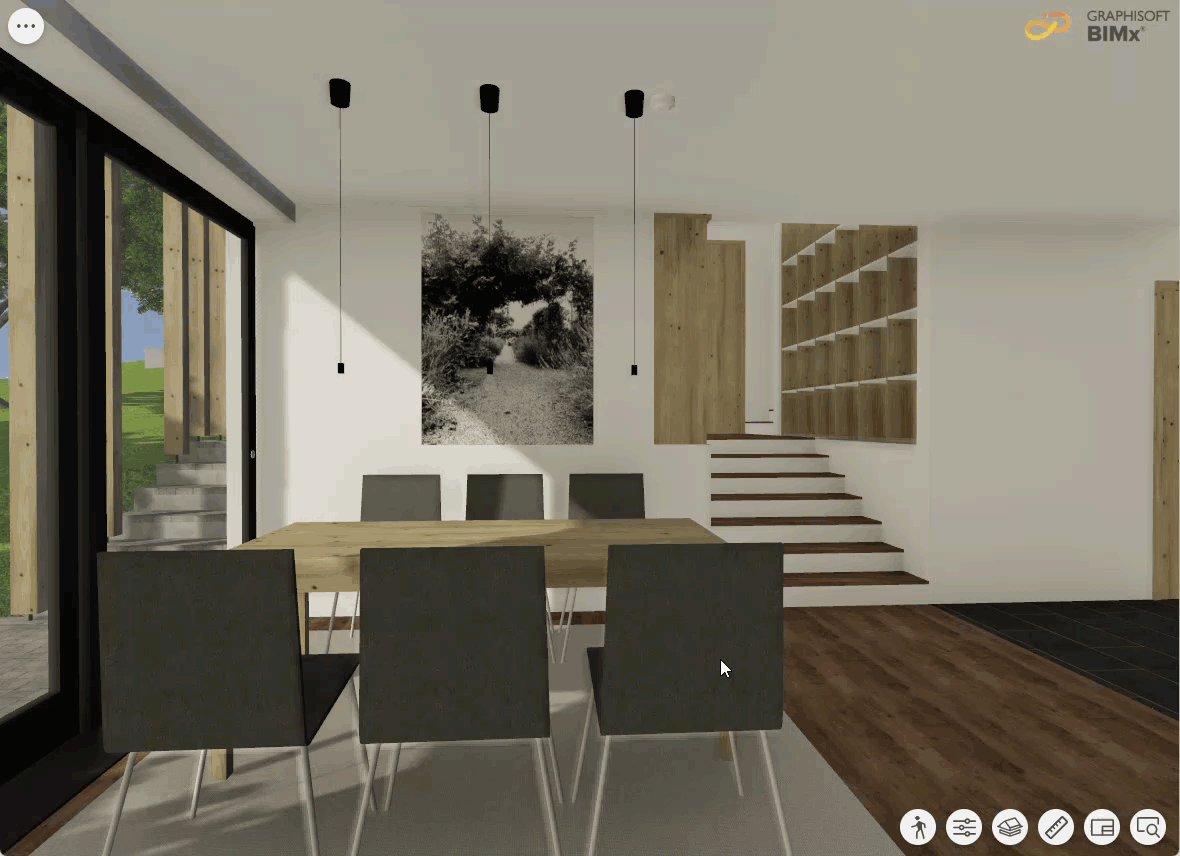

Παλέτα Ριζόχαρτων

Η παλέτα Ριζόχαρτα παραθέτει την ιεραρχική δομή των ριζόχαρτων της Μελέτης Archicad.

Μπορείτε να ανοίξετε την παλέτα Ριζόχαρτα στο γρήγορο μενού Άποψη ή στην παλέτα Κρυμμένα Ριζόχαρτα. Χρησιμοποιήστε την για:

  • Απόκρυψη ή αποκάλυψη ριζόχαρτων και φακέλων ριζόχαρτων, αγγίζοντας το εικονίδιο Μάτι
  • Ταυτοποίηση και επισήμανση όλων των στοιχείων ενός ριζόχαρτου, αγγίζοντας το όνομα του ριζόχαρτου
  • Ανάπτυξη και σύμπτυξη φακέλων, υποφακέλων ή ακόμη και την πλήρη δομή ριζόχαρτων, αγγίζοντας το όνομά τους

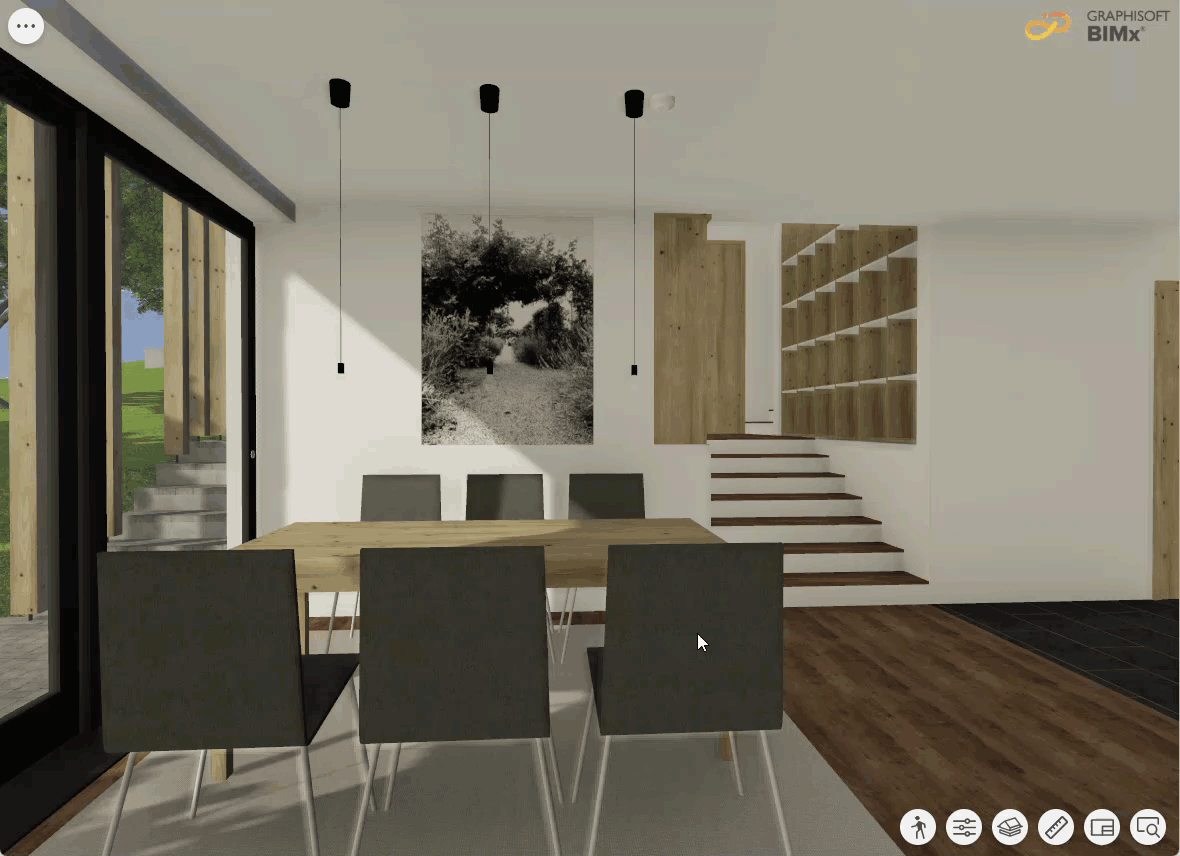

Οι συνδυασμοί ριζόχαρτων είναι επίσης διαθέσιμοι από την επάνω δεξιά γωνία της παλέτας Ριζόχαρτα. Χρησιμοποιήστε συνδυασμούς ριζόχαρτων για να αποκρύψετε γρήγορα πολλά ριζόχαρτα και φακέλους ριζόχαρτων.

Σημείωση:

Σε αντίθεση με το Archicad, η επιλογή ενός άλλου συνδυασμού ριζόχαρτων στο BIMx δεν θα αποκαλύψει στοιχεία που δεν περιλαμβάνονται στο αρχικό 3D μοντέλο. Το περιεχόμενο του BIMx Hyper-model πρέπει να καθορίζεται πριν από τη έκδοση.
