Ajustes de Pantalla
Establezca los ajustes del Campo de vista, Proyección Paralela, Sombreado y Sol para el modelo 3D.

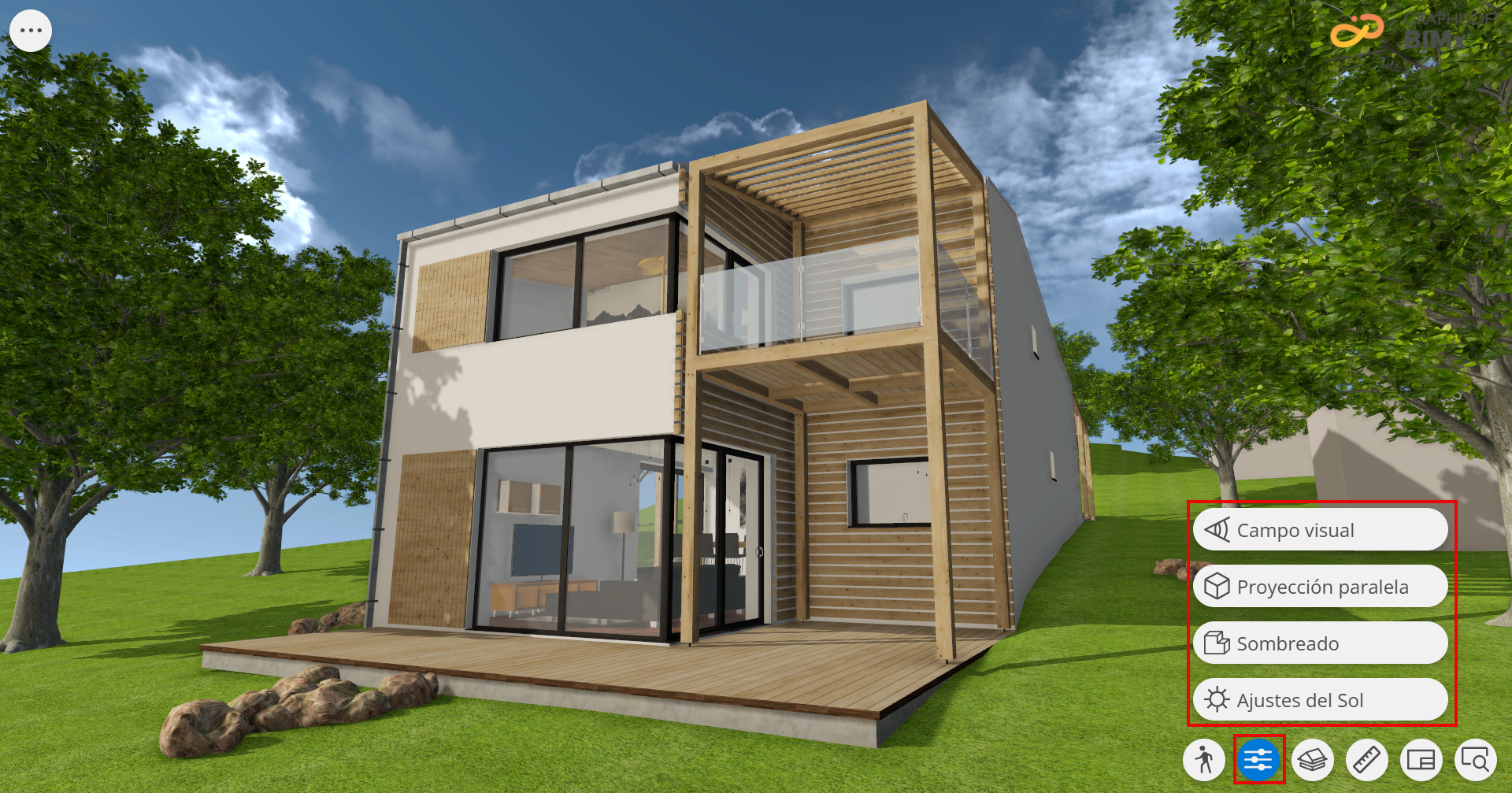

Haga clic en Ajustes de Pantalla en la parte inferior de la pantalla:
Campo de Visión
Configure el ángulo del cono de visión de la cámara en 3D.

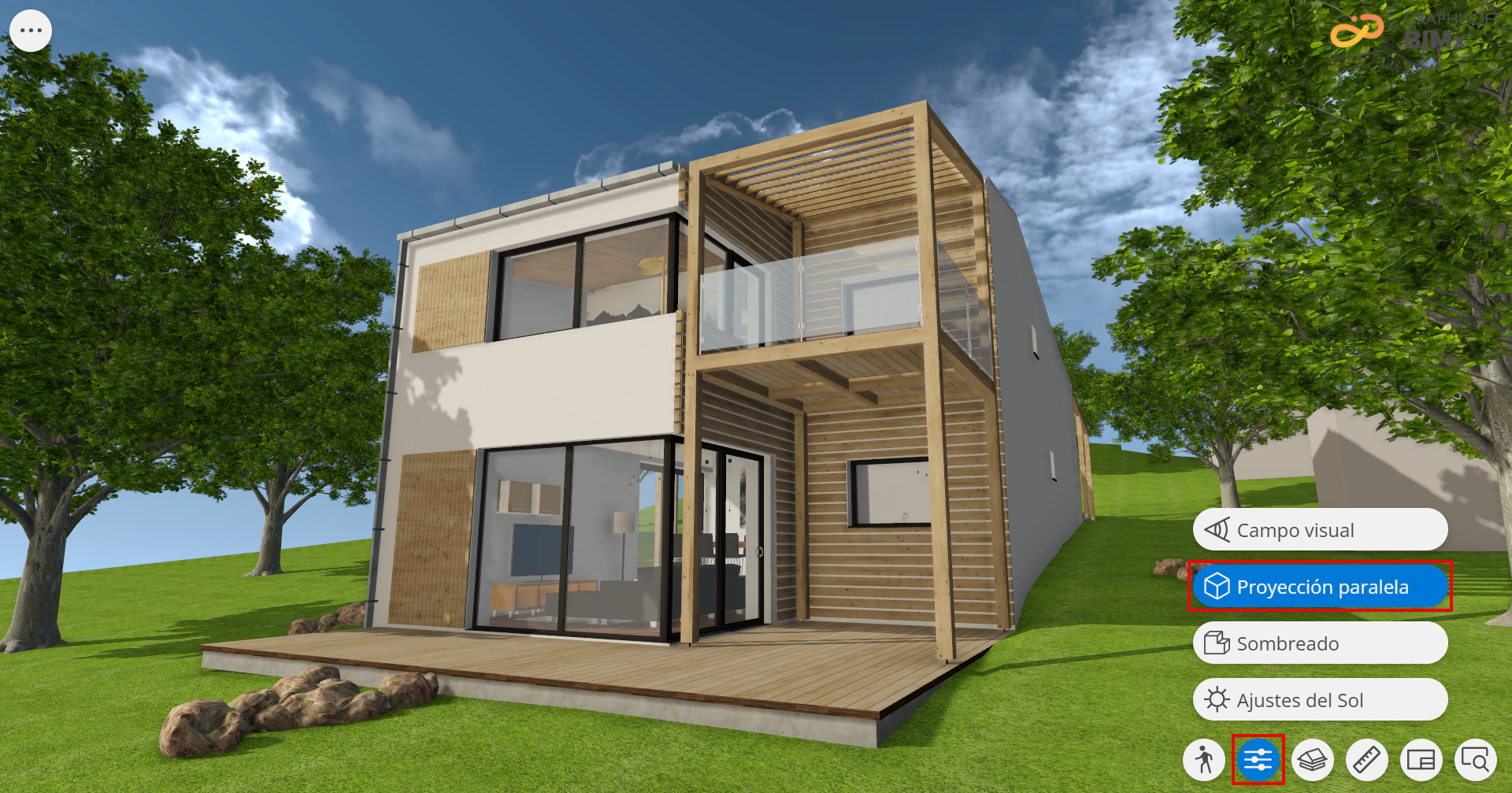

Proyección Paralela
Cambia entre Perspectiva y Proyección Paralela en 3D. La proyección paralela funciona con la navegación Orbit, que permite ver el edificio sólo desde el exterior.
Consejo: Al hacer doble clic o pulsar dos veces sobre un elemento, hará que el edificio pase a la vista frontal. Esto ayudará a crear fácilmente vistas de alzado/sección en axonometría. Se puede combinar con un plano de corte, varios ajustes de sol por fecha y guardar como vistas favoritas.
Ver tambiénAjustes de la Aplicación BIMx
La proyección por defecto en BIMx depende de las Definiciones de Vista 3D definidas en Archicad. Los modelos 3D axonométricos exportados se abrirán automáticamente en proyección Paralela. Los ajustes de Gravedad, Ocultar cursor, Joystick y Cono de Visión de Cámara están desactivados en la proyección Paralela.

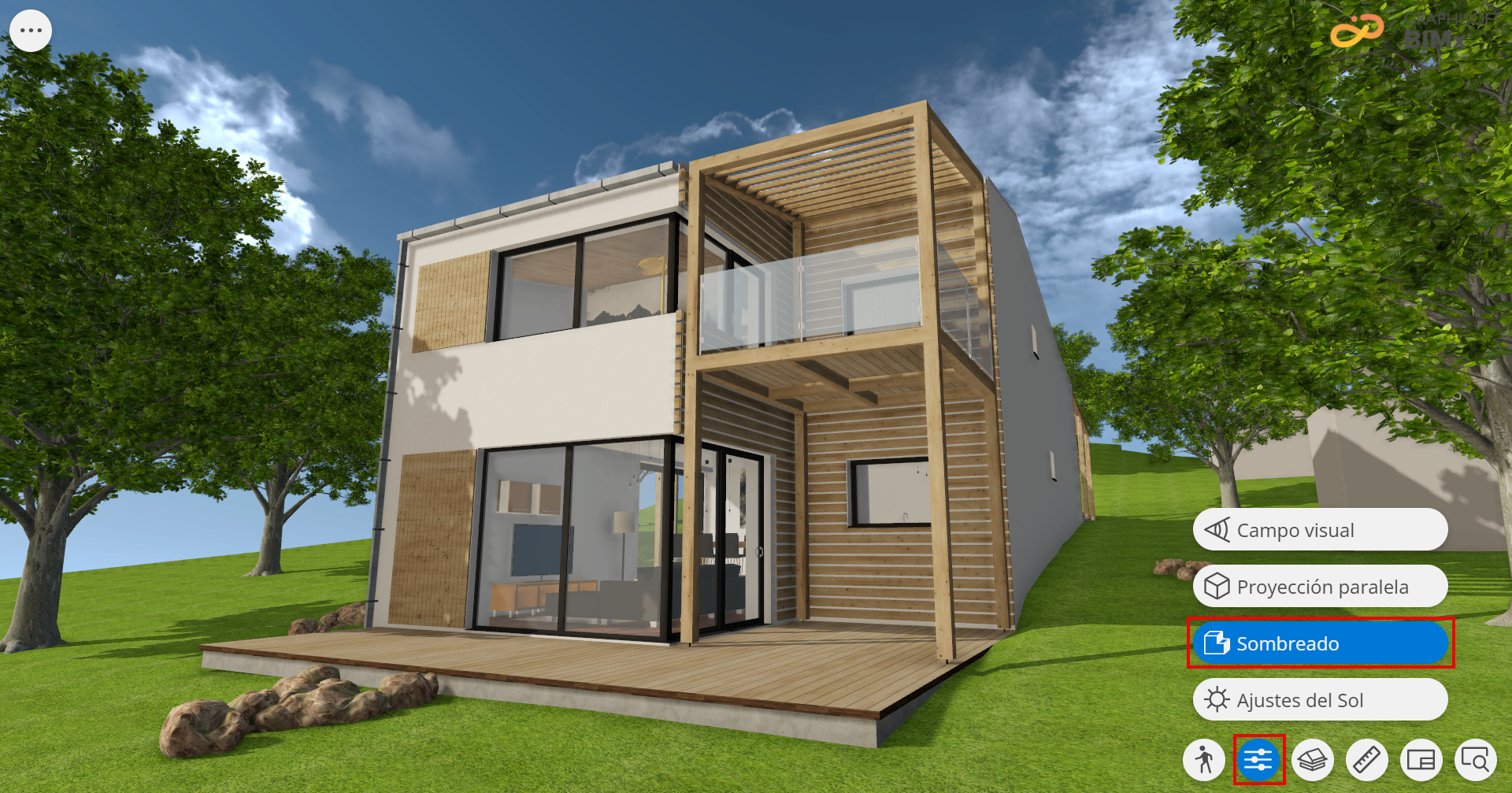

Sombreado
Abra el modelo 3D y elija Sombreado.

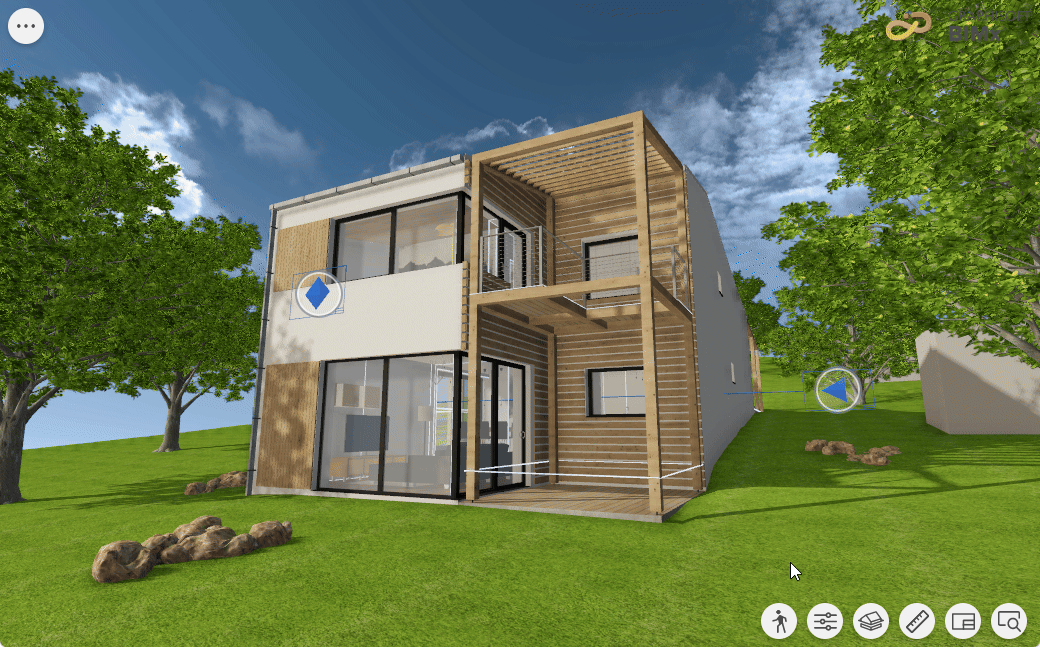

¡Visualice su modelo con diversas opciones de sombreado.
Ajustes de Sol y Ubicación del Proyecto
BIMx utiliza automáticamente la localización real del proyecto, basándose en los datos de localización establecidos en Archicad. Esta información de ubicación se muestra en los Ajustes de BIMx, pero también puede editarla si es necesario.
Defina los ajustes del sol, ya sea por fecha y hora o definiendo una posición personalizada del sol. De este modo, puede visualizar las sombras exactas que se proyectarán sobre su edificio y las zonas de alrededor, en función de la ubicación del proyecto.
Si guarda vistas 3D o recorridos de cámara para BIMx con ajustes de sol de fecha y hora (en lugar de personalizados), la paleta de ajustes de sol se abre en la pestaña "fecha y hora" por defecto.
Utilice el control deslizante para ver los efectos desde el amanecer hasta el atardecer.
Véase también el artículo de la Comunidad sobre Posicionamiento preciso del sol en BIMx Mobile.
Anti-aliasing
El efecto anti-aliasing está activado por defecto, para garantizar bordes más suaves en las vistas 3D de BIMx.
El anti-aliasing puede afectar al rendimiento. Si la navegación se ralentiza, pruebe a desactivar el anti-aliasing en el menú de configuración.

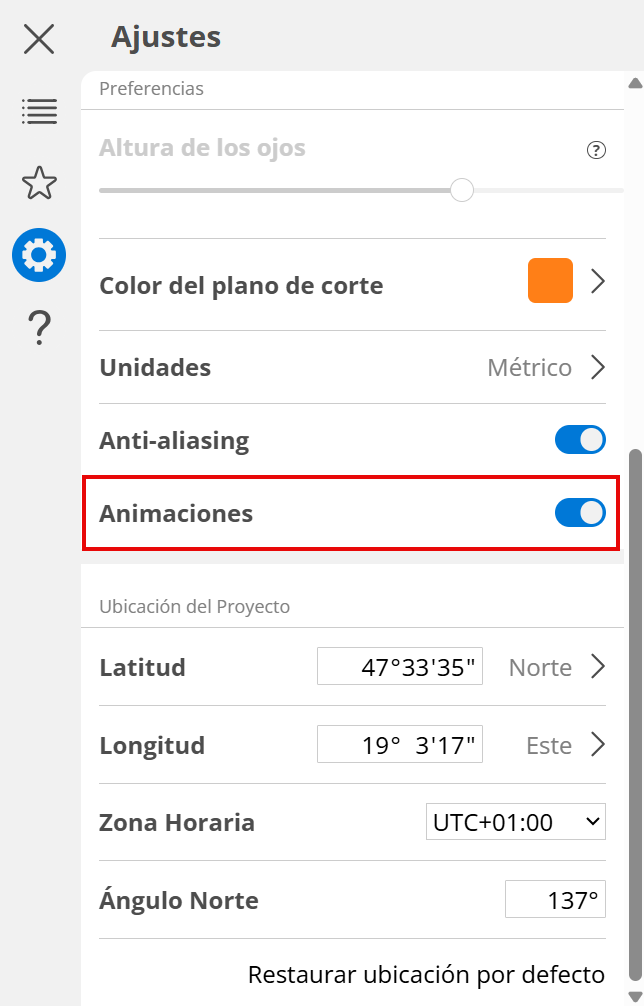

Animaciones
Las transiciones se animan automáticamente al cambiar entre 2D y 3D, al navegar por puntos de vista 3D predefinidos (como Favoritos, Elementos de la galería o Ajustar a la Vista) y al alternar entre proyección paralela y perspectiva.
Para acelerar el flujo de trabajo y cambiar de una vista a otra al instante, desactive el conmutador de Animaciones.
