Piilota 3D-elementit ja -tasot

3D-elementin ja tason näkymisen hallinta BIMxissä

Huomautus: BIMx Pro -ominaisuus. Etkö näe sitä? Lue, miten Pro-ominaisuuksia voi käyttää BIMx Pro Licensing-sivustolla.

Lisätietoja 3D-elementtien ja tasojen näkymisen ohjaamisesta BIMxissä on kohdassa 3D-elementtien ja tasojen piilottaminen BIMxissä.

Piilota 3D-elementit

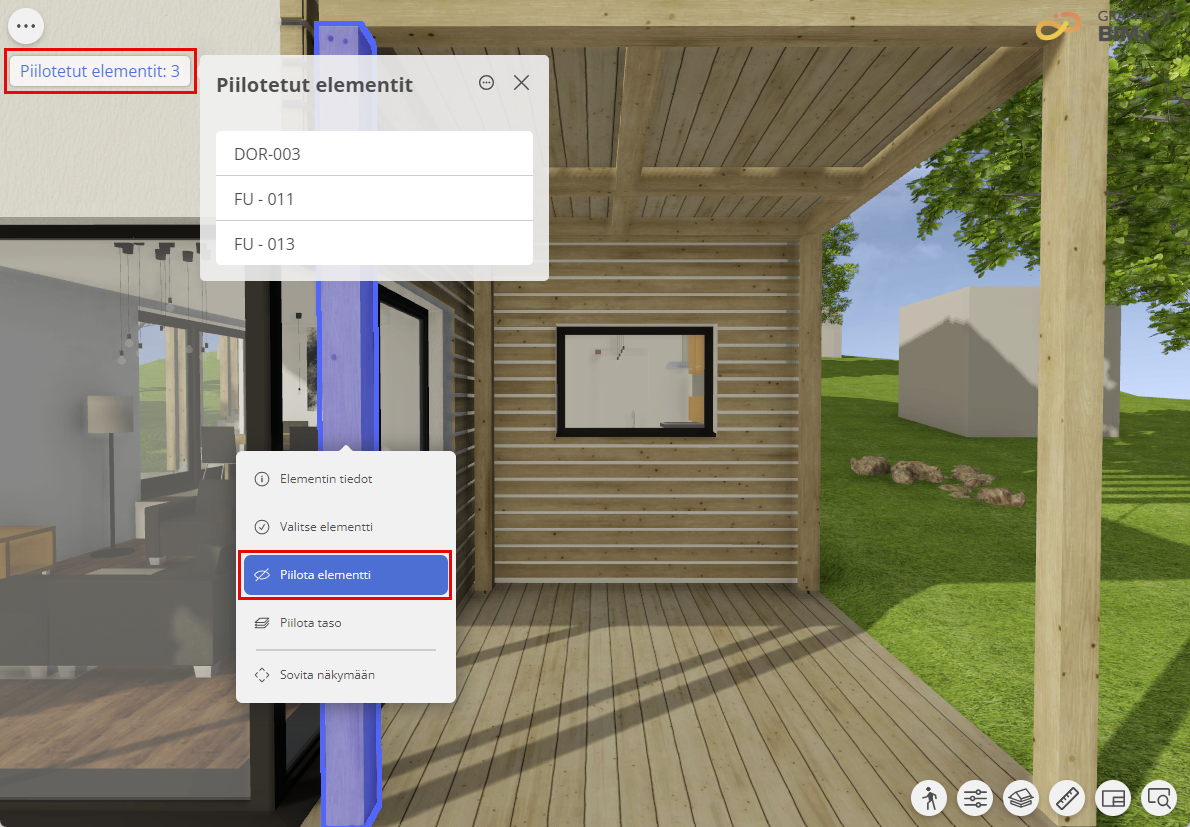

Valitse ja piilota elementit BIMxin valintapaletin Piilota elementit -toiminnolla.

Piilotettuja elementtejä paletti



Avaa tämä paletti napsauttamalla Piilotetut elementit -leimaa.

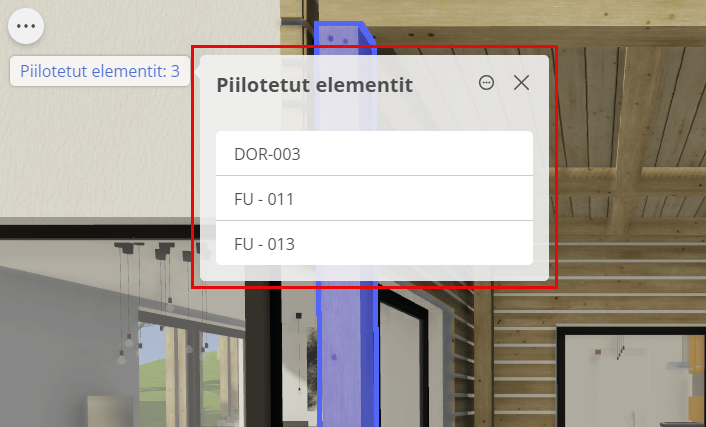

Paletti listaa piilotetut elementit aakkosjärjestyksessä niiden Archicad-tunnuksen perusteella.

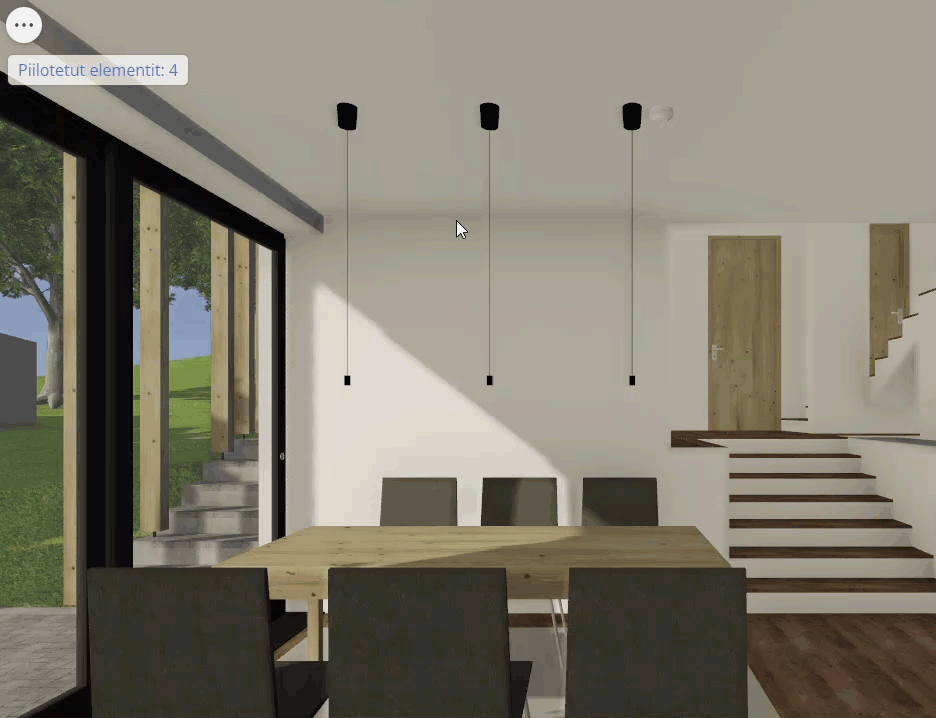

  1. Poista elementtien piilotus napsauttamalla niiden tunnusta.

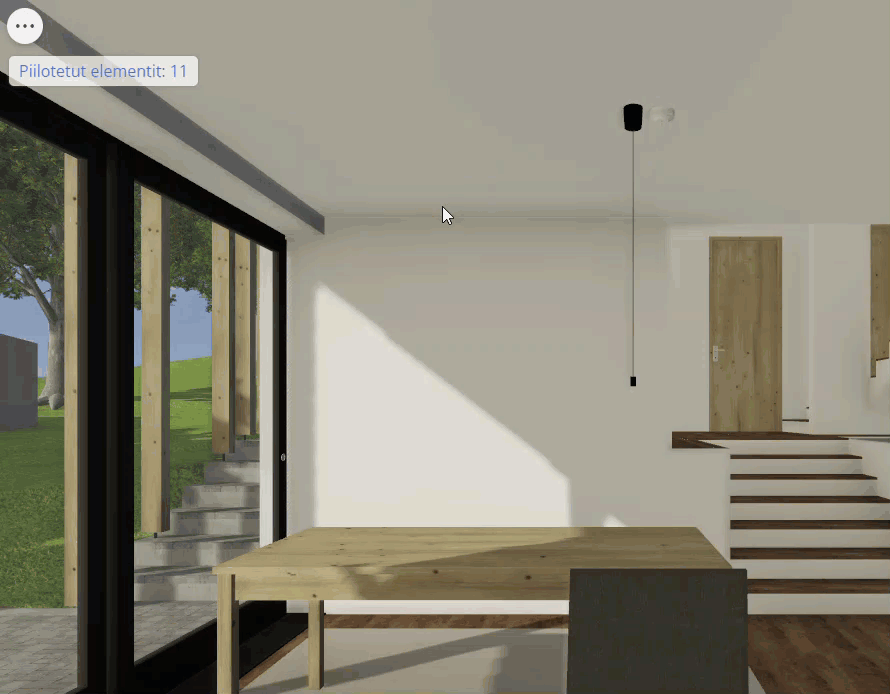

  2. Poista kaikkien piilotus,jotta ne tulevat jälleen näkyviin.

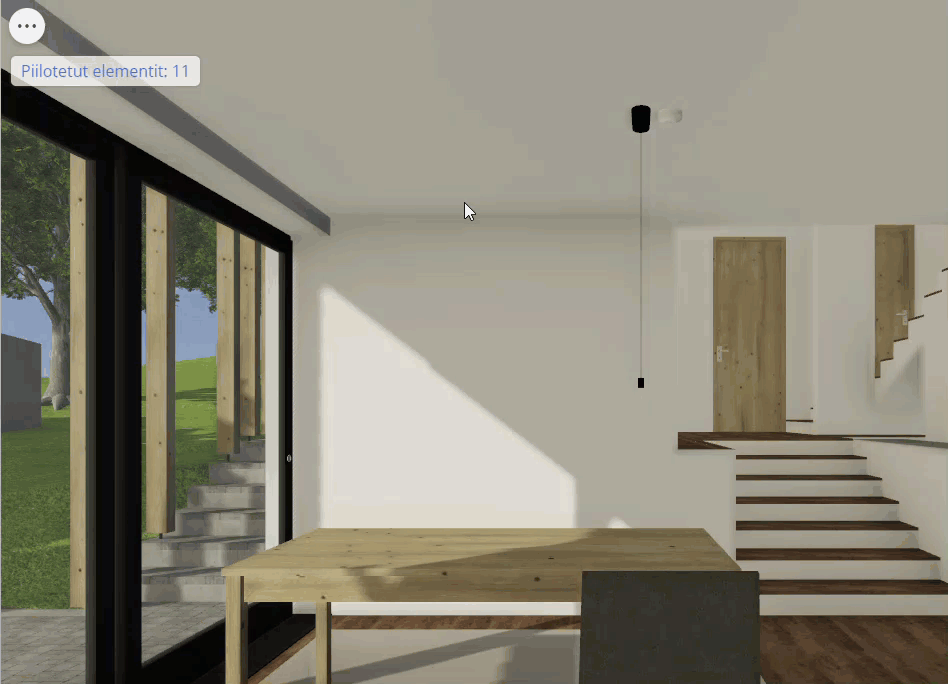

  3. Käännä näkymä, jotta voit nopeasti eristää ja tarkastella yhtä tai useampaa piilossa olevaa elementtiä.

Piilota tasot

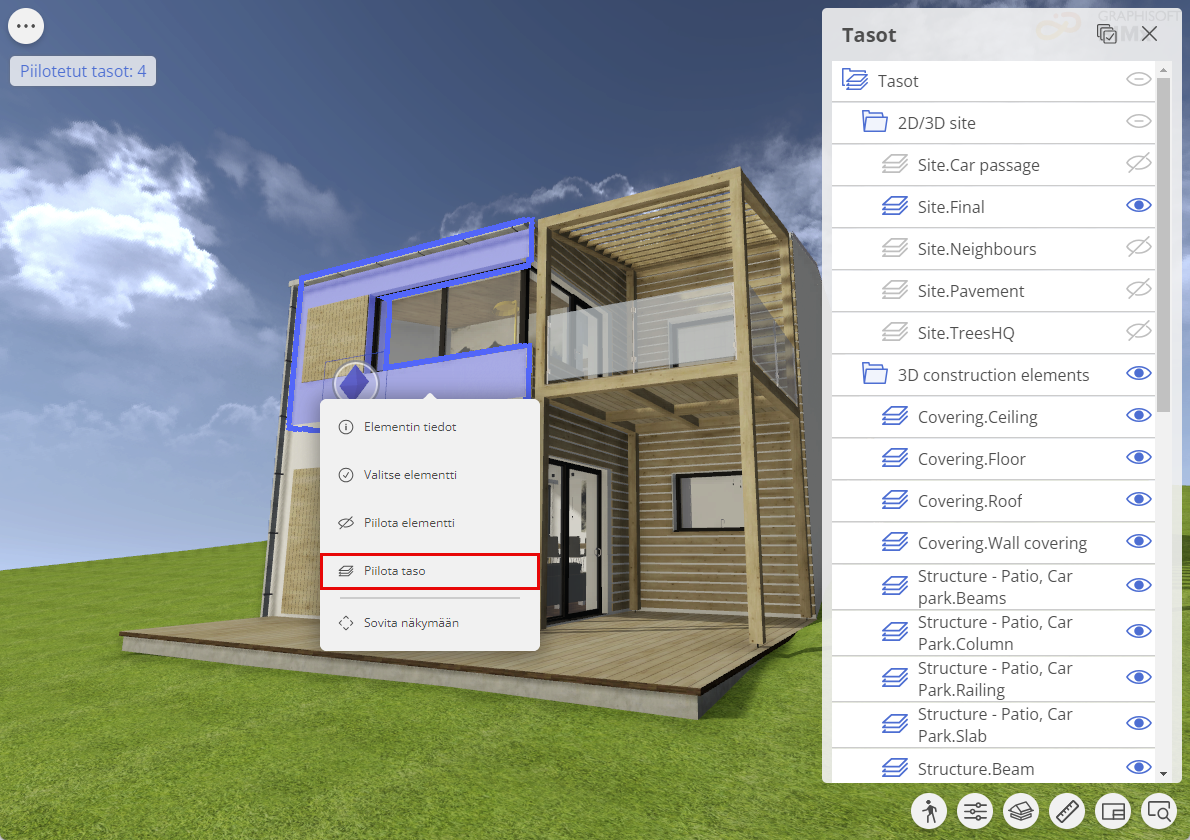

Voit piilottaa elementin tason napsauttamalla elementtiä hiiren kakkospainikkeella ja valitsemalla kontekstivalikosta Piilota taso.

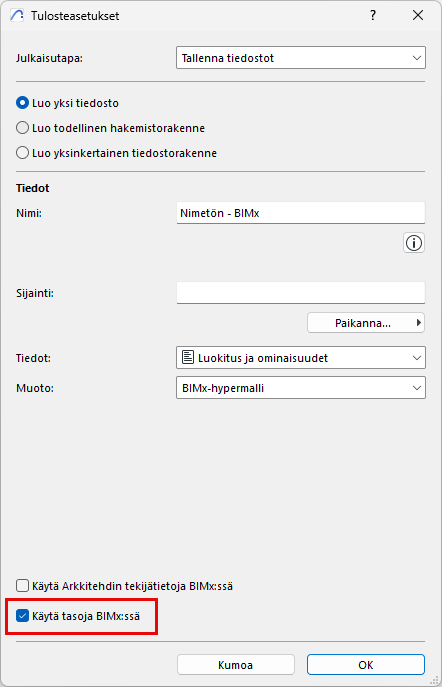

Huomautus: Jotta voisit käyttää tasoja BIMx-mallissasi, Archicad-malli on tulostettava siten, että tämä vaihtoehto on kytketty päälle: merkitse Archicad Publisher Set Properties -kohdassa "Use Layers in BIMx" -valintaruutu ennen julkaisemista.

Tämä vaihtoehto on käytettävissä ja oletusarvoisesti käytössä Archicadin versiosta 28 alkaen.

Piilotetut tasot -paletti

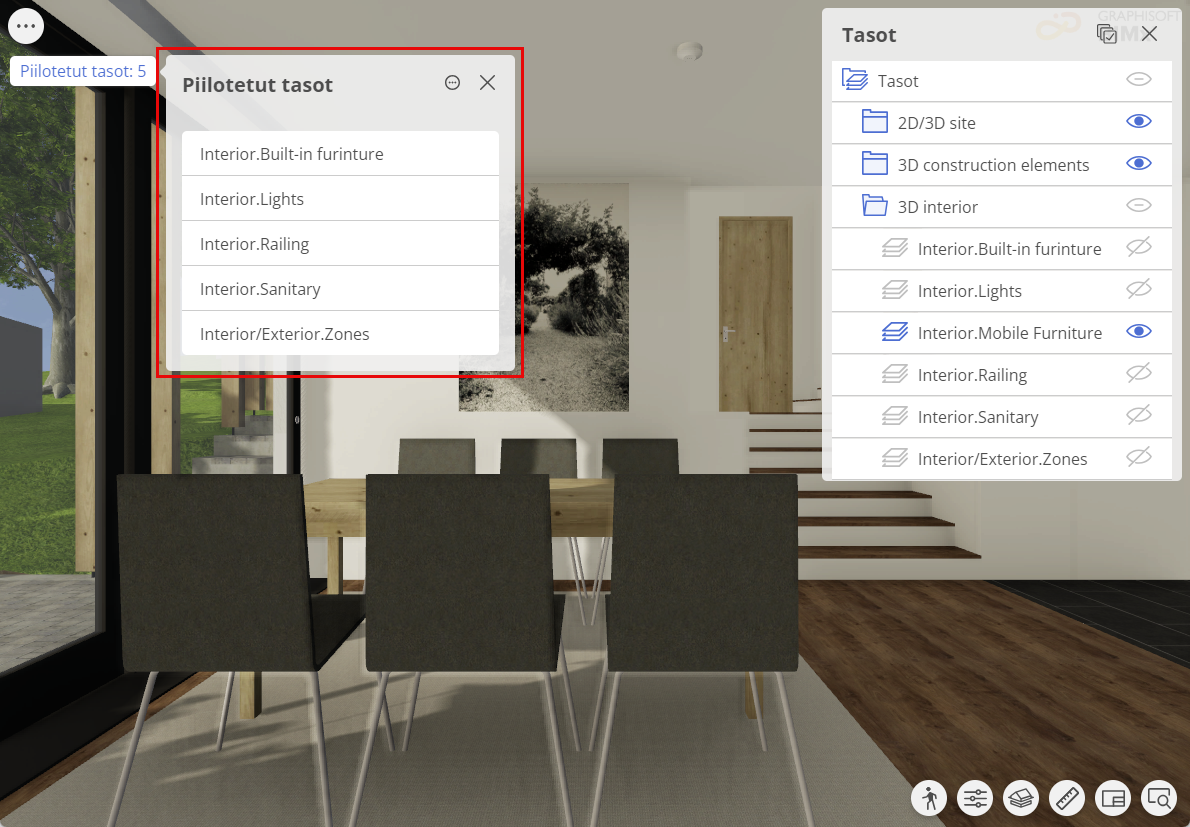

Avaa Piilotetut tasot -paletti napsauttamalla vasemmassa yläkulmassa olevaa Piilotetut tasot -leimaa. Käytä sitä:

  • Poista tiettyjen tai kaikkien piilotettujen tasojen piilotus
  • Määritä piilotettujen tasojen lukumäärä ja niiden tunnukset
  • Avaa tasojen paletti
  • Käänteinen näkymä eristää ja näyttää kaikki piilotetun tason elementit

Tasot-paletti

Tasot-paletissa luetellaan Archicad-projektin hierarkkinen tasorakenne.

Voit avata Tasopaletin Näkymät-pikavalikosta tai Piilotetut tasot -paletista. Käytä sitä:

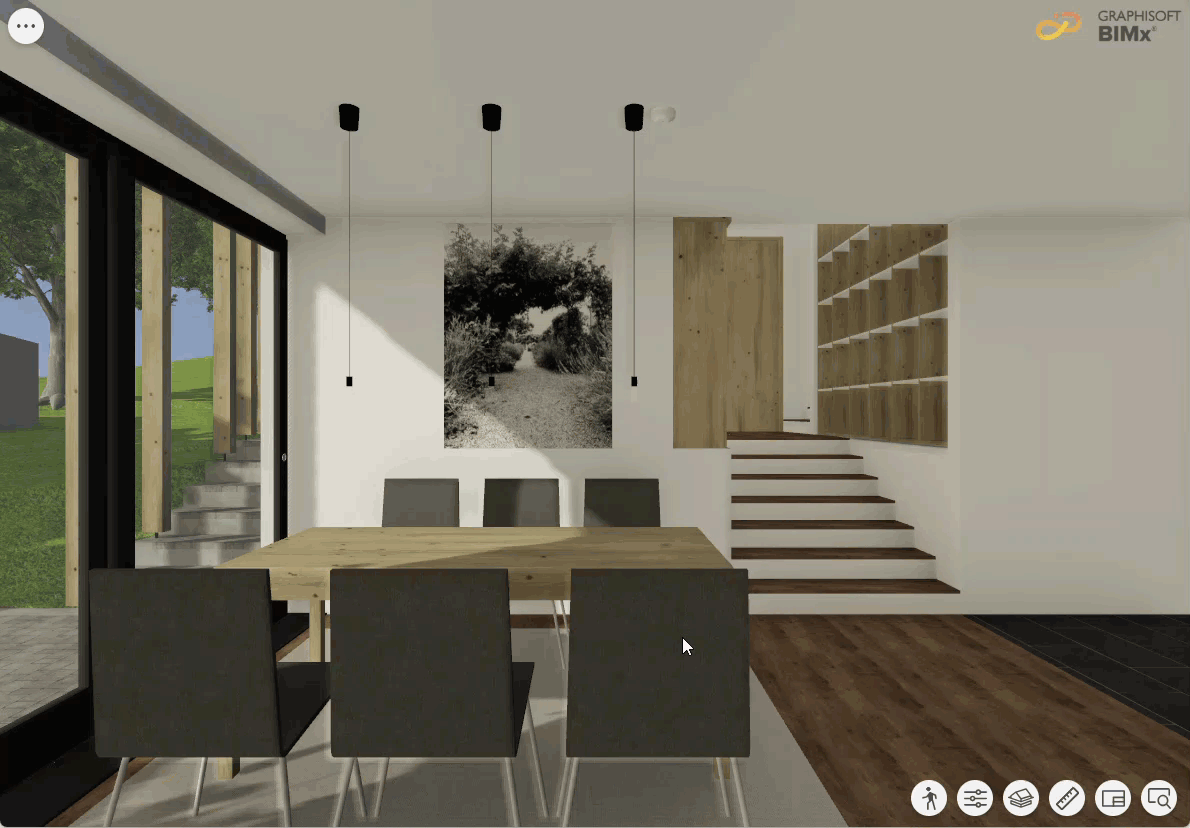

  • Piilota tasot ja tasokansiot tai poista niiden piilotus napauttamalla silmäkuvaketta
  • Tunnista ja korosta kaikki tason elementit napauttamalla tason nimeä
  • Laajenna ja sulje kansioita, alikansioita tai jopa koko tasorakennetta napauttamalla niiden nimeä
Tasoyhdistelmät ovat käytettävissä myös Tasot-paletin oikeassa yläkulmassa. Käytä tasoyhdistelmiä useiden tasojen ja tasokansioiden nopeaan piilottamiseen.

Huomautus:

Toisin kuin Archicadissa, toisen tasoyhdistelmän valitseminen BIMxissä ei paljasta elementtejä, jotka eivät sisälly alkuperäiseen 3D-malliin. BIMx-hypermallin sisältö on määriteltävä ennen tulostamista.
