Näytön asetukset
Määritä 3D-mallin näkökenttä-, suuntaisprojektio-, varjostus- ja aurinkoasetukset.

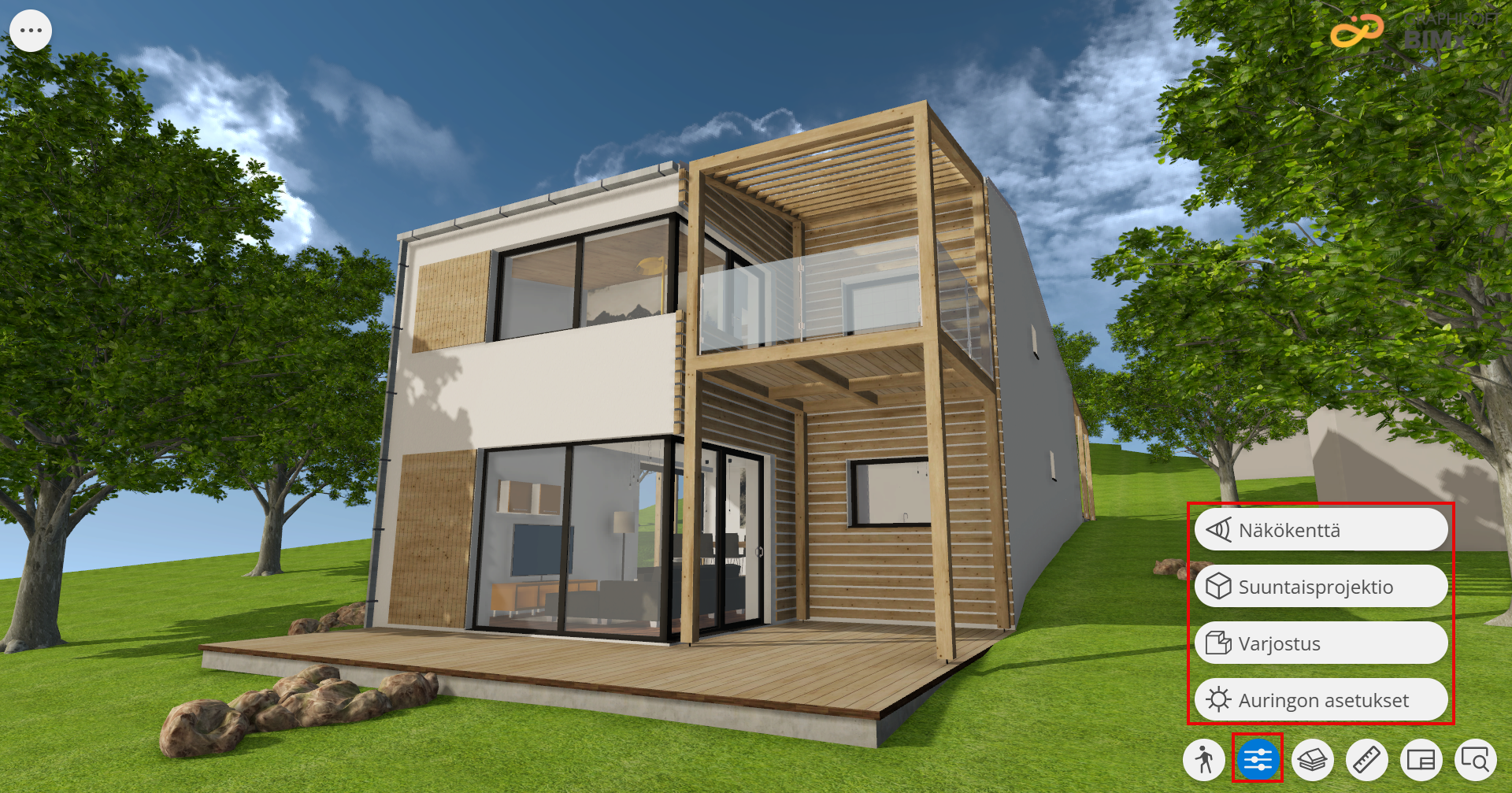

Napsauta näytön alareunassa olevia näyttöasetuksia:
Näkökenttä
Aseta kameran katselukartiokulma 3D:ssä.

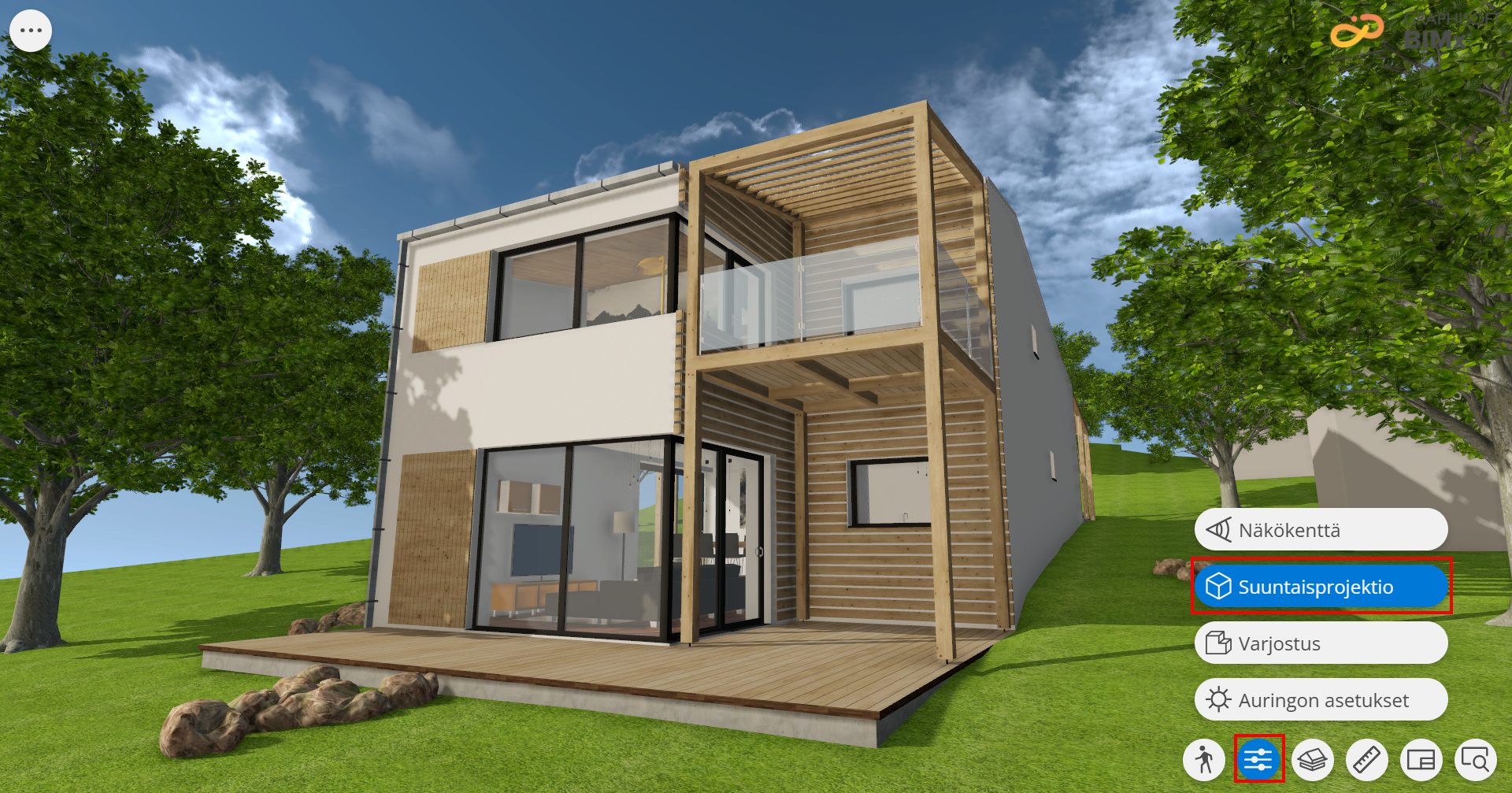

Suuntaisprojektio
Voit vaihtaa 3D-näkymässä perspektiivi- ja suuntaisprojektion välillä. Suuntaisprojektio toimii 3D-pyörityksen kanssa, jolloin voit tarkastella rakennusta vain ulkopuolelta.
Vinkki: Kaksoisnapsauttamalla tai -napauttamalla elementtiä saat esiin rakennuksen etunäkymän. Se auttaa luomaan korkeusasema- tai leikkausnäkymiä aksonometriassa helposti. Voit yhdistää sen leikkaustasoon tai erilaisiin auringon ajanmukaisiin asetuksiin ja tallentaa suosikkinäkymiäsi.
Katso myösBIMx-sovelluksen asetukset
BIMxin oletusprojektio riippuu Archicadissa määritetyistä 3D-näkymän asetuksista. Aiemmin viedyt aksonometriset 3D-mallit avautuvat automaattisesti suuntaisprojektiossa. Painovoima, Piilota kursori, Joystick ja Kameran näkökartion asetukset eivät ole käytössä suuntaisprojektiossa.

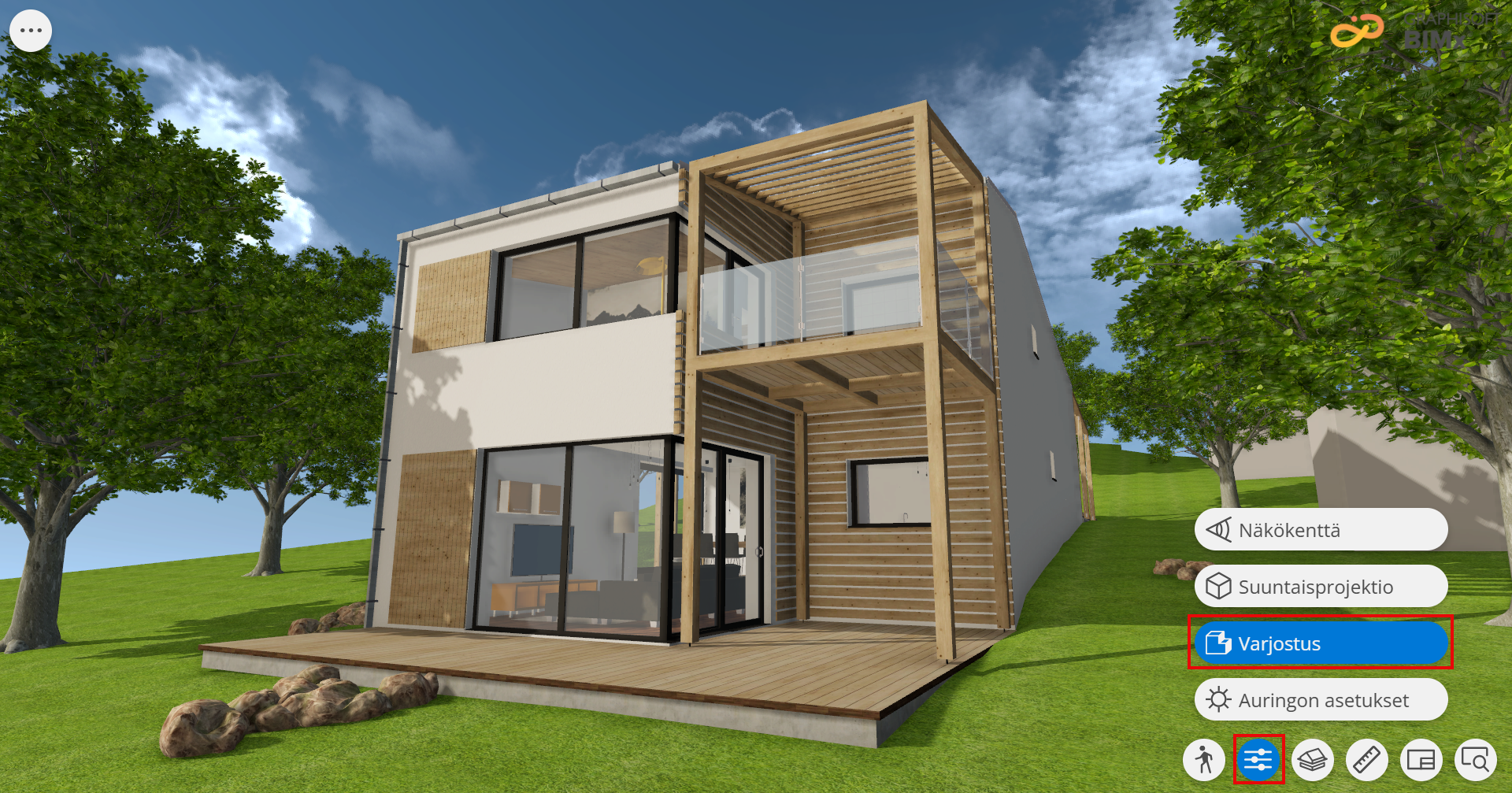

Varjostus
Avaa 3D-malli ja valitse Varjostus.
Tarkastele malliasi erilaisilla varjostusvaihtoehdoilla.

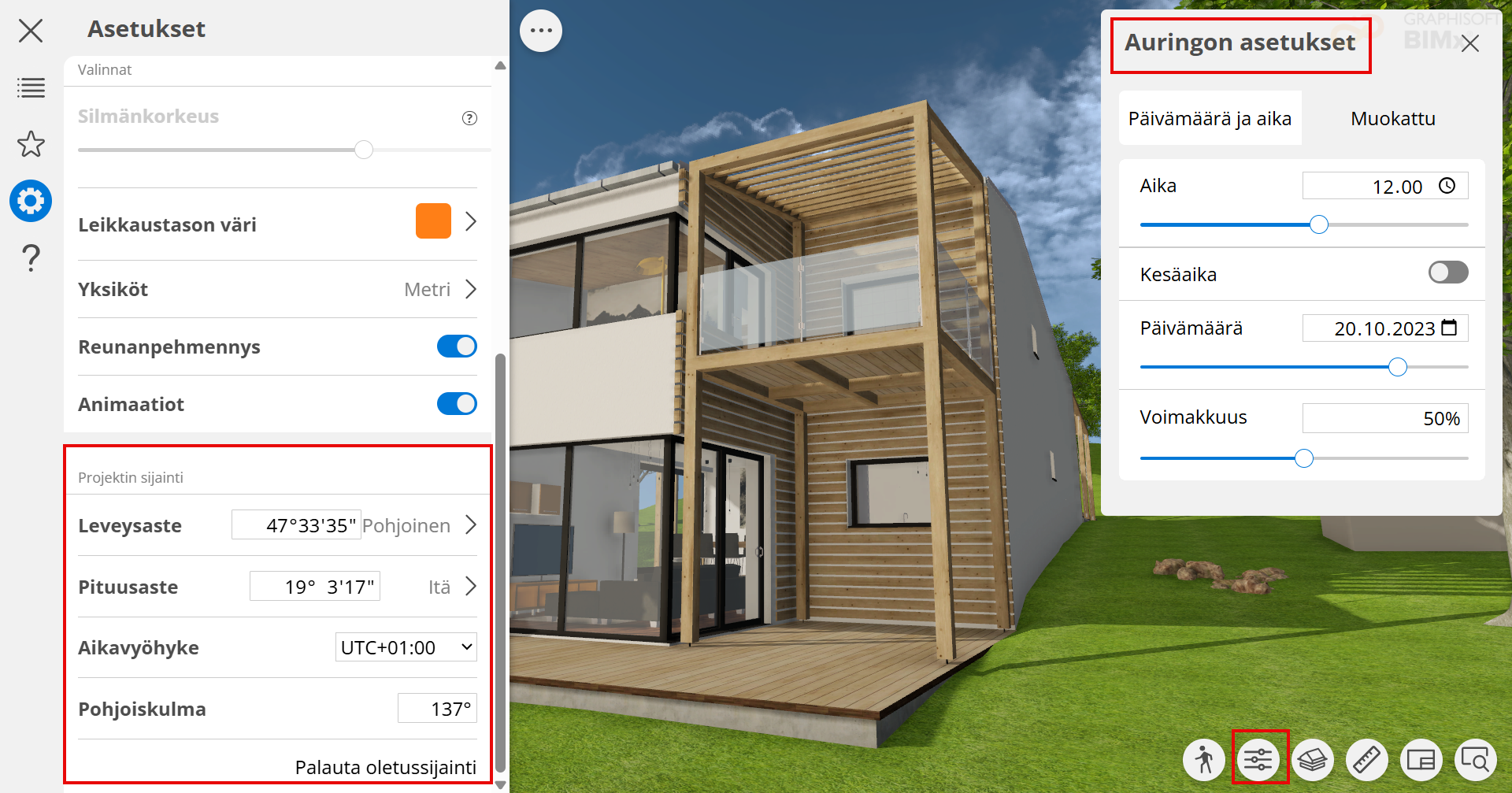

Auringon asetukset ja projektin sijainti
BIMx käyttää automaattisesti projektin todellista sijaintia, joka perustuu Archicadissa asetettuihin sijaintitietoihin. Tämä sijaintitieto näkyy BIMx-asetuksissa, mutta voit myös muokata sitä tarvittaessa.
Määritä auringon asetukset – joko päivämäärän ja kellonajan mukaan tai määrittelemällä mukautettu auringon asento. Näin voit visualisoida tarkat varjot, jotka kohdistuvat rakennukseesi ja lähialueisiin projektin sijainnin perusteella.
Jos tallennat 3D-näkymiä tai kamerapolkuja BIMx:ään päivämäärän ja kellonajan mukaisilla aurinkoasetuksilla (mukautettujen sijaan), Aurinkoasetukset-paletti avautuu oletusarvoisesti "päivämäärä ja kellonaika" -välilehdelle.
Käytä liukusäädintä esittelemään vaikutuksia auringonnoususta auringonlaskuun.
Katso myös yhteisön artikkeli Tarkka auringon paikannus BIMx Mobilessa.

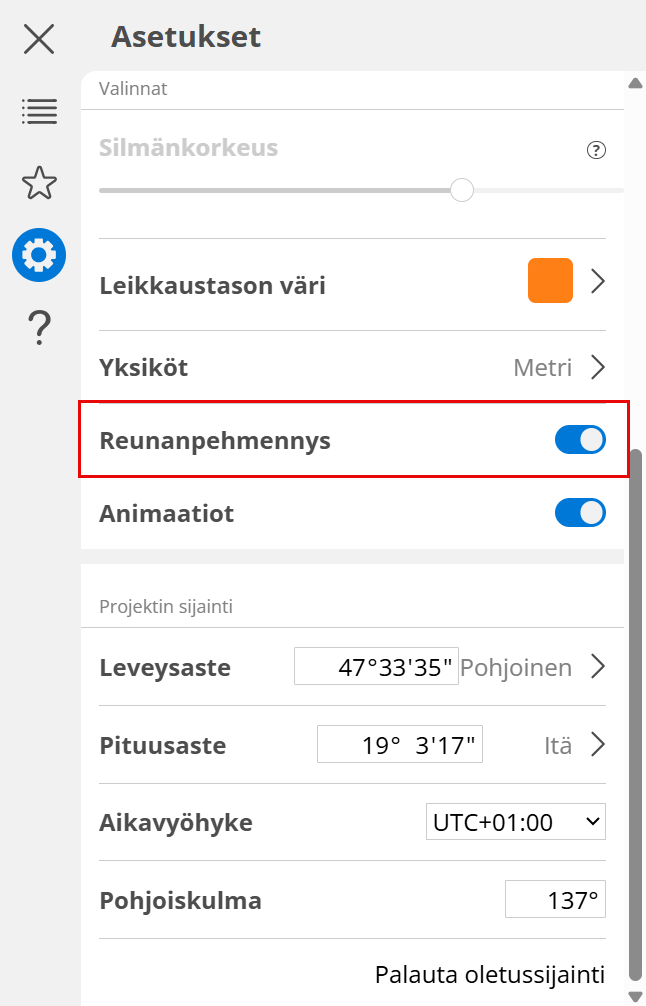

Reunantasoitus
Reunantasoitus on oletusarvoisesti päällä, jotta BIMx 3D -näkymien reunat olisivat tasaisemmat.
Reunantasoitus saattaa vaikuttaa suorituskykyyn. Jos navigointi hidastuu, kokeile ottaa reunantasoitus pois päältä Asetukset-valikossa.

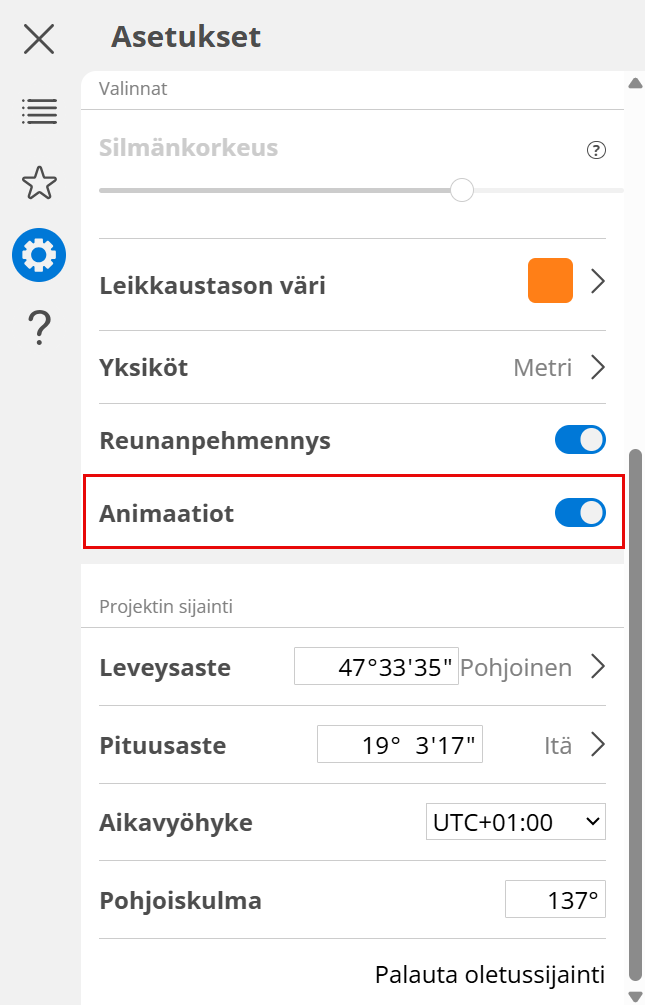

Animaatiot
Muuntokanavat animoituvat automaattisesti, kun vaihdetaan 2D:n ja 3D:n välillä, navigoidaan esimääritetyissä 3D-katselupisteissä (kuten Muisti, Gallerian kohteet tai Sovita näkymään) ja vaihdetaan suuntais- ja perspektiiviprojektioiden välillä.
Jos haluat nopeuttaa työnkulkuasi ja vaihtaa näkymien välillä välittömästi, kytke Animaatiot pois päältä.
