Afficher les Zones et les Infos Zone

Affichage des zones 3D dans l'hyper-modèle

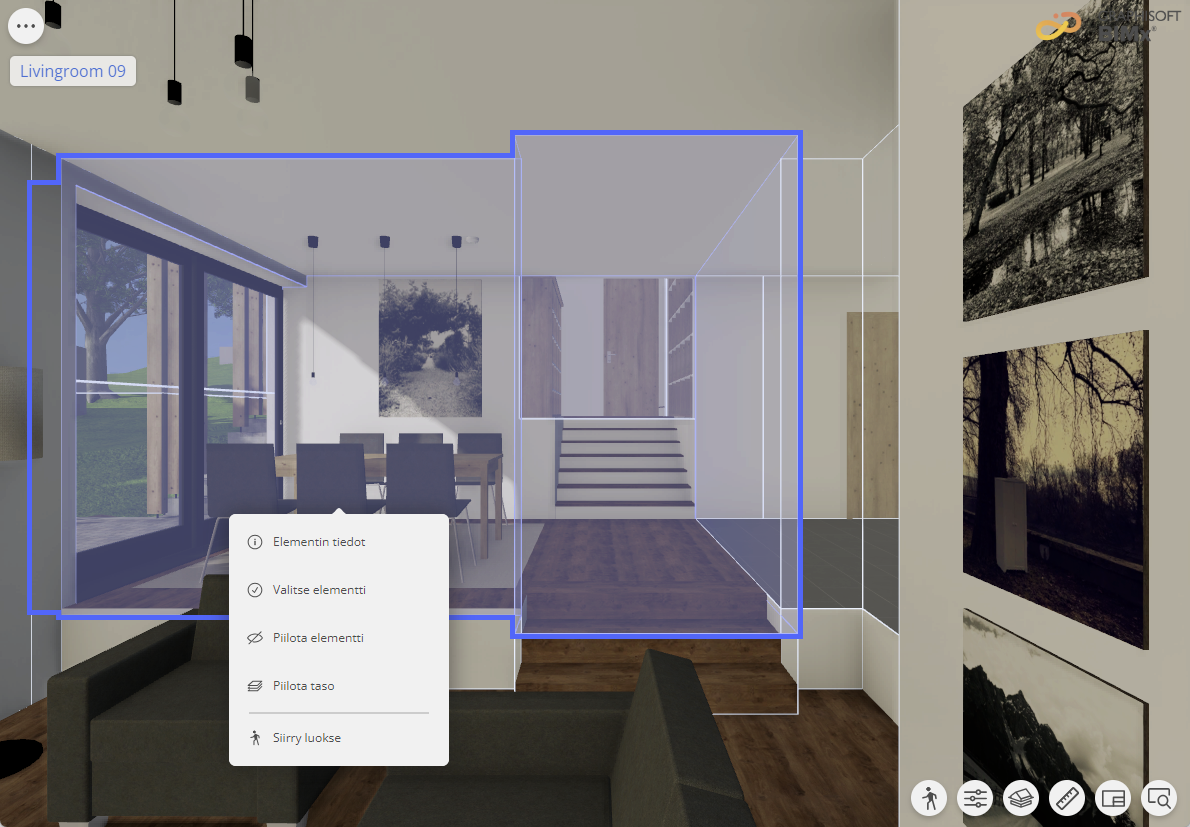

Activez l'affichage des zones dans BIMx pour voir les zones 3D (définies dans Archicad). Les zones sont affichées comme des éléments transparents dans la couleur de leur Catégorie Zone.

Voir Catégories de zone dans l’Aide Archicad.

En affichant les zones, vous pouvez accéder aux données des zones et afficher les espaces fonctionnels du bâtiment, même dans un modèle conceptuel où l'enveloppe du bâtiment n'est pas encore présente.



Activation/désactivation de l'affichage des zones

Pour activer ou désactiver l'affichage des zones :
  1. Ouvrez le menu dans la partie gauche de l'écran.
  2. Cliquez sur le bouton Réglages.
  3. Basculez les zones pour les rendre visibles ou les désactiver.

Afficher zone en 2D/3D

Pour faire passer l'affichage d'une zone de 2D à 3D :

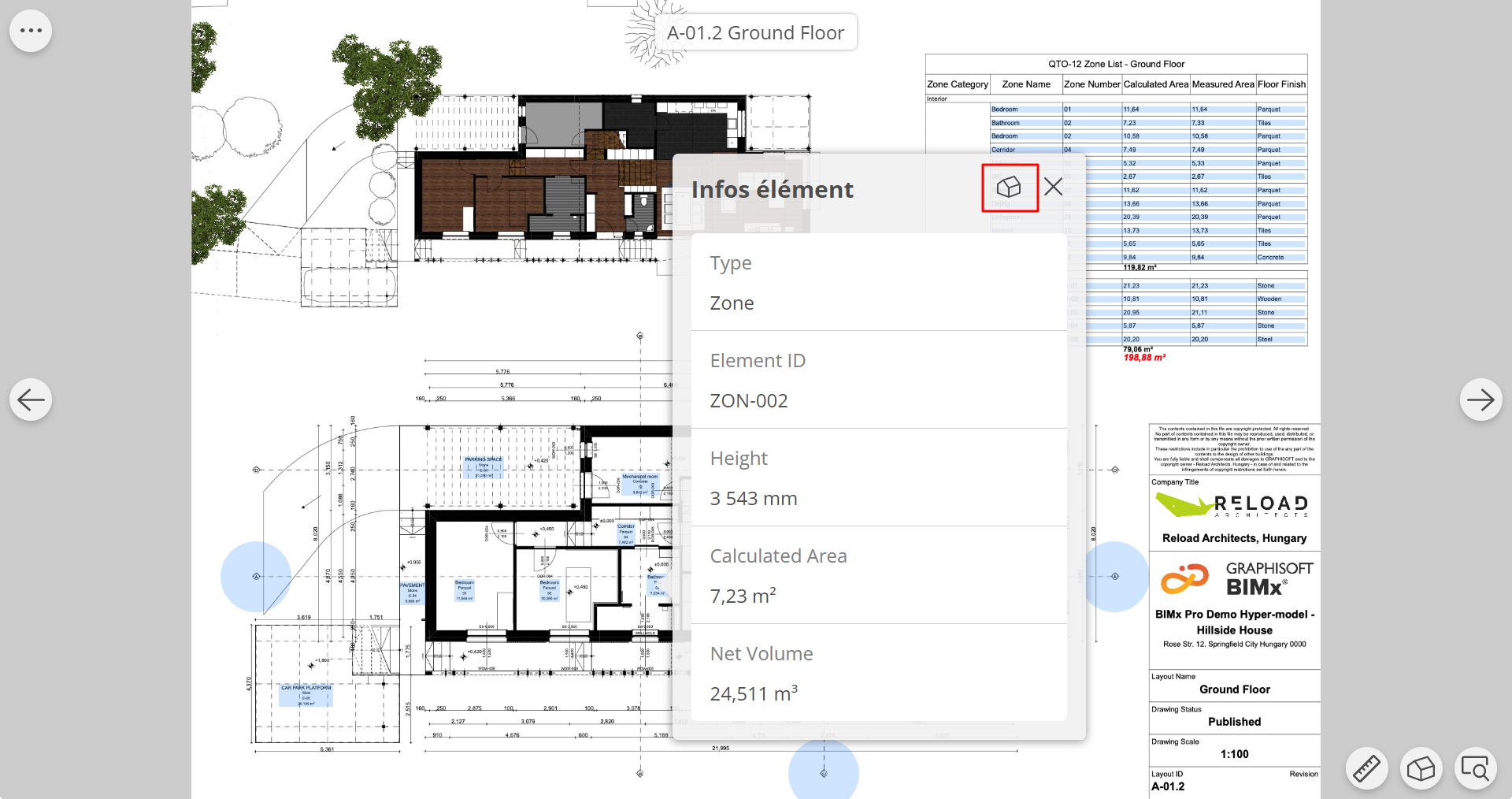

  1. Dans le Document 2D, cliquez sur une Etiquette de zonepour ouvrir Infos élément
  2. Cliquez sur l'icône en forme de maison dans l’angle supérieur droit des Infos élément pour ouvrir et sélectionner la zone en 3D.

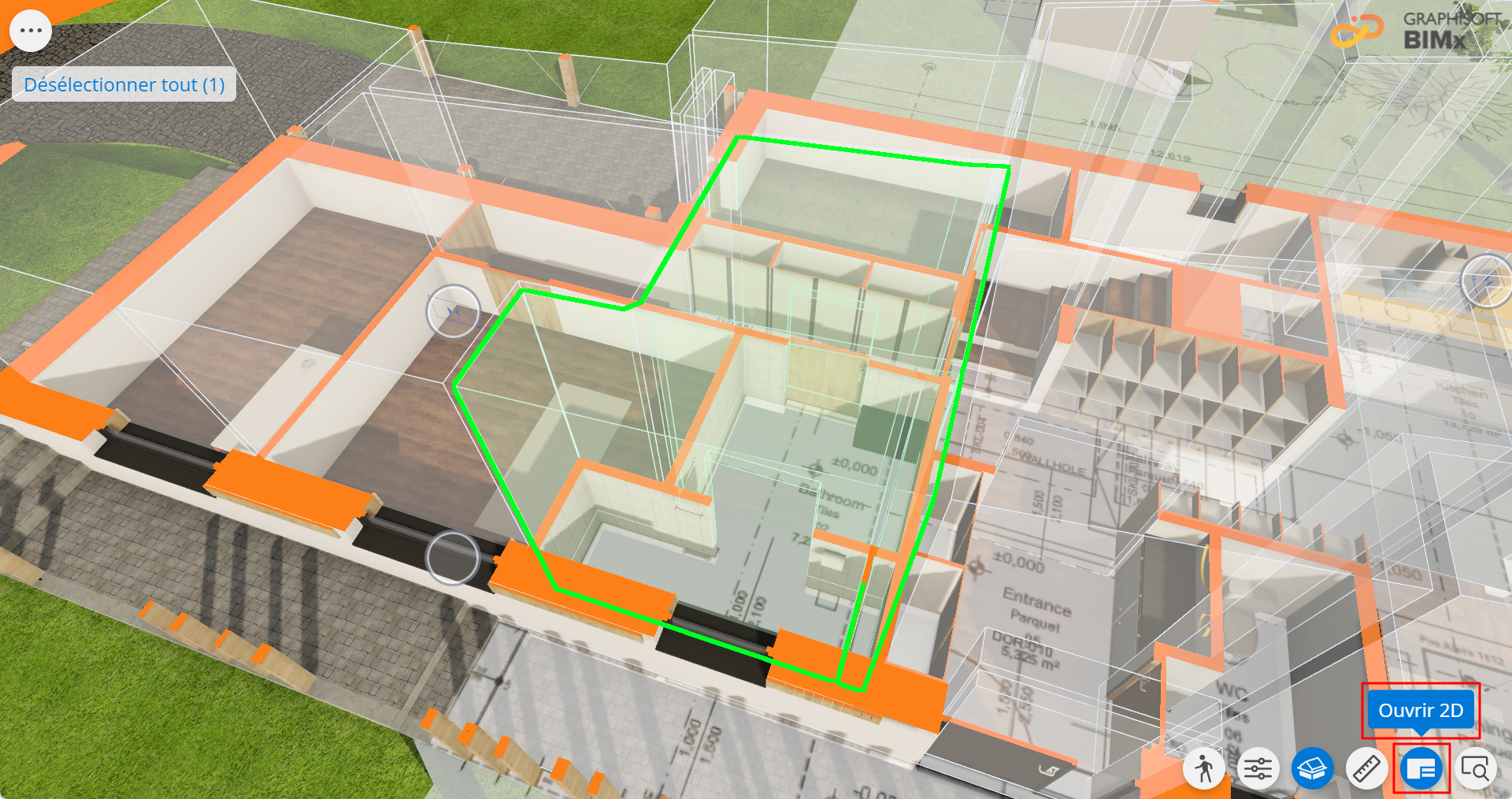

Pour faire passer l'affichage d'une zone de 3D à 2D, cliquez sur Ouvrir en 2D dans le menu en bas à droite.
