Masquer éléments 3D et calques

Contrôler la visibilité des éléments 3D et des calques dans BIMx

Remarque : Fonctionnalité BIMx Pro. Vous ne le voyez pas ? Découvrez comment accéder aux fonctionnalités Pro sur Licences BIMx Pro.

Pour en savoir plus sur le contrôle de la visibilité des éléments 3D et des calques dans BIMx, voir Masquer les éléments 3D et les calques dans BIMx.

Masquer éléments 3D

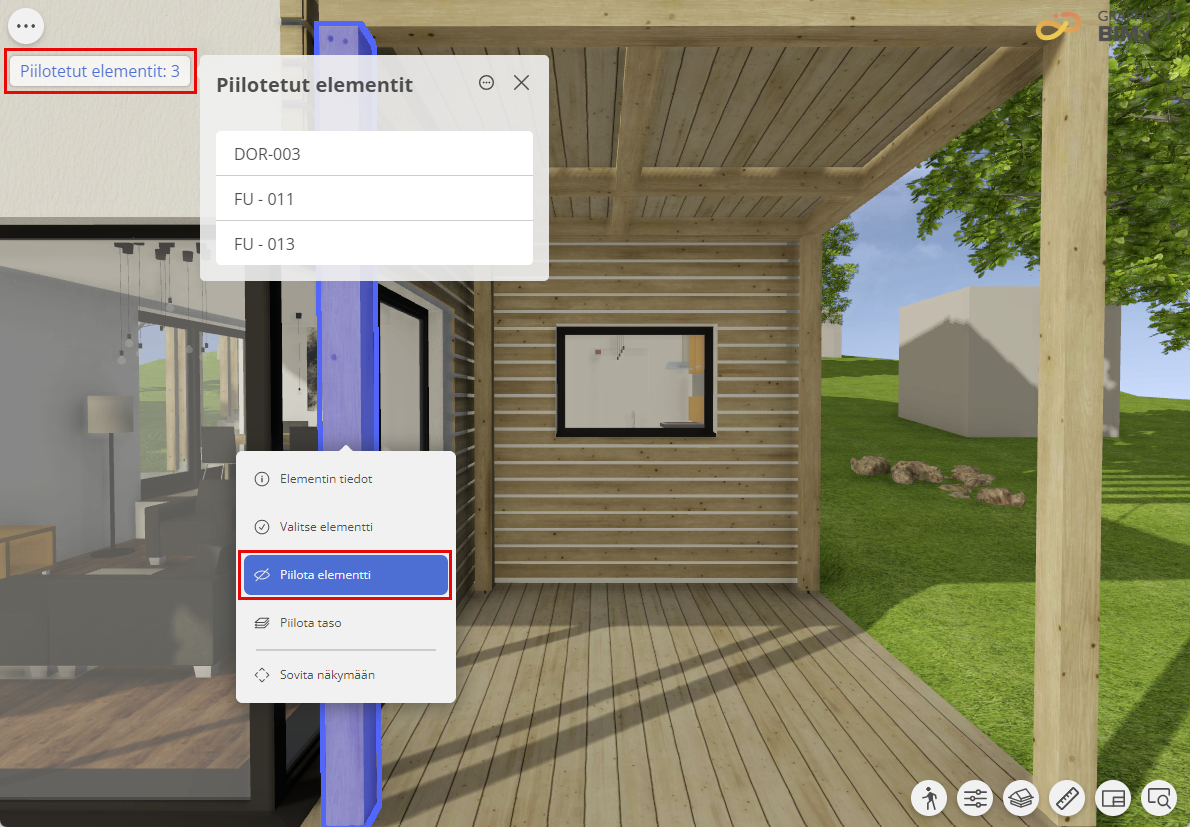

Sélectionnez et masquez les éléments à l'aide de la fonction "Masquer élément" de la palette de sélection de BIMx.

Palette des éléments masqués

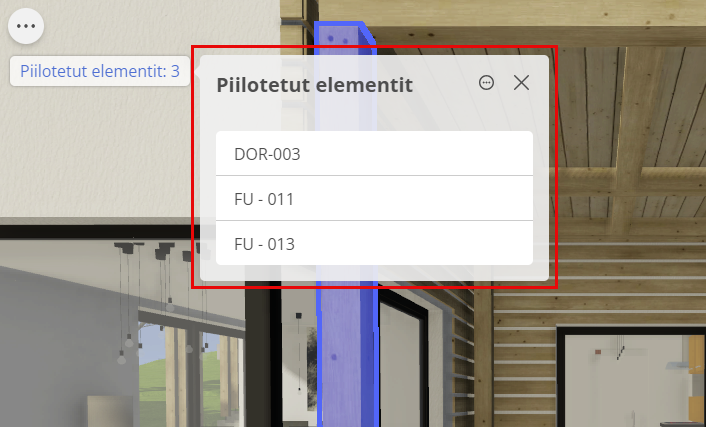

Cliquez sur l'étiquette des éléments masqués pour ouvrir cette palette.

La palette liste les éléments masqués dans l'ordre alphabétique de leur ID Archicad.

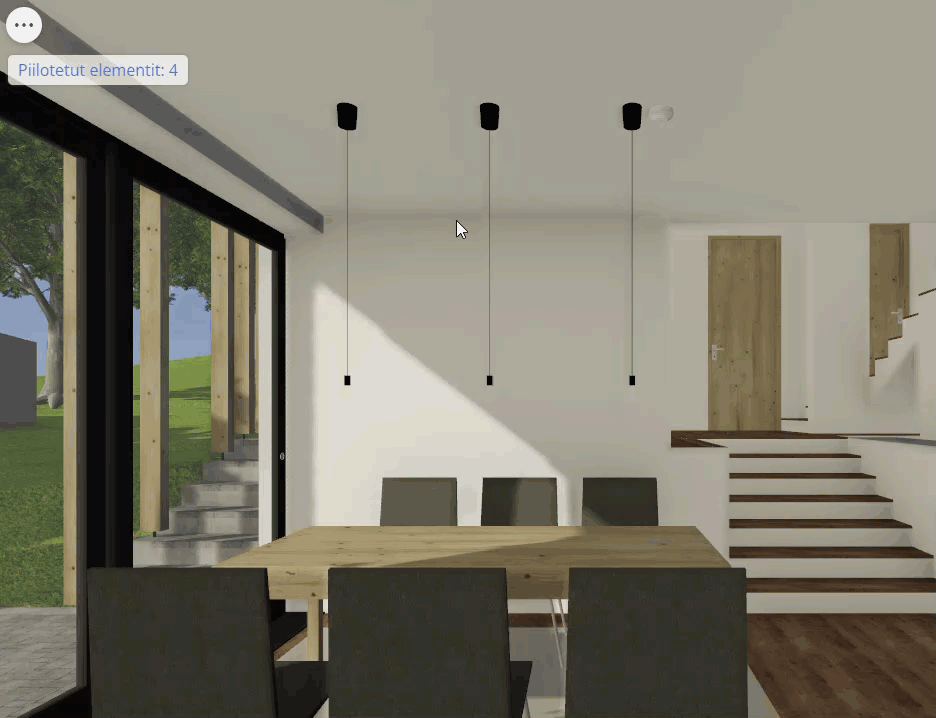

  1. Afficher des éléments en cliquant sur leur identifiant.

  2. Révéler tout pour les rendre à nouveau visibles.

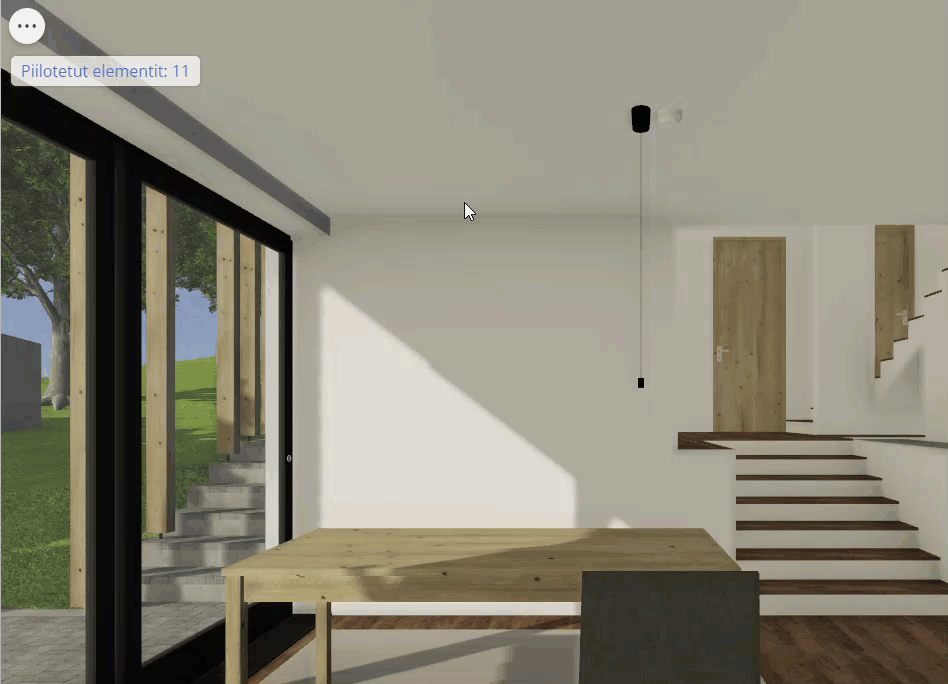

  3. Inverser la vue pour isoler et visualiser rapidement un ou plusieurs éléments masqués.

Masquer calques

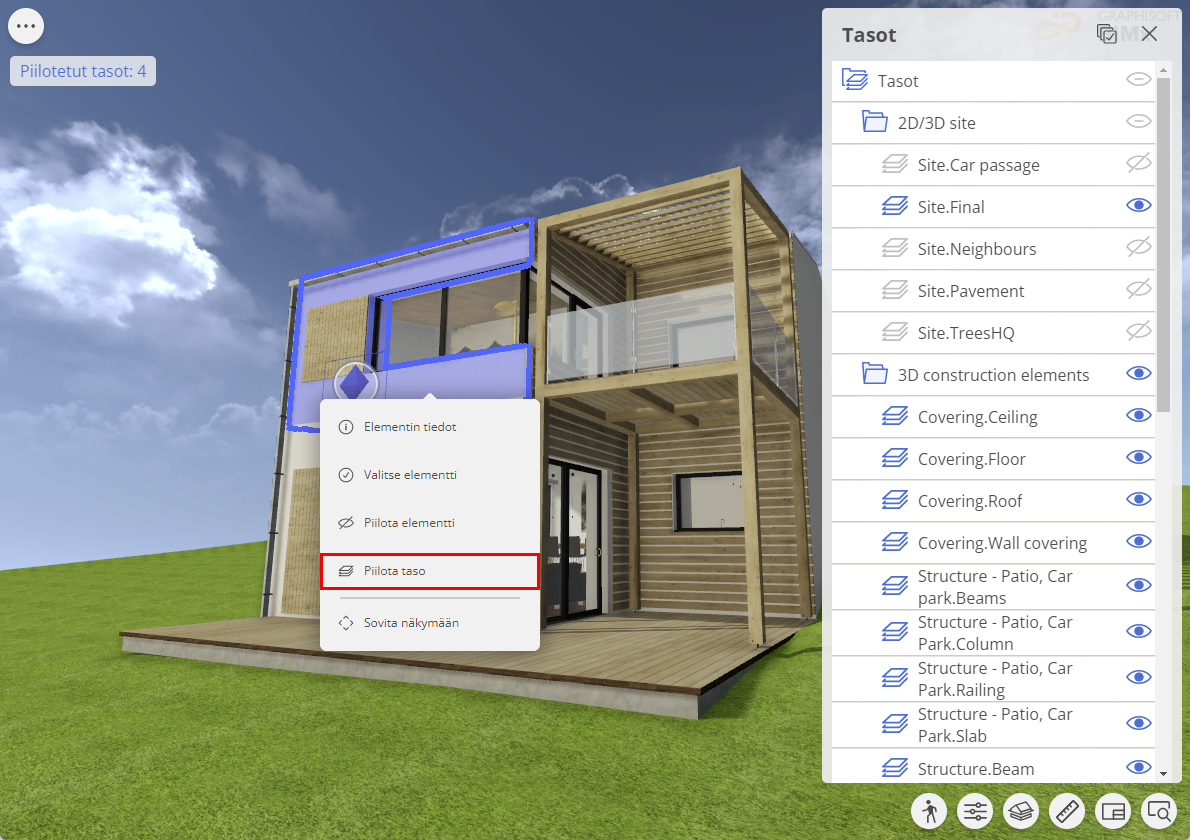

Pour masquer le calque d'un élément, faites un clic droit sur l'élément et sélectionnez Masquer calque dans le menu contextuel.

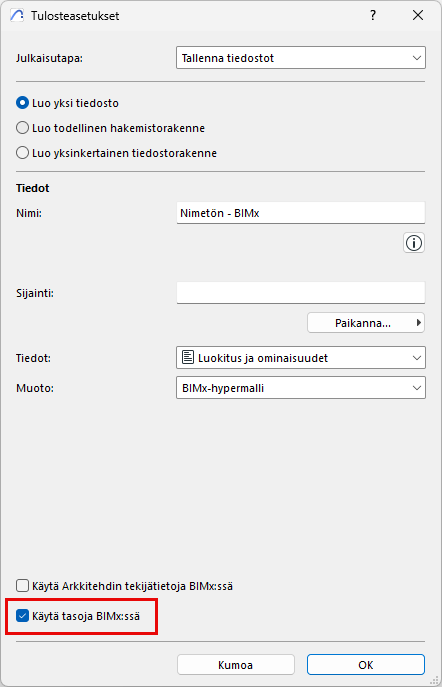

Remarque : Pour utiliser les calques dans votre modèle BIMx, le modèle Archicad doit être publié avec cette option activée : dans les réglages du jeu de publication Archicad, cochez la case "Utiliser calques dans BIMx" avant de publier.

Cette option est disponible et activée par défaut à partir de la version 28 d'Archicad.

Palette des calques masqués

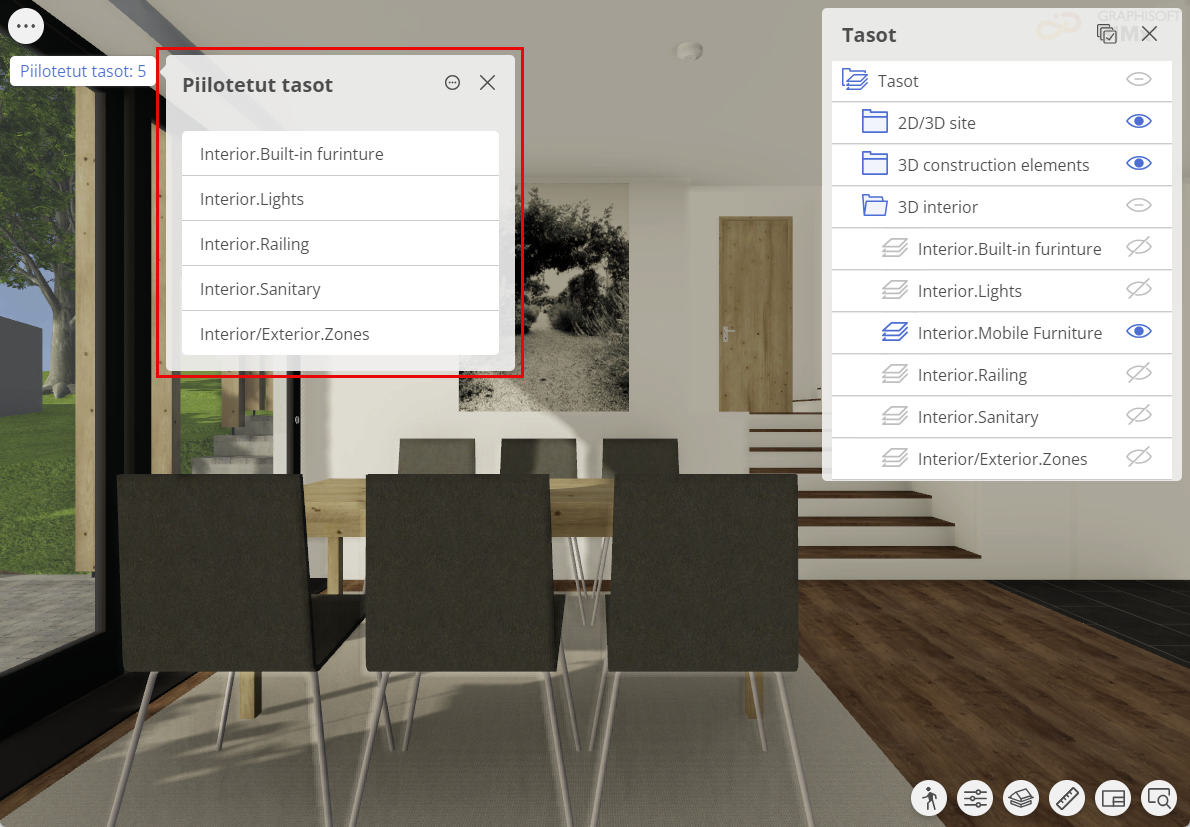

Cliquez sur l'étiquette des Calques masqués dans le coin supérieur gauche pour ouvrir la palette Calques masqués. Utilisez-le pour :

  • Afficher des calques spécifiques ou tous les calques masqués
  • Identifier le nombre de calques masqués et leurs identifiants
  • Ouvrir la palette des calques
  • Inverser la vue pour isoler et montrer tous les éléments des calques masqués

Palette des calques

La palette des calques présente la structure hiérarchique des calques du projet Archicad.

Vous pouvez ouvrir la palette des calques dans le menu rapide des vues ou dans la palette des calques masqués. Utilisez-le pour :

  • Masquer ou afficher les calques et les dossiers de calques en appuyant sur l'icône en forme d’œil
  • Identifier et mettre en surbrillance tous les éléments d'un calque en cliquant sur le nom du calque
  • Développez et réduisez les dossiers, les sous-dossiers ou même la structure complète des calques en appuyant sur leur nom

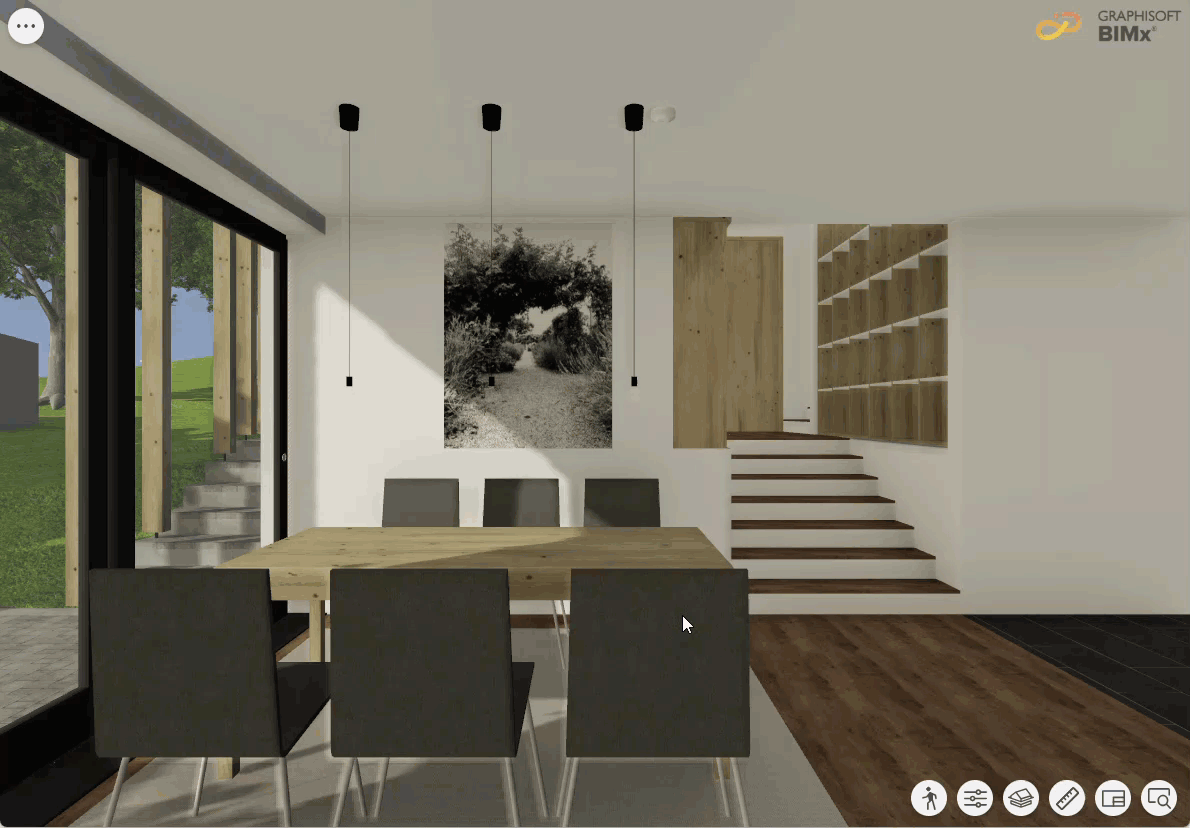

Les combinaisons de calques sont également disponibles dans le coin supérieur droit de la palette calques. Utilisez les combinaisons de calques pour masquer rapidement plusieurs calques et dossiers de calques.

Remarque :

Contrairement à Archicad, la sélection d'une autre combinaison de calques dans BIMx ne fait pas apparaître des éléments qui ne sont pas inclus dans le modèle 3D d'origine. Le contenu de l'hyper-modèle BIMx doit être défini avant la publication.
