Metszősík a 3D modellben (gyorsbillentyű: C)

3D nézetben ideiglenes metszősíkok alkalmazásával megjelenítheti az épület belsejét.

Metszősík létrehozásához tegye a következőket:

  1. Nyissa meg a 3D modellt:

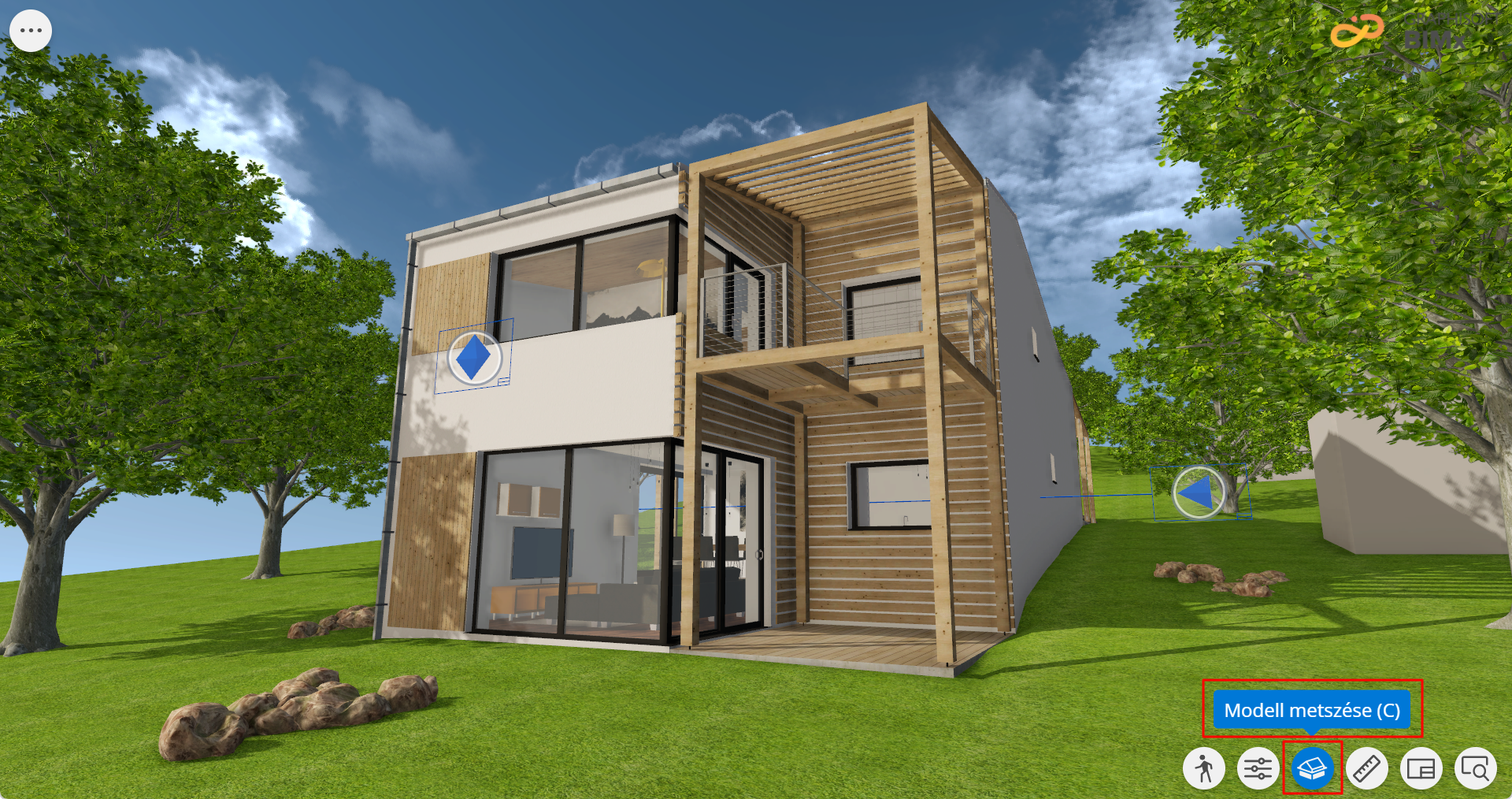

  2. Kattintson a Modell vágása parancsra a képernyő jobb alsó sarkában vagy nyomja meg a C billentyűt.

  3. A modellt alapértelmezés szerint vízszintesen az aktuális kameramagasságban vágja el. (Ezt a vágási magasságot a program ezután tárolja és használja mindaddig, amíg a 3D modell nyitva marad.)
  4. Metssze el a modellt vízszintesen vagy átlósan a metszősík megváltoztatásával.
    Megjegyzés:

    A testre szabható metszősík a BIMx Pro egyik funkciója. Nem látja? A Pro funkciók elérésének módja a BIMx Pro licencelés webhelyen olvasható.

    Megjegyzés: Ha többet szeretne megtudni a testre szabható metszősíkról, olvassa el a Cut plane (Metszősík) cikket a Graphisoft Community portálon.
    1. Kattintson a jobb gombbal a metszeti felületre, miután elmetszette a modellt.

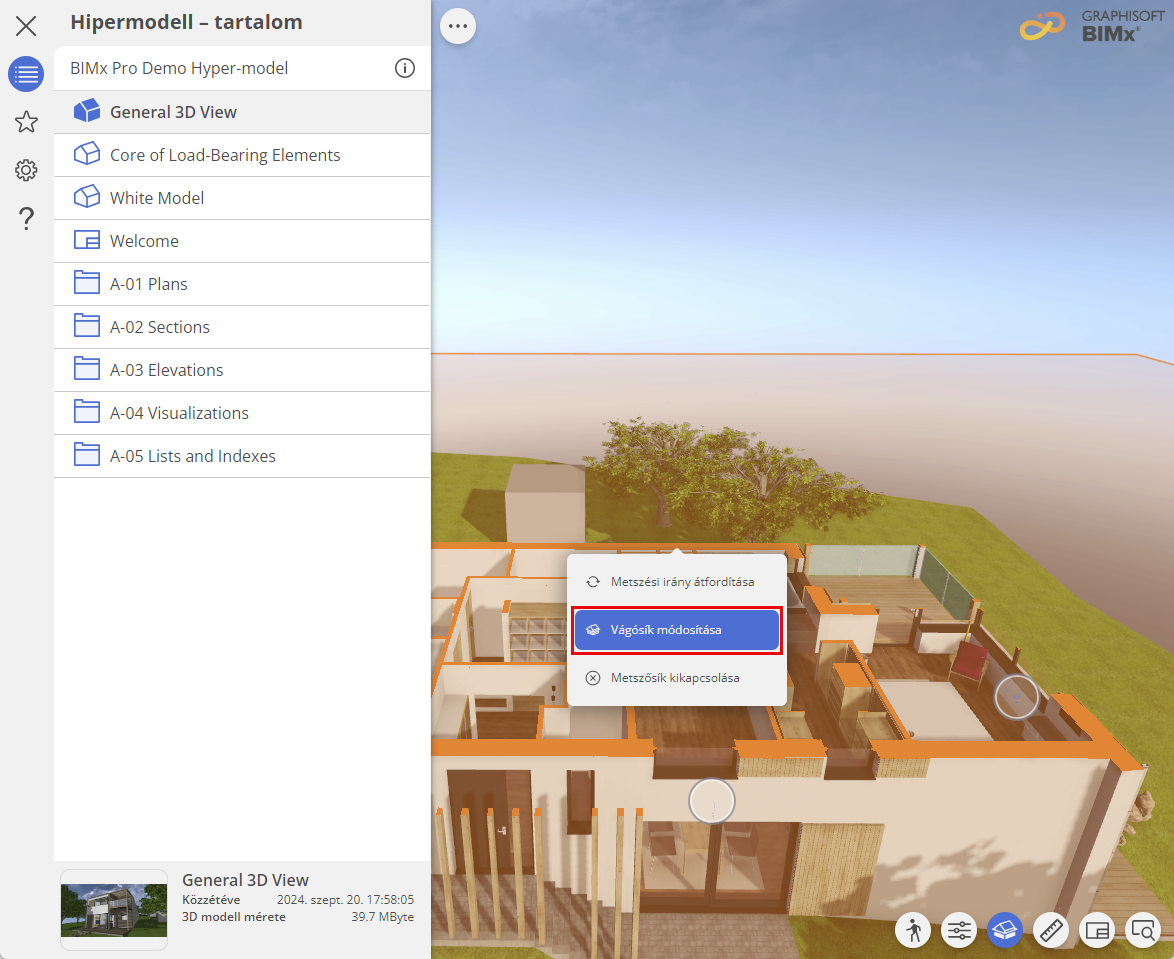

    2. Válassza a Metszősík módosítása

      lehetőséget

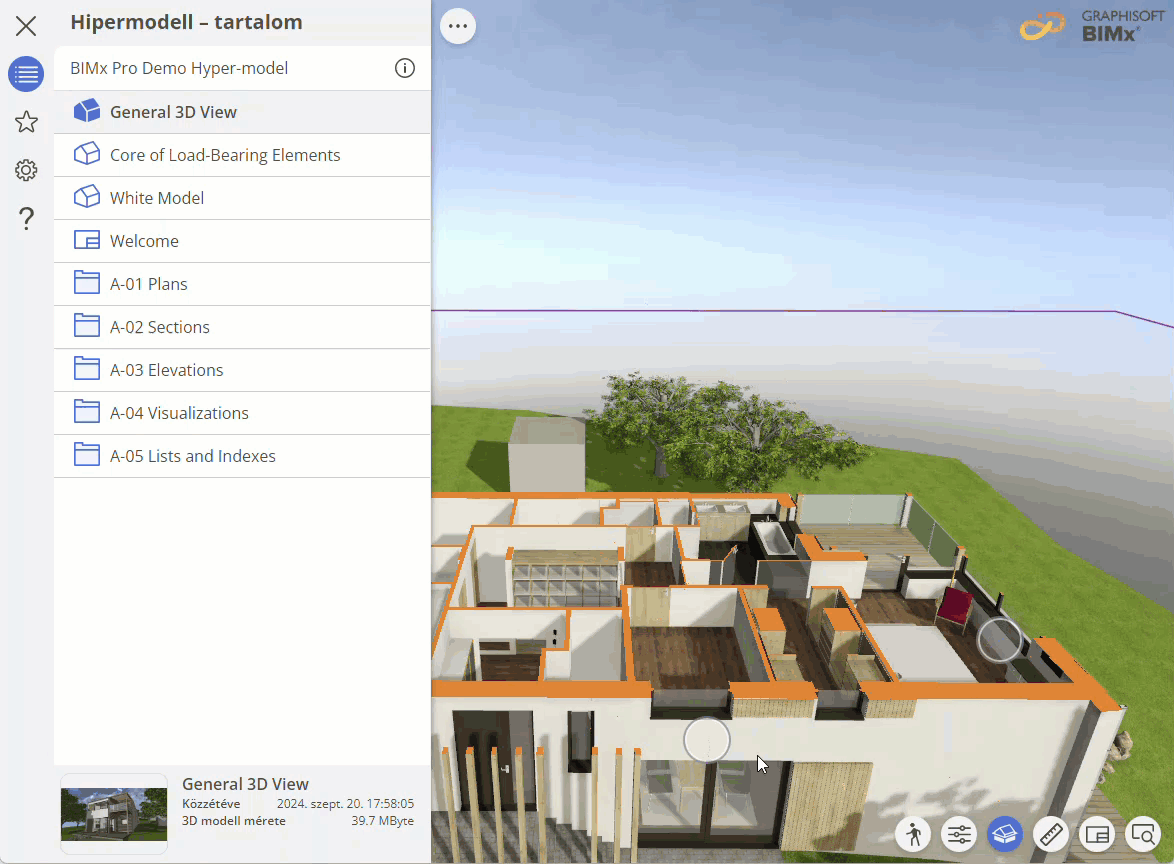

    3. Vigye a kurzort arra a felületre, amellyel párhuzamosan el szeretné metszeni a modellt.

  5. A metszősík megjelenítéséhez mozgassa a kurzort a keret fölé. A metszősík színét a BIMx-beállításoknál található metszősík színválasztó segítségével változtathatja meg. Lásd Metszősík színválasztó

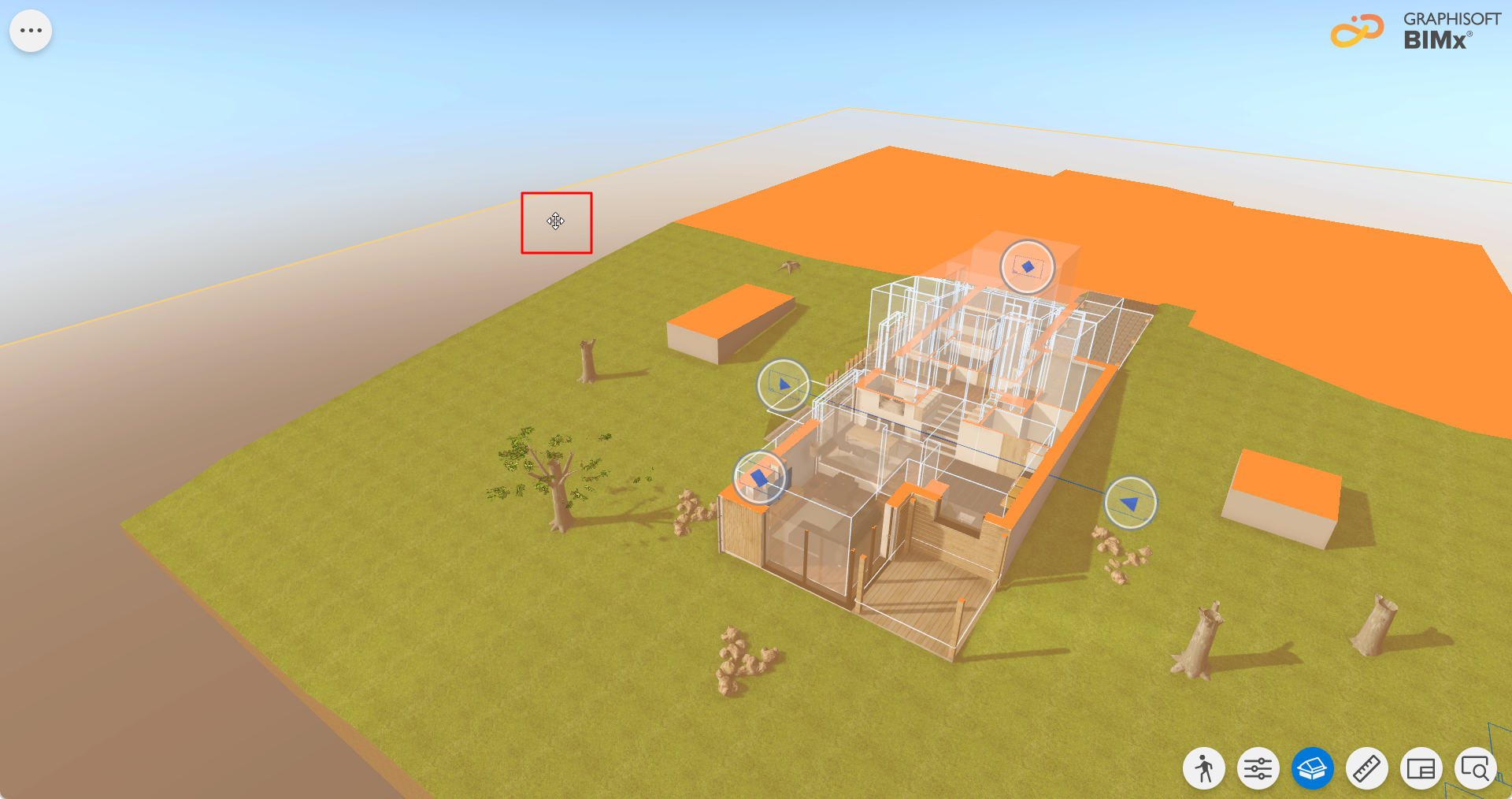

  6. Kattintson, majd húzza el a metszősíkot, hogy a modell kívánt részét megtekinthesse.
Megjegyzés: Ha a 3D modellen egy szellemtervlap is látható, akkor a metszősík mozgatásakor a tervlap együtt mozog a metszősíkkal.

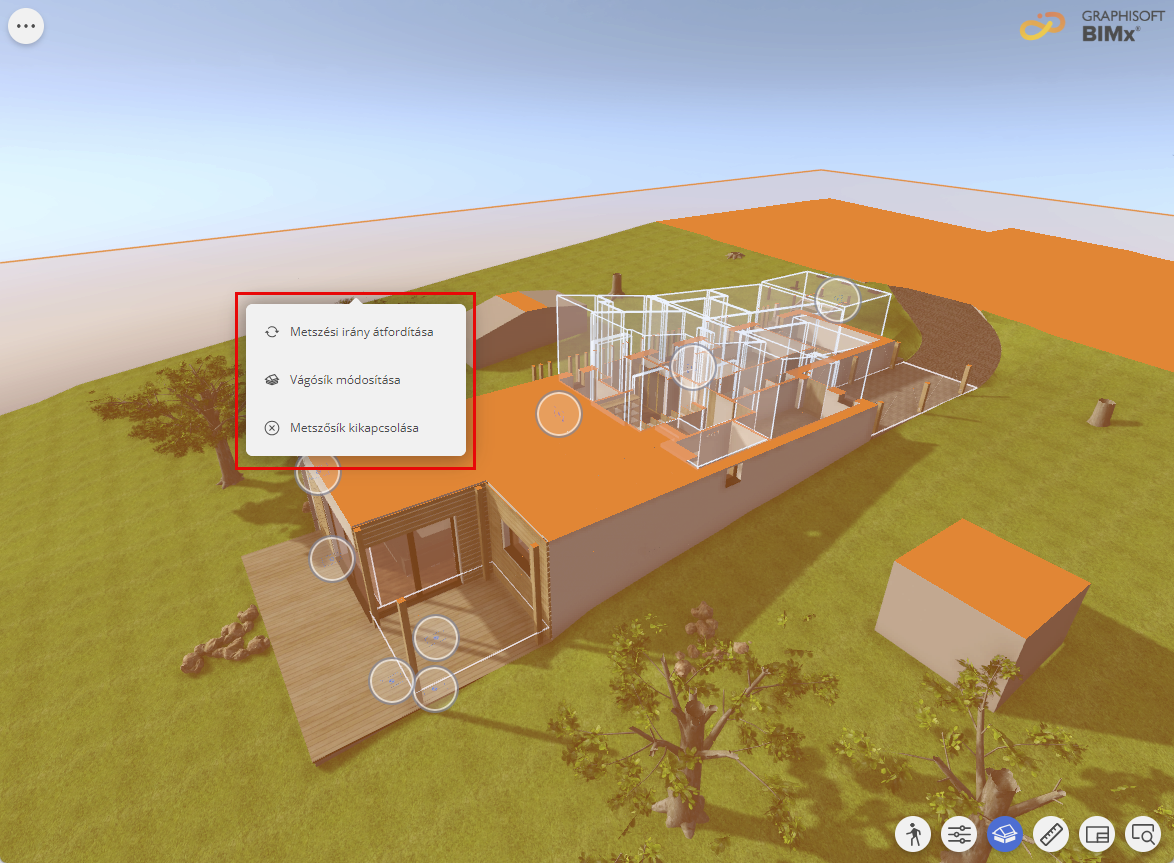

Kattintson a jobb gombbal bárhol a metszősíkra a helyi menü megjelenítéséhez.



  • A Metszésirány megfordítása paranccsal megfordíthatja a metszés irányát.
  • Nyomja meg a Ki gombot a metszősík kikapcsolásához és a teljes modell megjelenítéséhez.
  • A Metszősík módosítása paranccsal megváltoztathatja a metszősík tájolását.

A második funkciót úgy is elérheti, hogy kikapcsolja a Modell vágása parancsot a képernyő jobb alsó sarkában (vagy megnyomja a C billentyűt).

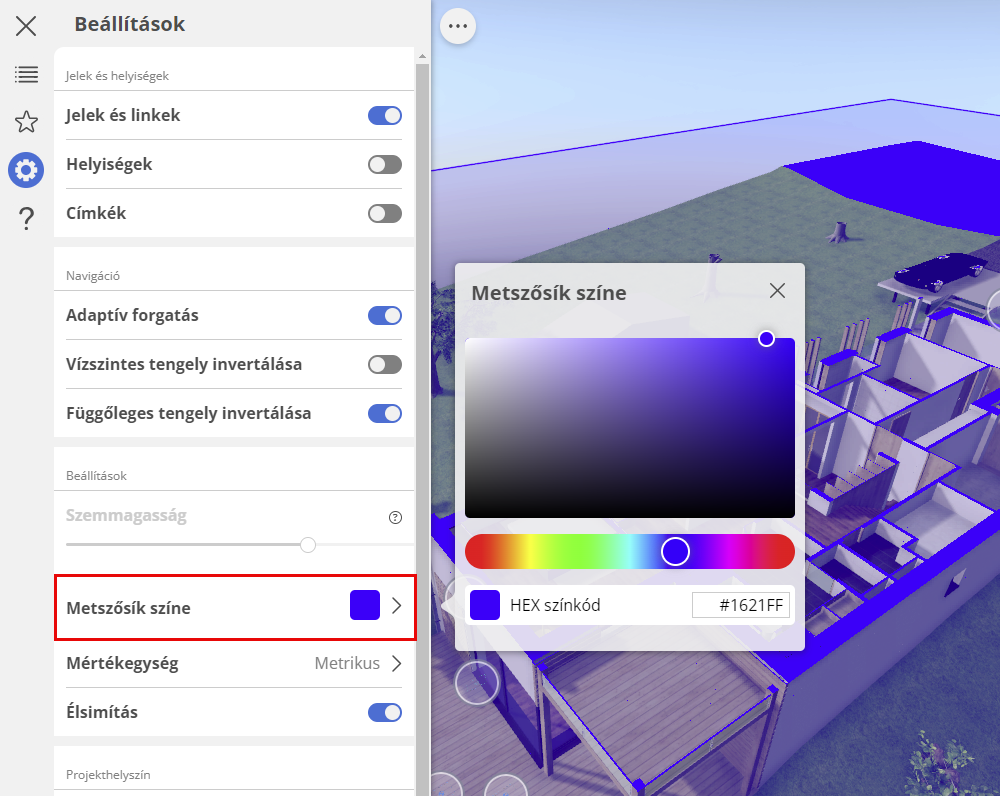

Metszősík színválasztó

A 3D modell megjelenítését testre szabhatja a metszeti felületek színének megváltoztatásával.

Használjon semleges színt, hogy a tervre helyezze a hangsúlyt, vagy használjon saját színpalettát a vállalati arculatnak megfelelően. Az egyedi színt csak egyszer kell kiválasztania. Ez a BIMx-Beállításokban kerül elmentésre, és az összes modellre alkalmazva lesz.
