3D elemek és fóliák elrejtése

A 3D elemek és a fólialáthatóság beállítása a BIMx-ben

Megjegyzés: BIMx Pro funkció. Nem látja? A Pro funkciók elérésének módja a BIMx Pro licencelés webhelyen olvasható.

Ha többet szeretne megtudni a 3D elemek és a fólialáthatóság beállításáról a BIMx-ben, lásd: 3D elemek és fóliák elrejtése a BIMx-ben.

3D elemek elrejtése

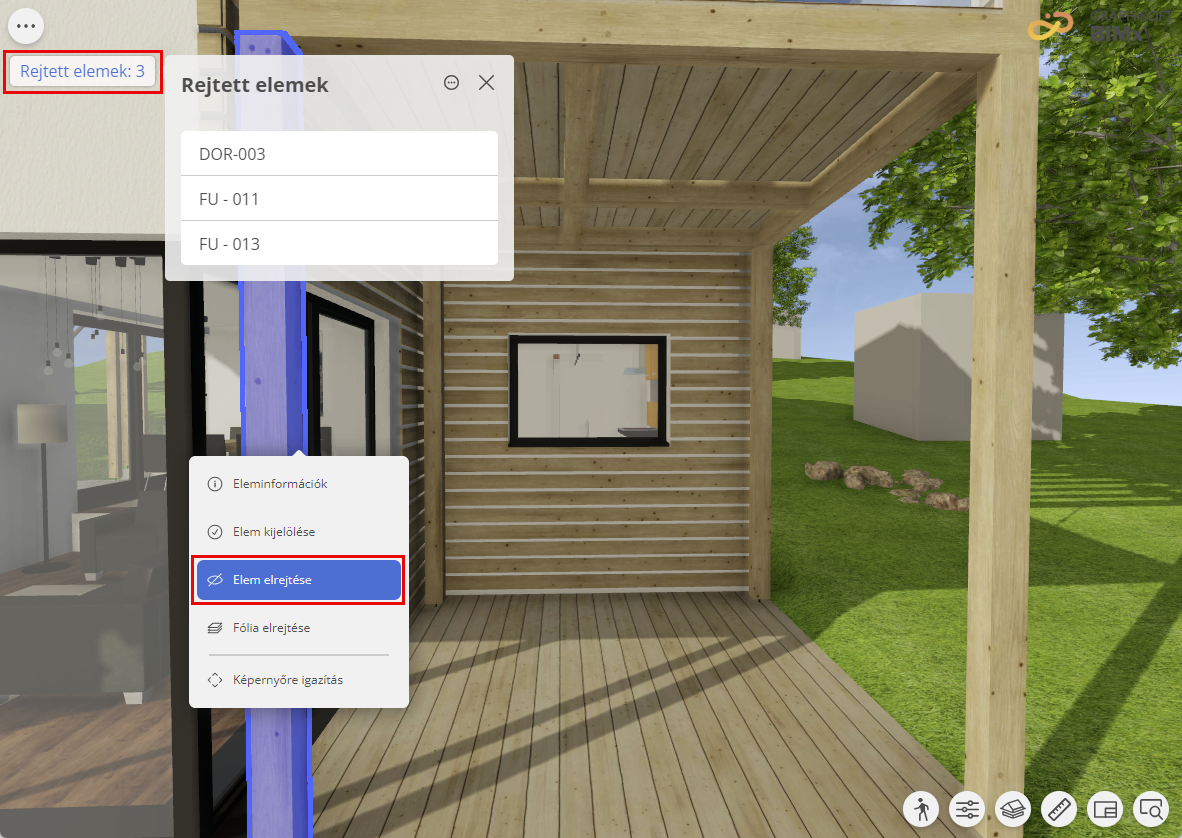

Jelölje ki és rejtse el az elemeket a BIMx kijelölési palettán található „elemek elrejtése” funkcióval.

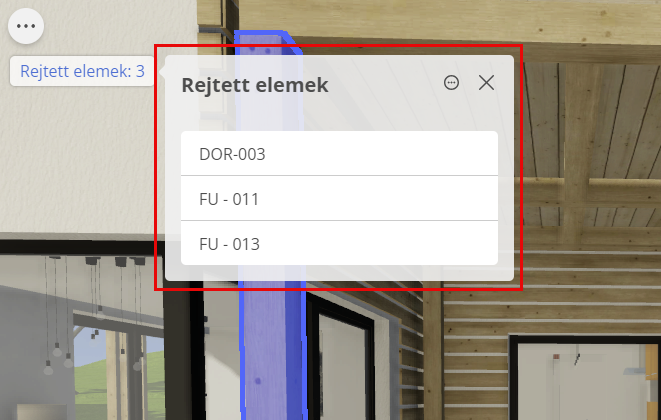

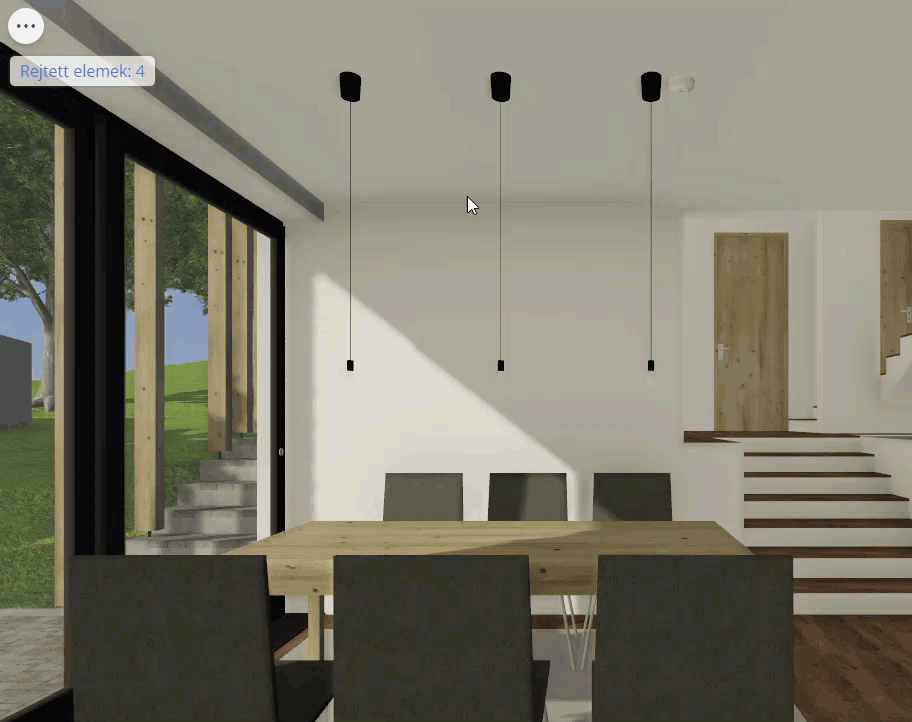

Rejtett elemek paletta



Kattintson a rejtett elemek címkéjére a paletta megnyitásához.

A palettán a rejtett elemeket Archicad azonosítójuk alapján betűrendben vannak felsorolva.

  1. Az elemek elrejtésének megszüntetése az azonosítójukra kattintva lehetséges.

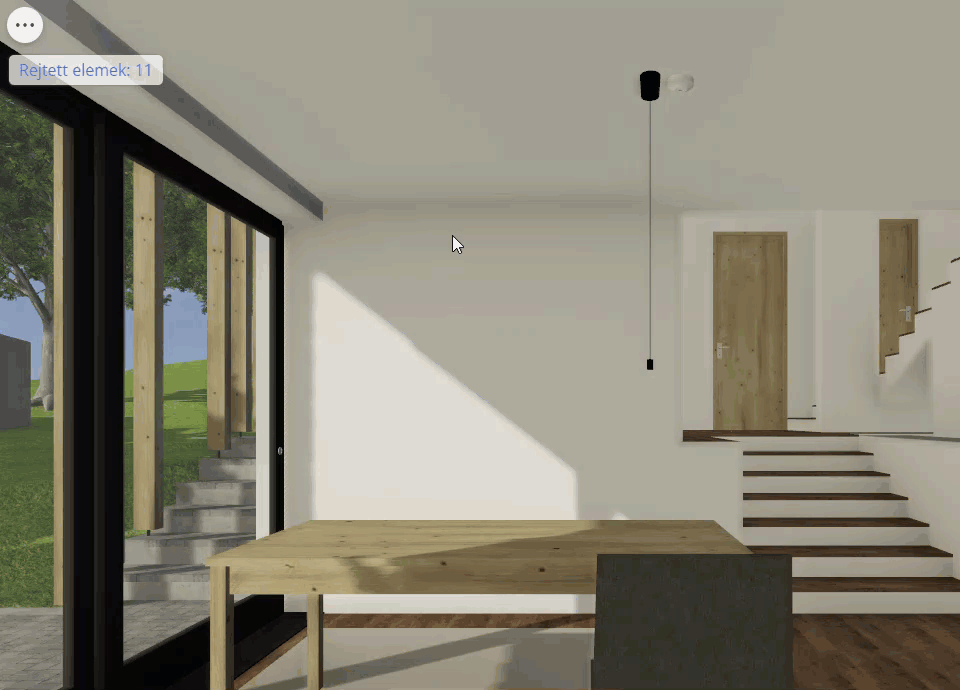

  2. A Minden rejtett elem megjelenítéseparanccsal az összes elem újra láthatóvá válik.

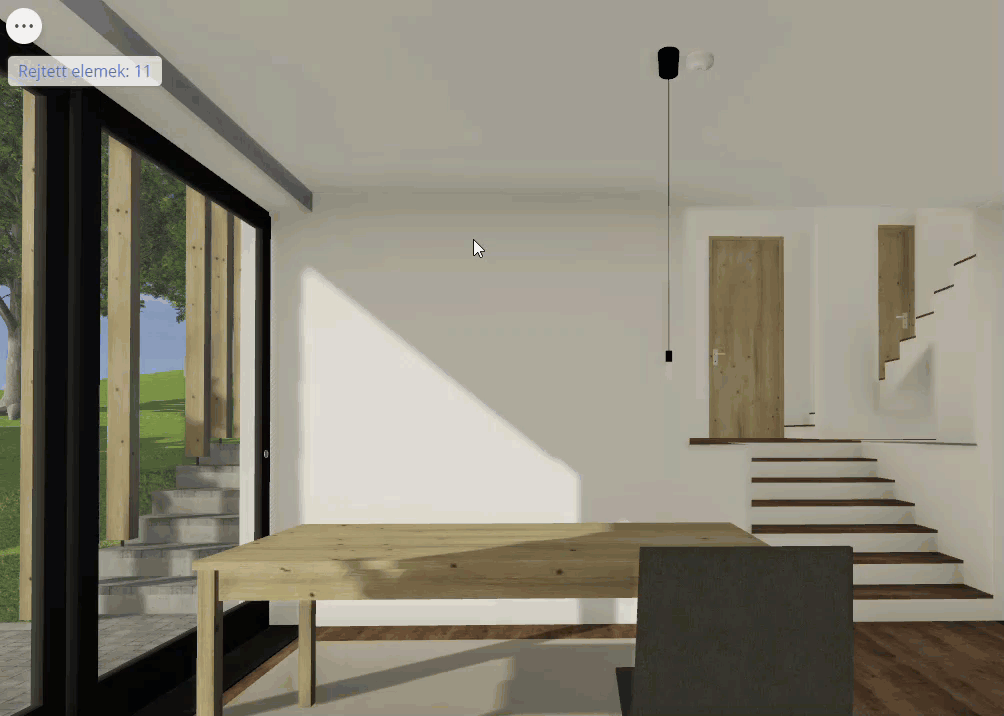

  3. A Nézet megfordítása paranccsal egy vagy több rejtett elem gyorsan elkülöníthető és megtekinthető.

Fóliák elrejtése

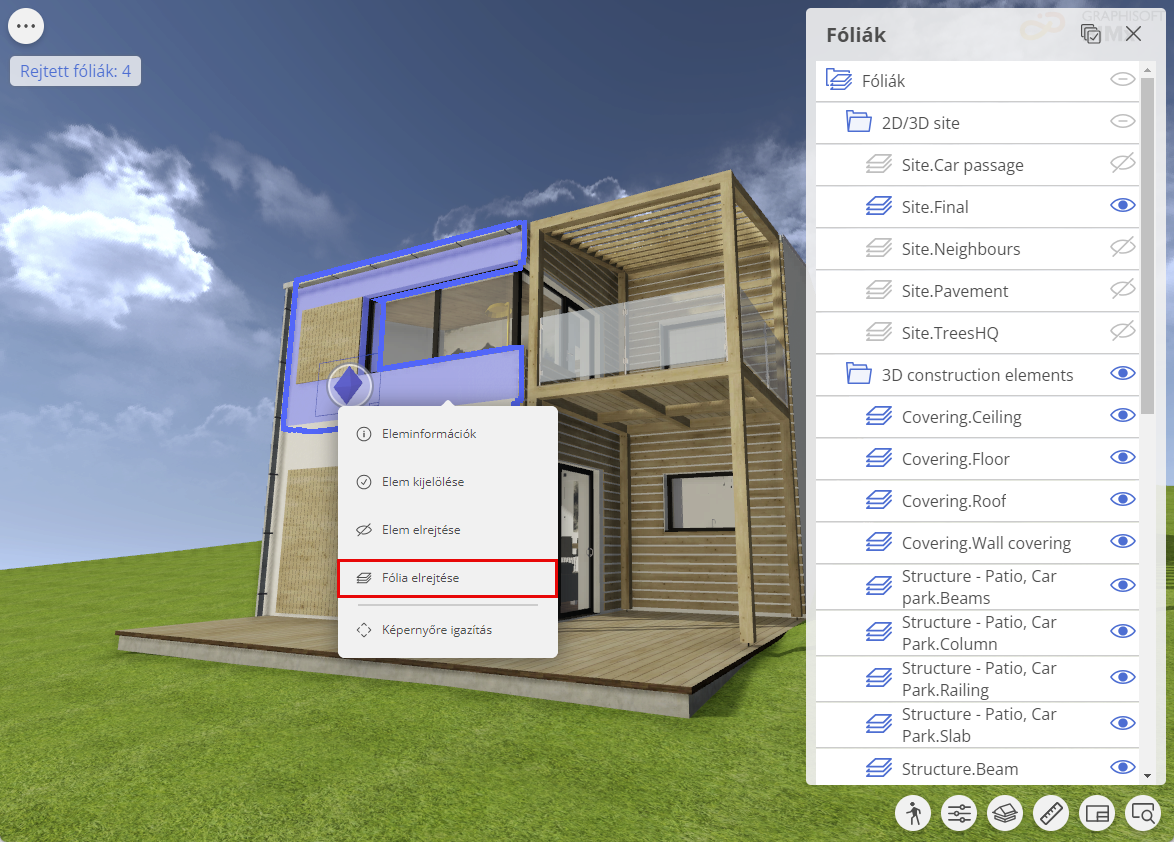

Egy elem fóliájának elrejtéséhez kattintson az elemre a jobb gombbal, és válassza a helyi menüben a Fólia elrejtése parancsot.

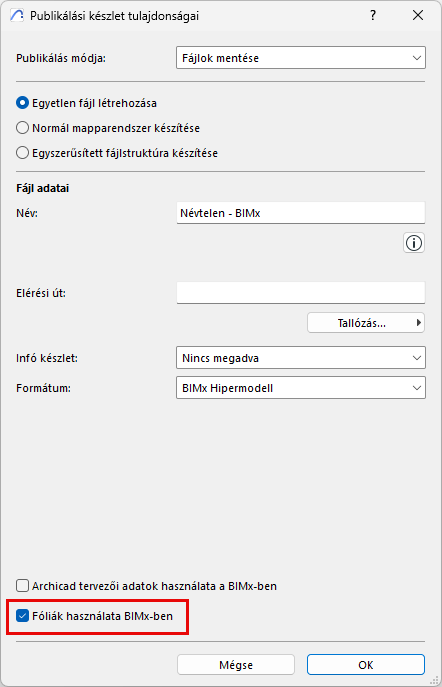

Megjegyzés: Ha szeretné felhasználni a fóliákat BIMx-modellben, az Archicad-modellt úgy kell publikálni, hogy ez az opció be van kapcsolva: az Archicad Publikálási készlet menüpontjában a publikálás előtt jelölje be a „Fóliák használata BIMx-ben” jelölőnégyzetet.

Ez az opció az Archicad 28-as verziójától kezdve alapértelmezés szerint elérhető és engedélyezett.

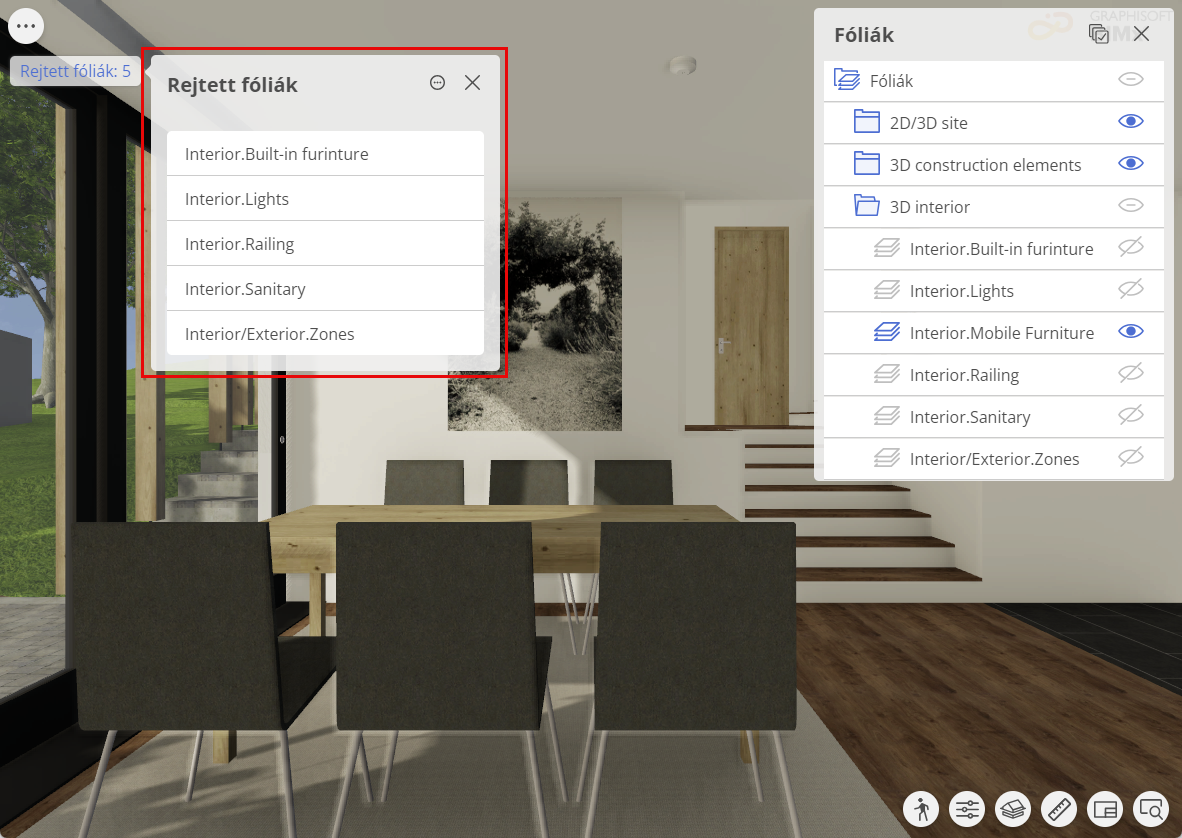

Elrejtett fóliák paletta



Kattintson a bal felső sarokban lévő Elrejtett fóliák címkére az Elrejtett fóliák paletta megnyitásához. Használja a következőkre:

  • Bizonyos vagy az összes elrejtett fólia elrejtésének feloldása
  • Az elrejtett fóliák számának és azonosítóinak meghatározása
  • Fóliák paletta megnyitása
  • Nézet megfordítása az összes elrejtett fóliaelem elkülönítéséhez és megjelenítéséhez

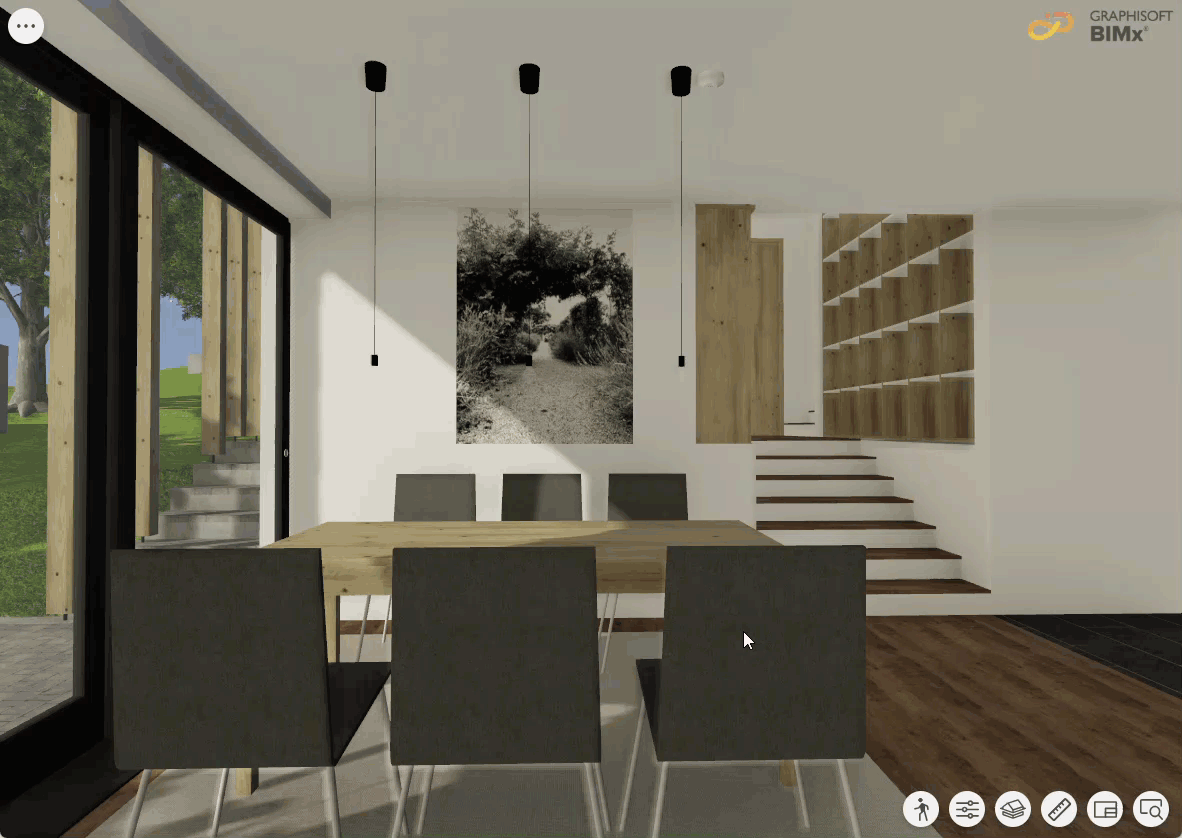

Fóliák paletta

A Fóliák palettán az Archicad projekt hierarchikus fóliaszerkezete jelenik meg.

A Fólia palettát a Nézetek gyorsmenüben vagy az Elrejtett fóliák palettán nyithatja meg. Használja a következőkre:

  • A fóliák és fóliamappák elrejtése vagy elrejtésének megszüntetése a szem ikon megérintésével
  • Egy fólia összes elemének azonosítása és kiemelése a fólia nevére való koppintással
  • Mappák, almappák vagy akár a teljes fóliastruktúra kibontása és összezárása a nevükre való koppintással

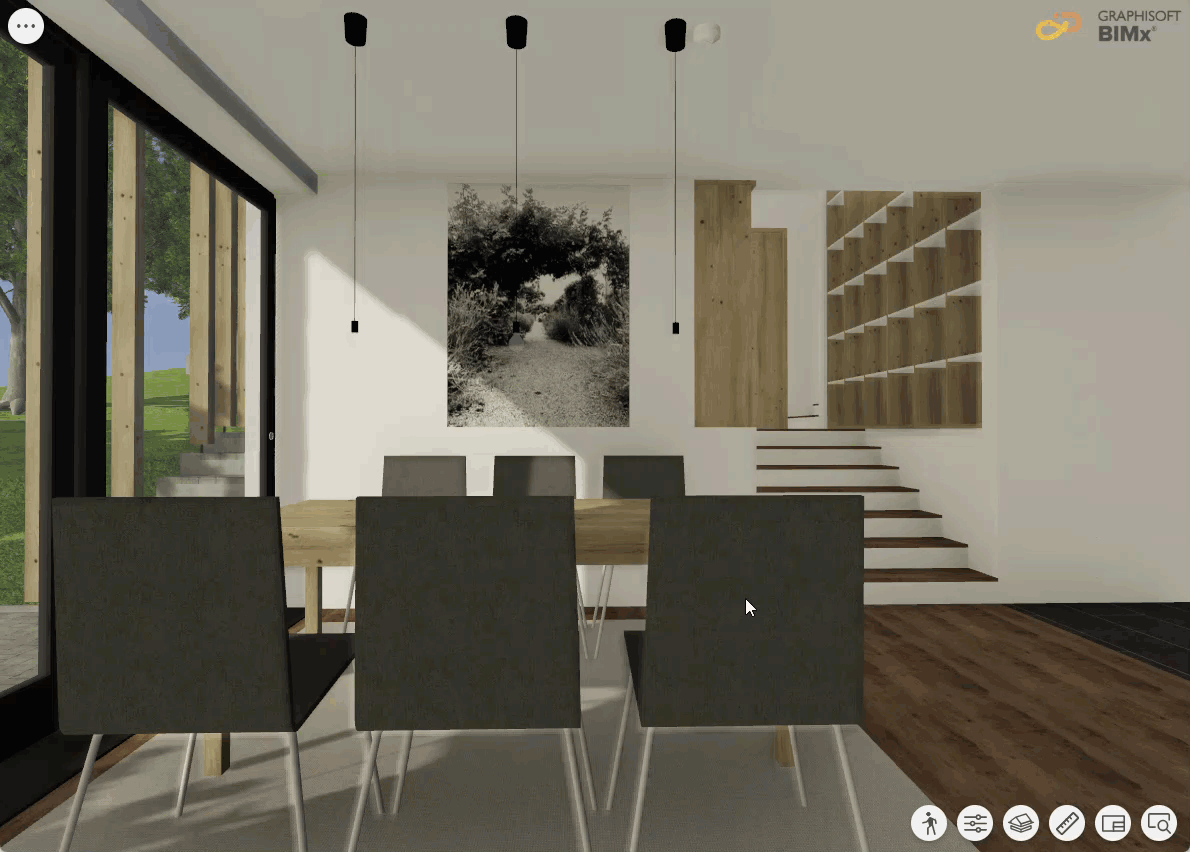

A Fóliák paletta jobb felső sarkában fóliacsoportok is elérhetők. A fóliacsoportokkal gyorsan elrejthet több fóliát és fóliamappát.

Megjegyzés:

Az Archicad programmal ellentétben a BIMx-ben egy másik fóliacsoport kiválasztásával nem jelennek meg azok az elemek, amelyek nem szerepelnek az eredeti 3D modellben. A BIMx Hipermodell tartalmát a publikálás előtt kell meghatározni.
