Visualizzare le zone e le informazioni sulle zone

Visualizzazione di zone 3D nell'Iper-Modello.

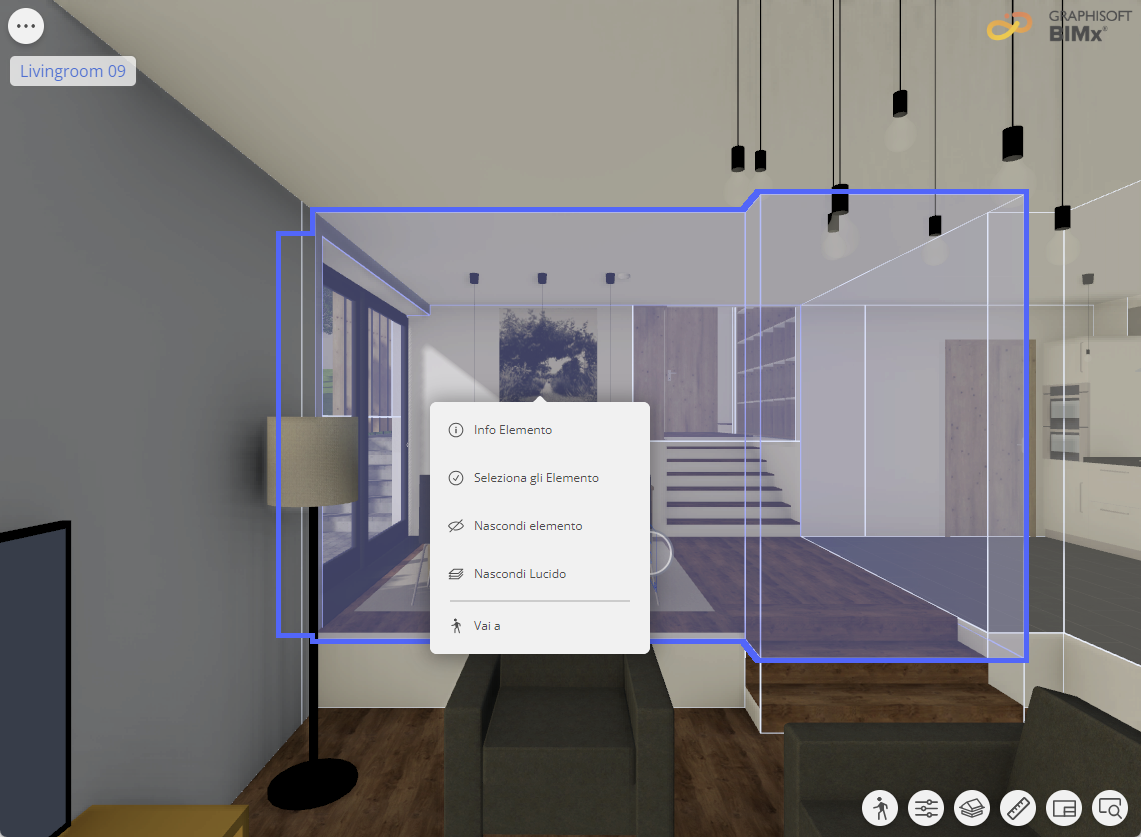

Attivare la visualizzazione delle Zone in BIMx per vedere le Zone 3D (definite in Archicad). Le Zone vengono visualizzate come elementi trasparenti colorati secondo le rispettive Categorie Zona.

Vedere Categorie Zona nell'Aiuto Archicad.

Visualizzando le zone è possibile accedere ai dati delle zone e mostrare le aree funzionali dell'edificio, anche in un modello concettuale il cui involucro edilizio non è ancora stato definito.



Visualizzazione zona on/off

Per attivare o disattivare la visualizzazione delle zone:
  1. Aprire il menu dal bordo superiore sinistro dello schermo.
  2. Fare clic sul pulsante Configurazione.
  3. Usare il commutatore Zone per renderle visibili o disattivarle.

Mostra zona in 2D/3D

Per passare dalla visualizzazione di una zona in 2D a quella in 3D:

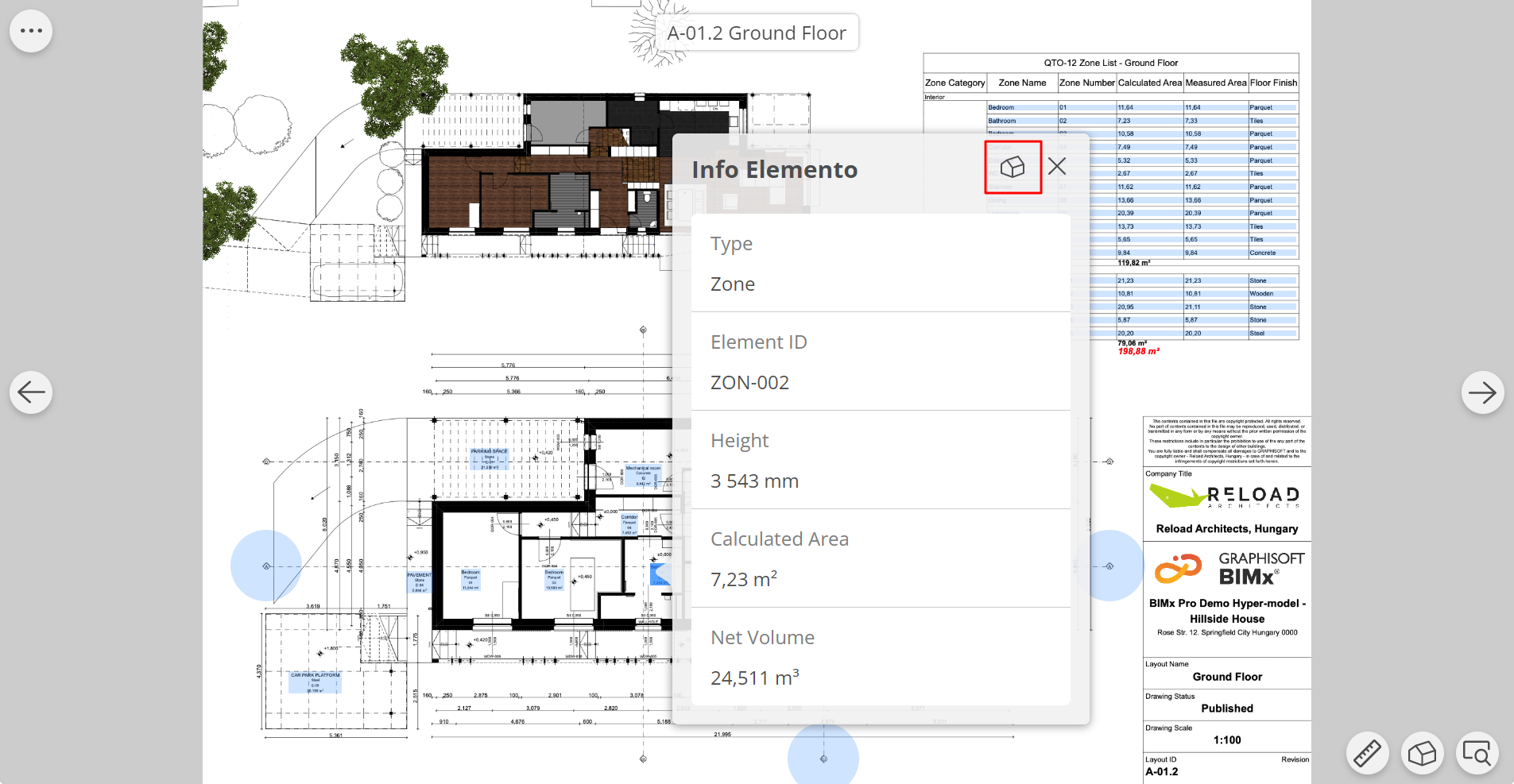

  1. Nel documento 2D, fare clic su un’etichetta zona per aprire le Informazioni sull'elemento
  2. Fare clic sull'icona casa nell'angolo superiore destro di Informazioni Elemento per aprire e selezionare la zona in 3D.


Per passare dalla visualizzazione di una zona in 3D a quella in 2D, fare clic su Apri in 2D nel menu in basso a destra.
