Ukryj elementy 3D i warstwy

Kontroluj widoczność elementów 3D i warstw w BIMx

Uwaga: Funkcja Pro BIMx. Nie widzisz tego? Dowiedz się, jak uzyskać dostęp do funkcji Pro w Licencjonowaniu Pro BIMx.

Aby dowiedzieć się więcej o kontrolowaniu widoczności elementów 3D i warstw w BIMx, zobacz Ukryj elementy 3D i warstwy w BIMx.

Ukryj elementy 3D

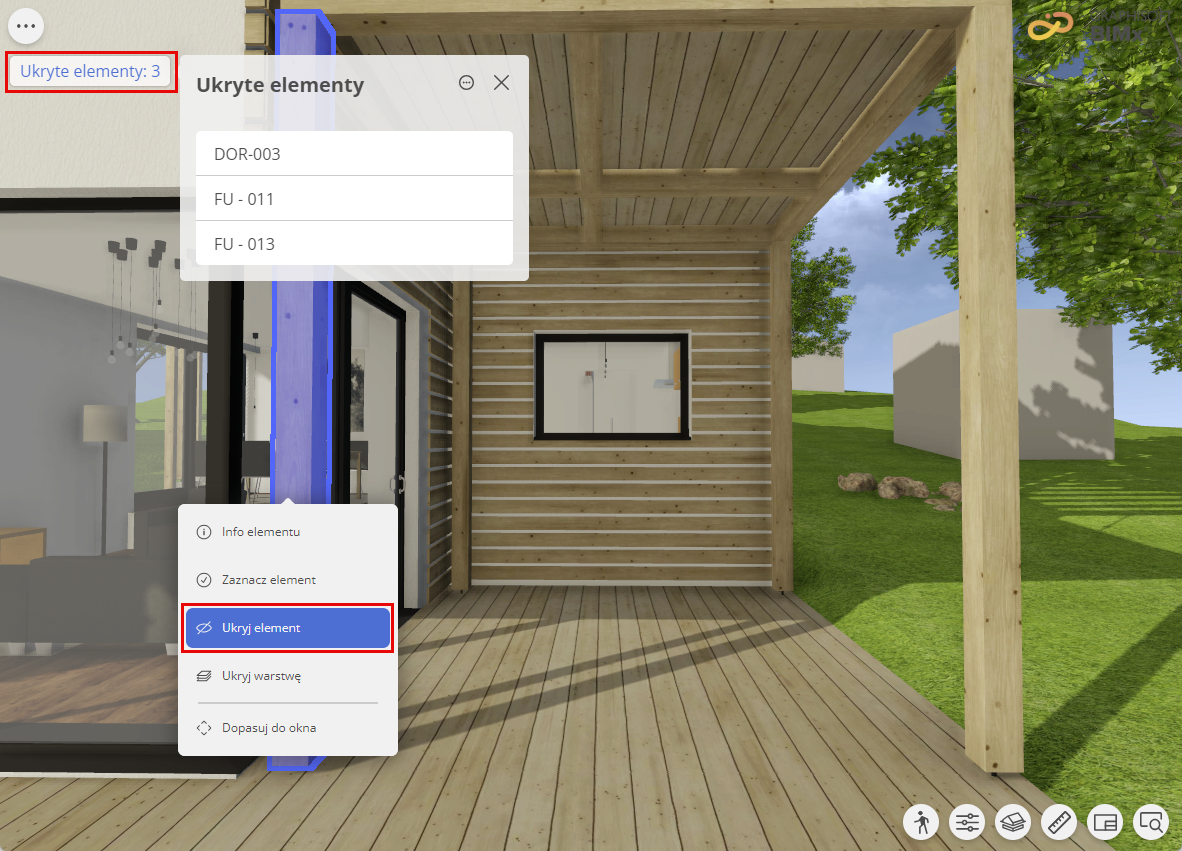

Wybierz i ukryj elementy za pomocą funkcji ukrywania elementów z palety wyboru BIMx.

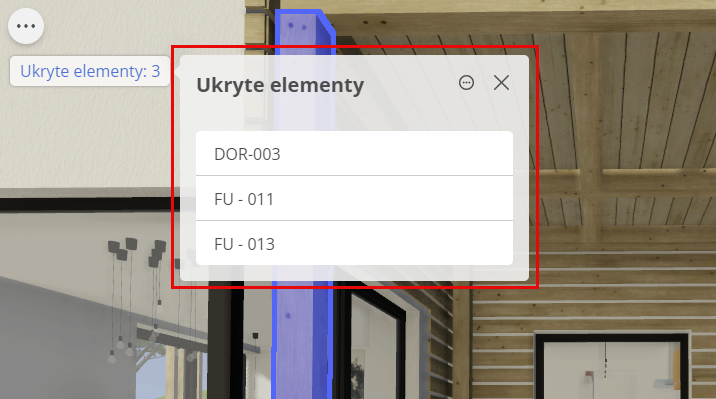

Paleta ukrytych elementów



Kliknij etykietę ukrytych elementów, aby otworzyć tę paletę.

Paleta zawiera listę ukrytych elementów w kolejności alfabetycznej na podstawie ich identyfikatora Archicad.

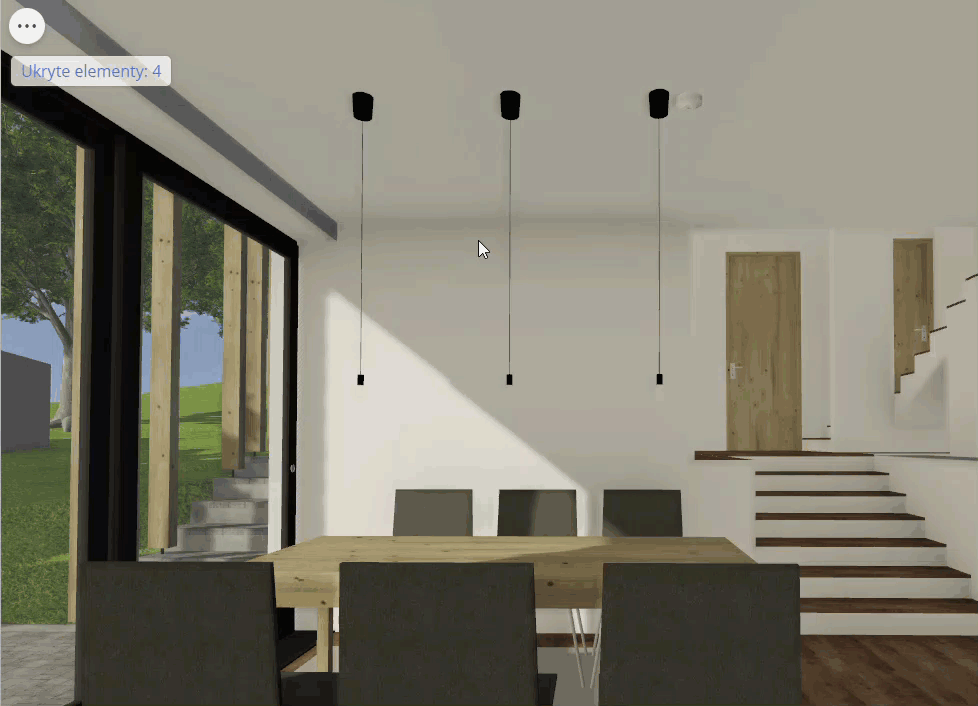

  1. Odkryj elementy, klikając ich identyfikator.

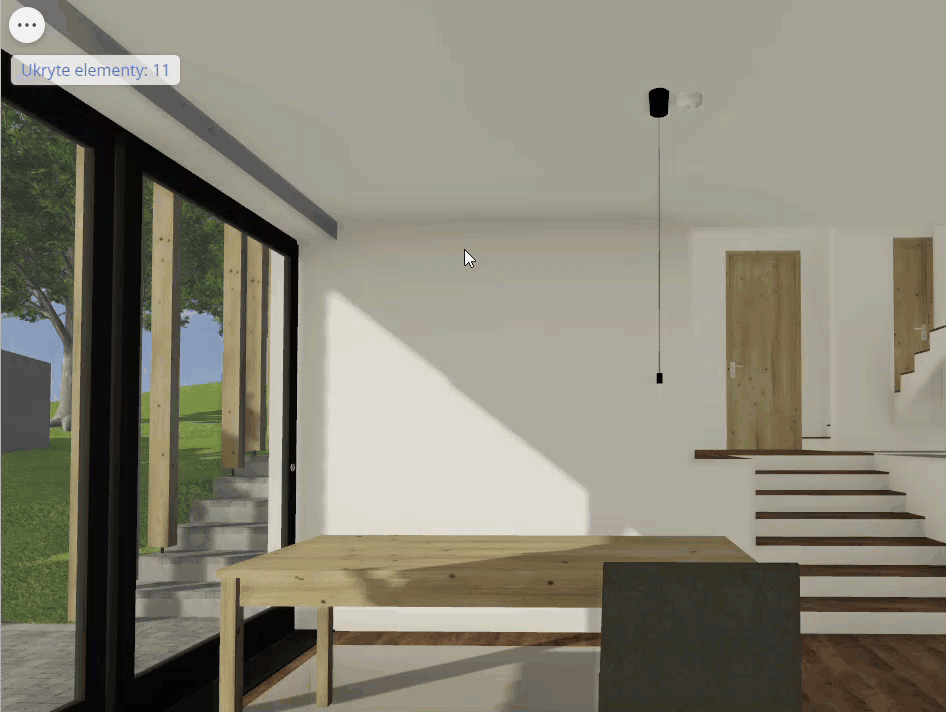

  2. Odkryj wszystkie, aby były ponownie widoczne.

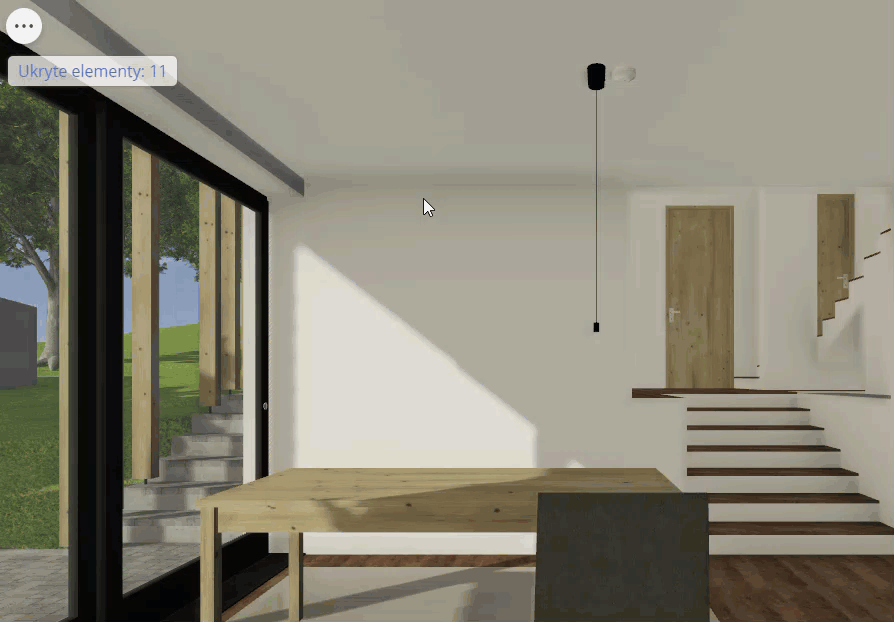

  3. Odwróć widok, aby szybko wyodrębnić i wyświetlić jeden lub więcej ukrytych elementów.

Ukryj warstwy

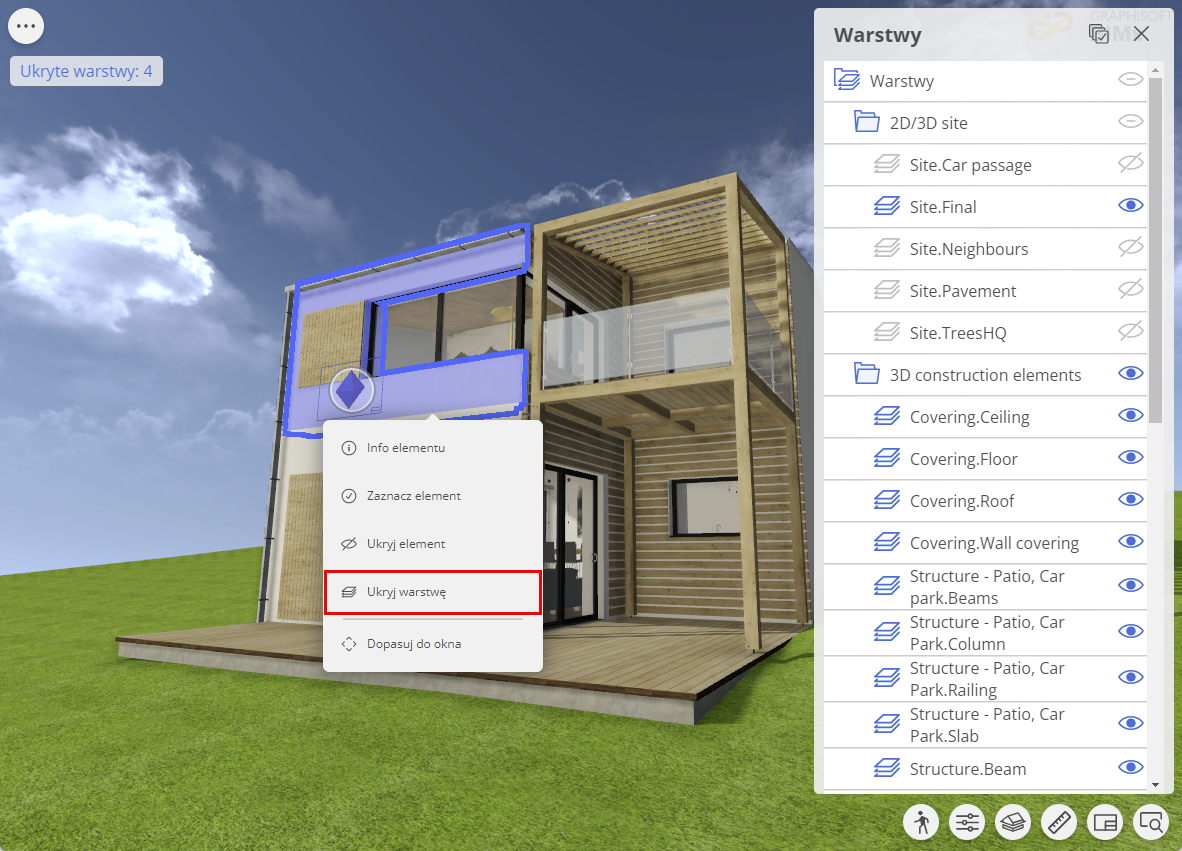

Aby ukryć warstwę elementu, kliknij element prawym przyciskiem myszy i z menu kontekstowego wybierz opcję Ukryj warstwę.

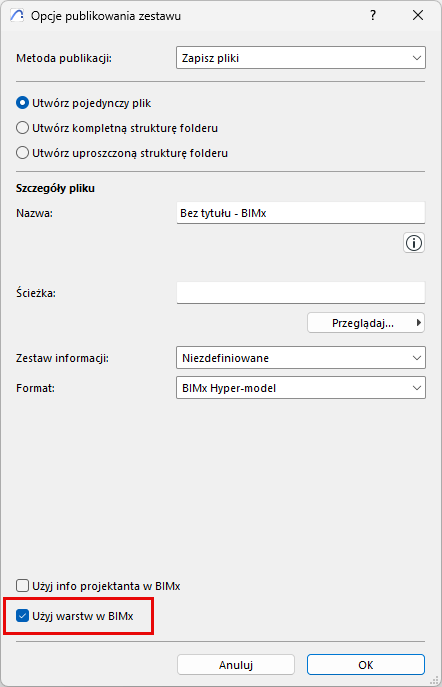

Uwaga: Aby użyć warstw w modelu BIMx, model Archicad musi zostać opublikowany z włączoną tą opcją: w Ustawieniach zestawu publikacji Archicad zaznacz pole wyboru „Użyj warstw w BIMx" przed publikacją.

Opcja ta jest dostępna i domyślnie włączona od wersji 28 programu Archicad.

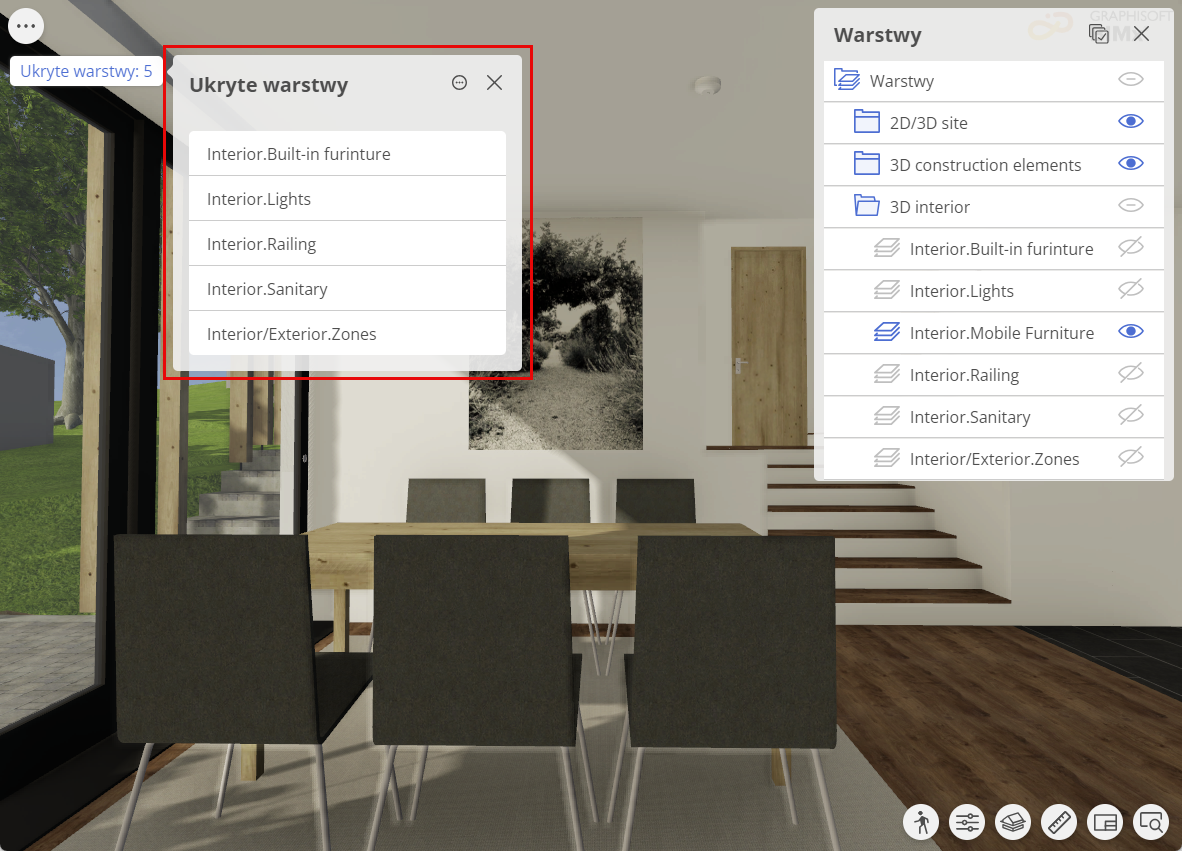

Paleta ukrytych warstw



Kliknij etykietę Ukryte warstwy w lewym górnym rogu, aby otworzyć paletę Ukryte warstwy. Użyj go aby:

  • Odkryć określone lub wszystkie ukryte warstwy
  • Zidentyfikować liczbę ukrytych warstw i ich identyfikatory
  • Otworzyć paletę warstw
  • Odwrócić widok, aby odizolować i pokazać wszystkie ukryte elementy warstwy

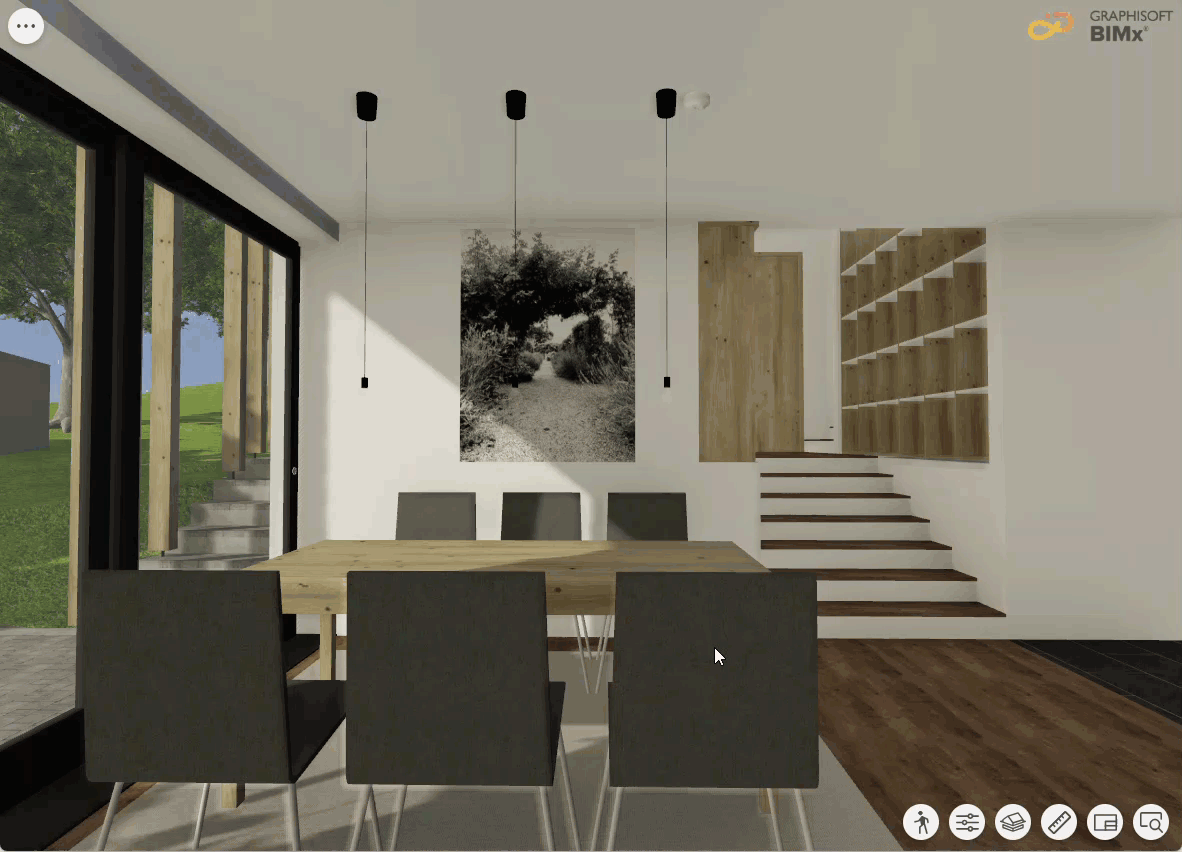

Paleta warstw

Paleta warstw zawiera hierarchiczną strukturę warstw projektu Archicad.

Paletę warstw można otworzyć za pomocą menu podręcznego Widok lub palety Ukryte warstwy. Użyj go aby:

  • Ukryć lub odkryć warstwy i foldery warstw, dotykając ikony oka
  • Zidentyfikować i wyróżnić wszystkie elementy w warstwie, dotykając jej nazwy
  • Rozwinąć i zwinąć foldery, podfoldery, a nawet całą strukturę warstw, dotykając ich nazwy

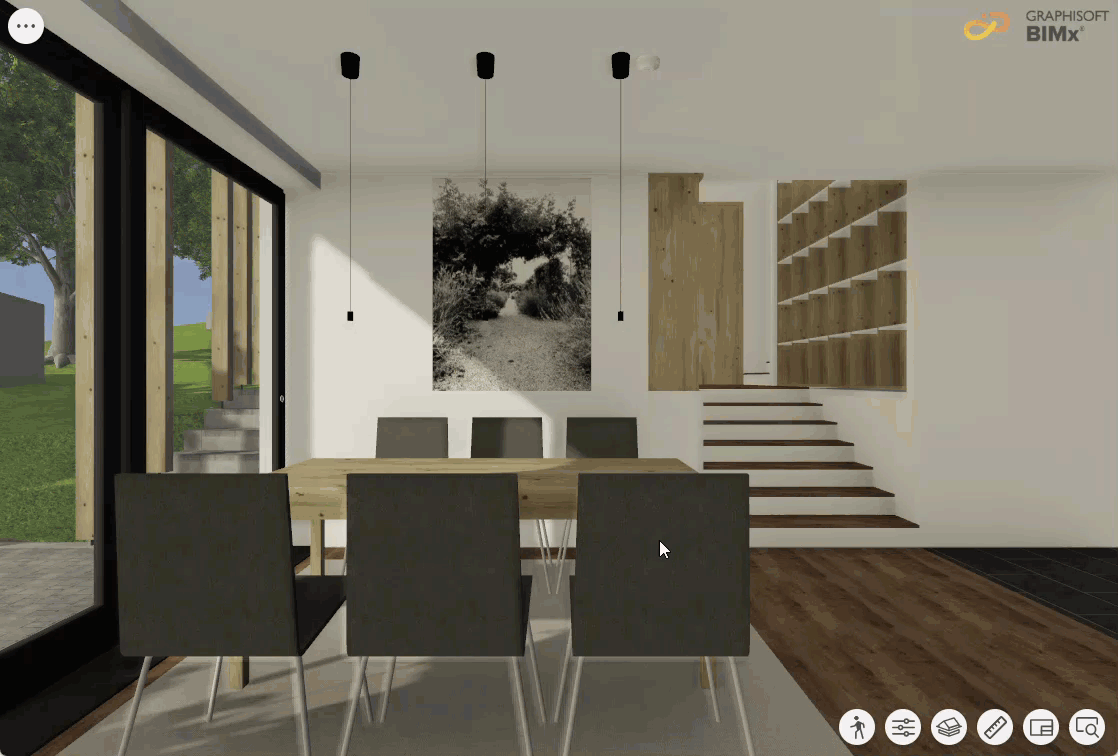

Kombinacje warstw są również dostępne w prawym górnym rogu palety Warstw. Użyj kombinacji warstw, aby szybko ukryć wiele warstw i folderów warstw.

Uwaga:

W przeciwieństwie do Archicada, wybranie innej kombinacji warstw w BIMx nie ujawni elementów, które nie są zawarte w oryginalnym modelu 3D. Zawartość hipermodelu BIMx musi zostać zdefiniowana przed publikacją.
