Plano de corte no modelo 3D (atalho: C)

Exibir o interior do edifício utilizando planos de corte temporários em 3D

Para criar um plano de corte:

  1. Abra o modelo 3D:

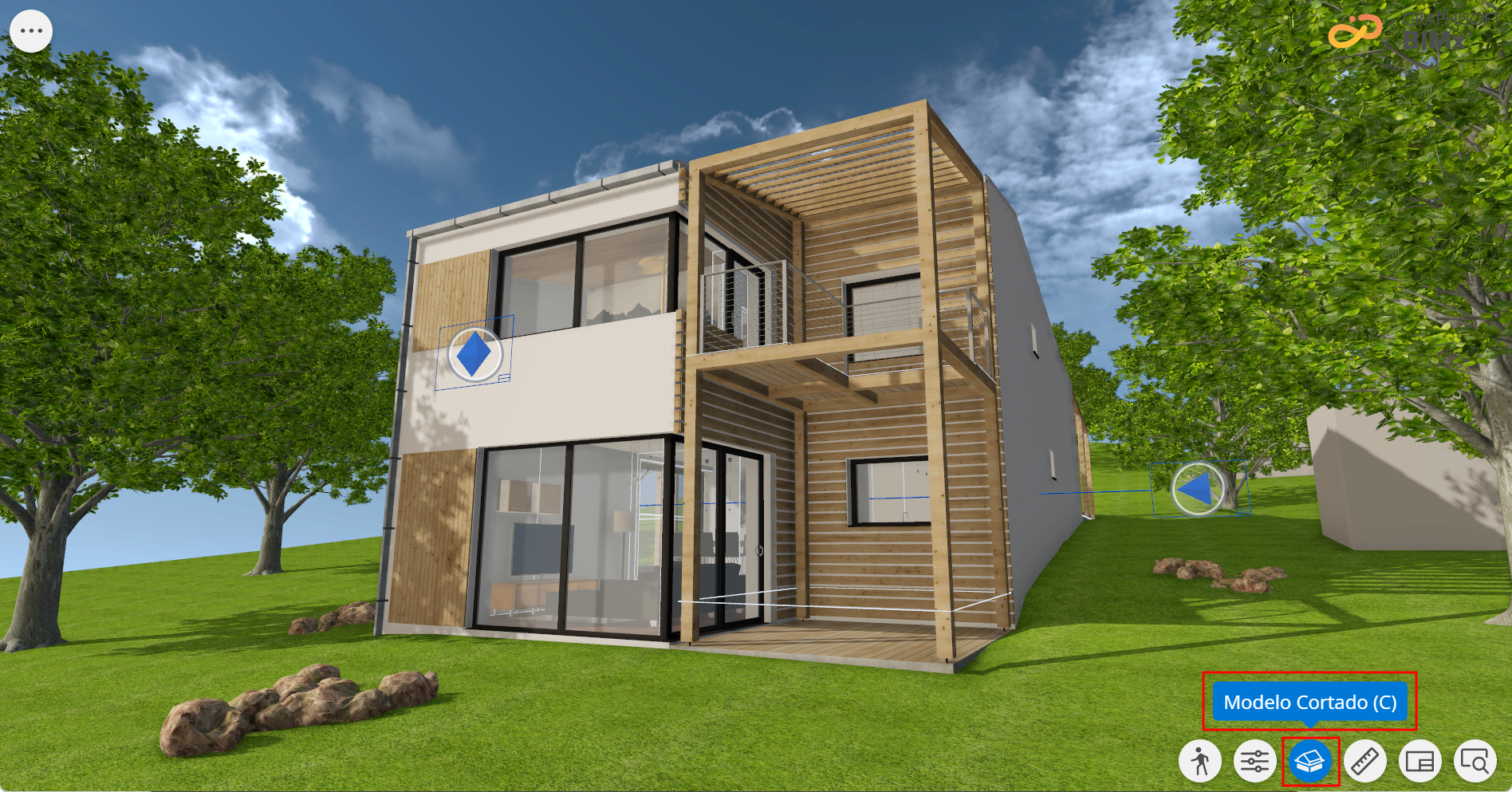

  2. clique no comando Modelo de Corte no canto inferior direito da tela ou pressione C

  3. Por padrão, o modelo é cortado horizontalmente na altura atual da câmera. (Esta altura de corte é então armazenada e usada enquanto o modelo 3D permanecer aberto.)

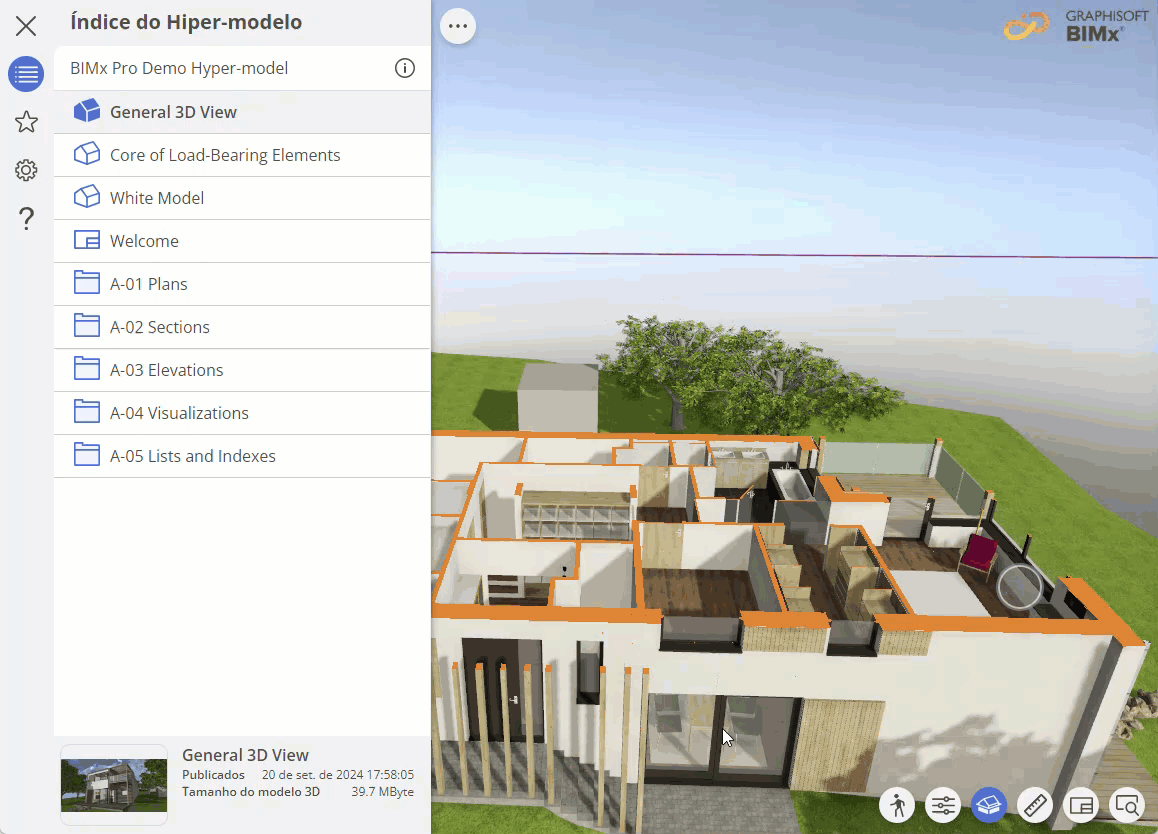

  4. Corte o modelo horizontalmente ou diagonalmente alterando o plano de corte.
    Nota:

    O plano de corte personalizável é um recurso do BIMx Pro. Não está vendo? Saiba como acessar os recursos Pro em Licenciamento do BIMx Pro

    Nota: Para saber mais sobre o plano de corte personalizável, consulte Plano de corte na Graphisoft Community
    1. Clique com o botão direito do mouse na superfície de corte, após cortar o modelo

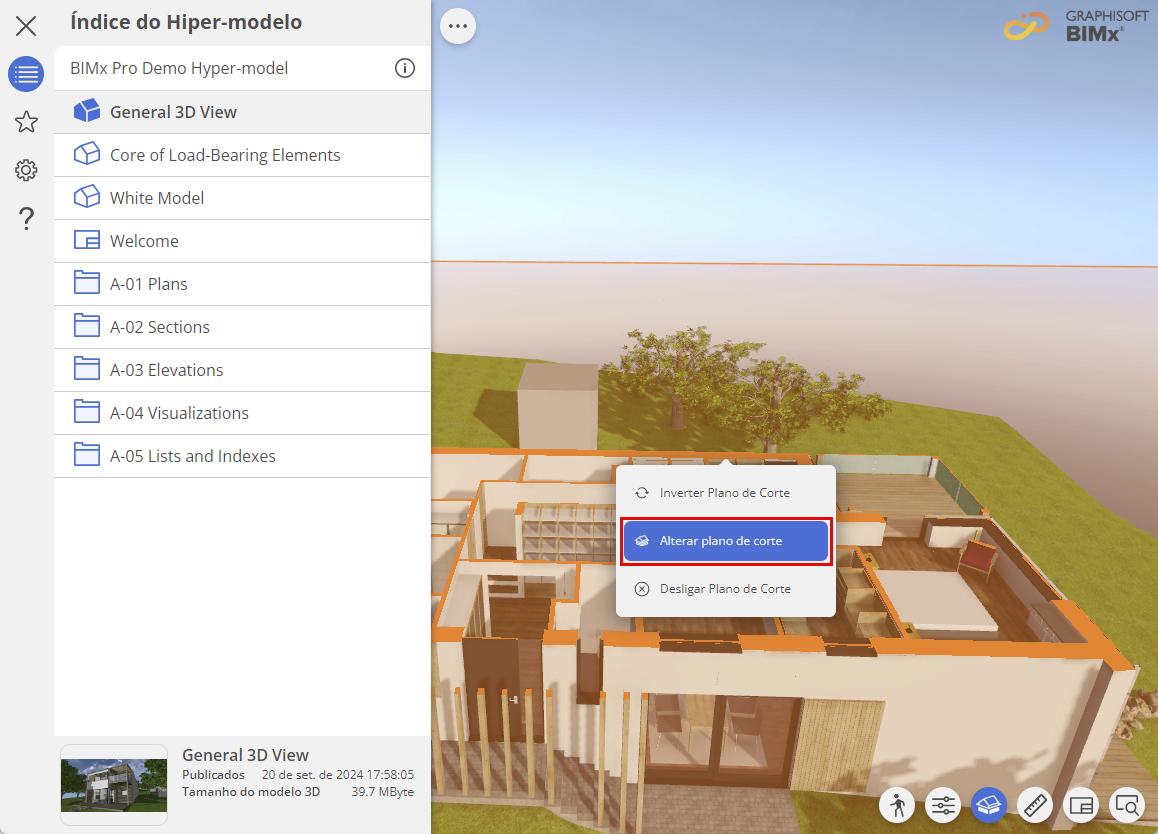

    2. Selecione Alterar plano de corte

    3. Mova o cursor para a superfície que você deseja cortar paralelamente.

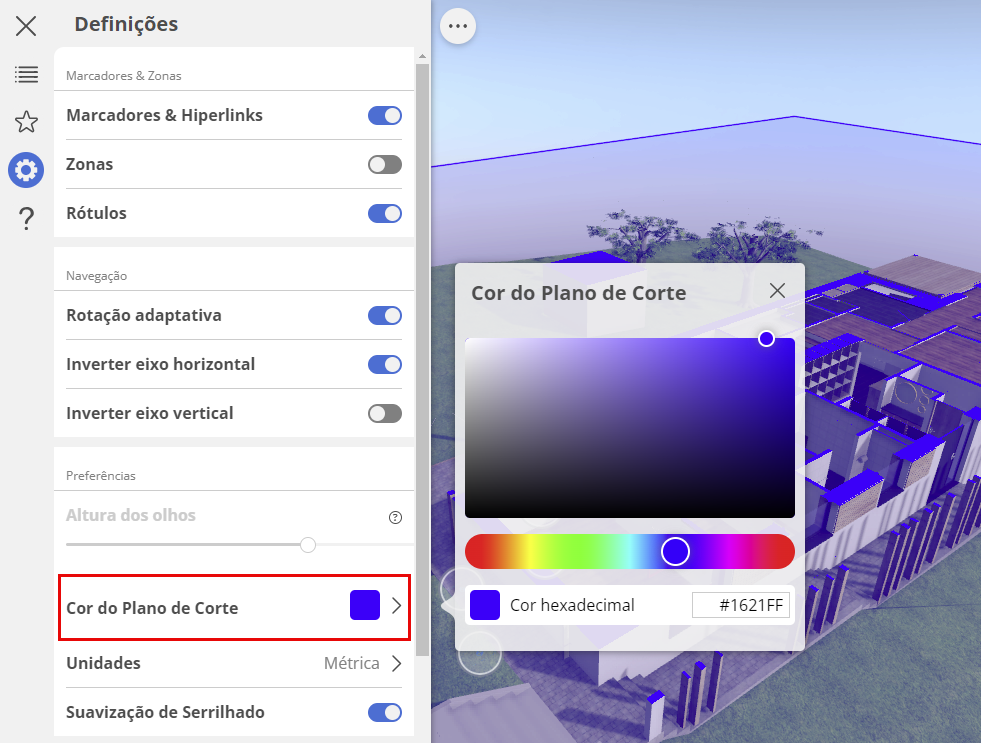

  5. Passe o mouse sobre o quadro para exibir o plano de corte. Você pode alterar a cor do plano de corte usando o Seletor de Cores do Plano de Corte nas Definições do BIMx. Consulte Seletor de Cores do Plano de Corte

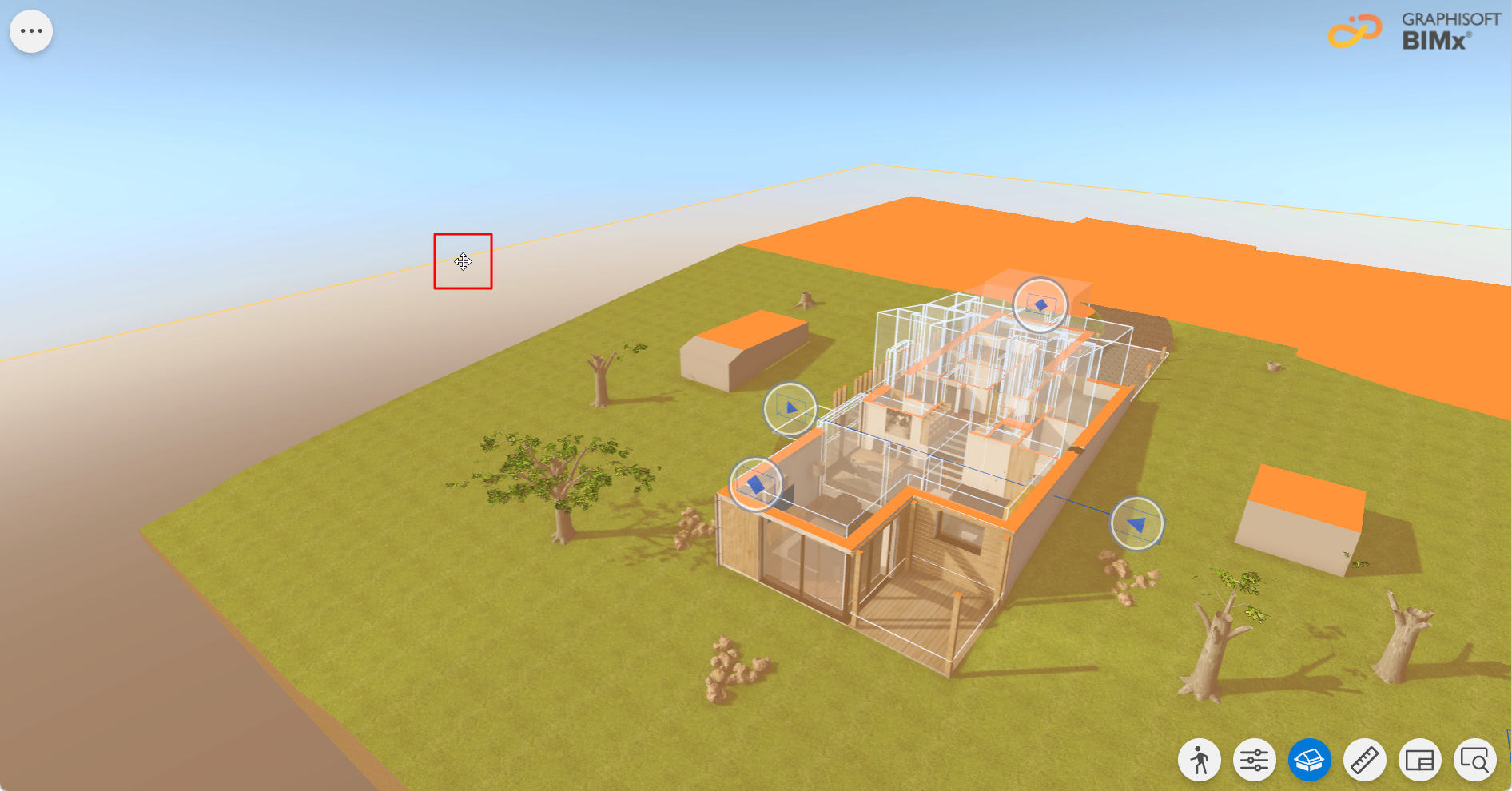

  6. Clique e arraste o plano de corte para ver a parte do modelo que você precisa.
Nota: Se um Leiaute fantasma também for mostrado no modelo 3D, ao mover o plano de corte moverá junto com ele o Leiaute.

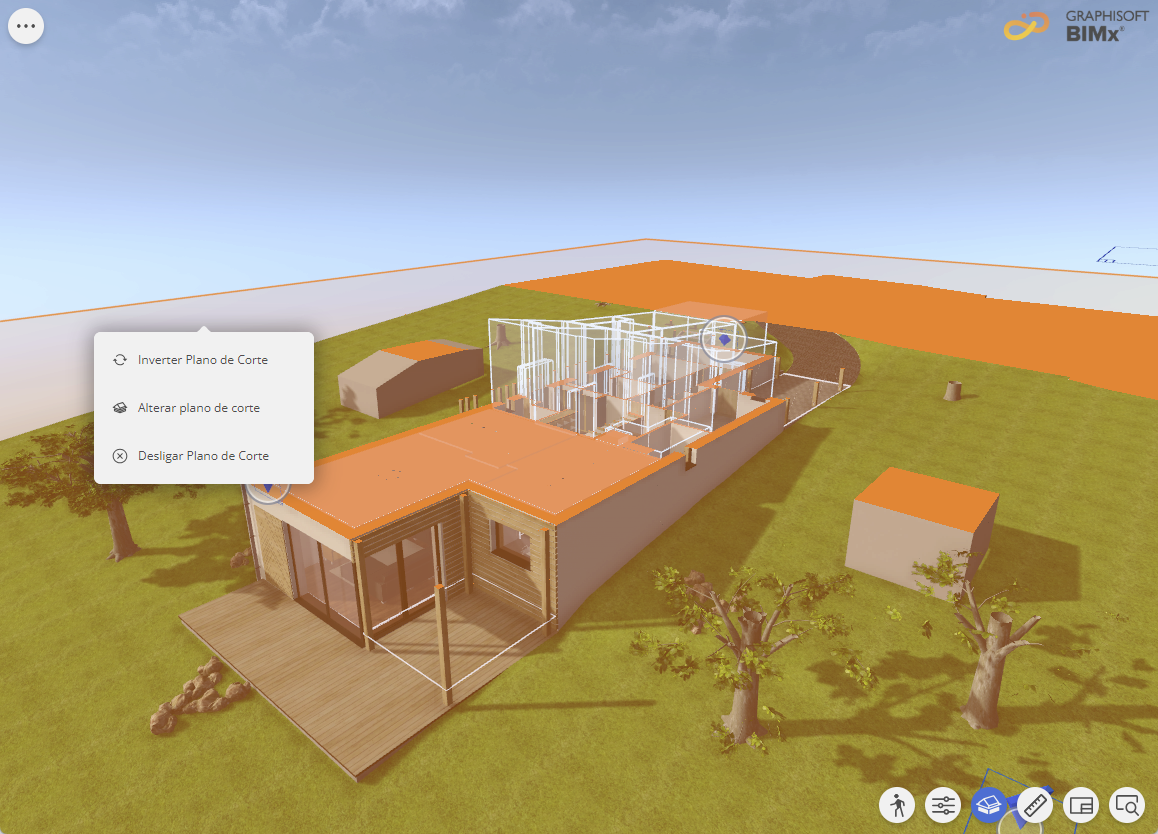

Clique com o botão direito do mouse em qualquer lugar no plano de corte para ver o menu de contexto.



  • Inverter direção do corte para que este passe a visualizar o lado oposto
  • Desativar o plano de corte para desligar o plano de corte e mostrar o modelo completo
  • Alterar plano de corte para mudar a orientação do plano de corte.

Ou desative o comando Modelo de Corte no canto inferior direito da tela (também pode ser feito pressionando C).

Seletor de Cores do Plano de Corte

Personalize a representação do modelo 3D alterando a cor das superfícies cortadas.

Use uma cor neutra para manter o foco no plano ou adote sua identidade corporativa com sua própria paleta de cores. Você precisa escolher sua cor personalizada apenas uma vez. Esta cor é salva nas Preferências do BIMx e é aplicada a todos os seus modelos.
