Definições de Exibição
Estabeleça as Definições de Campo de visão, Perspectiva Axonométrica, Sombreamento e Sol para o modelo 3D.
Clique em Definições de exibição na parte inferior da tela:

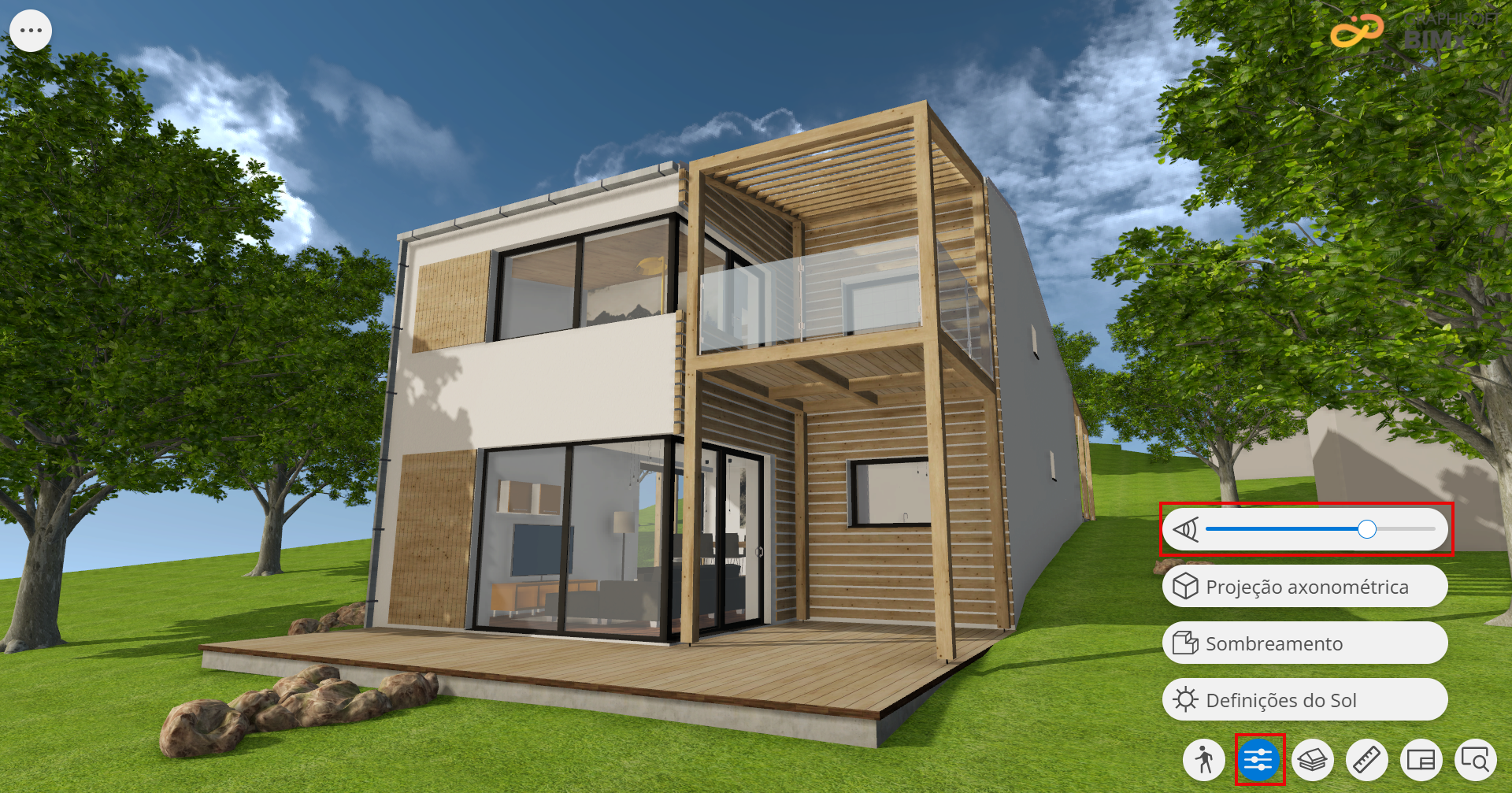

Campo de visão
Defina o ângulo do cone de visão da câmera em 3D.

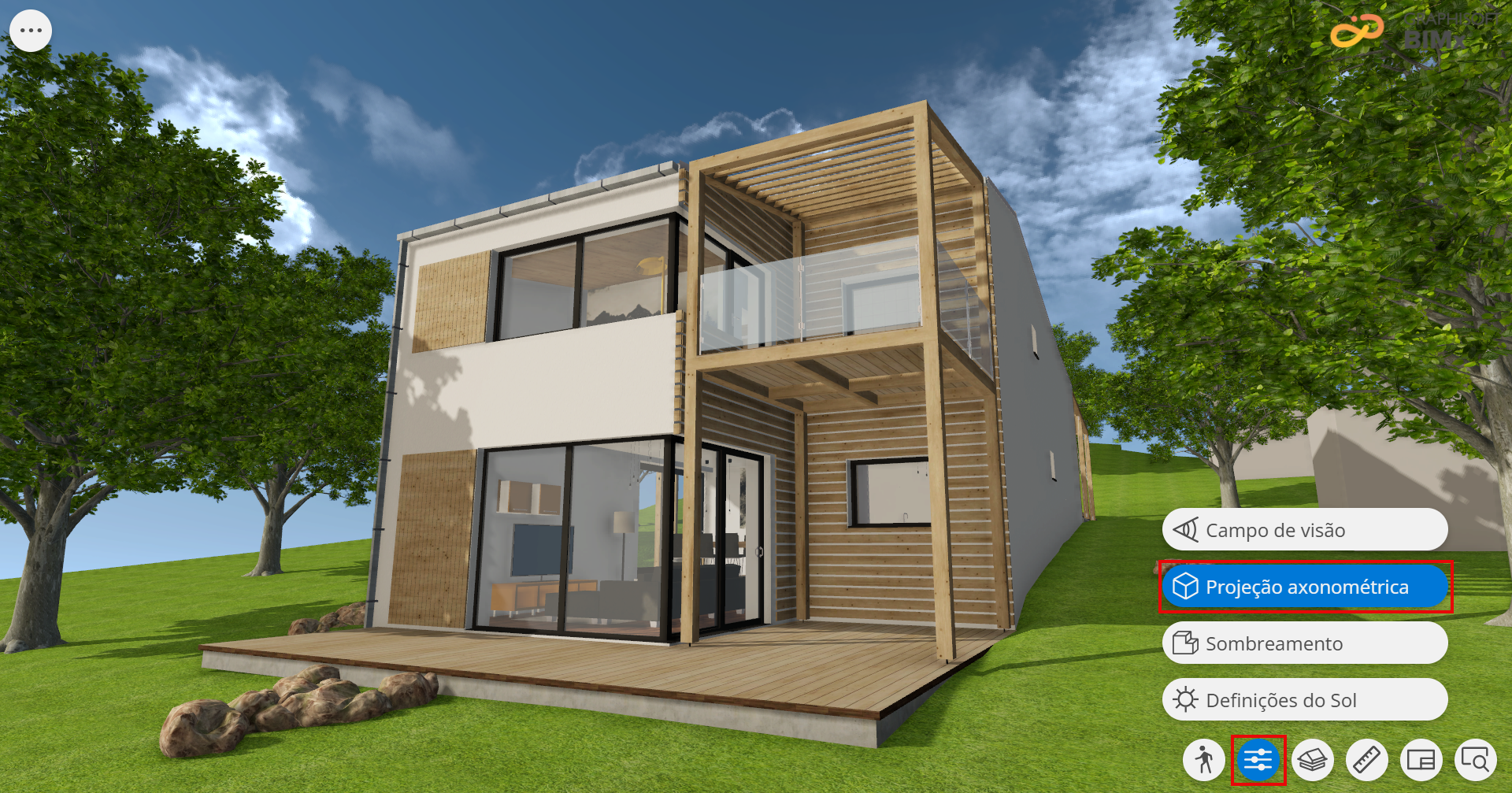

Perspectiva Axonométrica
Alterne entre Perspectiva Cônica e Perspectiva Axonométrica na visualização 3D. A Perspectiva Axonométrica funciona com a navegação Orbitar, permitindo que você visualize o edifício apenas de fora.
Dica: Ao clicar ou tocar duas vezes em um elemento colocará o edifício em vista frontal. Isso ajudará a criar vistas fáceis de elevação/corte na axonometria. Você pode combinar isso com um plano de corte, várias configurações de sol por hora e salvar suas vistas favoritas.
Consulte também Definições do aplicativo BIMx
O tipo de perspectiva padrão no BIMx depende das Definições de Vista 3D estabelecidas no Archicad. Os modelos em axonometria 3D exportados anteriormente serão abertos automaticamente na Perspectivas Axonométricas. As definições de Gravidade, Esconder cursor, Joystick e Cone de Visualização da Câmera estarão desativadas nas Perspectivas Axonométricas.

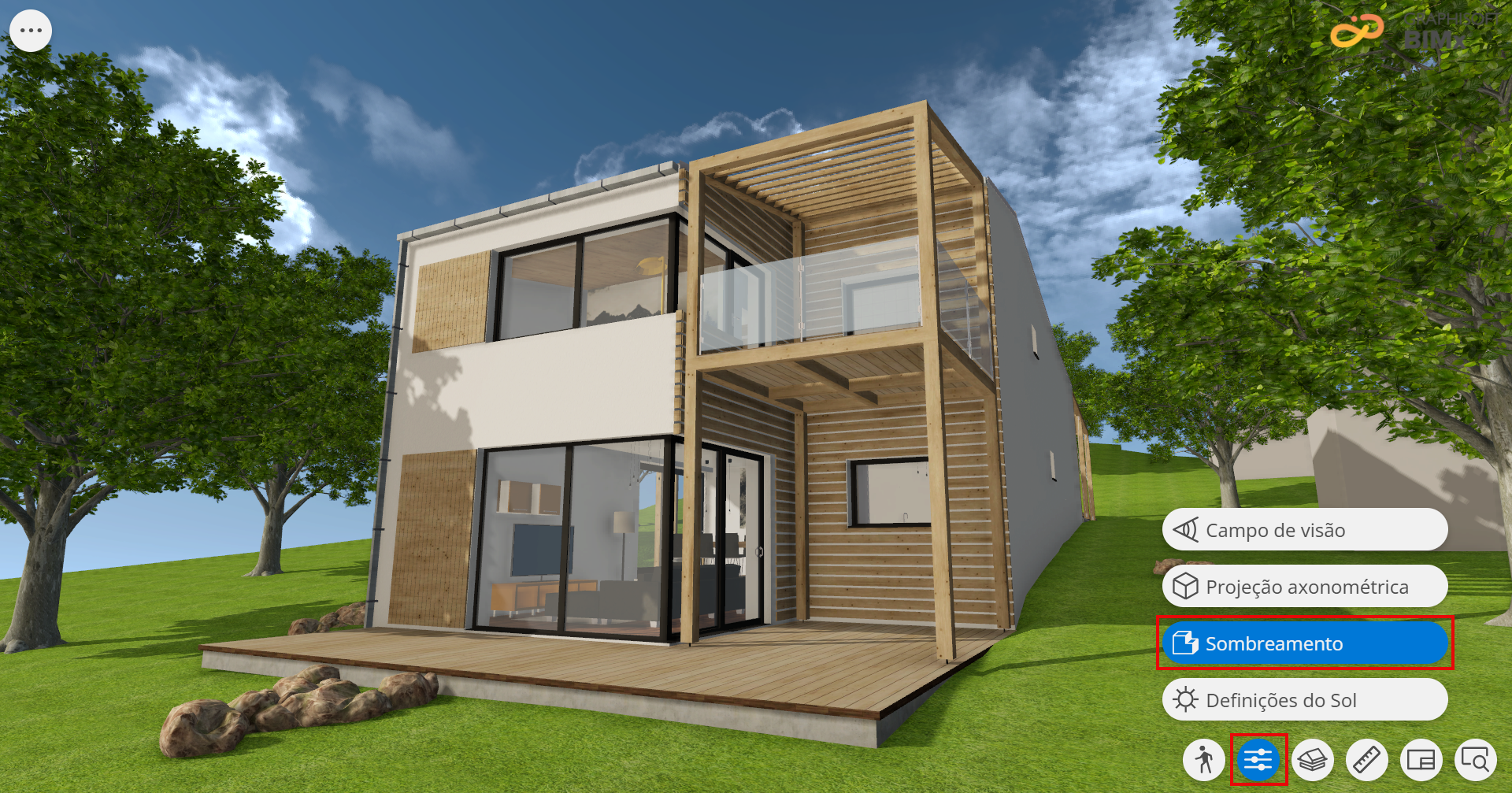

Sombras Próprias

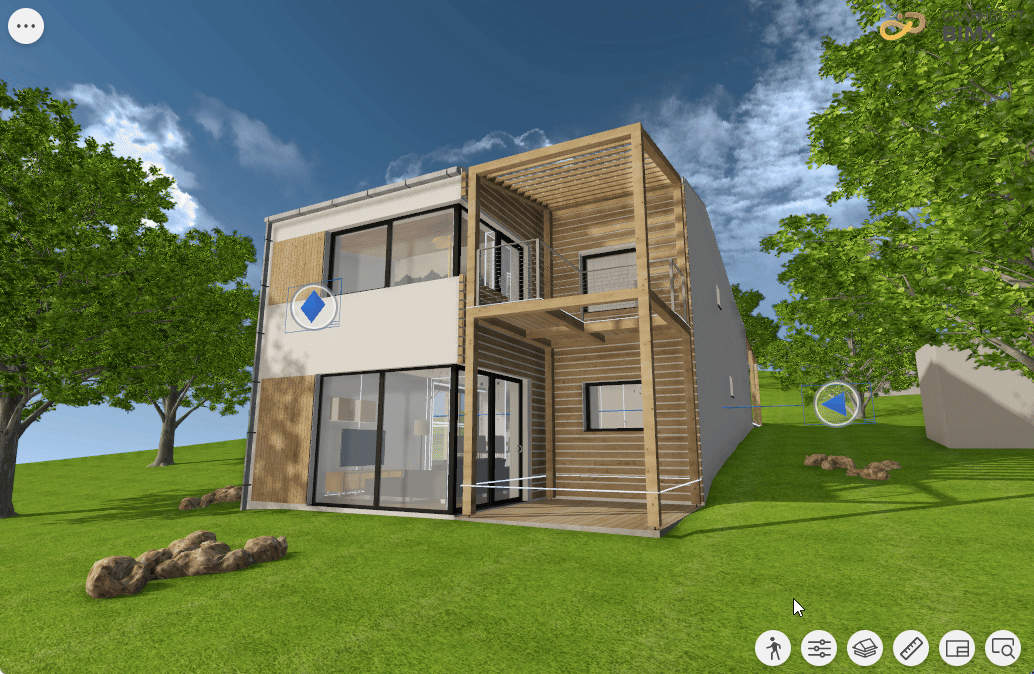

Abra o modelo 3D e escolha Sombreamento.
Visualize o seu modelo com uma variedade de opções de sombreamento.

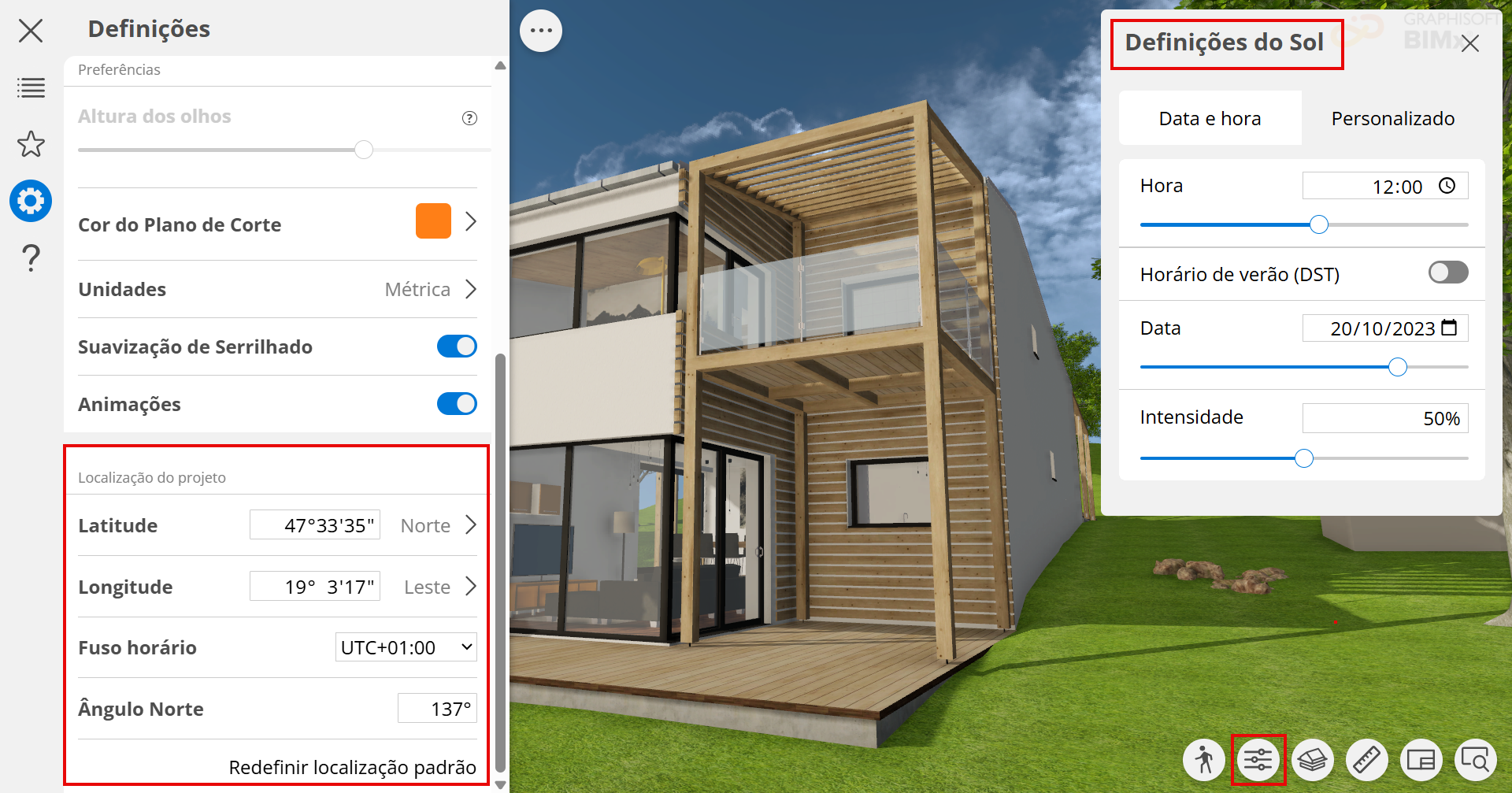

Definições do Sol e localização do Projeto
O BIMx usa automaticamente a localização real do projeto, com base nos seus dados de localização definidos no Archicad. Essas informações de localização são exibidas nas Definições do BIMx, mas você também pode editá-las, se necessário.
Configure as definições do sol - por data e hora ou definindo uma posição solar personalizada. Dessa forma, você poderá visualizar as sombras exatas que serão projetadas em seu edifício e nas áreas vizinhas, com base na localização do projeto.
Se você salvar a vista em 3D ou os caminhos de câmera para o BIMx com as definições de posicionamento do sol a partir de uma data e hora (em vez de uma opção personalizada), a paleta de definições do Sol será aberta na guia "data e hora" por padrão.
Use o controle deslizante para demonstrar os efeitos do nascer ao pôr do sol.
Consulte também o artigo da Comunidade sobre Posicionamento preciso do sol no BIMx Mobile.

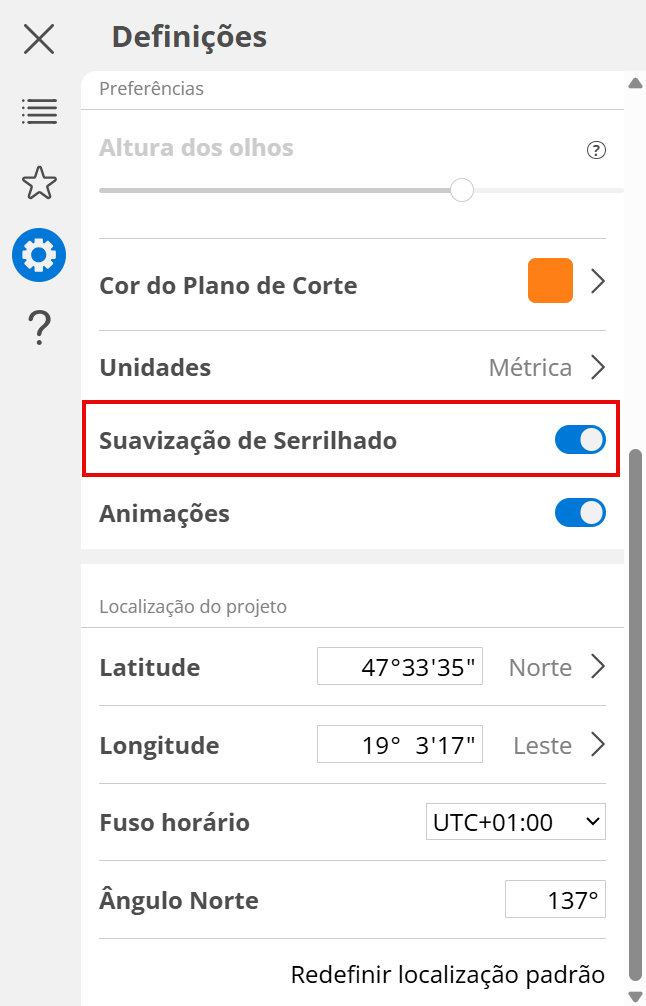

Suavização
O efeito de suavização está ativado por padrão, para garantir bordas mais suaves nas vistas em 3D do BIMx.
A suavização pode afetar o desempenho. Se você tiver lentidão na navegação, tente desativar a suavização (anti-aliasing) no menu Definições.

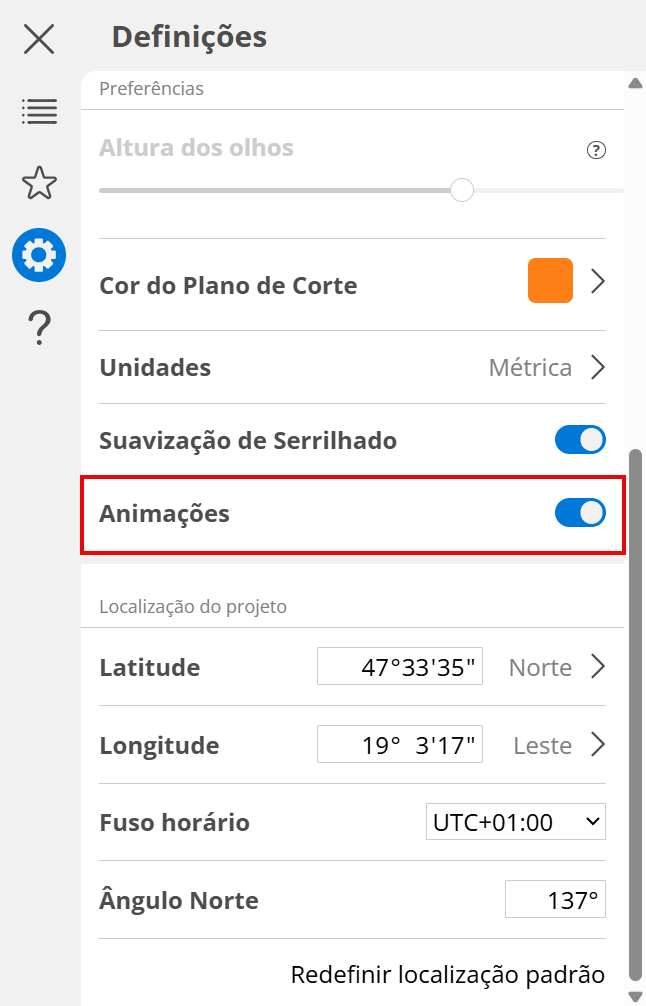

Animações
As transições são animadas automaticamente ao alternar entre 2D e 3D, ao navegar por pontos de vista 3D predefinidos (como Favoritos, itens da Galeria ou Ajustar à Vista) e ao alternar entre perspectivas axonométricas e perspectivas cônicas.
Para acelerar seu fluxo de trabalho e alternar entre as vistas instantaneamente, desative o botão Animações.
