Visualização de zonas e informações de zona

Exibir zonas 3D no hipermodelo

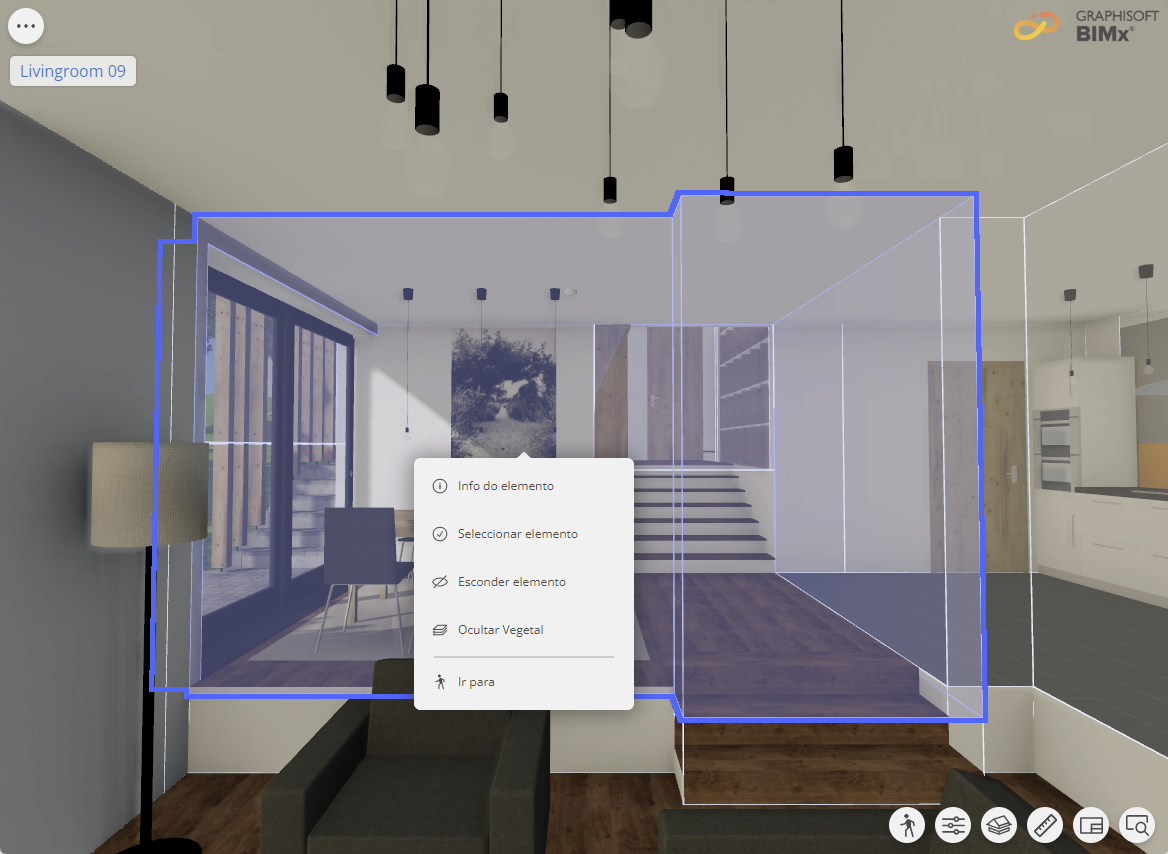

Activar a visualização da Zona no BIMx para ver as Zonas 3D (definidas no Archicad). As zonas são exibidas como elementos transparentes na cor da sua Categoria de Zona.

Ver Categorias de Zona na Ajuda Archicad.

Ao visualizar as zonas, pode aceder aos dados das zonas e mostrar as áreas funcionais do edifício, mesmo num modelo conceptual cuja estrutura do edifício ainda não tenha sido colocada.



Ligar/desligar a visualização de zona

Para ligar ou desligar a visualização de Zona:
  1. Abra o menu no canto superior esquerdo do ecrã.
  2. Clique no botão Definições.
  3. Alternar as Zonas para as tornar visíveis ou desligá-las.

Mostrar Zona em 2D/3D

Para mudar a visualização de uma Zona de 2D para 3D:

  1. No documento 2D, clique num Rótulo de Zona para abrir Info do Elemento
  2. Clique no ícone da casa no canto superior direito da Informação do elemento, para abrir e selecionar a Zona em 3D.

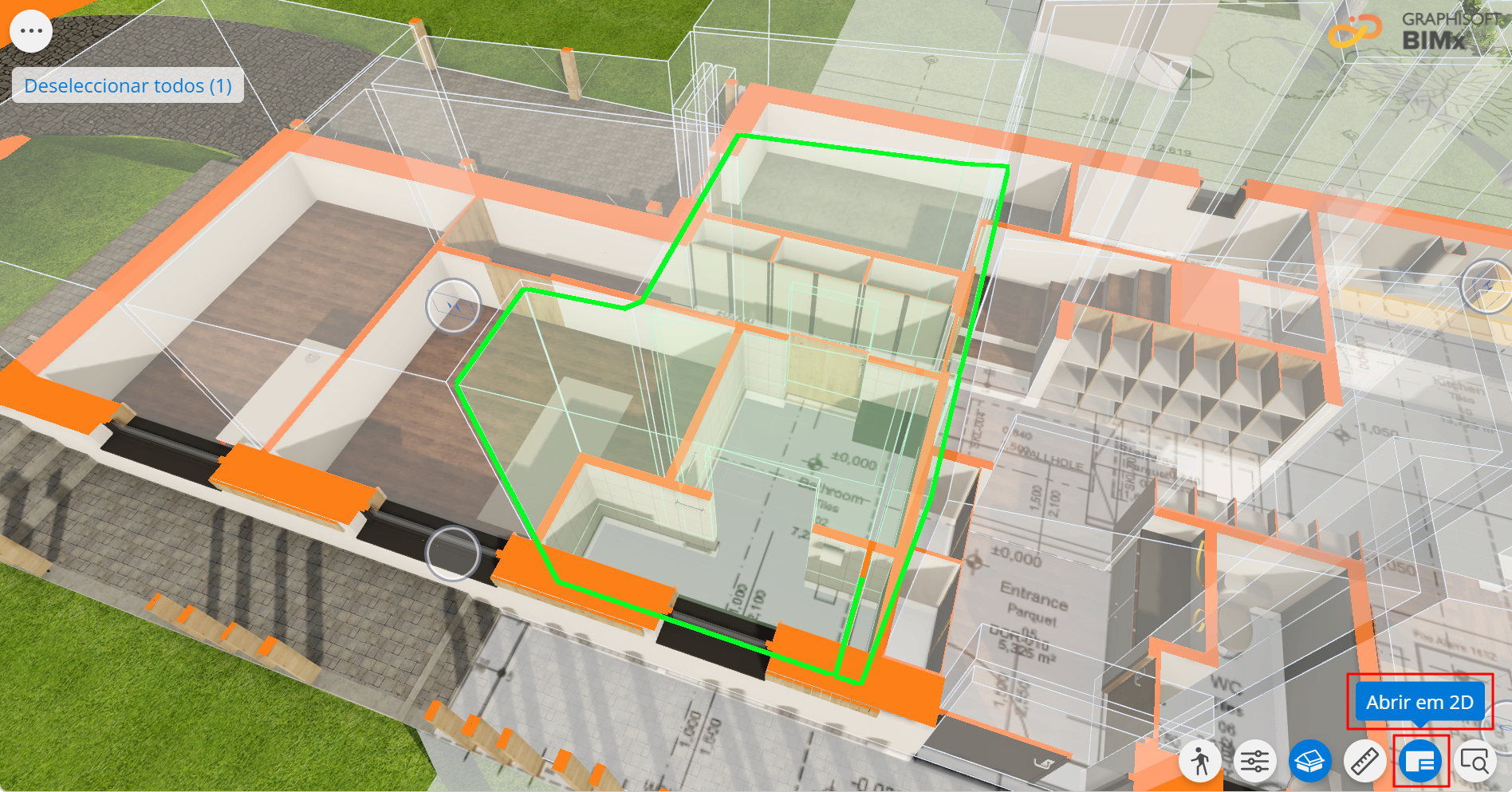

Para mudar a visualização de uma Zona de 3D para 2D, clique em Abrir em 2D no menu inferior direito.
