Секущая плоскость в 3D-модели (клавишная команда: C)

Внутреннее пространство здания можно увидеть в 3D с помощью временных секущих плоскостей

Чтобы создать плоскость сечения:

  1. Откройте 3D-модель:
  2. Активируйте команду Сечения Модели, находящуюся в правом нижнем углу экрана, или нажмите клавишу C

  3. Горизонтальная плоскость сечения будет создана на текущей высоте расположения камеры. (Эта высота сечения сохраняется и используется до закрытия 3D-модели.)
  4. Изменив настройки секущей плоскости, вы можете получить горизонтальное или диагональное сечение модели.
    Прим.:

    Настройка плоскости сечения является функцией BIMx Pro. Не видите эту функцию? Узнайте, как получить доступ к функциям Pro в разделе Лицензирование BIMx Pro

    Прим.: Чтобы узнать больше о настройке секущей плоскости, см. Graphisoft Community - Cut plane (Плоскость Сечения)

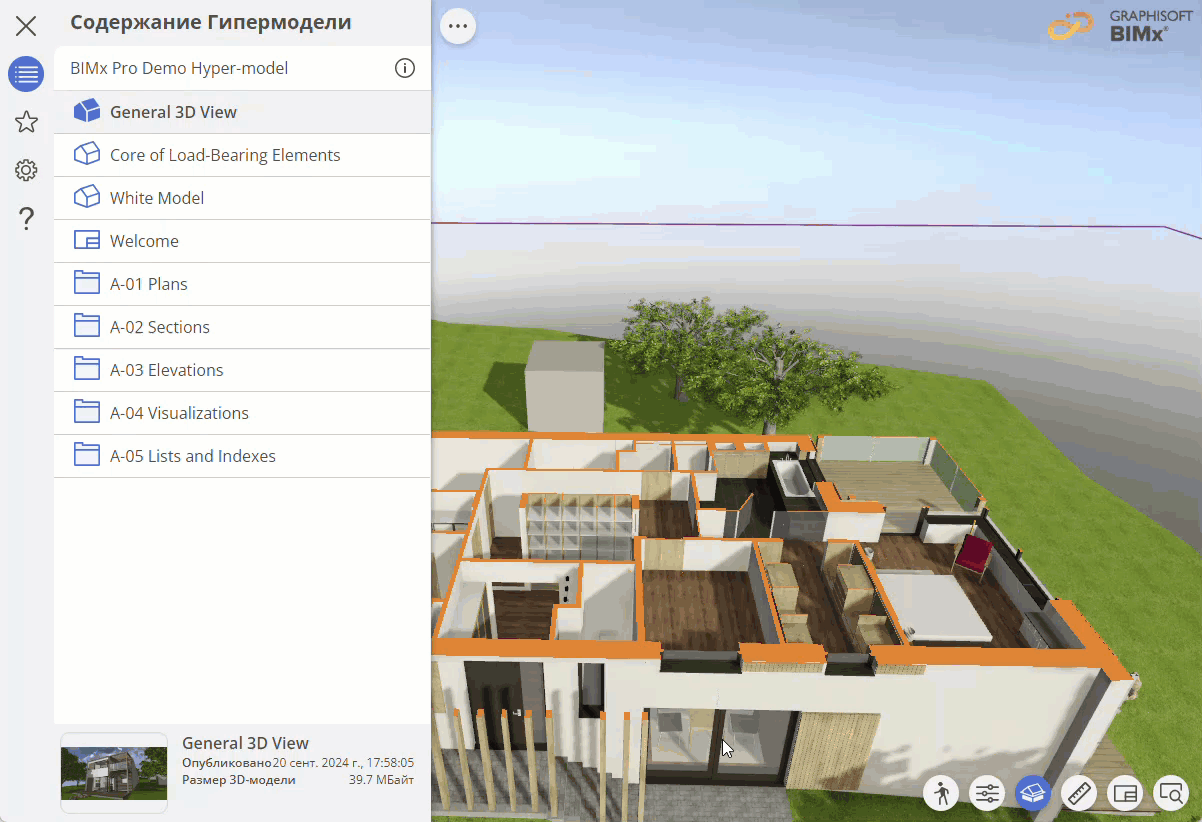

    1. Включив секущую плоскость, щелкните на ней правой кнопкой мыши
    2. Выберите команду Изменить плоскость сечения

    3. Переместите курсор на поверхность, параллельную необходимой ориентации плоскости сечения.

  5. Наведите курсор на рамку, чтобы отобразить плоскость сечения. Вы можете изменить цвет плоскости сечения с помощью Поля Выбора Цвета Плоскости Сечения в Настройках BIMx. См. Настройка Цвета Плоскости Сечения

  6. Щелкните на плоскости сечения и переместите ее на нужную вам высоту.
Прим.: Если в 3D-модели также отображается наложенный Макет, то он будет перемещаться вместе с плоскостью сечения.

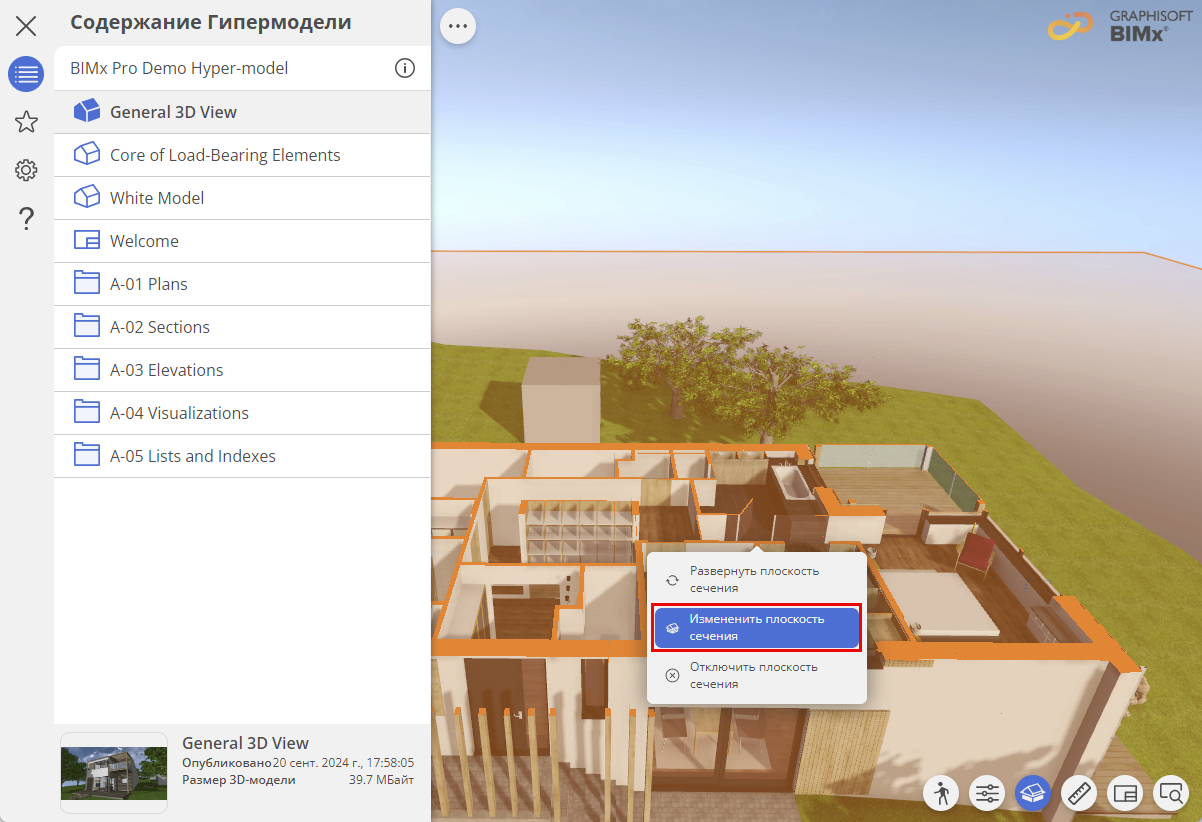

Щелкните правой кнопкой мыши в любом месте на секущей плоскости, чтобы открыть контекстное меню.



  • Команда Зеркально разворачивает направление плоскости сечения
  • Команда Отключить отключает плоскость сечения, в результате чего отображается вся модель
  • Команда Изменить плоскость сечения позволяет настроить ориентацию секущей плоскости.

Можно также деактивировать команду Сечения Модели в правом нижнем углу экрана (или нажатием клавиши C).

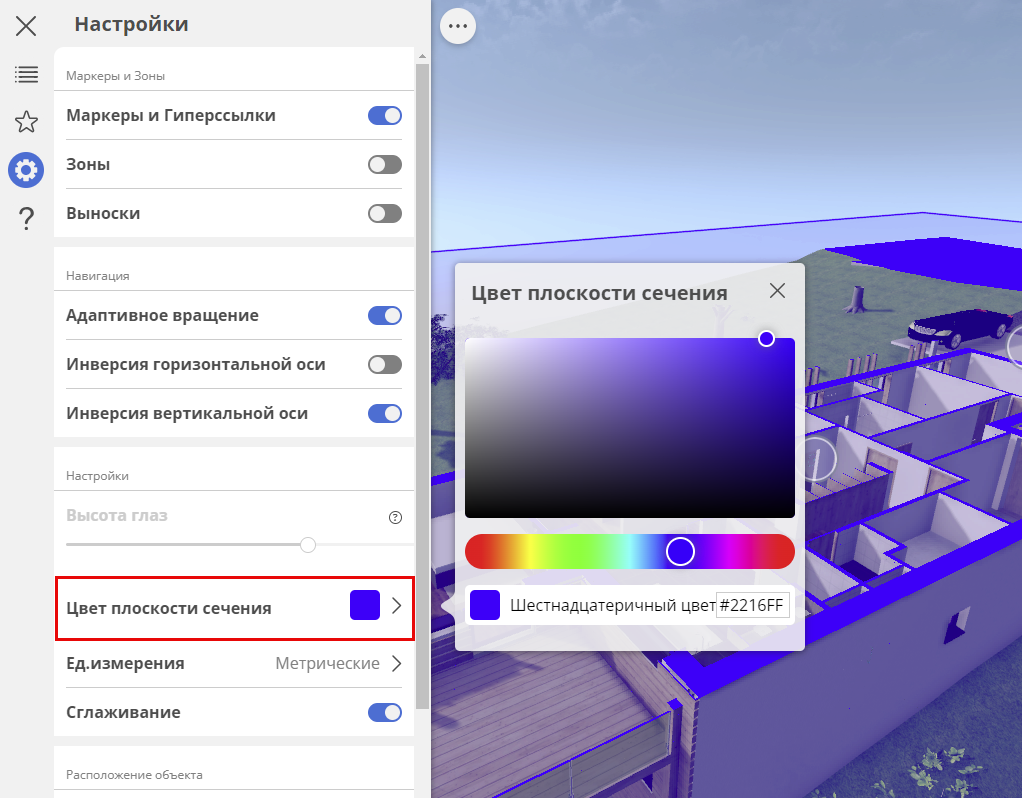

Настройка Цвета Плоскости Сечения

Настройте отображение 3D-модели, изменив цвет поверхностей сечений.

Примените нейтральные цвета, чтобы сосредоточиться на плане, или используйте цветовую палитру своего фирменного стиля. Выполнить настройку цвета нужно всего один раз. Этот параметр сохраняется в Рабочей Среде BIMx и будет применяться для всех ваших моделей.
