Скрыть 3D-элементы и слои

Управление отображением 3D-элементов

Выберите и скройте элементы с помощью функции управления отображением элементов в панели выбора BIMx.

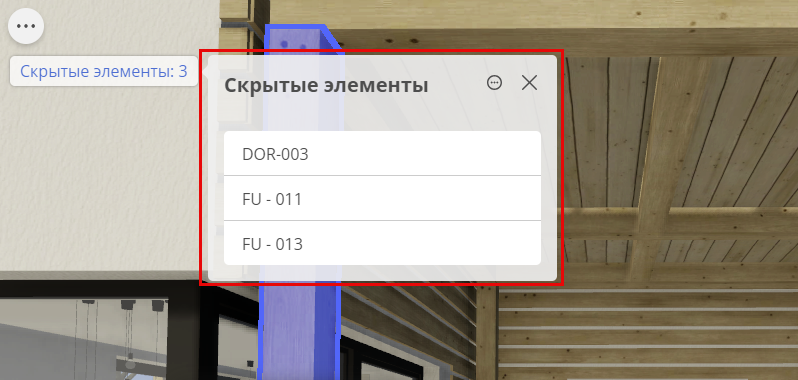

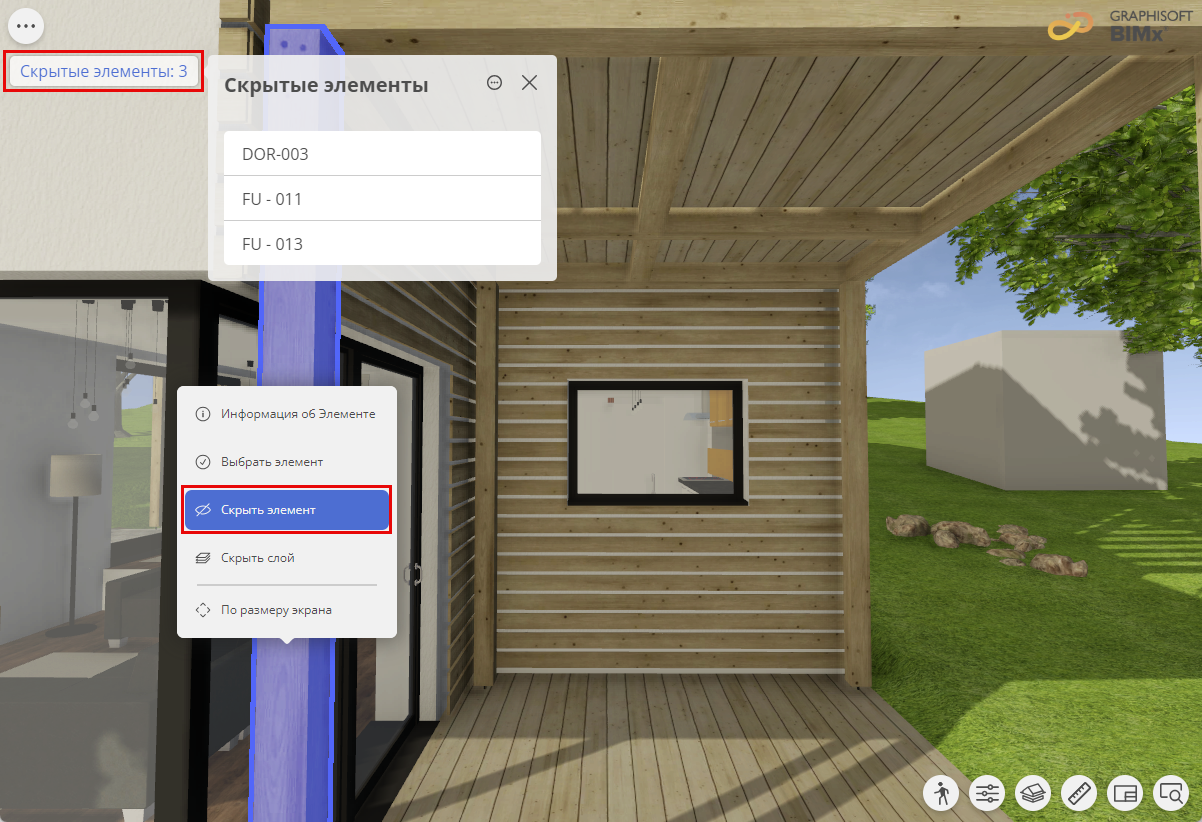

Панель скрытых элементов

Чтобы открыть эту панель, щелкните на метке скрытых элементов.

В панели приводится алфавитный список скрытых элементов на основе их идентификаторов Archicad.

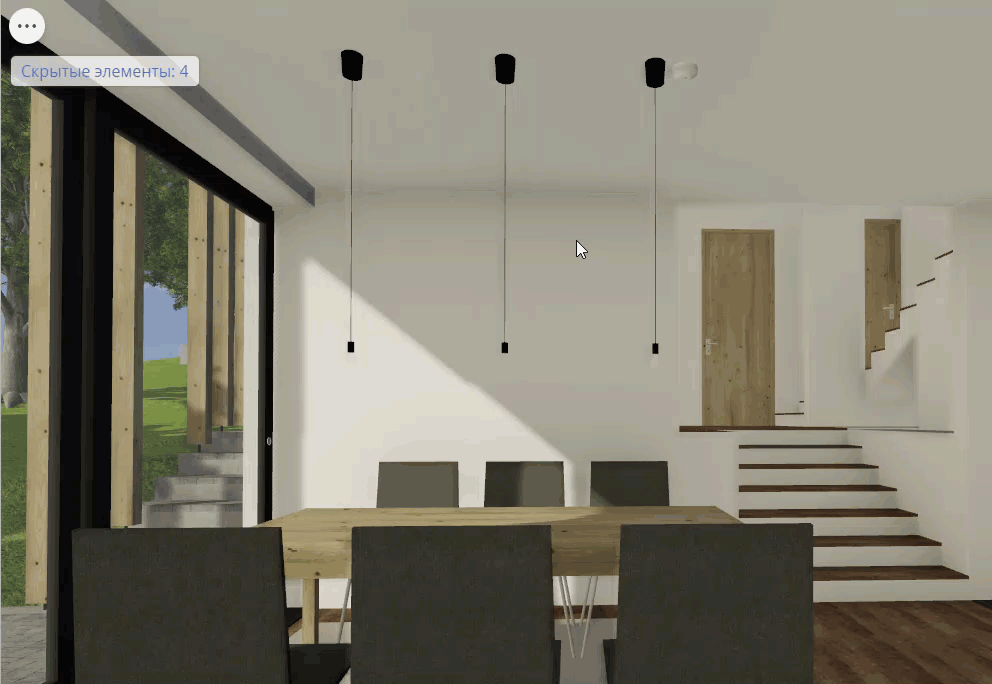

1. Чтобы снова отобразить элемент, щелкните на его идентификаторе.

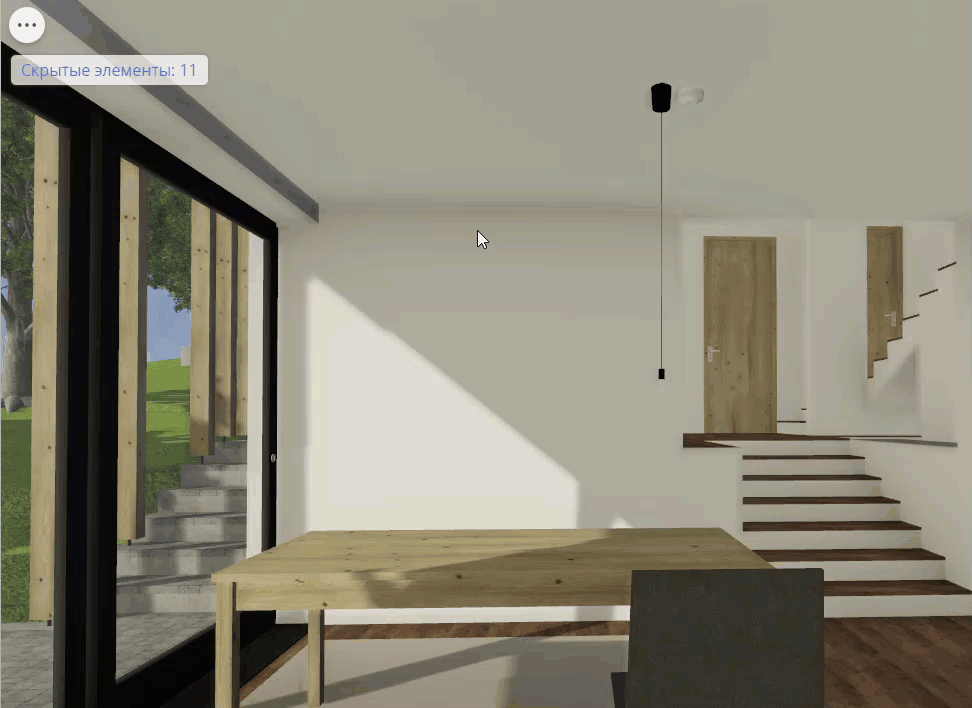

2. Отобразите все, чтобы они снова стали видимы.

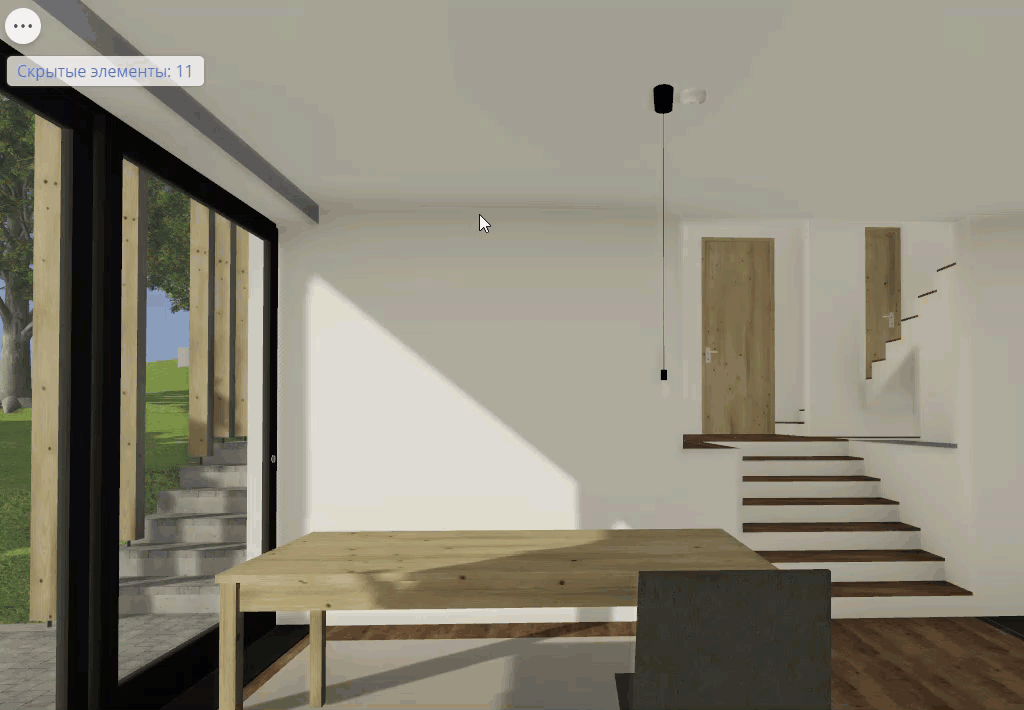

3. Инверсия вида, позволяет быстро изолировать и отобразить один или несколько скрытых элементов.



Управление отображением слоев

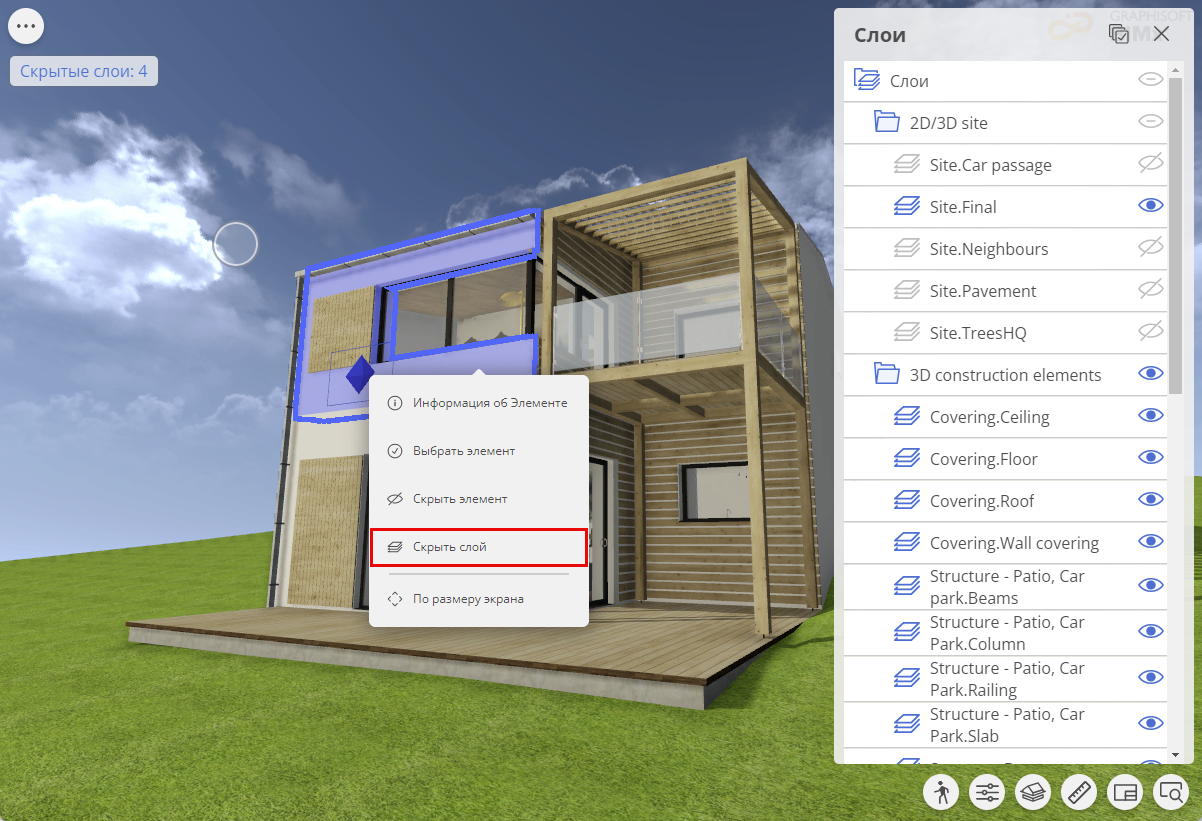

Чтобы скрыть слой, на котором расположен элемент, щелкните правой кнопкой мыши на этом элементе и выберите из контекстного меню команду Скрыть слой.

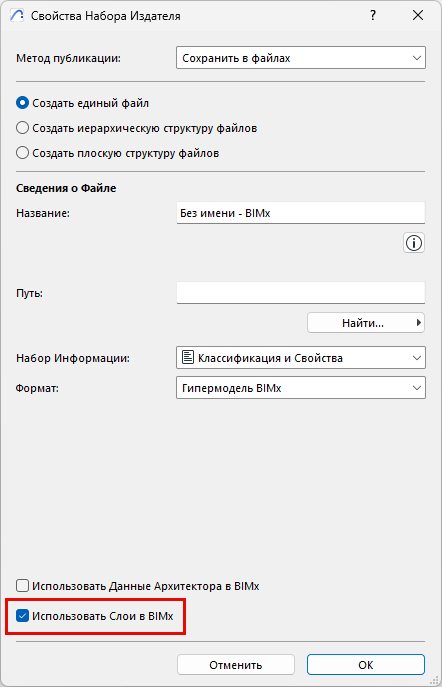

Прим.: Чтобы использовать слои в модели BIMx, эта функция должна быть активирована перед публикацией модели Archicad: в Свойствах Набора Издателя Archicad активируйте маркер "Использовать Слои в BIMx".

Эта опция доступна и включена по умолчанию начиная с версии Archicad 28.

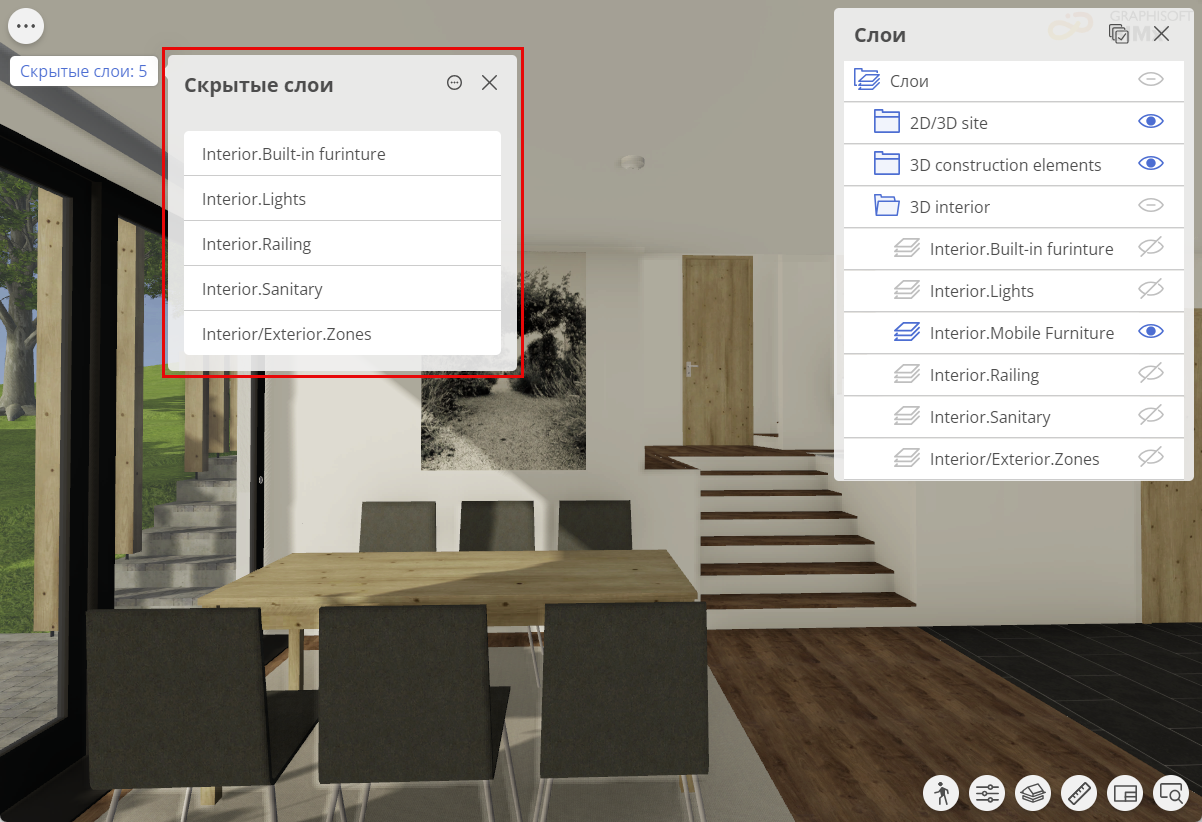

Панель скрытых слоев

Щелкните в левом верхнем углу экрана на метке Скрытых слоев, чтобы открыть панель Скрытых слоев. Эта панель позволяет:

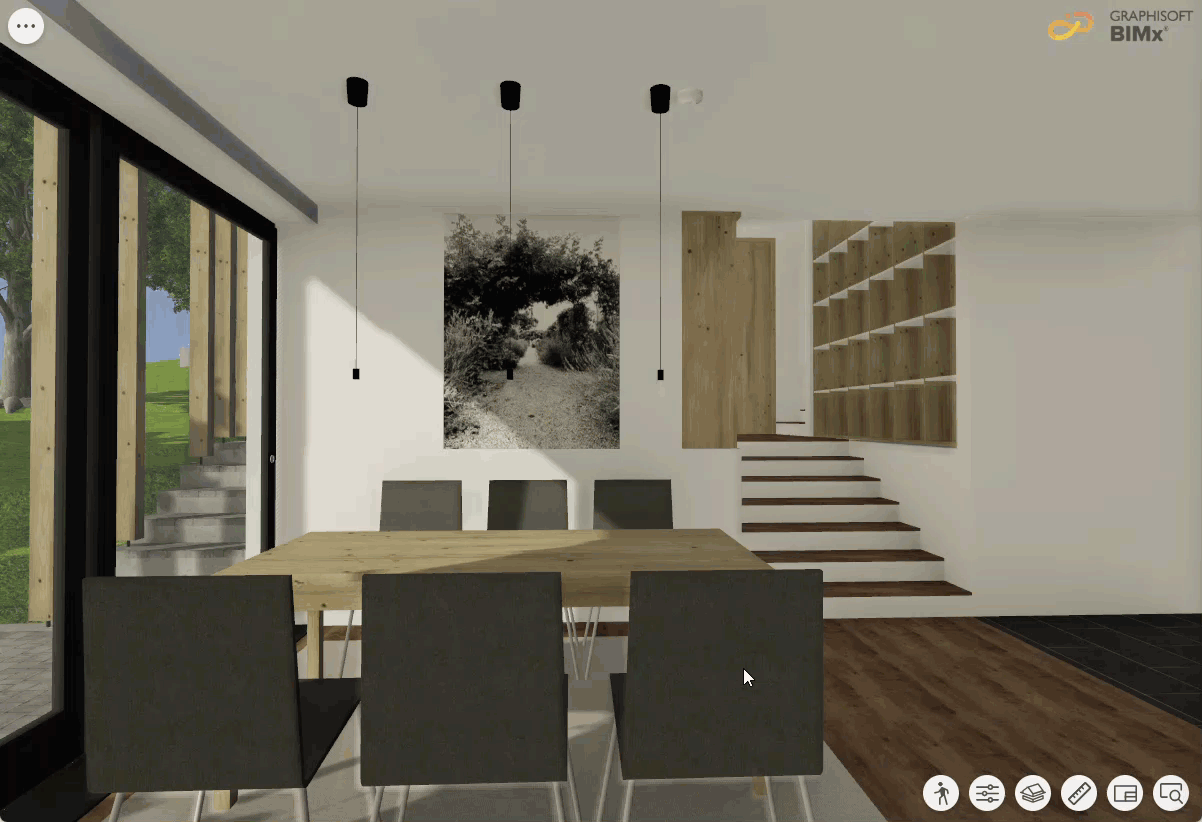

Панель слоев

В панелиСлоев отображается иерархическая структура слоев проекта Archicad.

Панель слоев можно открыть при помощи меню быстрого доступа к видам или из панели Скрытых слоев. Эта панель позволяет:

• Переключать статус отображения слоев и их папок при помощи пиктограмм глаза
• Идентифицировать и выделить все расположенные на определенном слое элементы, нажав на его название
• Раскрывать и сворачивать папки, вложенные папки или даже всю структуру слоев, нажимая на их названия

Комбинации слоев также доступны в правом верхнем углу панели Слоев. Комбинации слоев позволяют быстро управлять статусом отображения сразу нескольких слоев или их папок.
