3D elemanları ve katmanları gizleme

BIMx'te 3D eleman ve katman görünürlüğünü kontrol etme

Not: BIMx Pro özelliği. Görmüyor musunuz? Pro özelliklerine nasıl erişeceğinizi BIMx Pro Lisanslama bölümünden öğrenin.

BIMx'te 3D eleman ve katman görünürlüğünü kontrol etme hakkında daha fazla bilgi edinmek için BIMx'te 3D elemanları ve katmanları gizleme bölümüne bakın.

3D elemanları gizleme

BIMx seçim paletindeki elemanları gizle işlevini kullanarak elemanları seçin ve gizleyin.

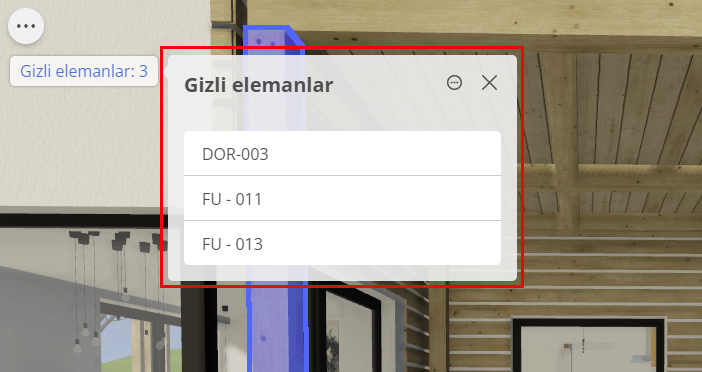

Gizli elemanlar paleti



Bu paleti açmak için gizli elemanlar etiketine tıklayın.

Palet, gizli elemanları Archicad ID'lerine göre alfabetik sırada listeler.

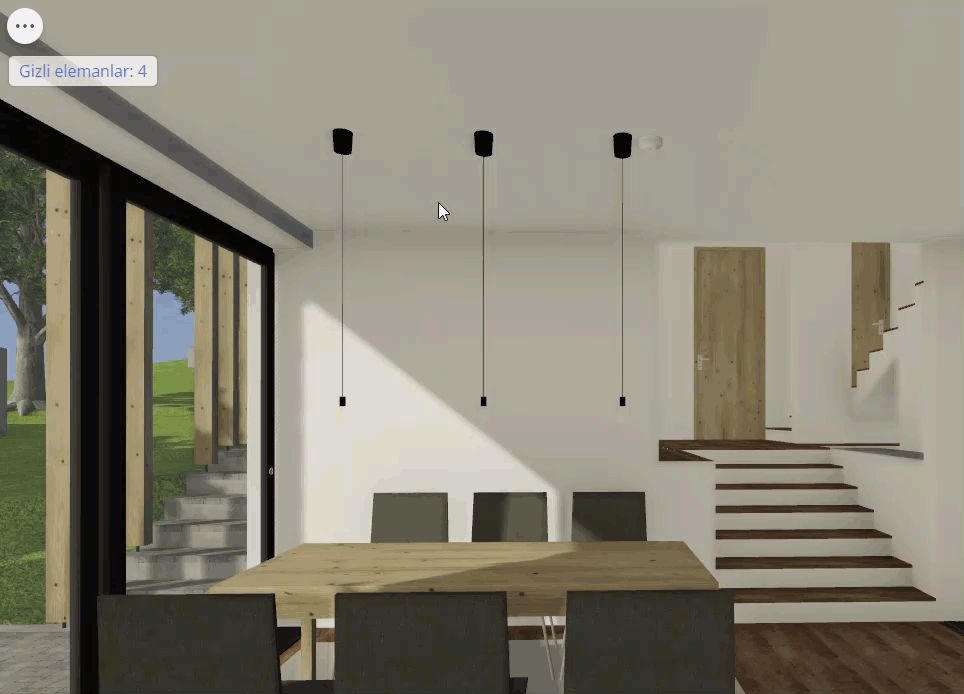

  1. ID’lerine tıklayarak elemanları gösterin.

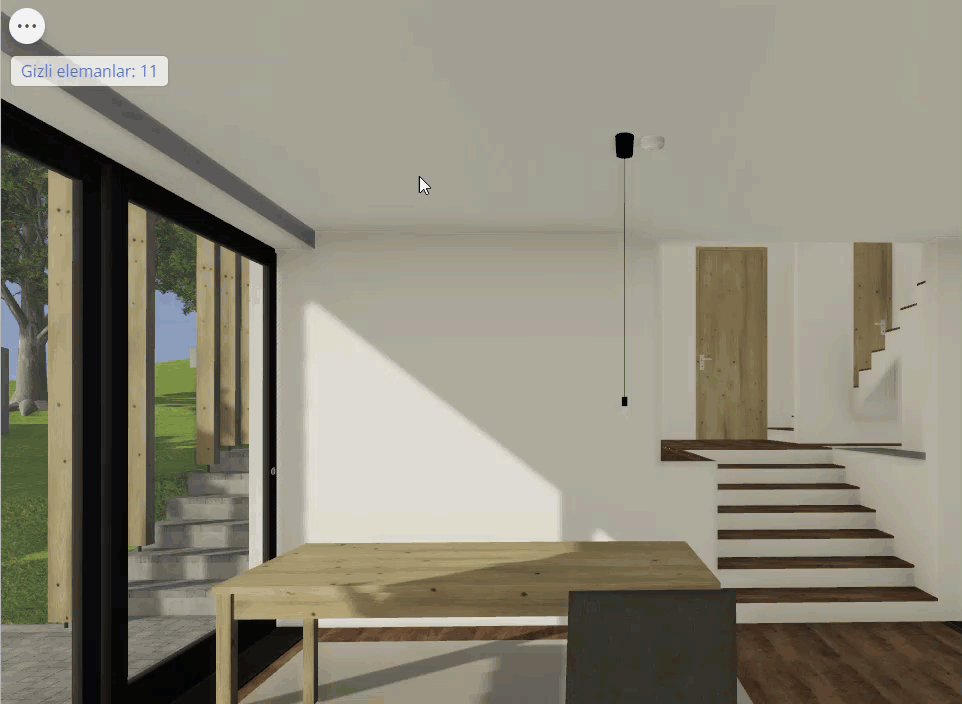

  2. Tekrar görünür hale getirmek için

    tümünü gösterin.

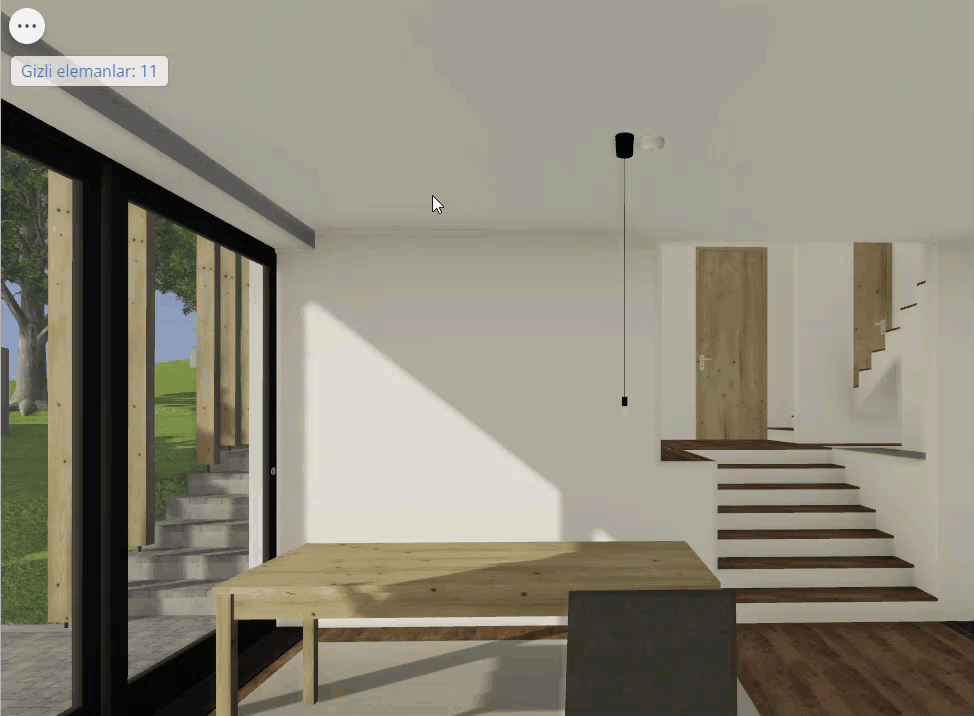

  3. Bir veya daha fazla gizli elemanı hızlı bir şekilde izole etmek ve görüntülemek için görünümü ters çevirin.

Katmanları Gizlemek

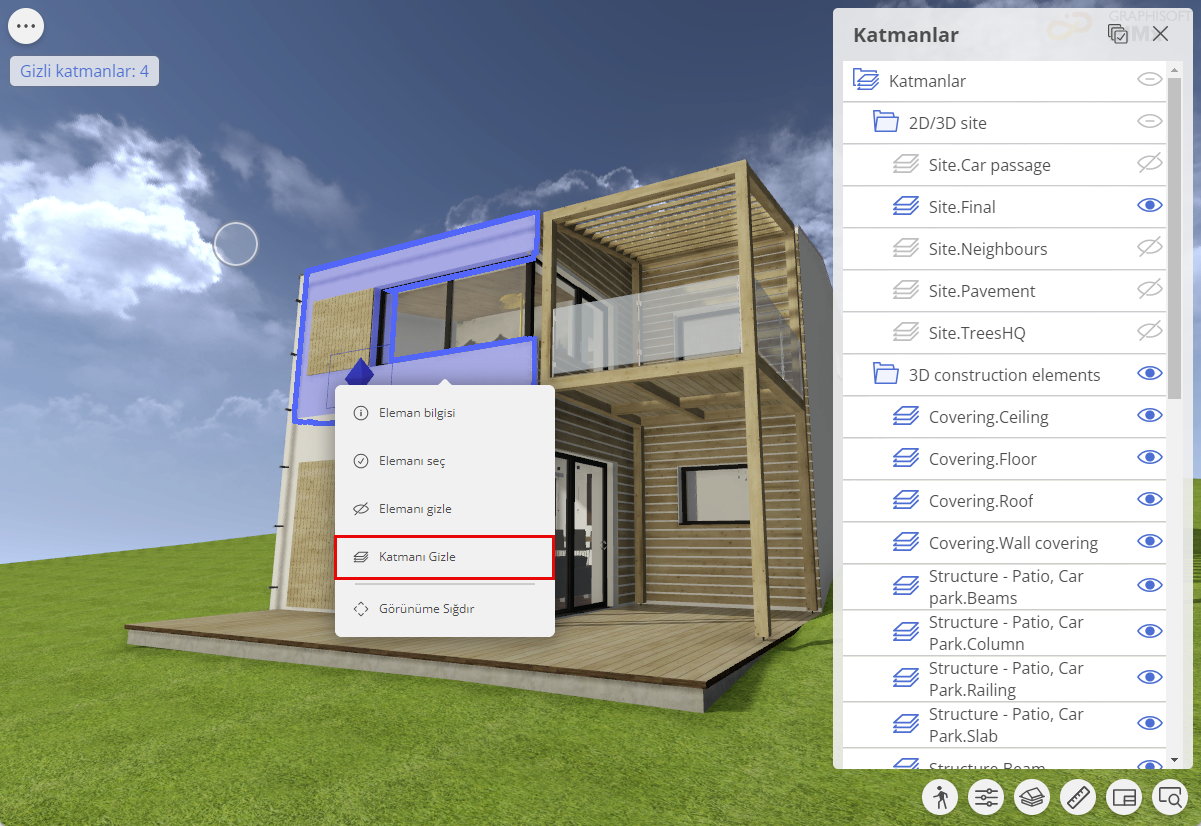

Bir elemanın katmanını gizlemek için elemana sağ tıklayın ve bağlam menüsünden Katmanı Gizle’yi seçin.

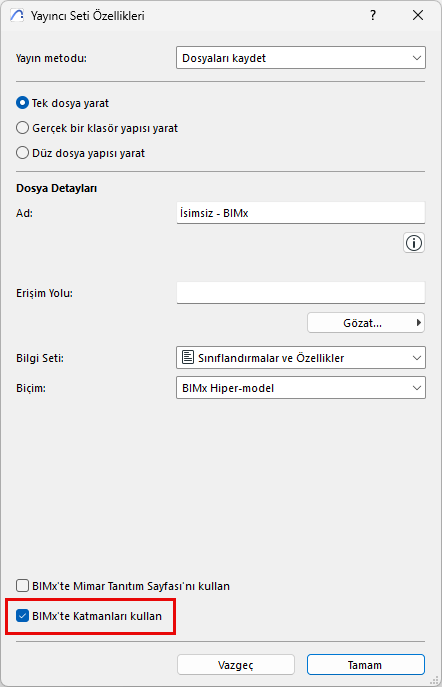

Not: BIMx modelinizde katmanları kullanmak için, Archicad modeli bu seçenek açık olarak yayınlanmalıdır: Archicad Yayıncı Seti Özellikleri'nde, yayınlamadan önce "BIMx'te Katmanları Kullan" onay kutusunu işaretleyin.

Bu seçenek, Archicad 28 sürümünden itibaren kullanılabilir ve varsayılan olarak etkindir.

Gizli katmanlar paleti

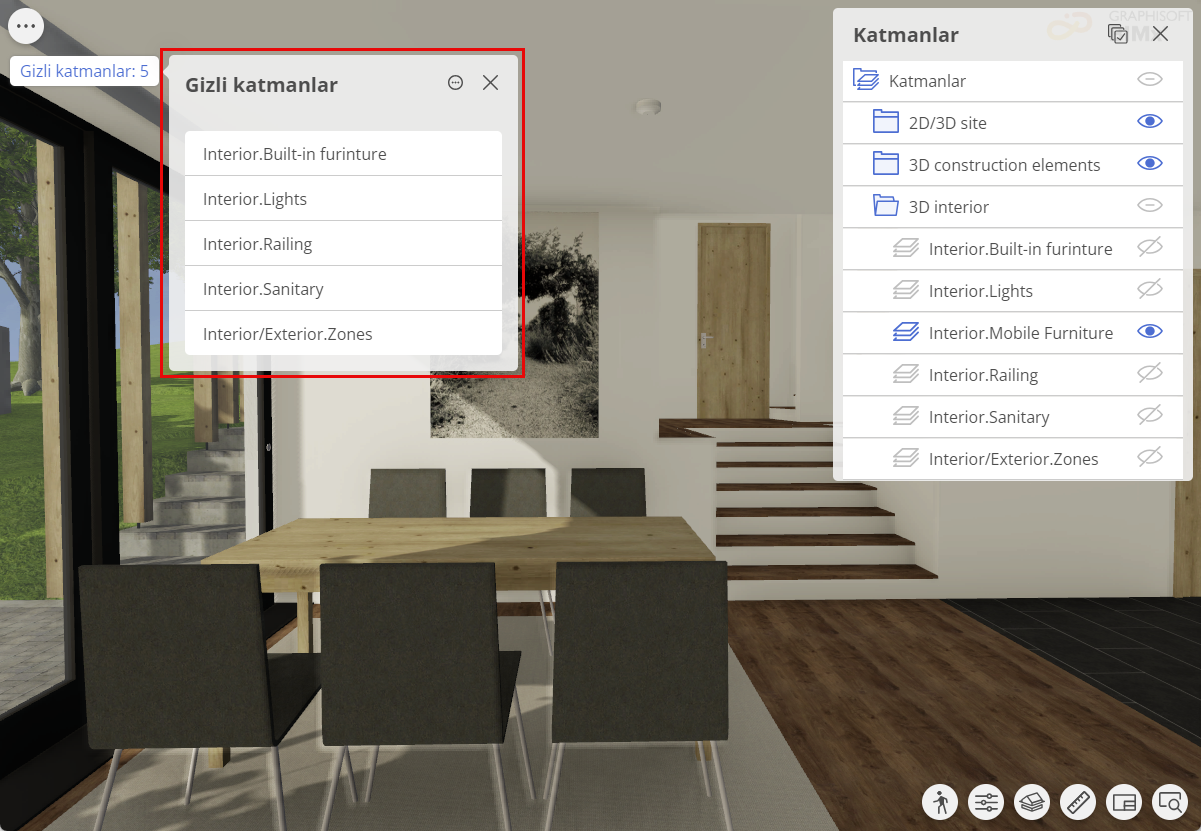

Gizli katmanlar paletini açmak için sol üst köşedeki Gizli katmanlar etiketine tıklayın. Şunlar için kullanın:

  • Belirli veya tüm gizli katmanları gösterme
  • Gizli katmanların sayısını ve ID’lerini belirleme
  • Katmanlar paletini açma
  • Tüm gizli katman elemanlarını izole etmek ve göstermek için görünümü ters çevirme

Katmanlar paxleti

Katmanlar paleti, Archicad projesinin hiyerarşik katman yapısını listeler.

Katman paletini Görünümler hızlı menüsünden veya Gizli katmanlar paletinden açabilirsiniz. Şunlar için kullanın:

  • Göz simgesine dokunarak katmanları ve katman klasörlerini gizlemek veya göstermek
  • Katmanın adına dokunarak bir katmandaki tüm öğeleri tanımlama ve vurgulamak
  • Adlarına dokunarak klasörleri, alt klasörleri ve hatta tüm katman yapısını genişletmek ve daraltmak

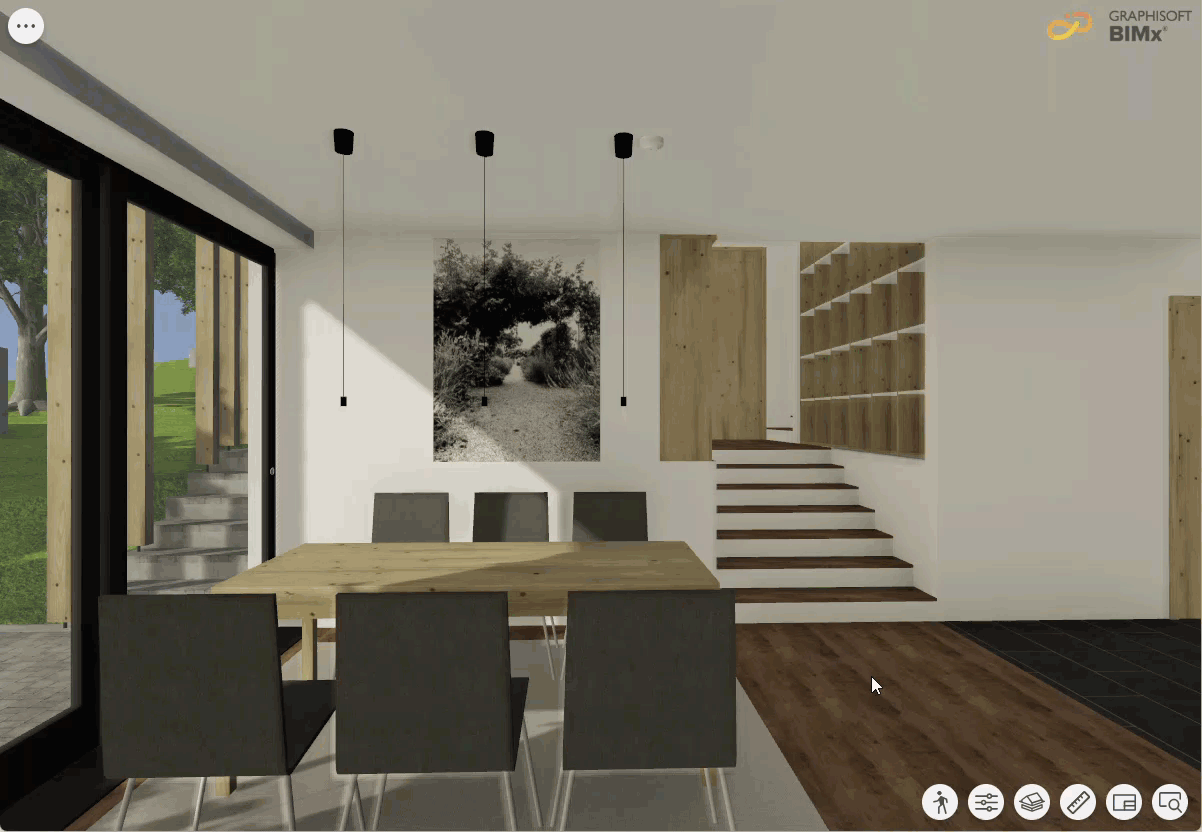

Katman kombinasyonları, Katmanlar paletinin sağ üst köşesinden de kullanılabilir. Birden fazla katmanı ve katman klasörünü hızlıca gizlemek için katman kombinasyonlarını kullanın.

Not:

Archicad'in aksine, BIMx'te başka bir katman kombinasyonu seçmek orijinal 3D modelde yer almayan elemanları ortaya çıkarmayacaktır. BIMx Hiper-modelinin içeriği yayınlanmadan önce tanımlanmalıdır.
