隐藏 3D 元素和图层

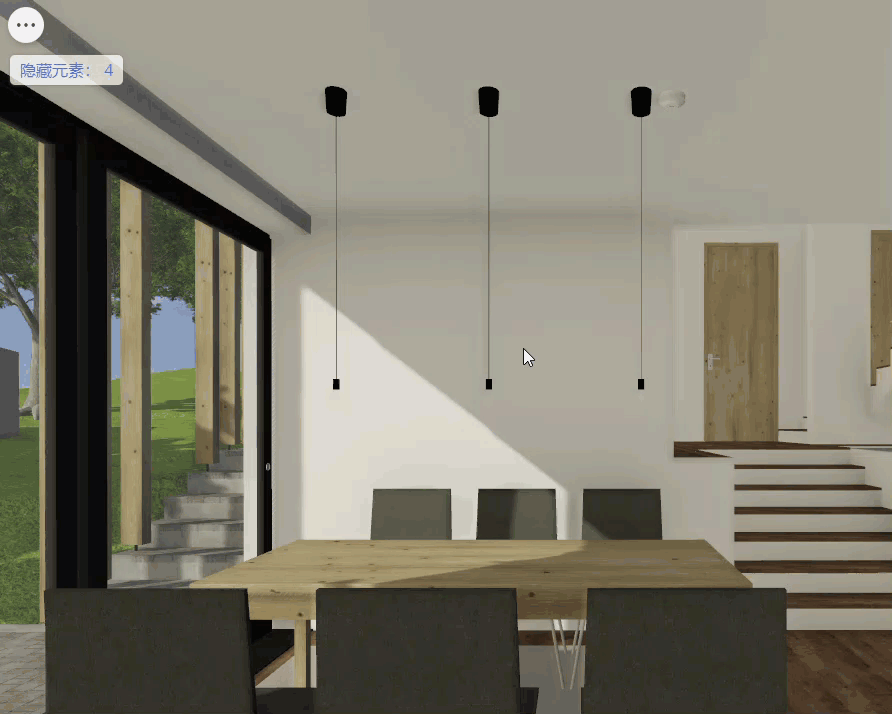

隐藏 3D 元素

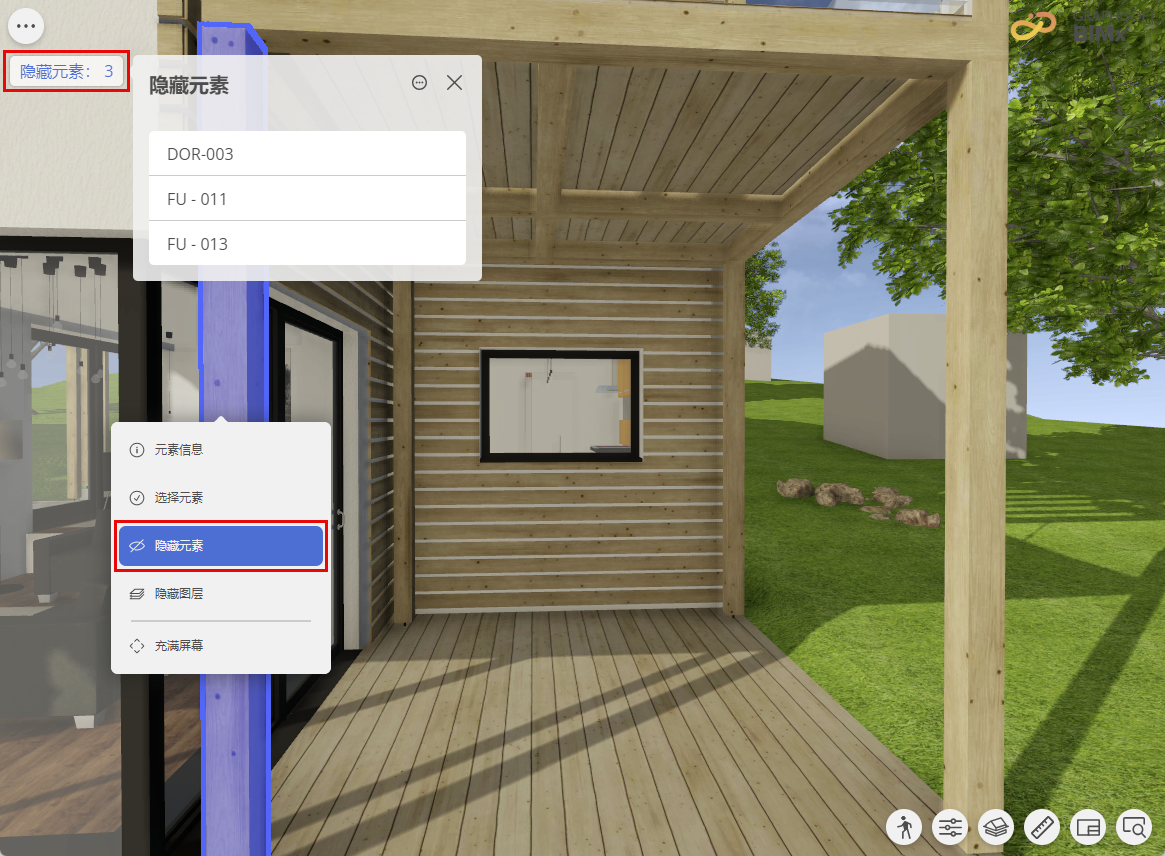

使用 BIMx 选择面板中的隐藏元素功能选择和隐藏元素。

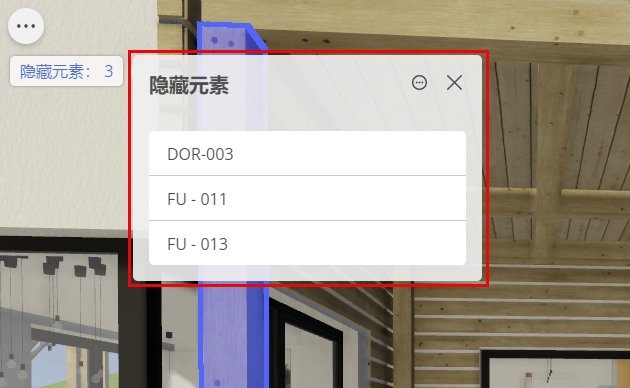

隐藏元素面板

单击隐藏元素标签以打开此面板。

面板根据 Archicad ID 按字母顺序列出隐藏元素。

1. 点击元素 ID，取消隐藏元素。

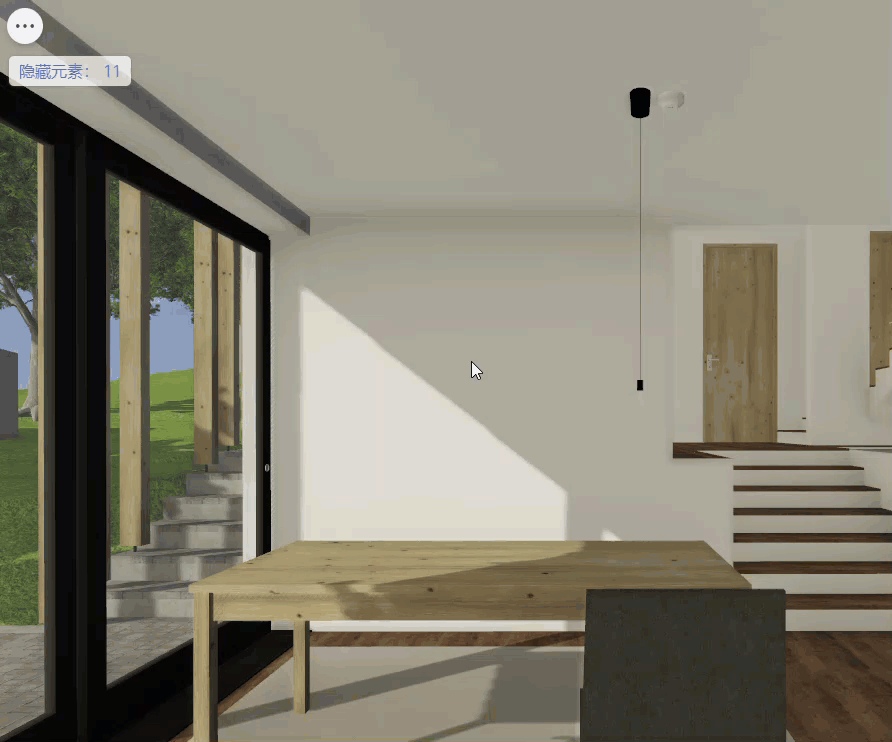

2. 取消隐藏所有使其重新可见。

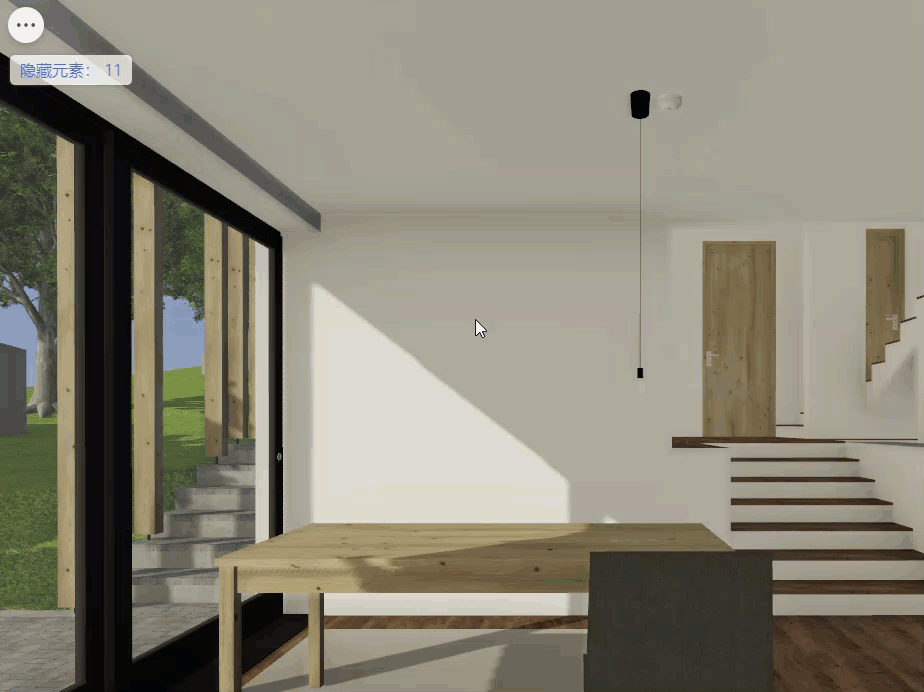

3. 反转视图可快速隔离并查看一个或多个隐藏元素。



隐藏的图层

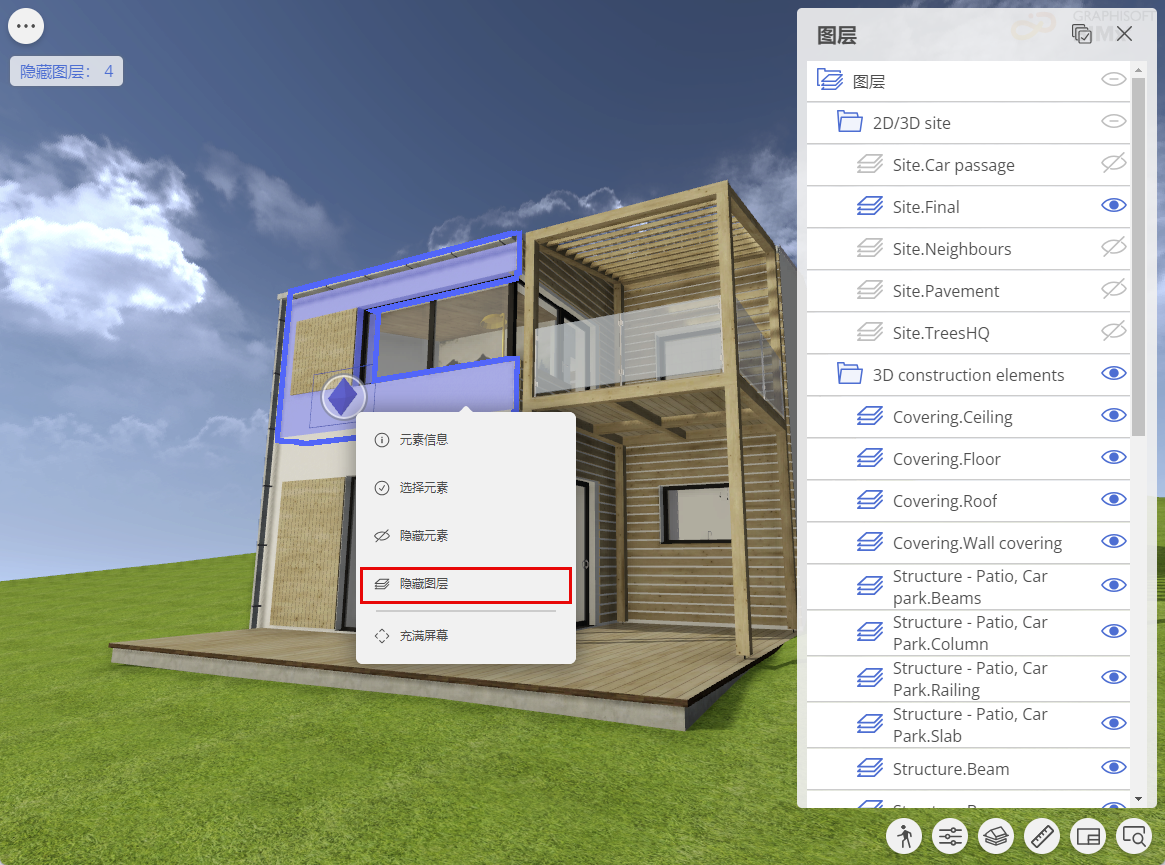

要隐藏元素的图层，右键单击该元素，在右键菜单中选择 "隐藏图层"。

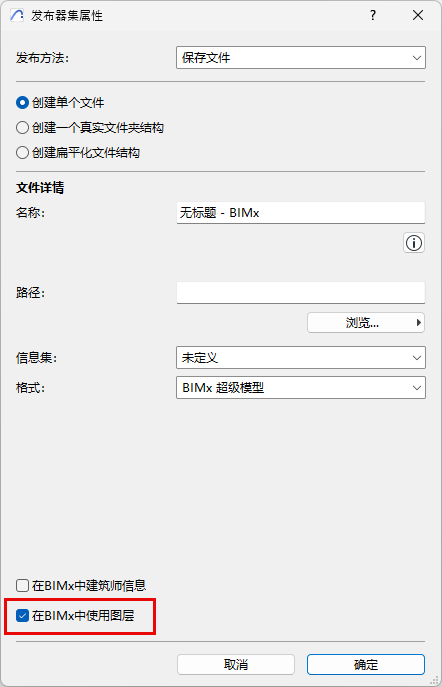

注： 要在 BIMx 模型中使用图层，Archicad 模型在发布时必须打开此选项：在 Archicad 发布器集设置属性中，在发布前勾选 "在 BIMx 中使用图层 "复选框。

从 Archicad 第 28 版开始，该选项可用并默认启用。

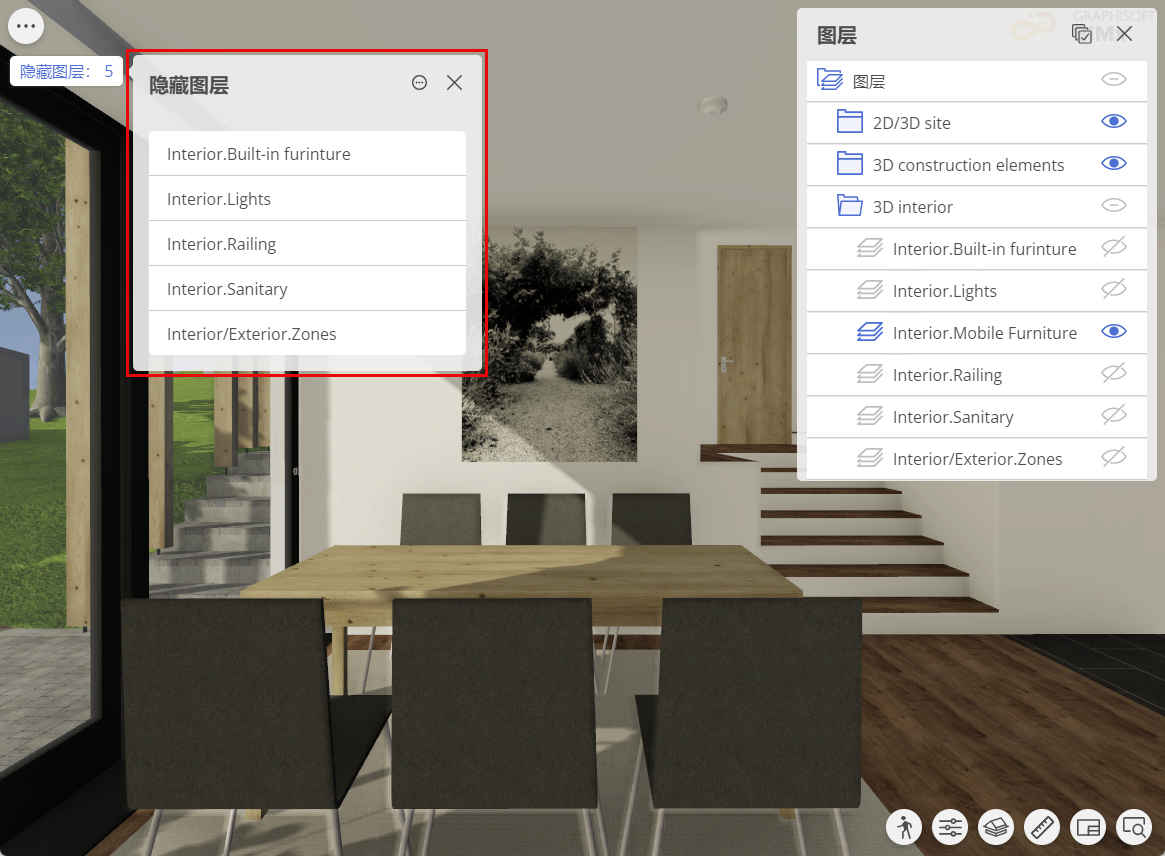

隐藏图层面板

单击左上角的隐藏图层标签，打开隐藏图层面板。用它来:

图层面板

图层面板列出 Archicad 项目的分级图层结构。

您可以在 "视图 "快速菜单或 "隐藏图层 "面板中打开 "图层 "面板。用它来:

• 点击眼睛图标，隐藏或取消隐藏图层和图层文件夹
• 点击图层名称，识别并高亮显示图层中的所有元素
• 轻点文件夹名称，即可展开或折叠文件夹、子文件夹，甚至整个图层结构

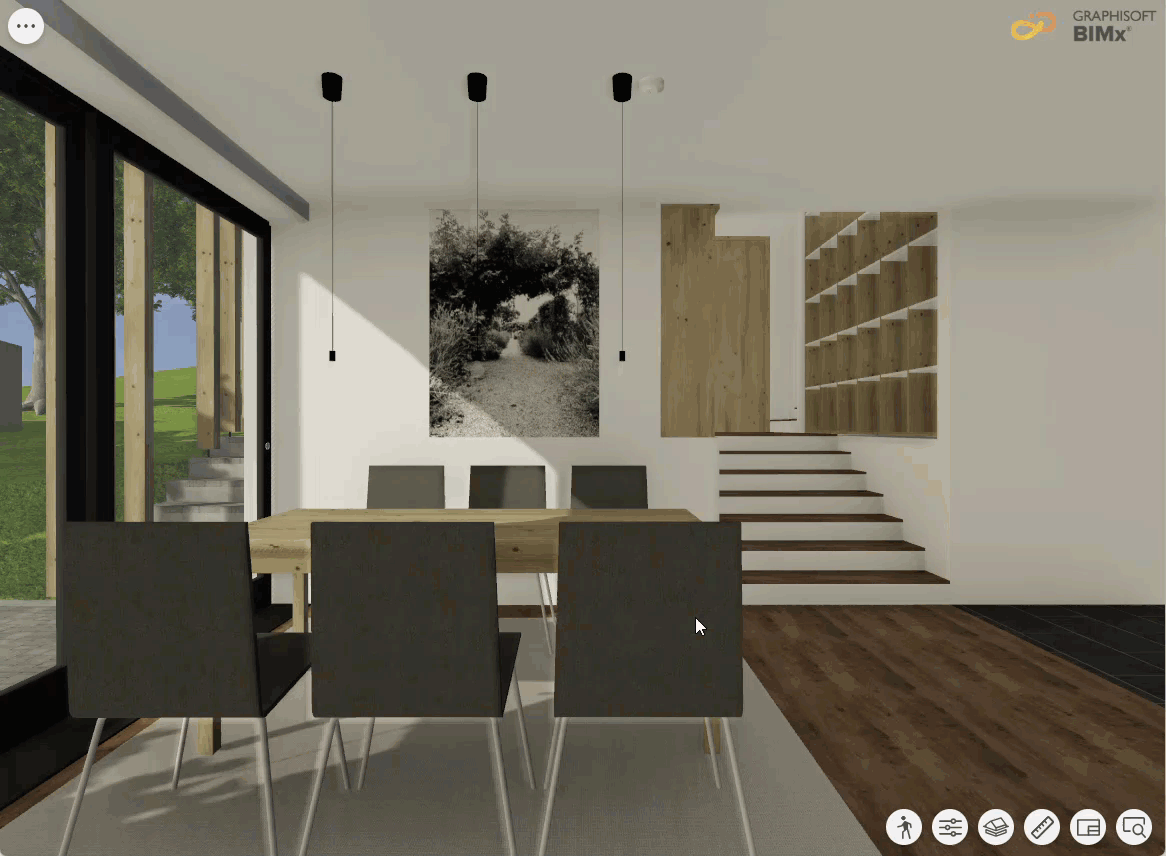

图层组合也可在图层调板的右上角使用。使用图层组合快速隐藏多个图层和图层文件夹。
