Plano de Corte en el modelo 3D (atajo teclado: C)

Visualice el interior del edificio utilizando planos de corte temporales en 3D

Para crear un plano de corte:

  1. Abra el modelo 3D:

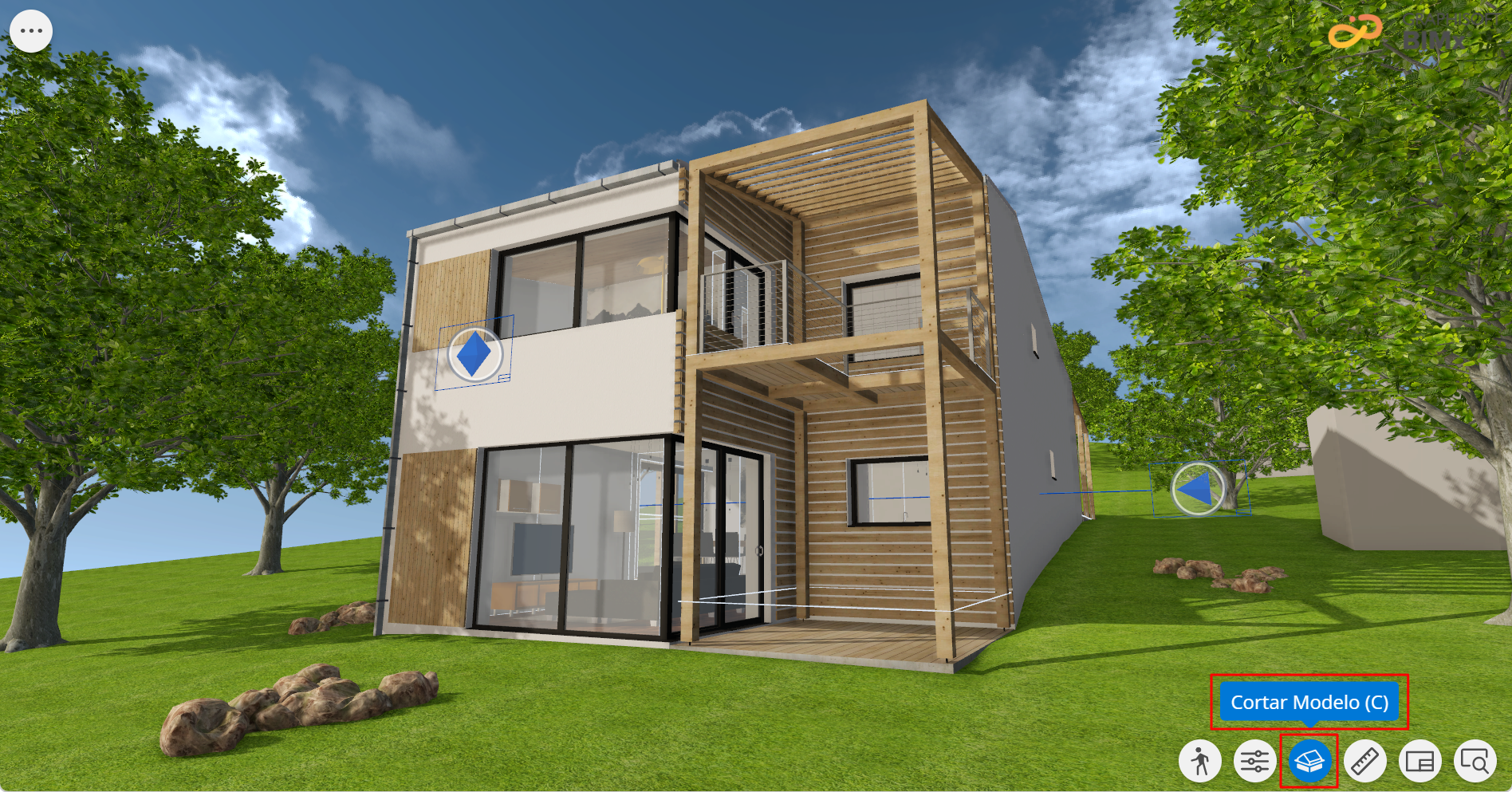

  2. Haga clic en el comando Recortar modelo desde la esquina inferior derecha de la pantalla o pulse C

  3. Port defecto, el modelo se corta horizontalmente a la altura actual de la cámara. (Esta altura de corte se almacena y se utiliza mientras el modelo 3D permanezca abierto)
  4. Corte el modelo horizontal o diagonalmente cambiando el plano de corte.
    Nota:

    El plano de corte personalizable es una función de BIMx Pro. ¿No lo ve? Aprenda a acceder a las funciones Pro en BIMx Pro Licensing

    Nota: Para saber más sobre Plano de corte personalizable, ver Graphisoft Community Cut plane

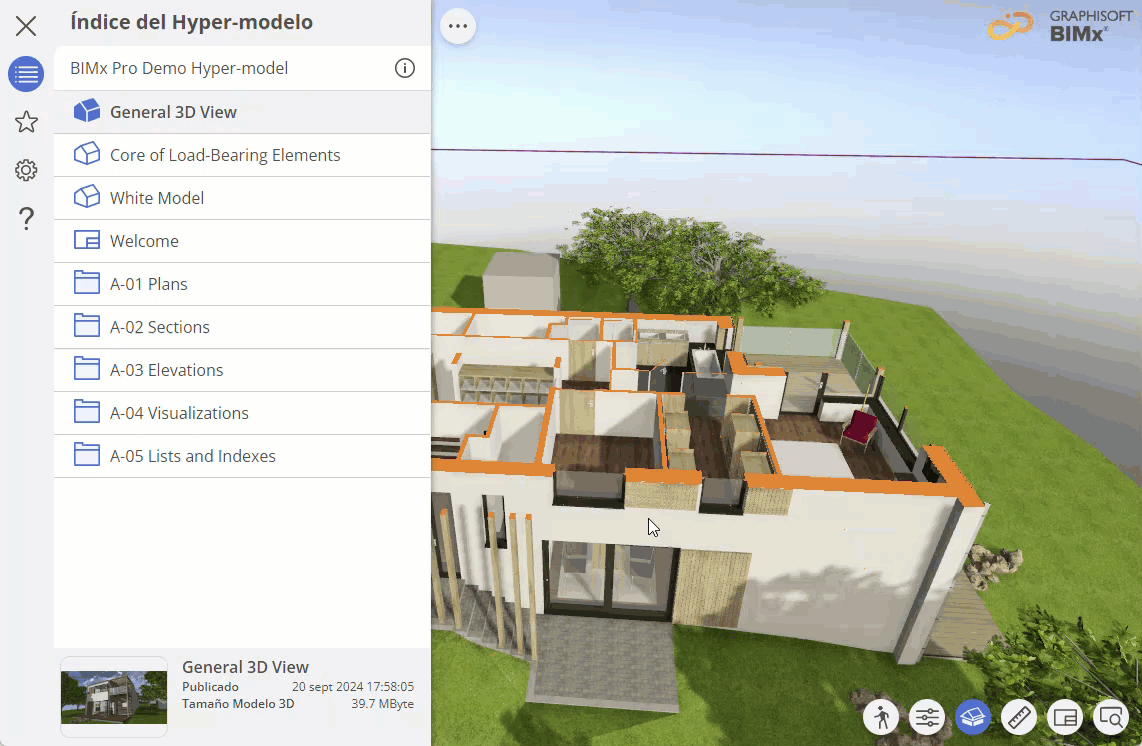

    1. Haga clic con el botón derecho en la superficie de corte, después de cortar el modelo

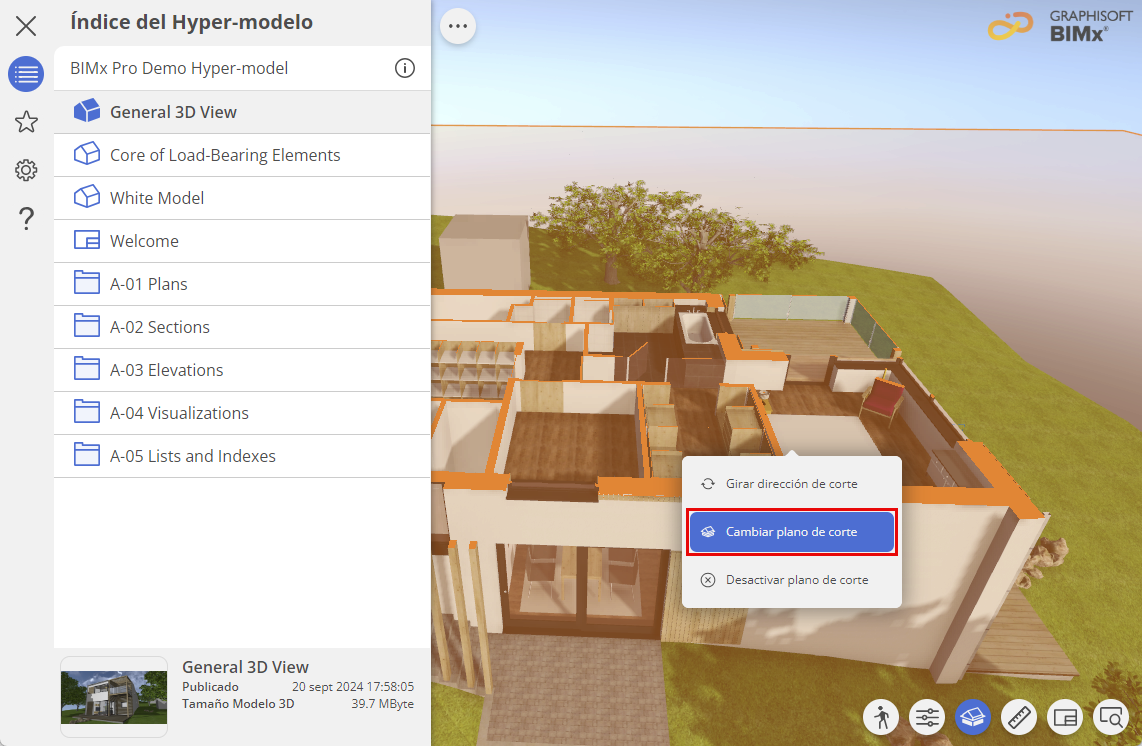

    2. Seleccione Cambiar plano de corte

    3. Mueva el cursor a la superficie a la que desea cortar en paralelo.

  5. Pase el ratón por encima del marco para ver el plano de corte. Puede cambiar el color del Plano de Corte utilizando el Selector de Color del Plano de Corte en los Ajustes de BIMx. Ver Selector de Color del Plano de Corte

    .

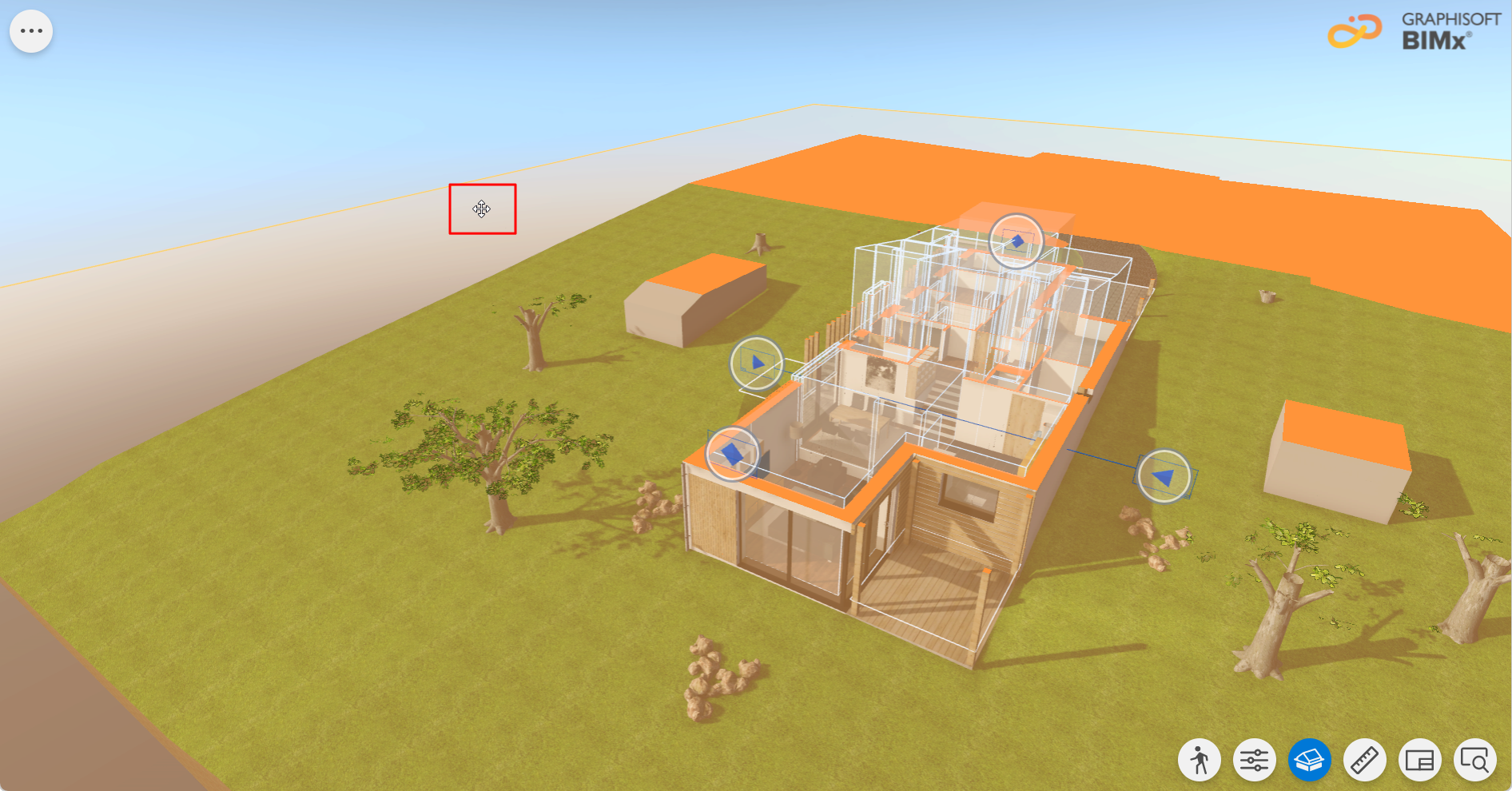

  6. Haga clic y arrastre el plano de corte para ver la parte del modelo que necesite.
Nota: Si también se muestra un Plano difuminado en el modelo 3D, al mover el plano de corte se moverá el Plano con él.

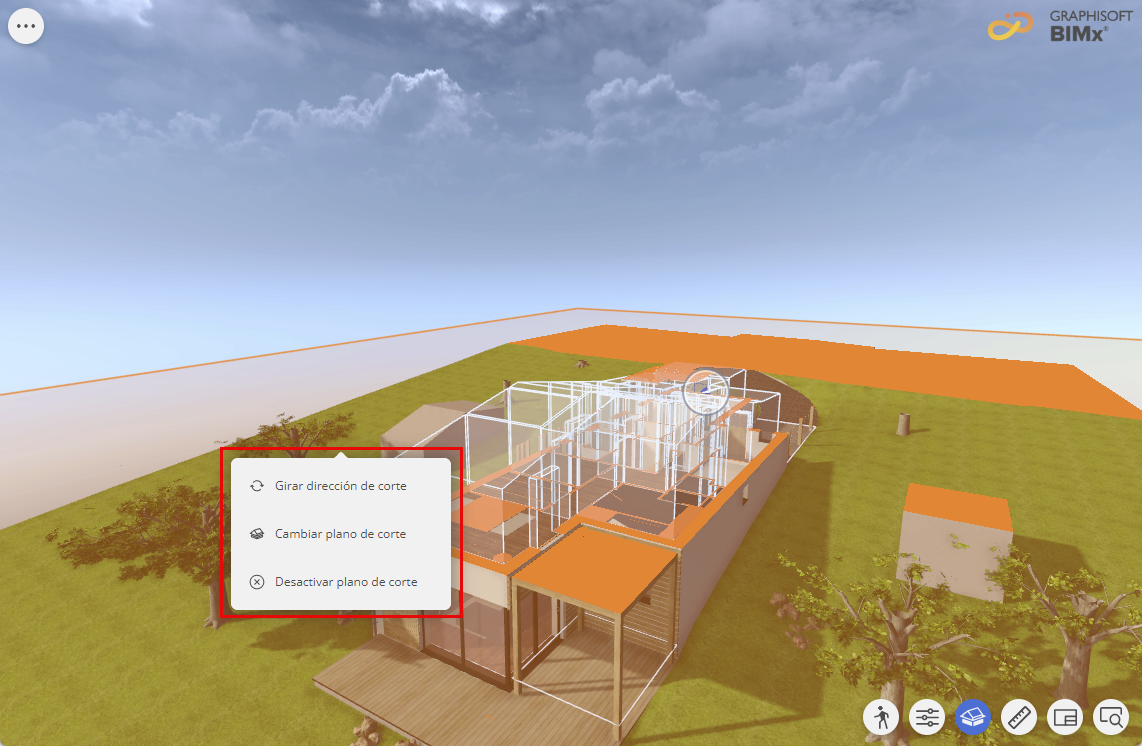

Haga clic con el botón derecho del ratón en cualquier parte del plano de corte para ver el menú contextual.



  • Girar dirección de cortepara invertir la dirección del corte
  • Desactivar plano de corte para desactivar el plano de corte y mostrar el modelo completo
  • Cambiar plano de corte para cambiar la orientación del plano de corte.

O conmutar el comando Recortar Modelo en la esquina inferior derecha de la pantalla (O pulse C).

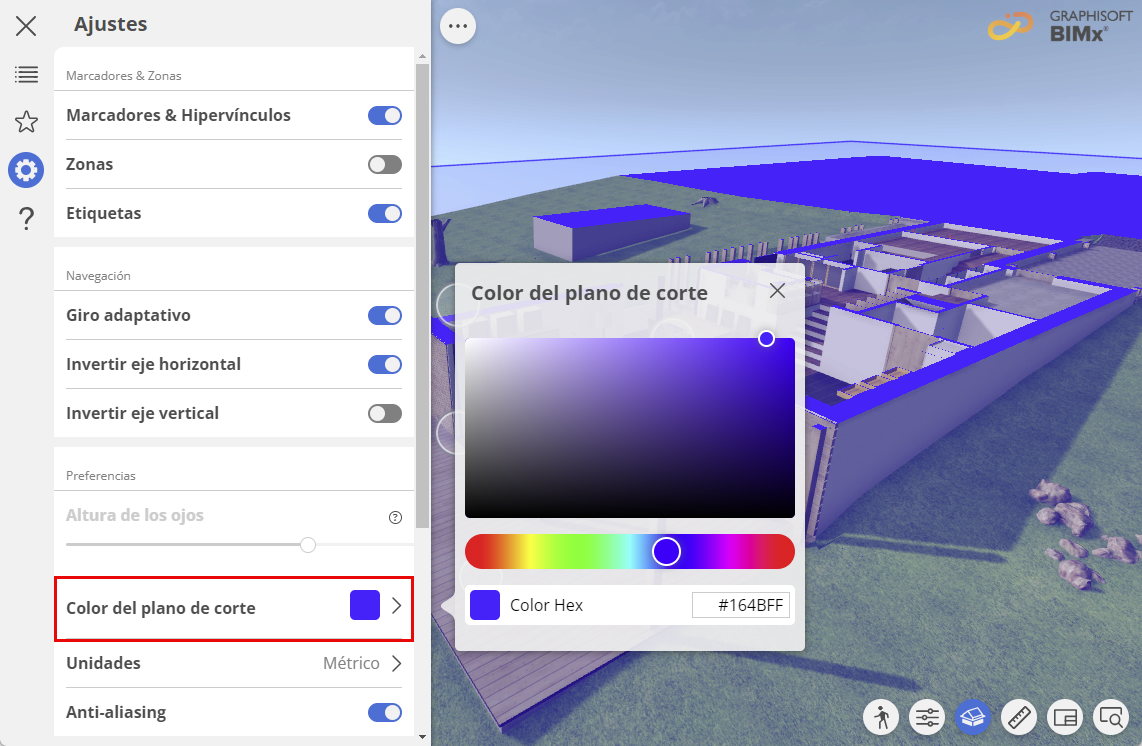

Selector de Color del Plano de Corte

Personalice la representación del modelo 3D cambiando el color de las superficies cortadas.

Utilice un color neutro para centrar la atención en el plano o adopte su identidad corporativa con su propia paleta de colores. Sólo tiene que elegir su color personalizado una vez. Se guarda en las Preferencias de BIMx y se aplica a todos los modelos.
