Mostrar zonas e info de zona

Exibir zonas 3D en el Hiper-modelo

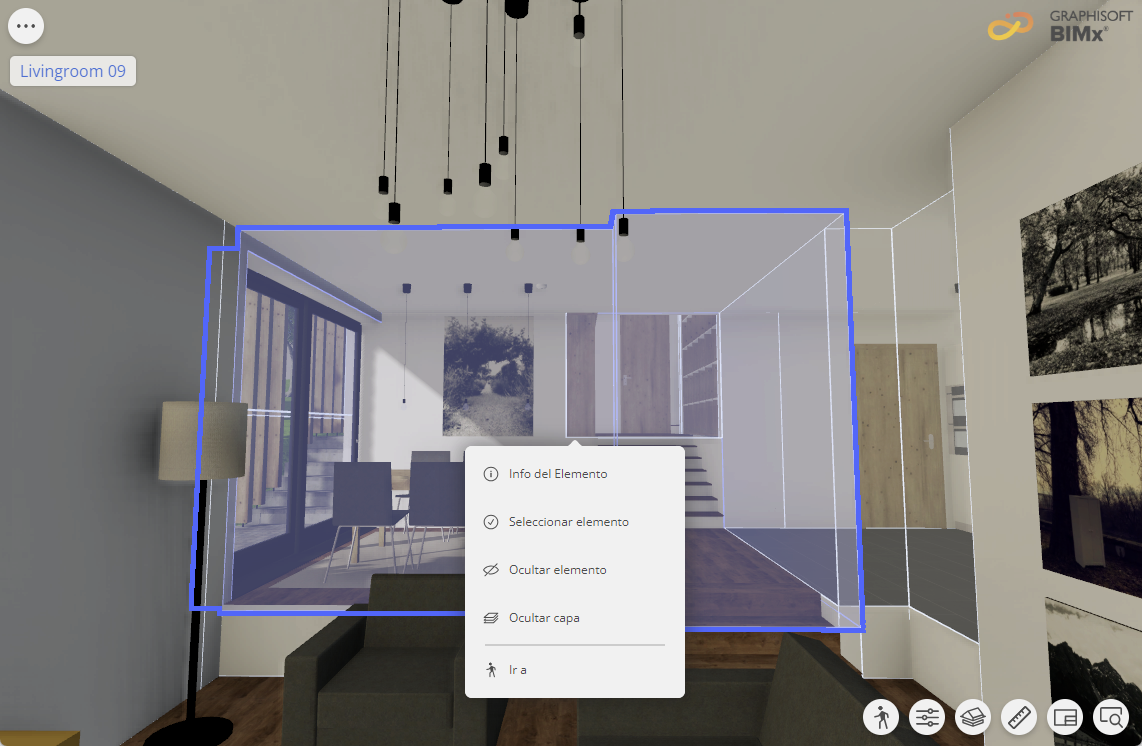

Active la visualización de Zonas en BIMx para ver las Zonas 3D (definidas en Archicad). Las Zonas se muestran como elementos transparentes, en el color de su Categoría de Zona.

Ver Categorías de Zona en la Ayuda de Archicad.

La visualización de las zonas permite acceder a datos de la zona y mostrar las áreas funcionales del edificio, incluso en un modelo conceptual que no tiene el contenido del edificio todavía.



Activación/desactivación de la visualización de zonas

Para activar o desactivar la visualización de las Zonas:
  1. Abra el menú desde el lado superior izquierdo de la pantalla.
  2. Haga clic en el botón de Definiciones.
  3. Conmute Zonas para hacerlas visibles o desactivarlas.

Mostrar Zona en 2D/3D

Para cambiar la visualización de una Zona de 2D a 3D:

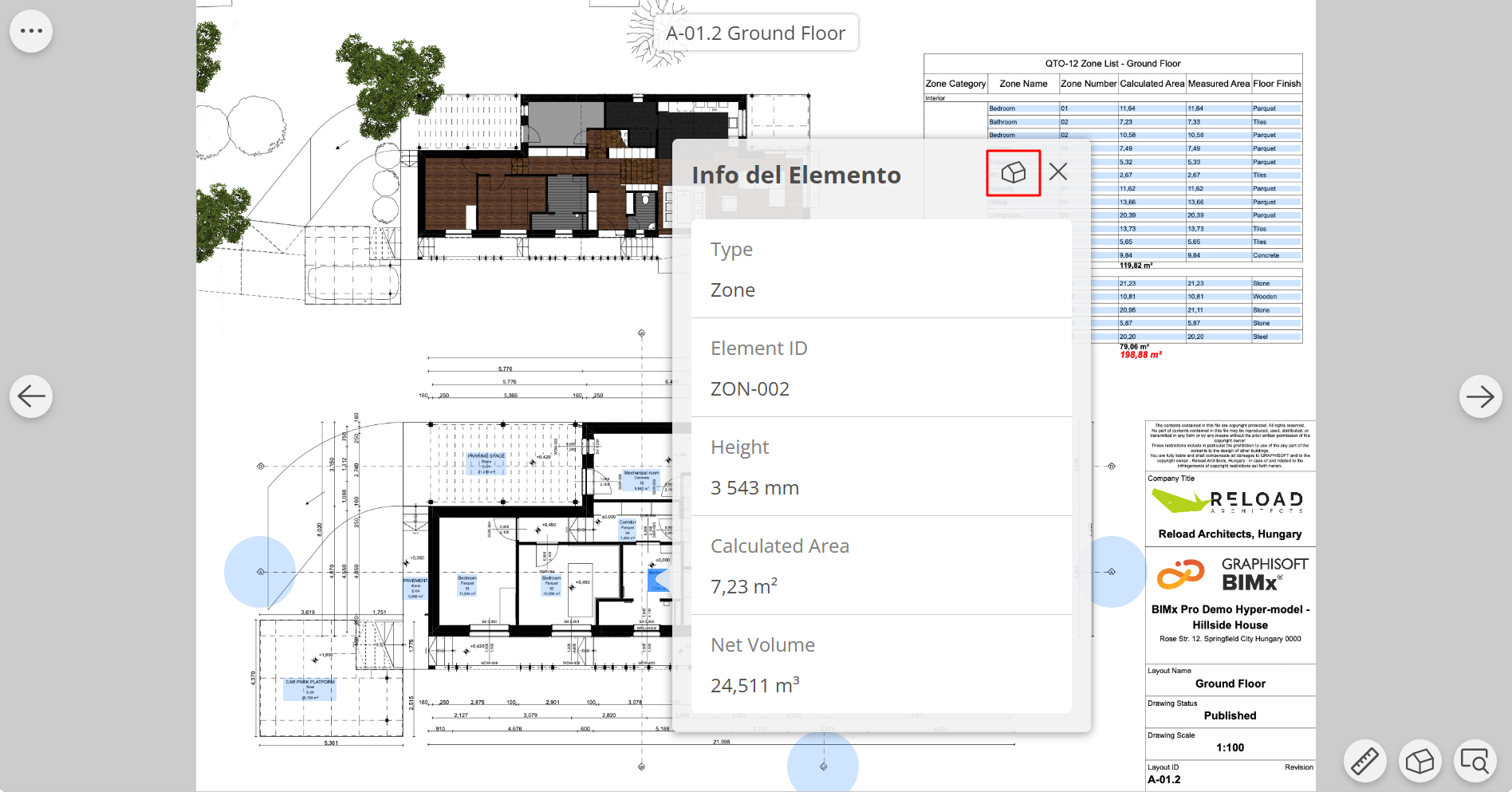

  1. En el documento 2D, haga clic en una Etiqueta de Zona para abrir la Información de Elemento
  2. Haga clic en el icono de la casa en la esquina superior derecha de la Información del Elemento, para abrir y seleccionar la Zona en 3D.


Para cambiar la visualización de una Zona de 3D a 2D, haga clic en Abrir en 2D en el menú inferior derecho.
