Näytä vyöhykkeet ja vyöhyketiedot

Näytä 3D-vyöhykkeet Hyper-modelissa

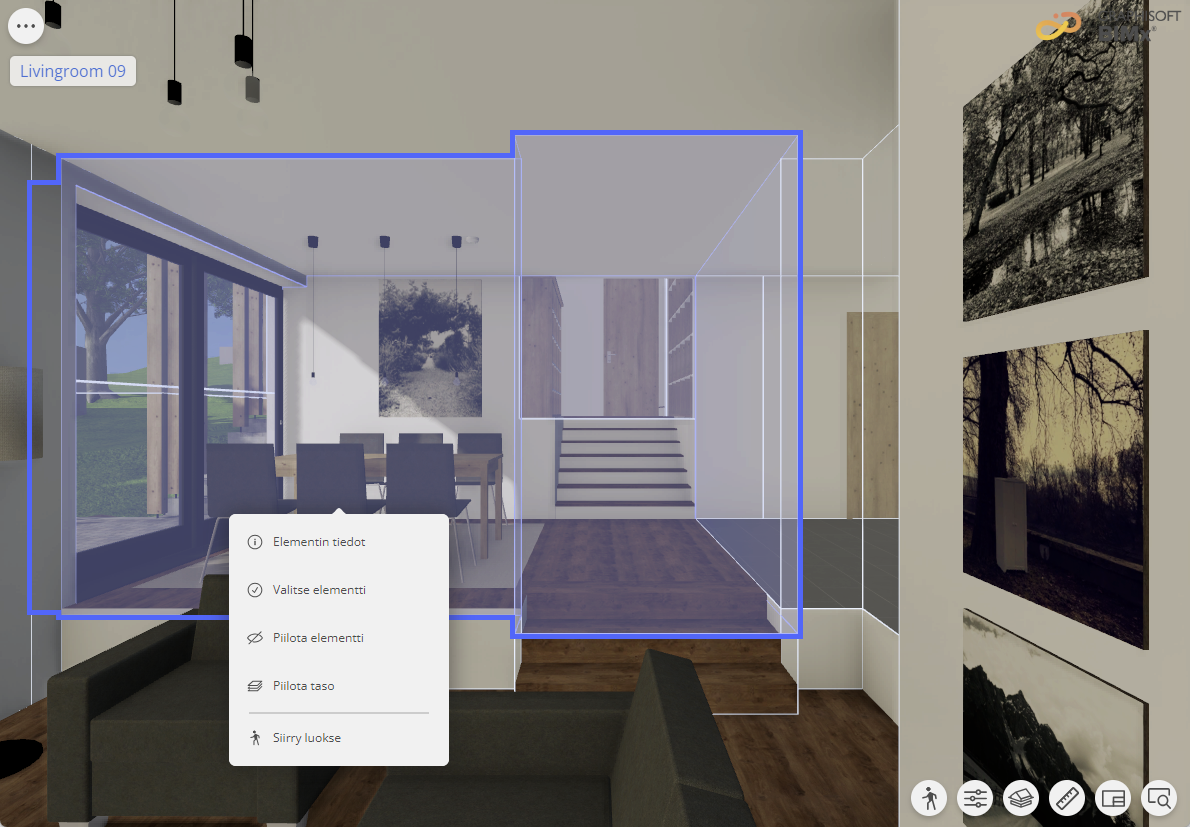

Ota vyöhykenäyttö käyttöön BIMxissä nähdäksesi 3D-vyöhykkeet (jotka on määritelty Archicadissa). Vyöhykkeet näytetään läpinäkyvinä elementteinä niiden vyöhykeluokan värillä.

Katso Vyöhykeluokat Archicadin ohjeesta.

Esittämällä vyöhykkeitä voit saada pääsyn vyohyketietoihin ja esitellä rakennuksen toiminnallisia alueita, jopa konseptivaiheen mallissa, jonka rakennusvaippa ei ole vielä paikallaan



Vyöhykkeen näyttö päällä/pois päältä

Vyöhykenäytön kytkeminen päälle tai pois päältä:
  1. Avaa valikko näytön vasemmasta yläreunasta.
  2. Napsauta Asetukset-painiketta.
  3. Kytke Vyöhykkeet saadaksesi ne näkyviin tai poistaaksesi ne käytöstä.

Näytä vyöhyke 2D/3D:nä

Vyöhykkeen näytön vaihtaminen 2D:stä 3D:hen:

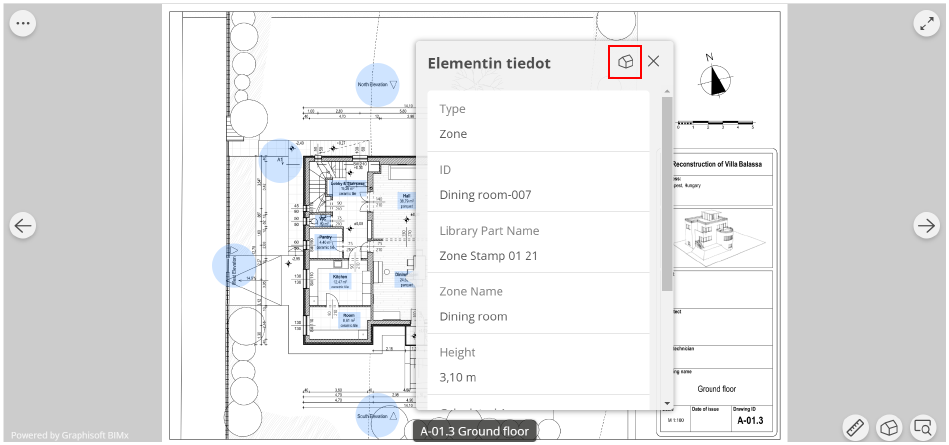

  1. Avaa elementin tiedot 2D-asiakirjassa napsauttamalla vyöhykemerkintää
  2. Napsauta Elementtitietojen oikeassa yläkulmassa olevaa talokuvaketta avataksesi ja valitaksesi vyöhykkeen 3D:ssä.

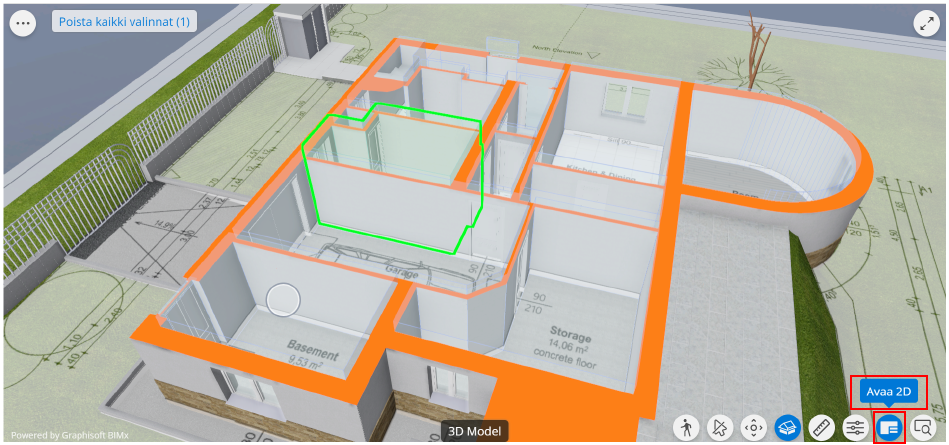

Jos haluat vaihtaa vyöhykkeen näytön 3D:stä 2D:ksi, valitse Avaa 2D:ssä oikeassa alareunassa olevasta valikosta.
