Options d’affichage
Définissez le champ de vision, la projection parallèle, les ombres et les options de soleil pour le modèle 3D.

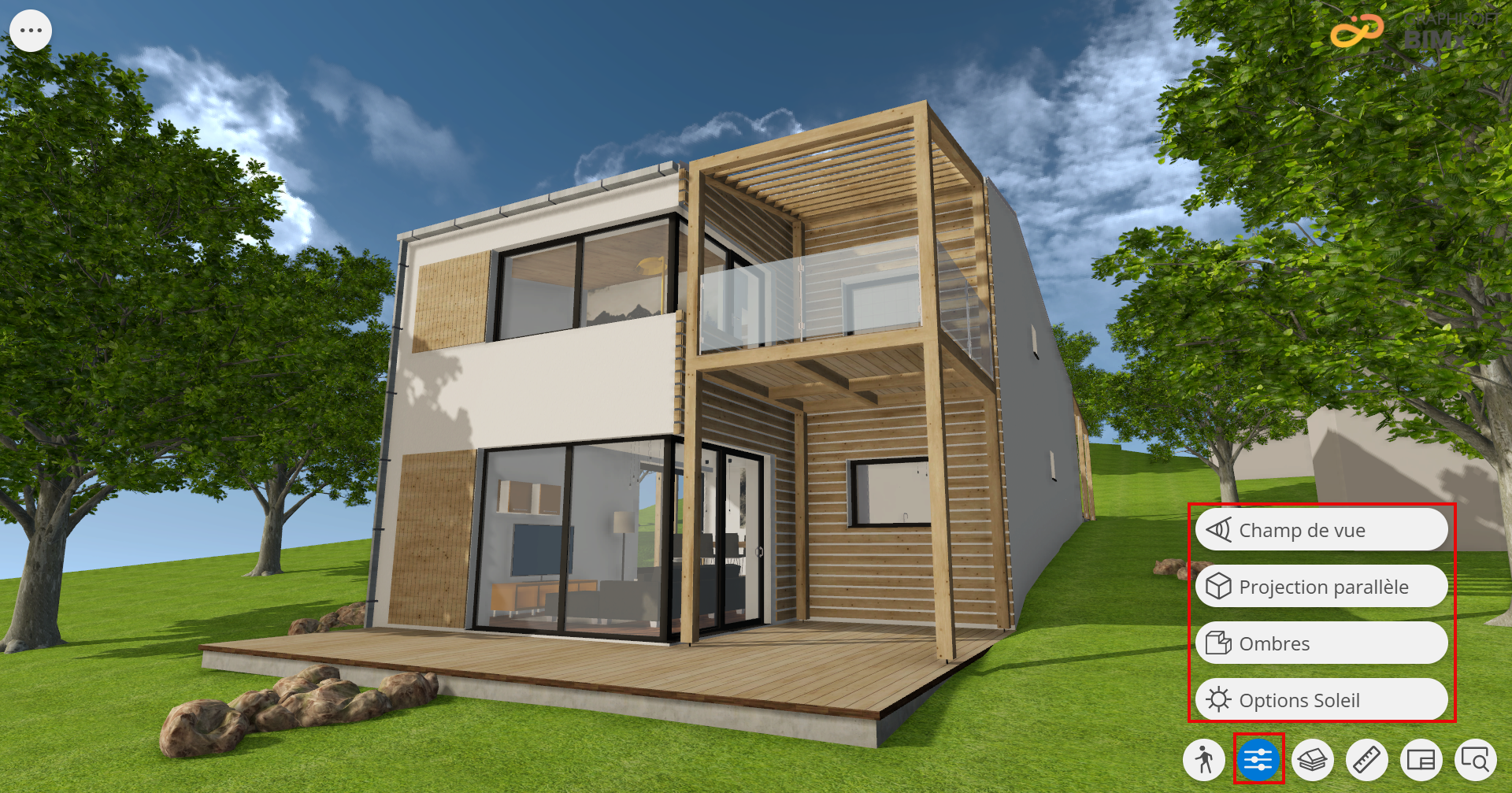

Cliquez sur Options d'affichage en bas de l'écran :
Champ de vision
Définissez l'angle du cône de vision de la caméra en 3D.

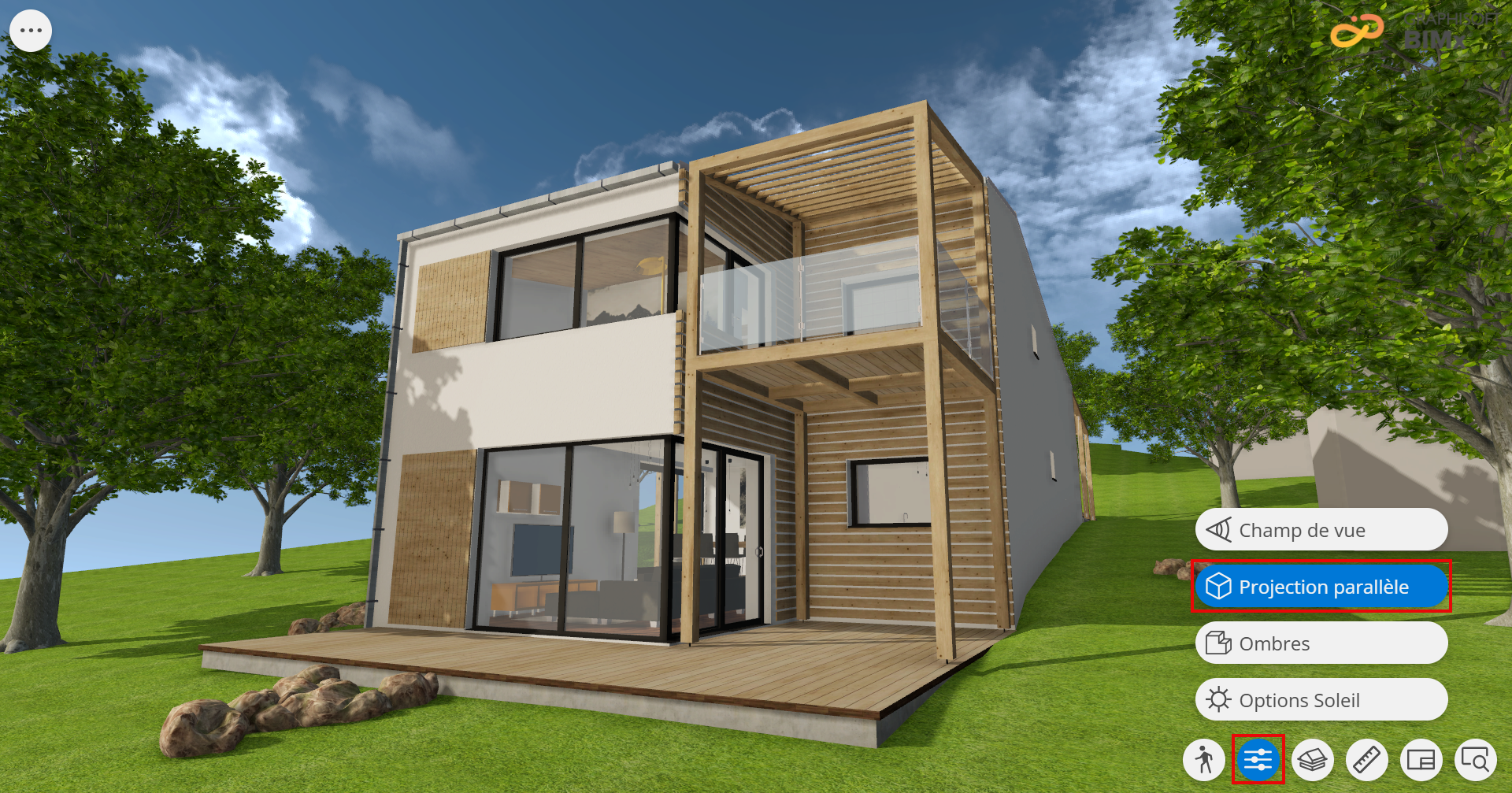

Projection parallèle
Basculez entre perspective et projection parallèle dans la vue 3D. La projection parallèle fonctionne avec la navigation orbite, vous permettant de voir le bâtiment uniquement de l'extérieur.
Un conseil Double-cliquer ou double-taper sur un élément orientera le bâtiment en vue de face. Cela aidera à créer facilement des vues d’élévation/coupe en axonométrie. Vous pouvez combiner cela avec un plan de coupe, différents réglages du soleil en fonction de l'heure, et sauvegarder vos vues favorites.
Voir aussiParamètres de l'application BIMx
La projection par défaut dans BIMx dépend des paramètres de la vue 3D définis dans Archicad. Les modèles 3D axonométriques précédemment exportés s'ouvriront automatiquement en projection parallèle. Les paramètres gravitation, masquer curseur, manette de jeu et champ de vue de la caméra sont désactivés en projection parallèle.
Ombres

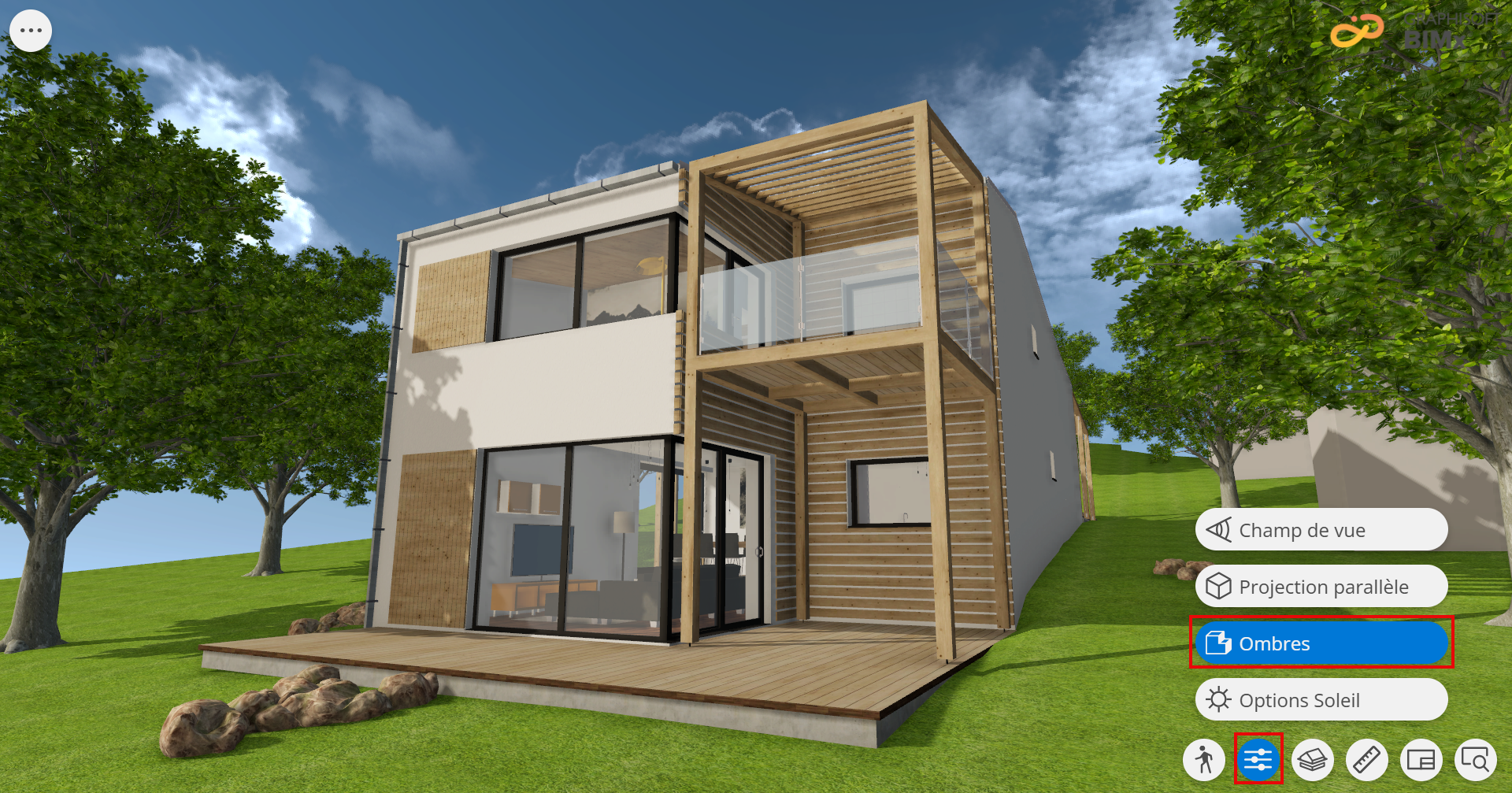

Ouvrez le modèle 3D et choisissez Ombres.

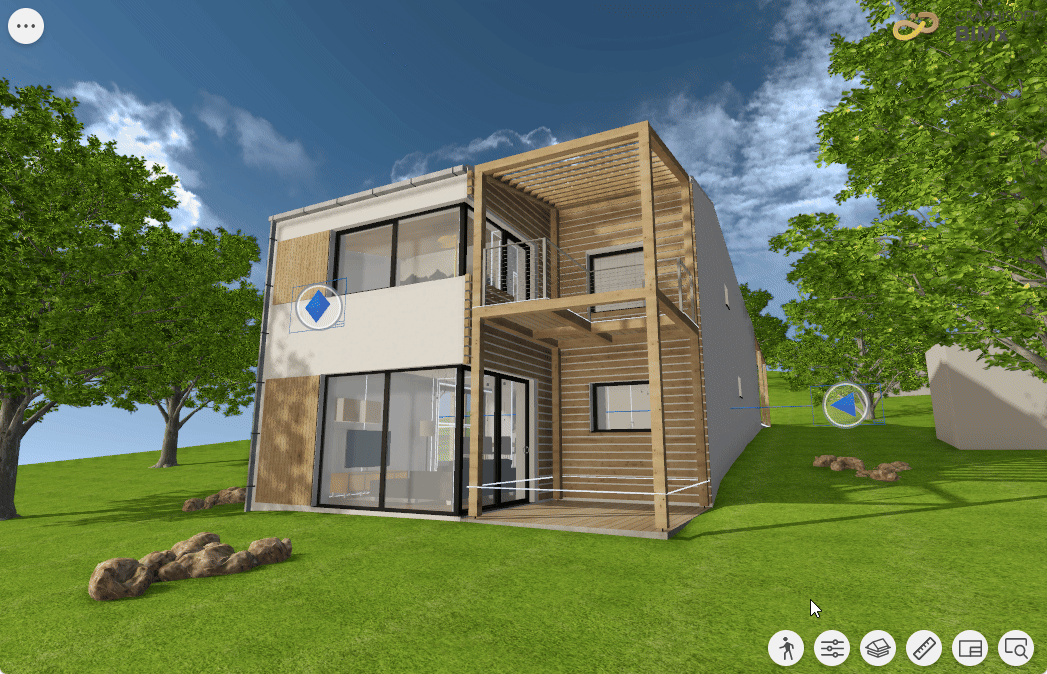

Affichez votre modèle avec une variété d'options d’ombres !

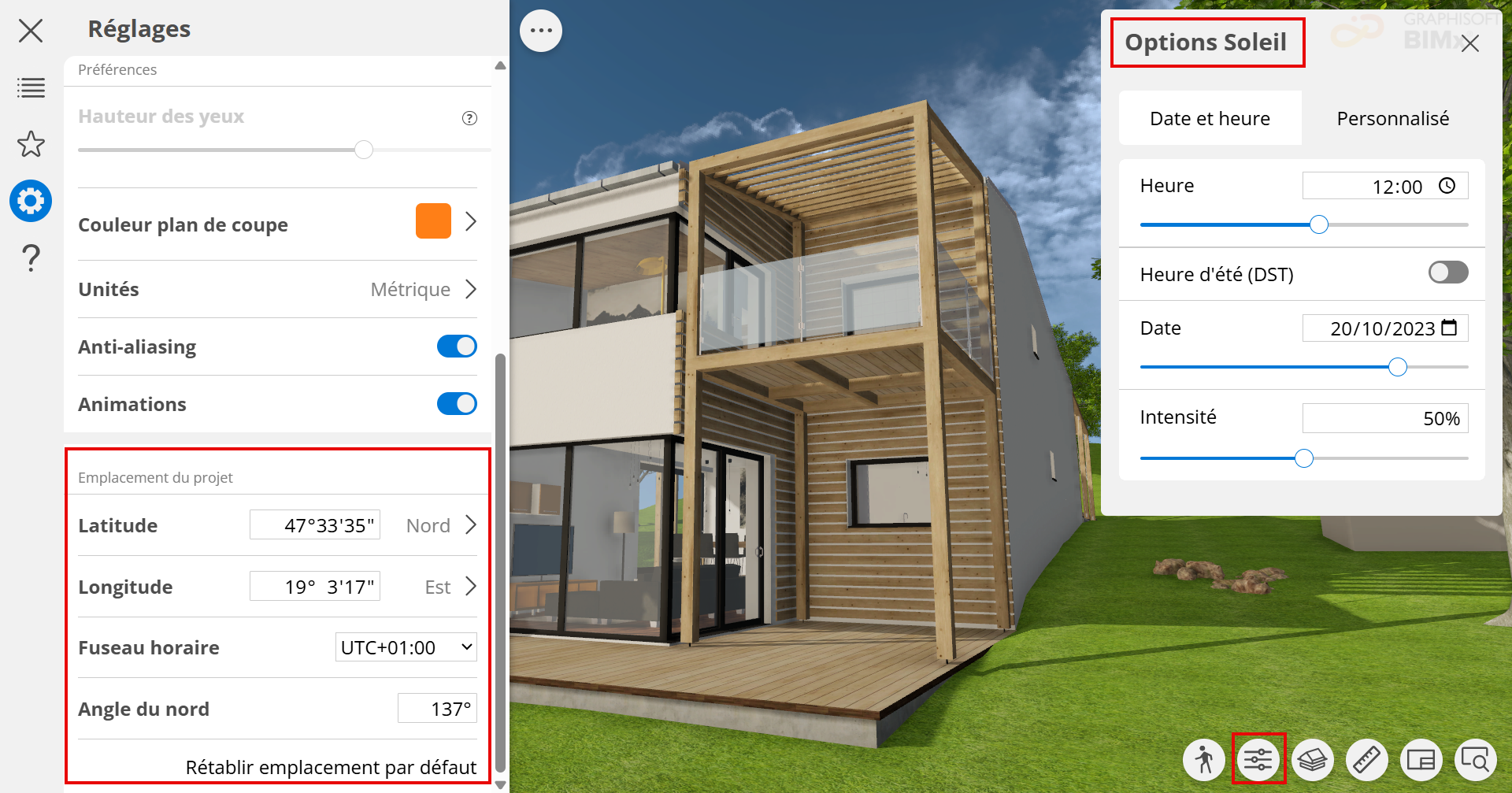

Options Soleil et Emplacement Projet
BIMx utilise automatiquement l'emplacement réel du projet, se basant sur vos données d'emplacement définies dans Archicad. Ces informations sur l'emplacement sont affichées dans Options BIMx, mais vous pouvez également les éditer si nécessaire.
Définir Options soleil - soit en fonction de la date et de l'heure, soit en définissant une position du soleil personnalisée. Vous pouvez ainsi visualiser les ombres portées exactes sur votre bâtiment et son environnement, en fonction de l'emplacement du projet.
Si vous enregistrez des vues 3D ou des parcours de caméra pour BIMx avec des options de date et d’pour le soleil (au lieu de les personnaliser), la palette Options Soleil est ouverte par défaut sur l'onglet "date et heure".
Utilisez la réglette pour essayer les effets du lever au coucher du soleil.
Voir aussi l'article de la Communauté sur le positionnement précis du soleil dans BIMx Mobile.

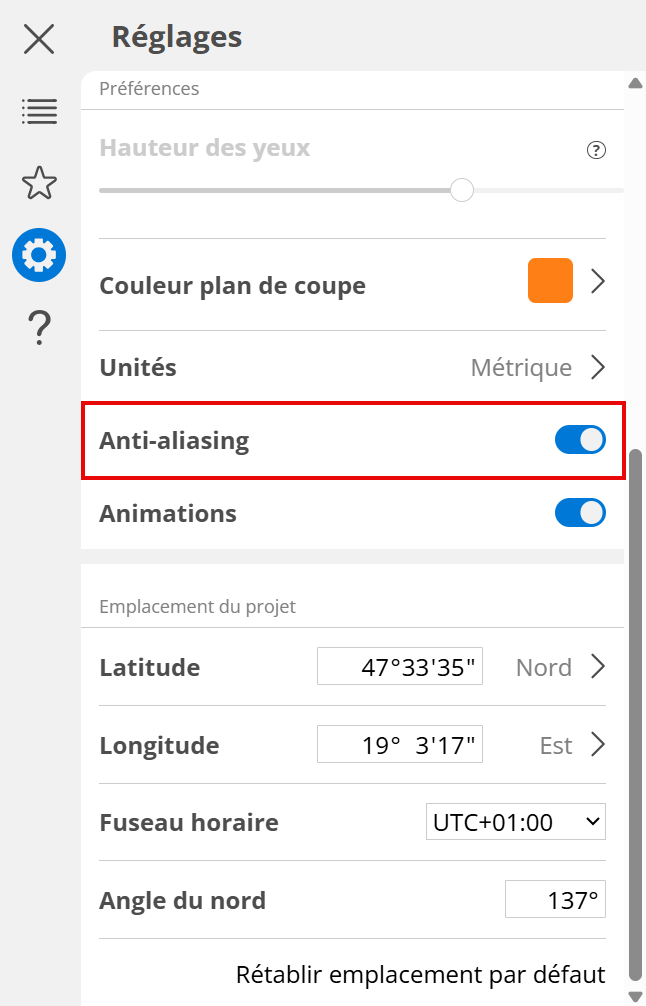

Antialiasing
L'anti-aliasing est activé par défaut, afin de garantir des bords plus lisses dans les vues 3D BIMx.
Antialiasing peut affecter les performances. Si vous constatez des ralentissements dans la navigation, essayez de désactiver l'anticrénelage dans le menu Réglages.

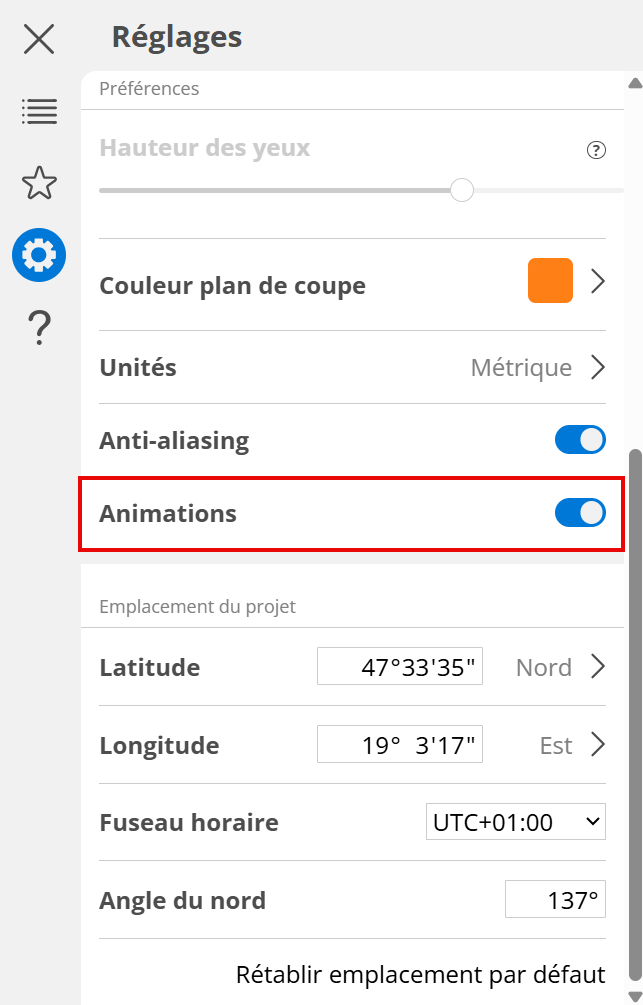

Animations
Les transitions sont automatiquement animées lorsque l'on bascule de la 2D à la 3D, que l'on navigue entre des points de vue 3D prédéfinis (tels que les favoris, les éléments de la galerie ou optimiser la vue), et en basculant entre projection parallèle et perspective.
Pour accélérer votre flux de travail et basculer instantanément d'une vue à l'autre, désactivez l'option animations.
