Megjelenítési beállítások módosítása
Állítsa be a 3D modell Látómező, Párhuzamos vetítés, Árnyékoltság és Nap beállításait.

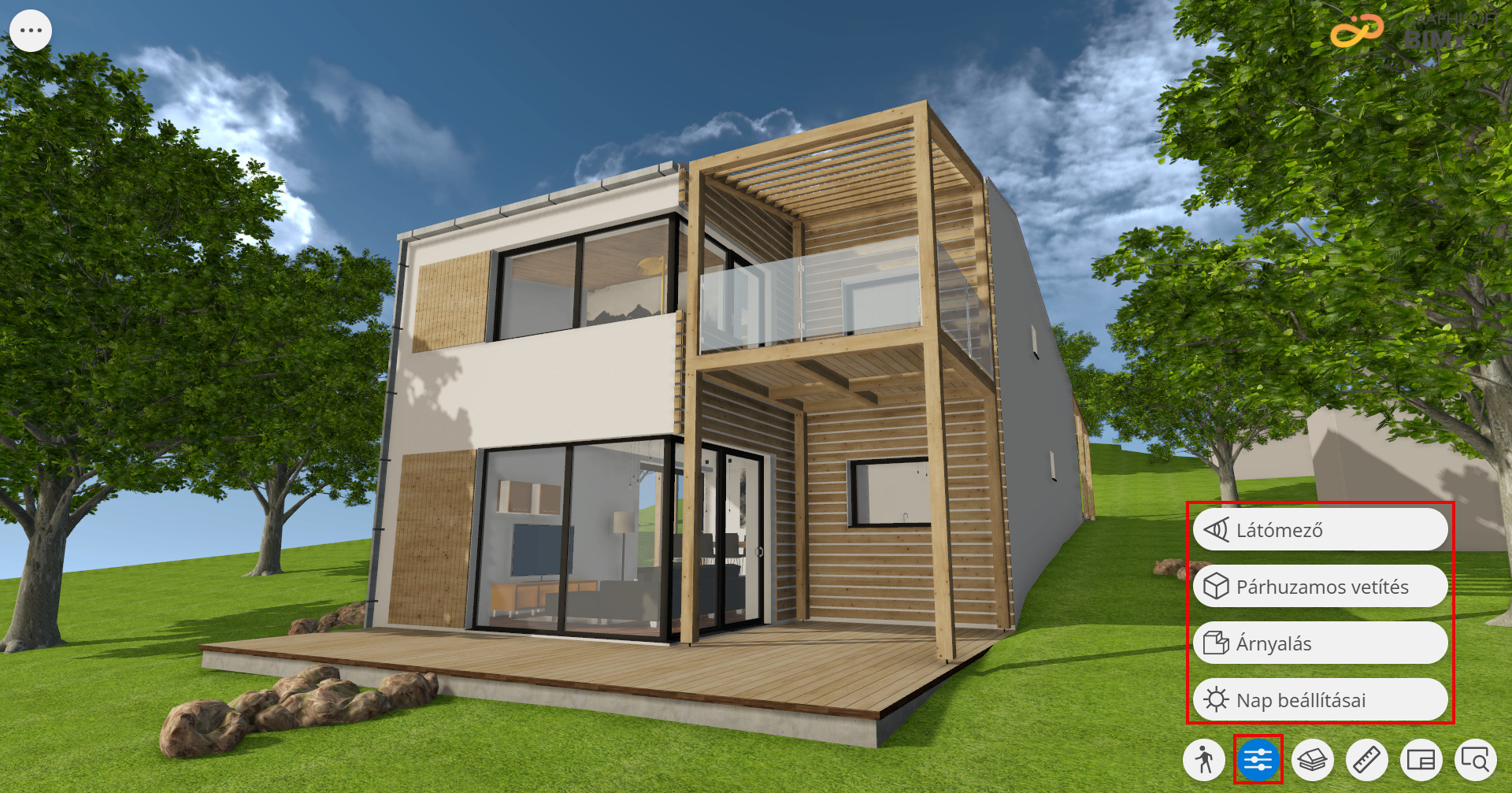

Kattintson a képernyő alján a Megjelenítési beállítások gombra:
Látómező
A kamera látószögének beállítása 3D-ben.
Párhuzamos vetítés

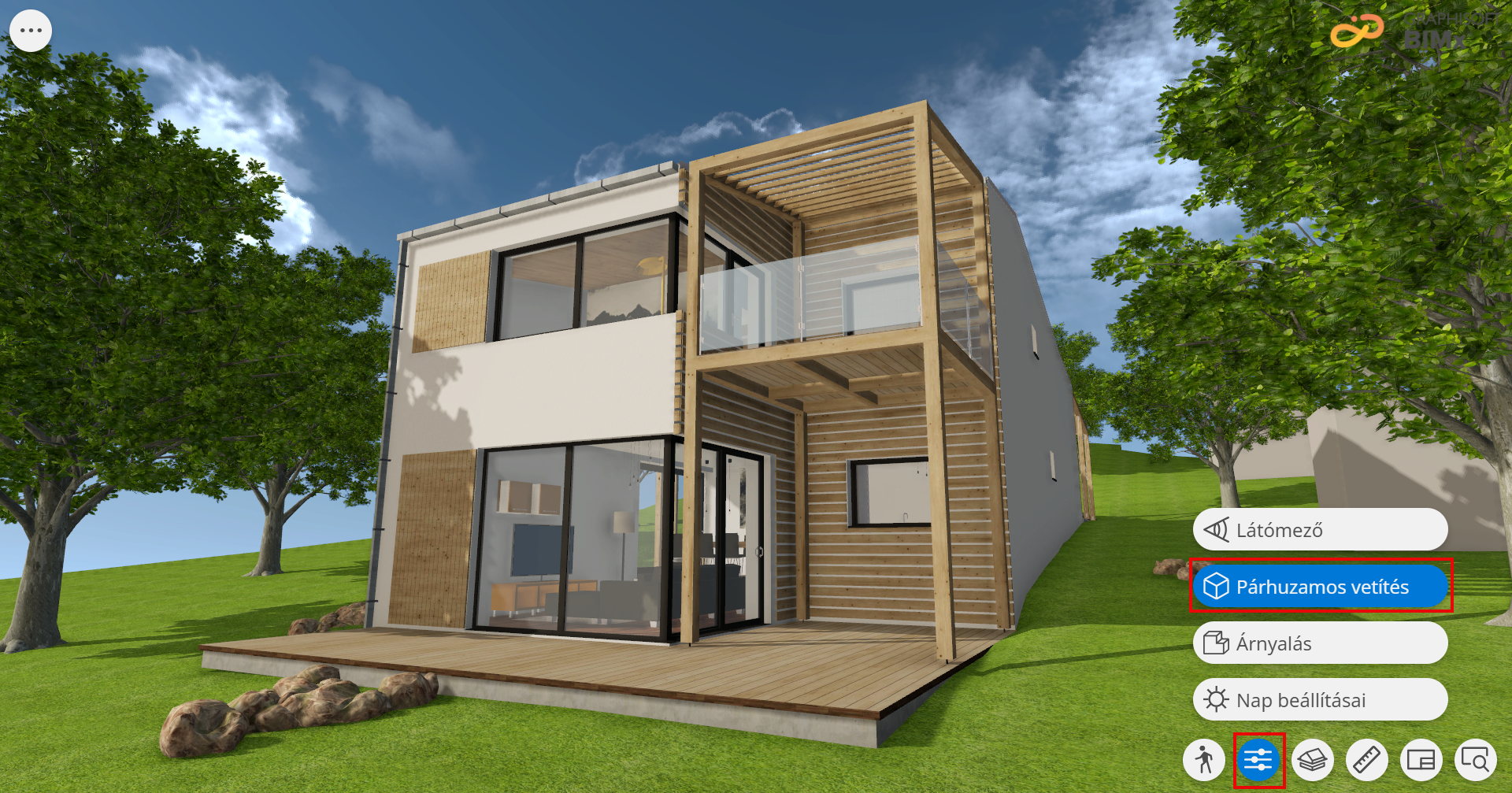

Váltás a 3D nézetben a Perspektivikus és a Párhuzamos vetítés között. A Párhuzamos vetítés a Keringés navigációval együtt működik, így az épületet csak kívülről lehet megtekinteni.
Tipp: Egy elemre való dupla kattintással vagy dupla koppintással az épület frontális nézetbe kerül. Ez segít az axonometriai homlokzati/metszeti nézetek egyszerű létrehozásában. Ezt kombinálhatja metszősíkkal, különböző napbeállításokkal idő szerint, és elmentheti kedvenc nézeteit.
Tekintse meg aBIMx alkalmazásbeállításokat is
A BIMx alapértelmezett vetítési módja az Archicadben meghatározott 3D nézet beállításaitól függ. A korábban exportált axonometrikus 3D modellek automatikusan Párhuzamos vetítésben nyílnak meg. A Gravitáció, a Kurzor elrejtése, a Joystick és a Kamera látószögbeállításai Párhuzamos vetítésnél ki vannak kapcsolva.
Árnyalás

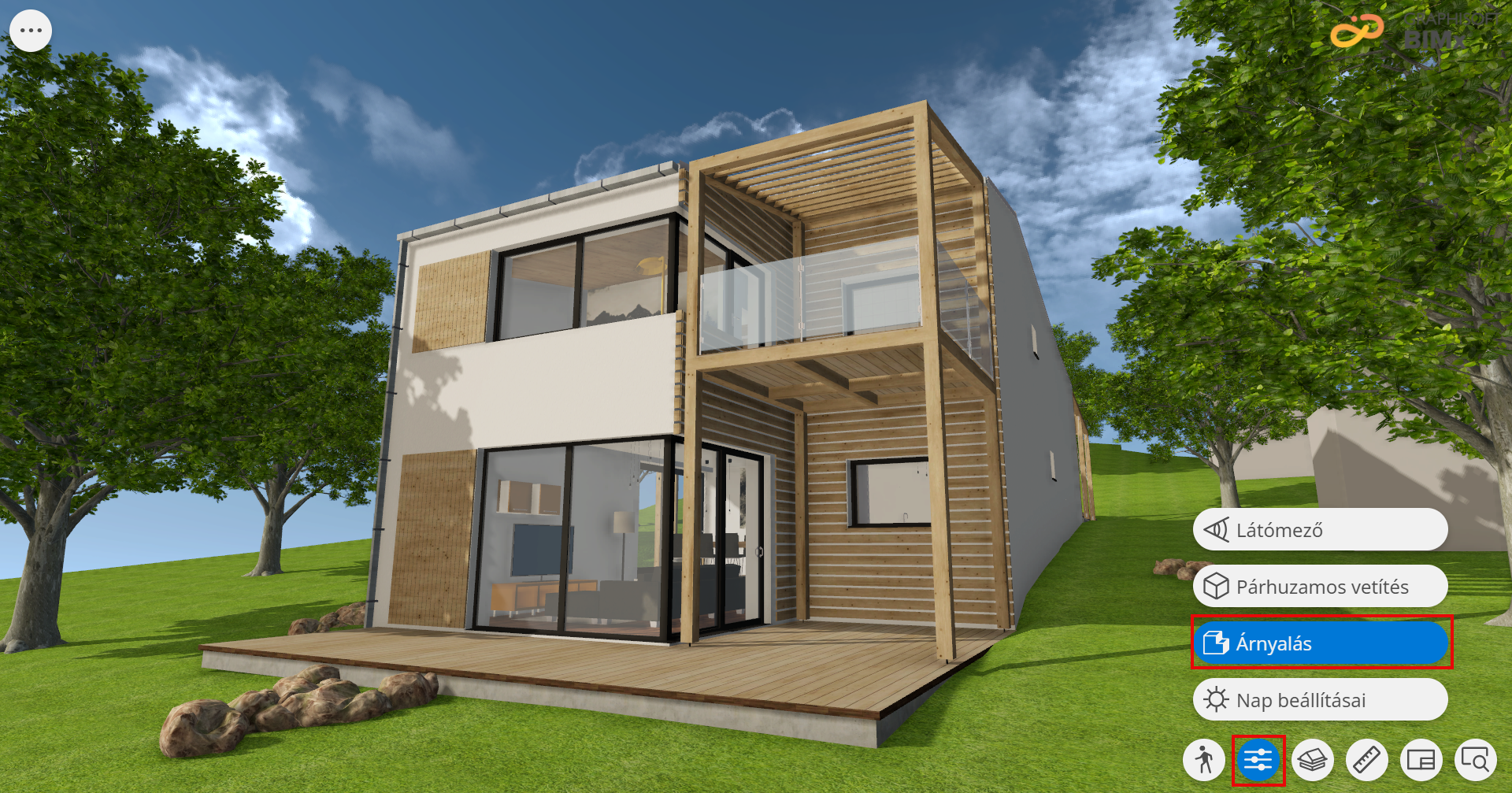

Nyissa meg a 3D modellt, és válassza az Árnyalás lehetőséget.

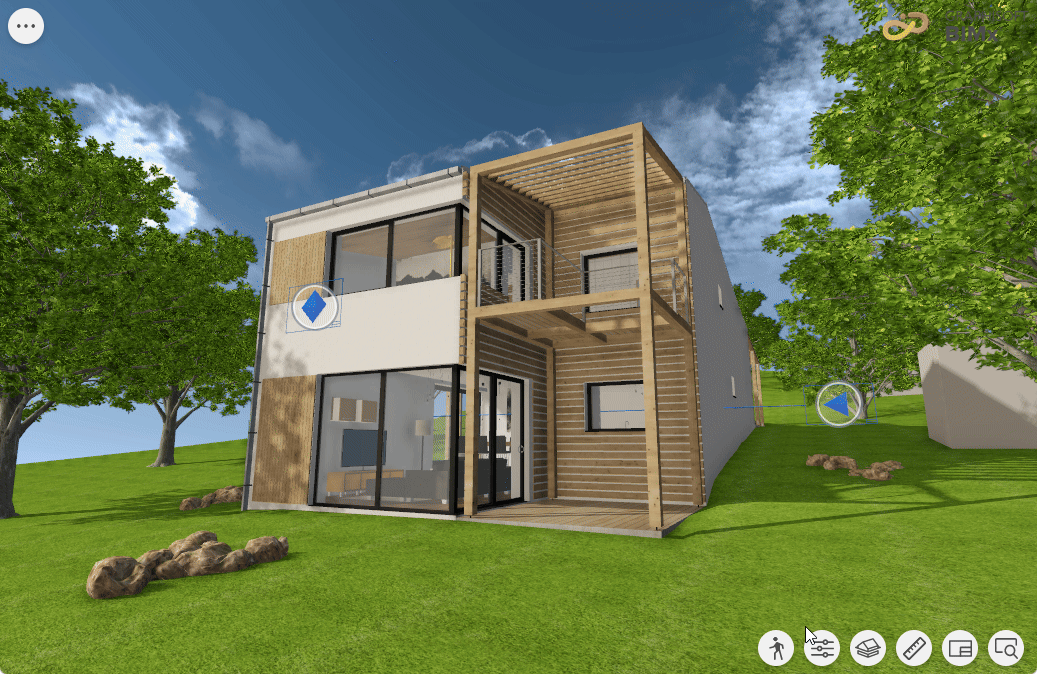

Tekintse meg modelljét különböző árnyalási lehetőségekkel!
Napbeállítások és helyszín

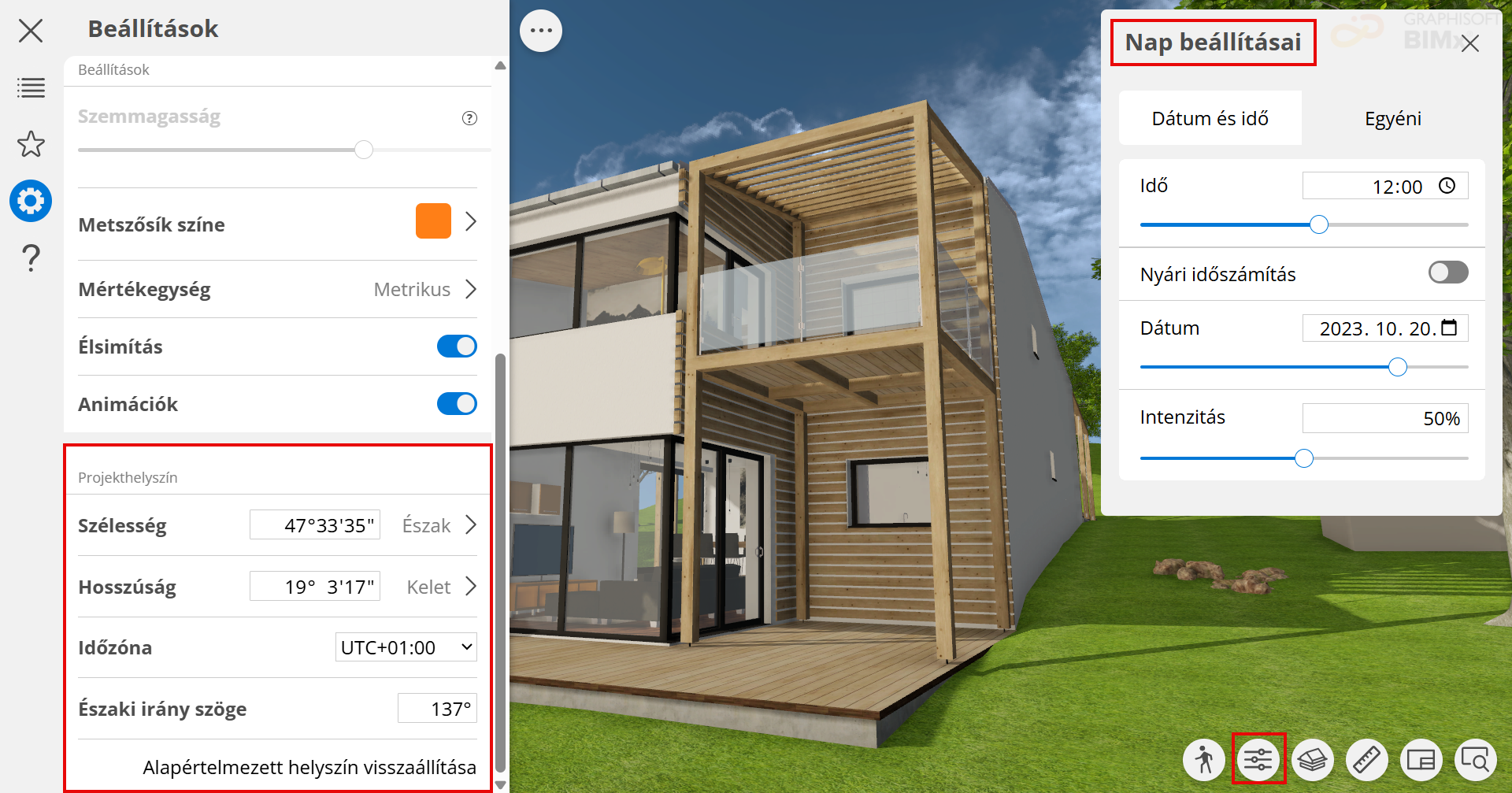

A BIMx automatikusan a valós helyszínt használja az Archicadben megadott helyadatok alapján. Ez a helyadat a BIMx-beállításokban jelenik meg, de szükség esetén szerkesztheti is.
Napbeállítások meghatározása – dátum és pontos idő alapján vagy egyéni napállás meghatározásával. Így a helyszín alapján pontosan láthatja, hogy milyen árnyékok vetülnek majd az épületre és a szomszédos területekre.
Ha a 3D-nézet vagy kameraútvonalakat dátum és pontos idő (nem pedig egyéni) napbeállításokkal menti a BIMx-be, a Napbeállítások paletta alapértelmezés szerint a „dátum és pontos idő” lapon nyílik meg.
Használja a csúszkát a napfelkeltétől a napnyugtáig tartó hatások bemutatásához.
Lásd még A Nap pontos pozicionálása a BIMx-ben Community cikket.
Simítás
A simítás alapértelmezés szerint be van kapcsolva, hogy a BIMx 3D nézetekben simább éleket biztosítson.

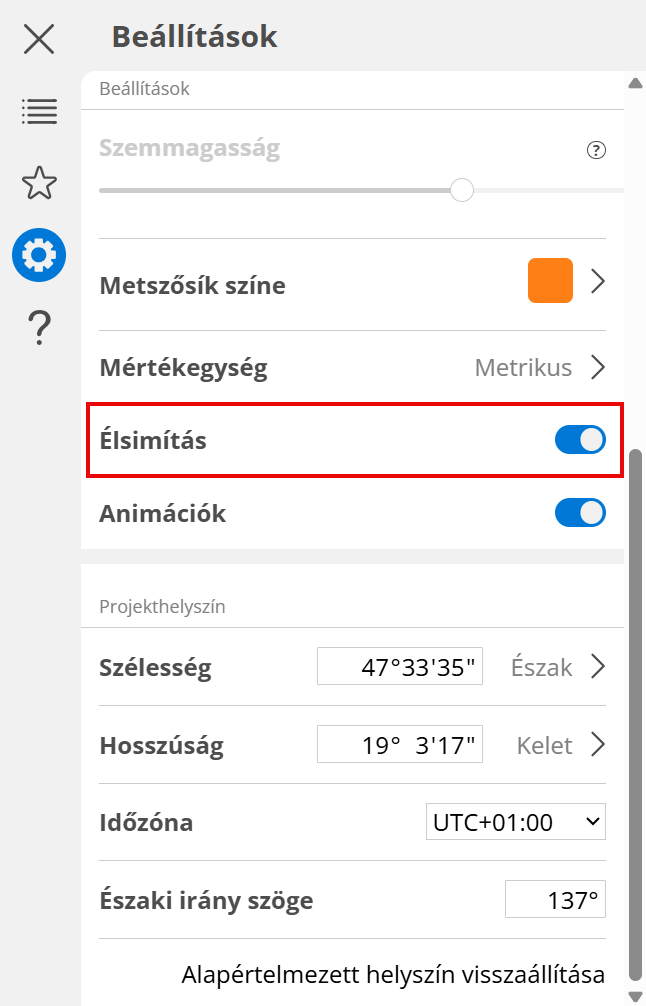

Az simítás befolyásolhatja a teljesítményt. Ha lassulást tapasztal a navigációban, próbálja meg kikapcsolni a simítást a Beállítások menüben.
Animációk
Az átmenetek automatikusan animáltak a 2D és 3D közötti váltáskor, az előre definiált 3D nézőpontok (például a Kedvencek, a Galériaelemek vagy a Képernyőre igazítás) közötti navigáláskor, valamint a párhuzamos és a perspektivikus vetítés közötti váltáskor.

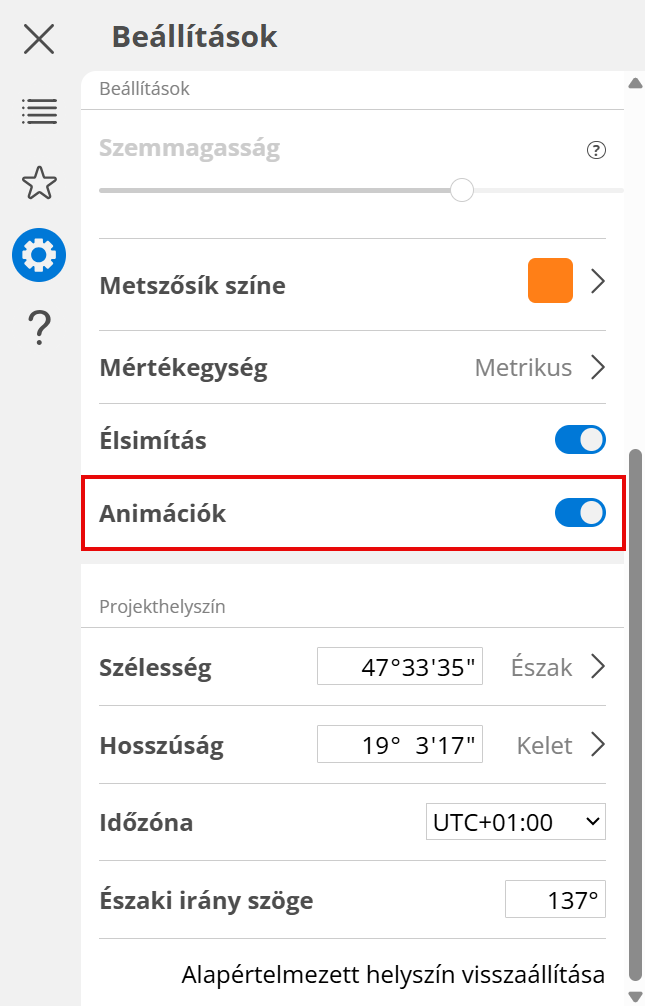

A munkafolyamat felgyorsításához és a nézetek közötti azonnali váltáshoz kapcsolja ki az Animációk kapcsolót.
