Impostazioni di visualizzazione
Definire le impostazioni Campo visivo, Proiezione parallela, Ombreggiatura e Sole per il modello 3D.

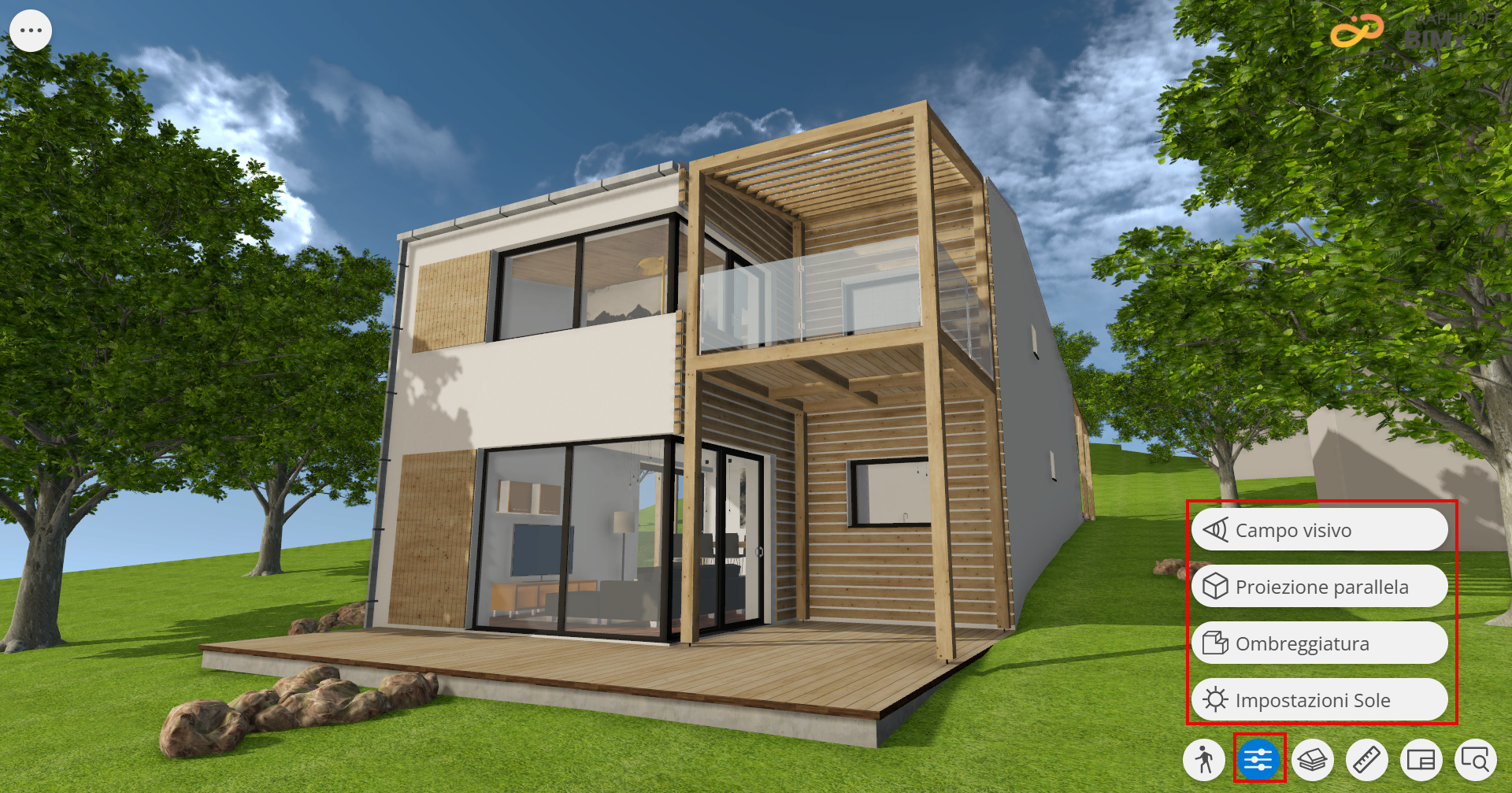

Fare clic su Impostazioni di visualizzazione in basso nella schermata:
Campo visivo
Impostare il cono di vista della telecamera in 3D.

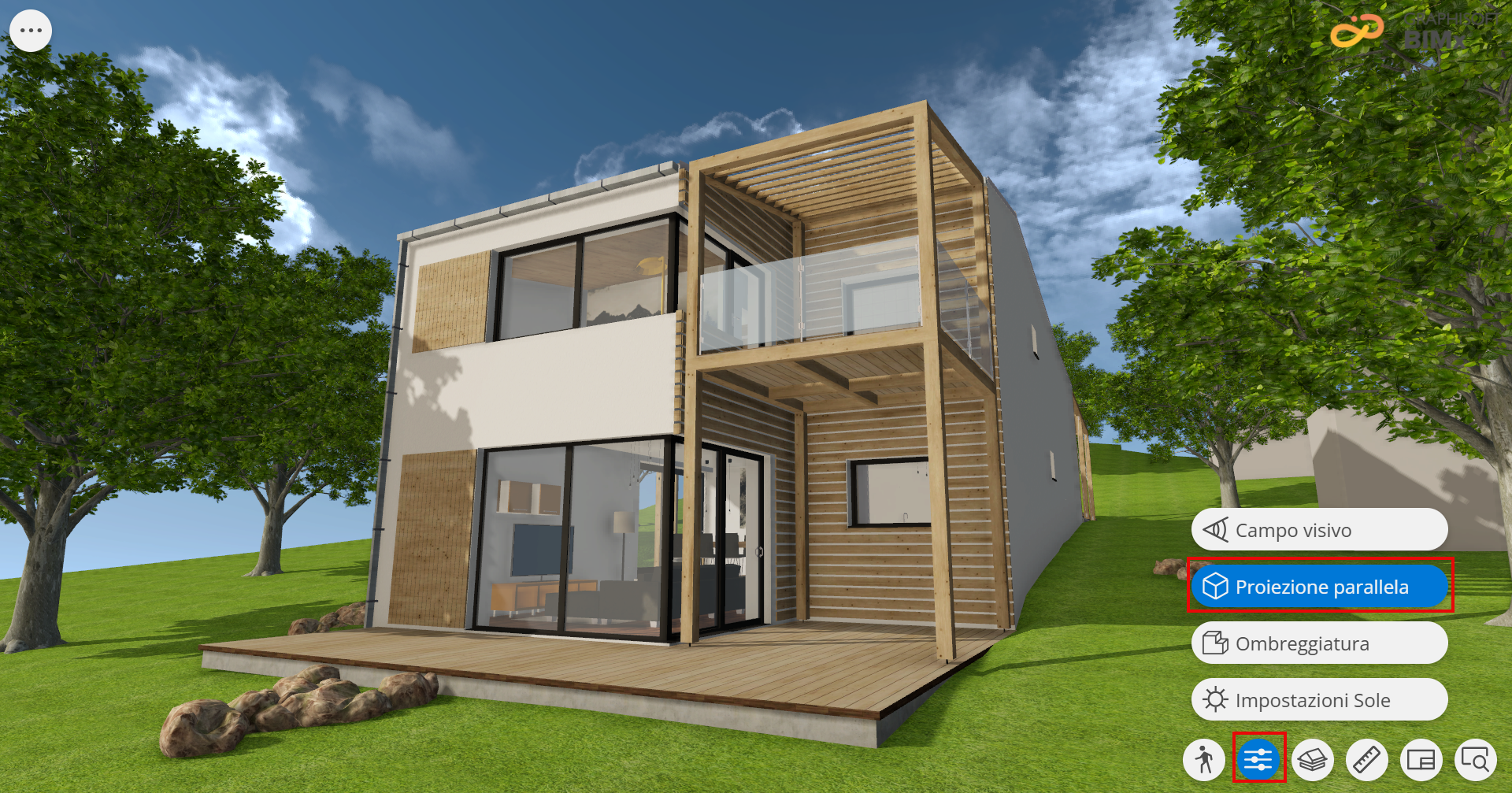

Proiezione Parallela
Passare dalla proiezione prospettica a quella parallela nella vista 3D. La Proiezione parallela funziona con la modalità di navigazione Orbita, permettendo di vedere l'edificio solo dall'esterno.
Da sapere: Facendo doppio clic o toccando due volte un elemento, l'edificio viene visualizzato frontalmente. Ciò consente di creare facilmente prospetti e sezioni assonometriche. Si può usare in combinazione con un piano di taglio e con varie posizioni del sole secondo le ore, e salvare le viste preferite.
Vedere ancheImpostazioni dell'applicazione BIMx
La proiezione predefinita di BIMx dipende dalle impostazioni della Vista 3D definite in Archicad. I modelli assonometrici 3D esportati in precedenza si apriranno automaticamente con la Proiezione parallela. Le impostazioni Gravità, Nascondi cursore, Joystick e Cono visivo della telecamera sono disattivate nella Proiezione parallela.
Ombreggia

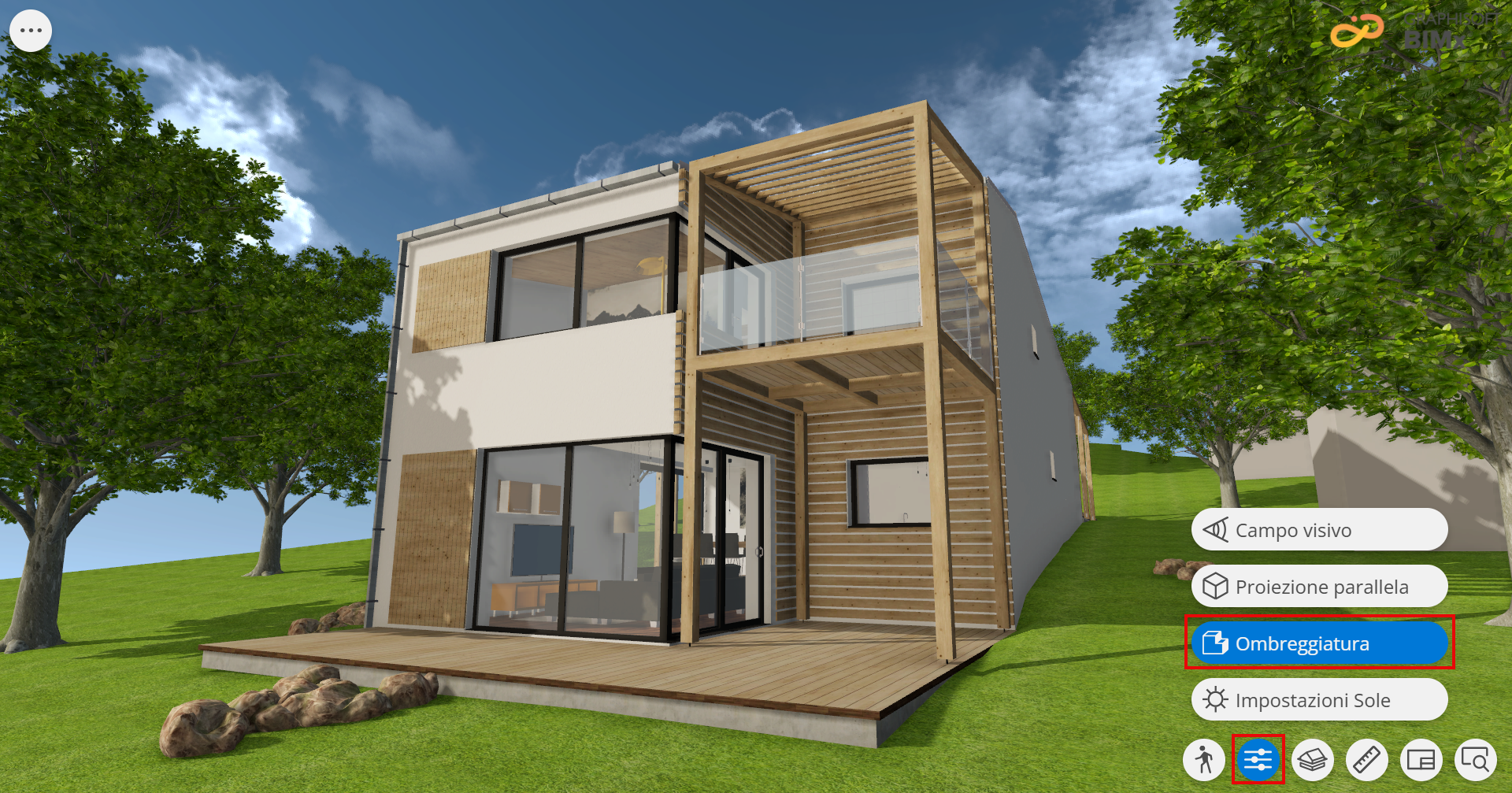

Aprire il modello 3D e scegliere Ombreggiatura.

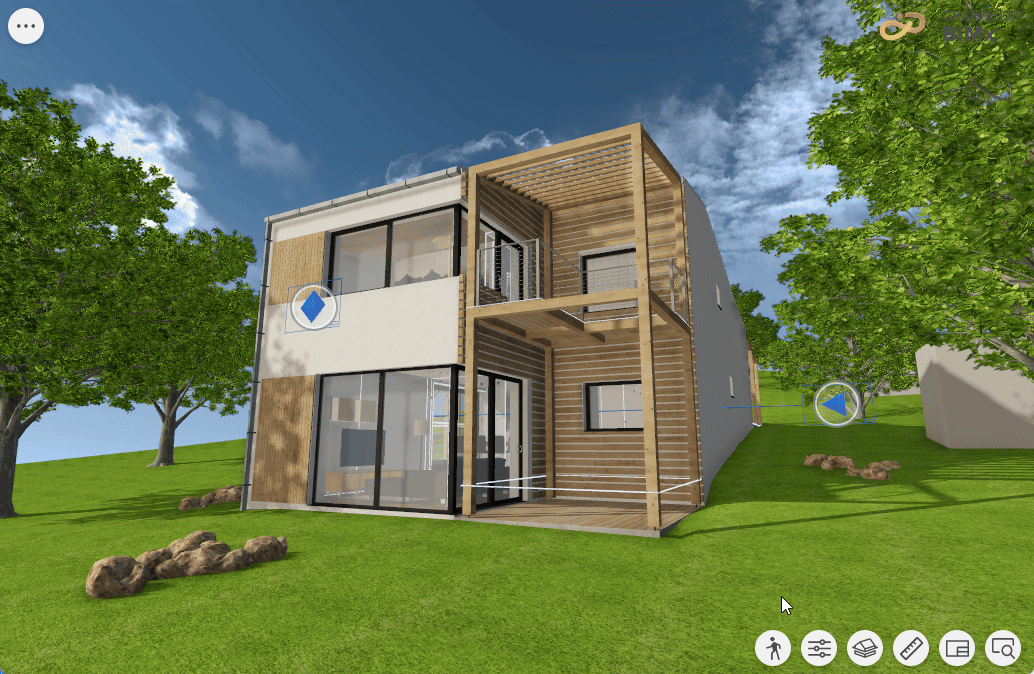

Visualizzate il vostro modello con una varietà di opzioni di ombreggiatura.
Impostazioni Sole e Posizione Progetto
BIMx utilizza automaticamente la posizione reale del progetto, in base ai dati di localizzazione impostati in Archicad. Le informazioni sulla posizione sono visualizzate nelle Impostazioni di BIMx, ma se necessario è anche possibile modificarle.
Definire le impostazioni del sole, in base alla data e all'ora, o definendo una posizione del sole personalizzata. In questo modo è possibile visualizzare le ombre esatte che verranno proiettate sull'edificio e sulle aree vicine, in base alla posizione del progetto.
Se si salvano le viste 3D o i Percorsi Telecamera per BIMx con le Impostazioni Sole su data e ora (invece che personalizzata), la palette delle impostazioni solari viene aperta per impostazione predefinita alla scheda "data e ora".
Utilizzare il cursore per visualizzare gli effetti demo dall'alba al tramonto.
Vedere anche l'articolo della Community sul Posizionamento preciso del Sole in BIMx Mobile.
Anti-aliasing
La modalità anti-aliasing è attivata per impostazione predefinita, per una migliore linearità dei bordi nelle viste di BIMx in 3D.
L'anti-aliasing potrebbe influire sulle prestazioni. Se si verificano rallentamenti nella navigazione, provare a disattivare l'anti-aliasing nel menu delle impostazioni.
Animazioni
Le transizioni vengono animate automaticamente quando si passa dal 2D al 3D, si naviga tra punti di vista 3D predefiniti (come Preferiti, Elementi della galleria e Adatta alla vista) o si passa dalla proiezione parallela alla prospettiva.

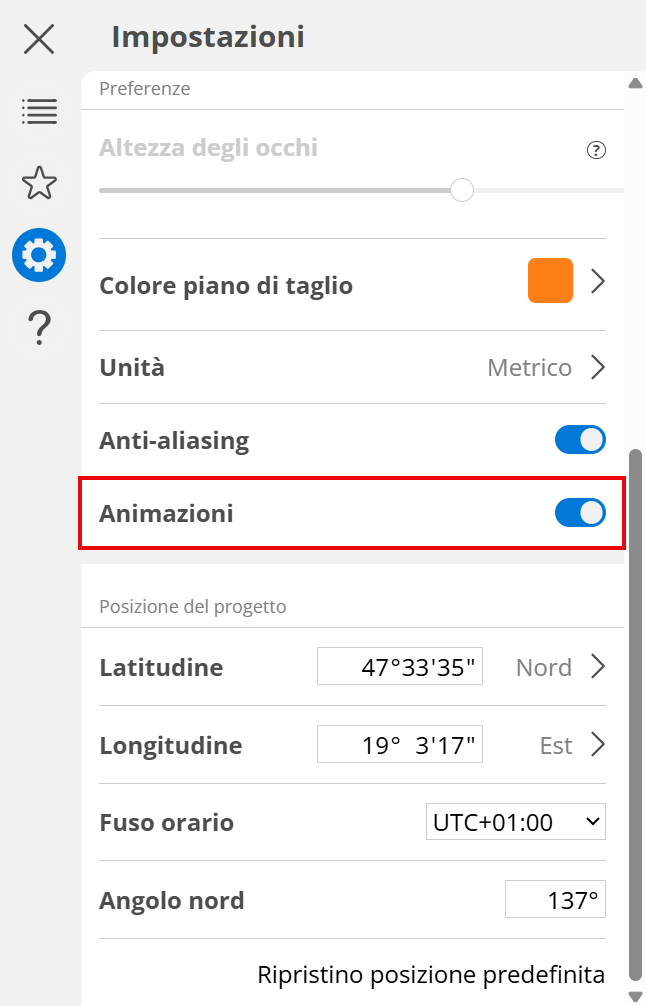

Per velocizzare il flusso di lavoro e passare istantaneamente da una vista all'altra, disabilitare le Animazioni con il selettore.
